Đầu Nối Ống Nước (Tương thích với máy bơm Koshin)

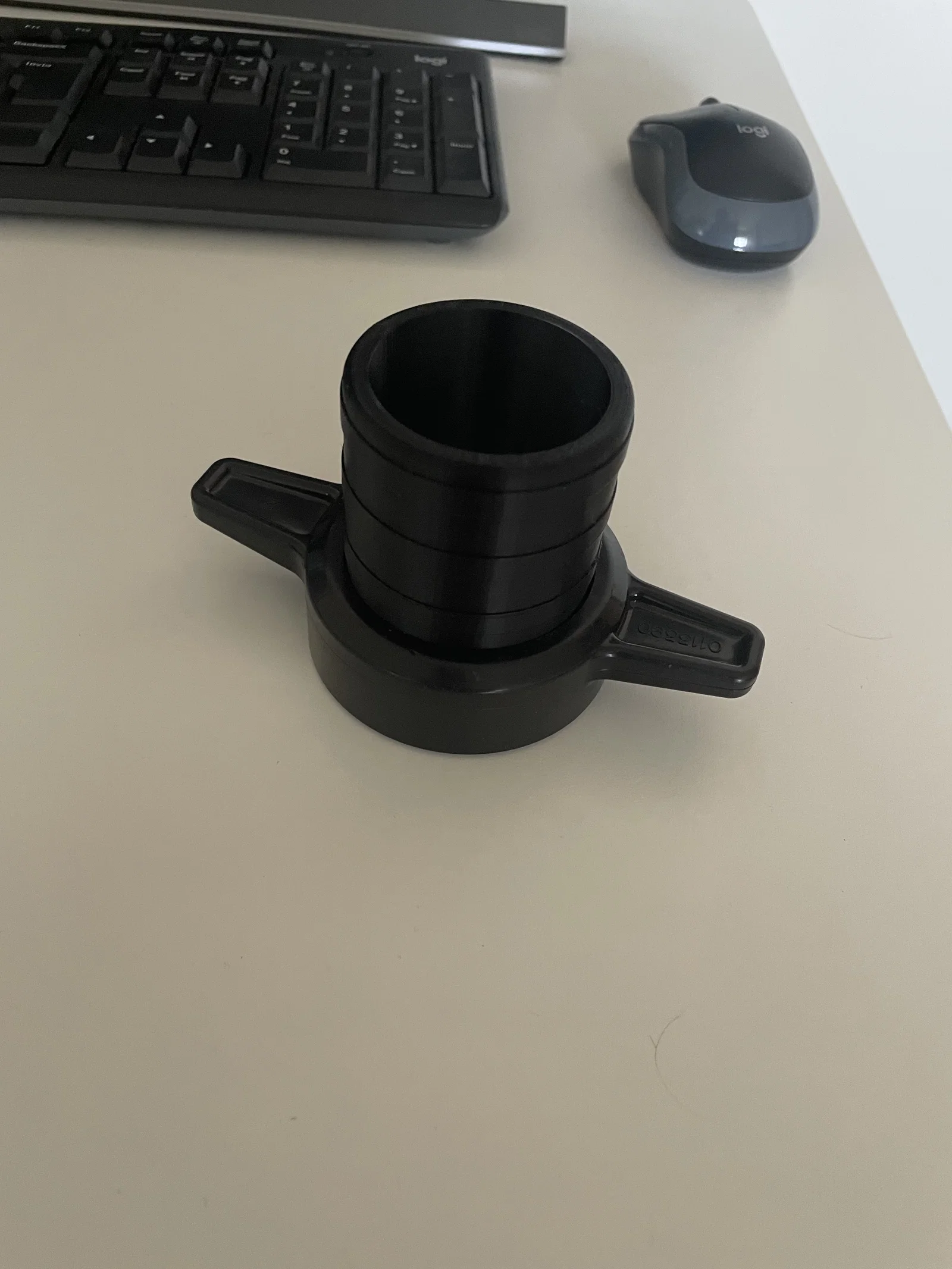

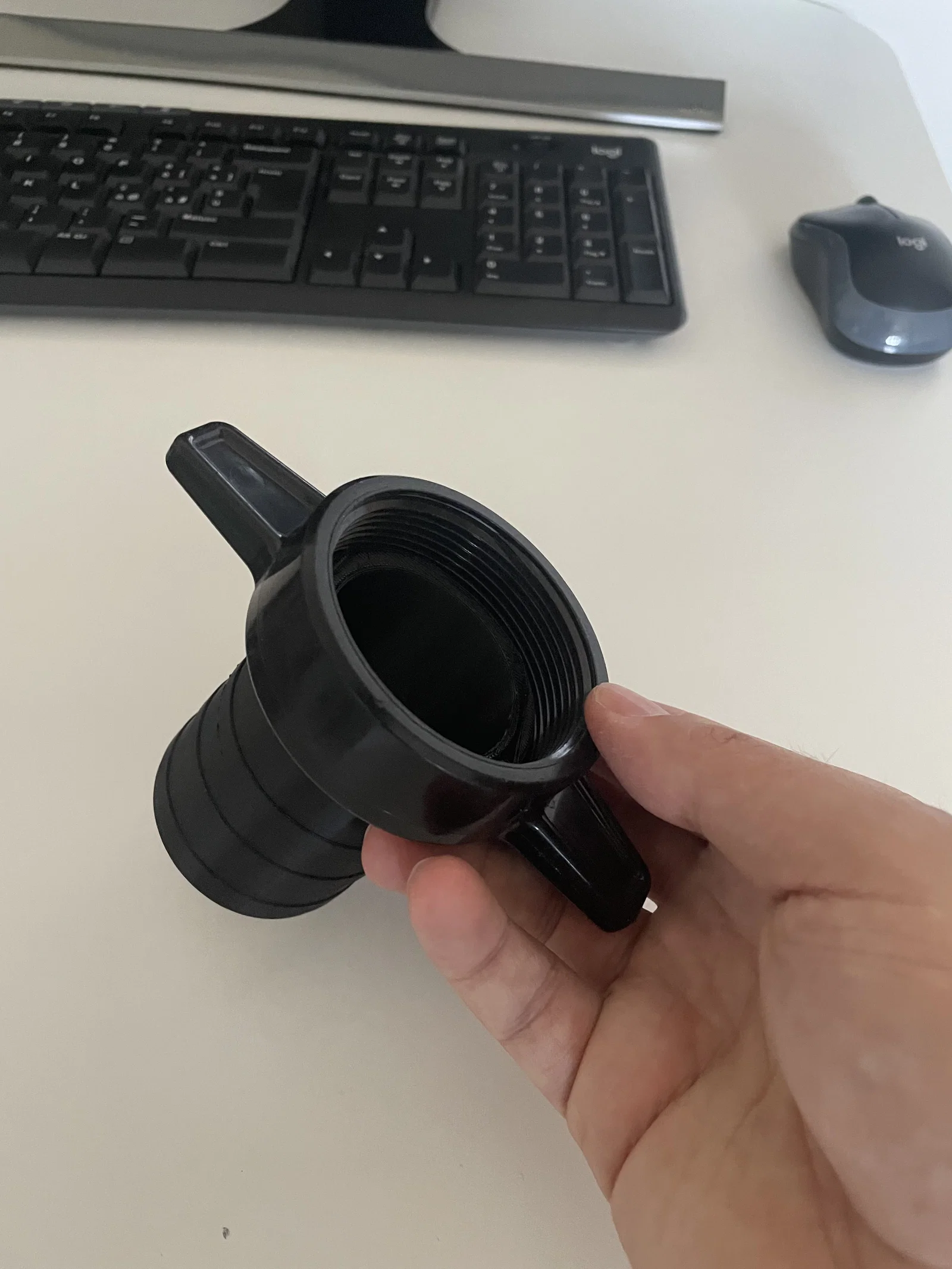

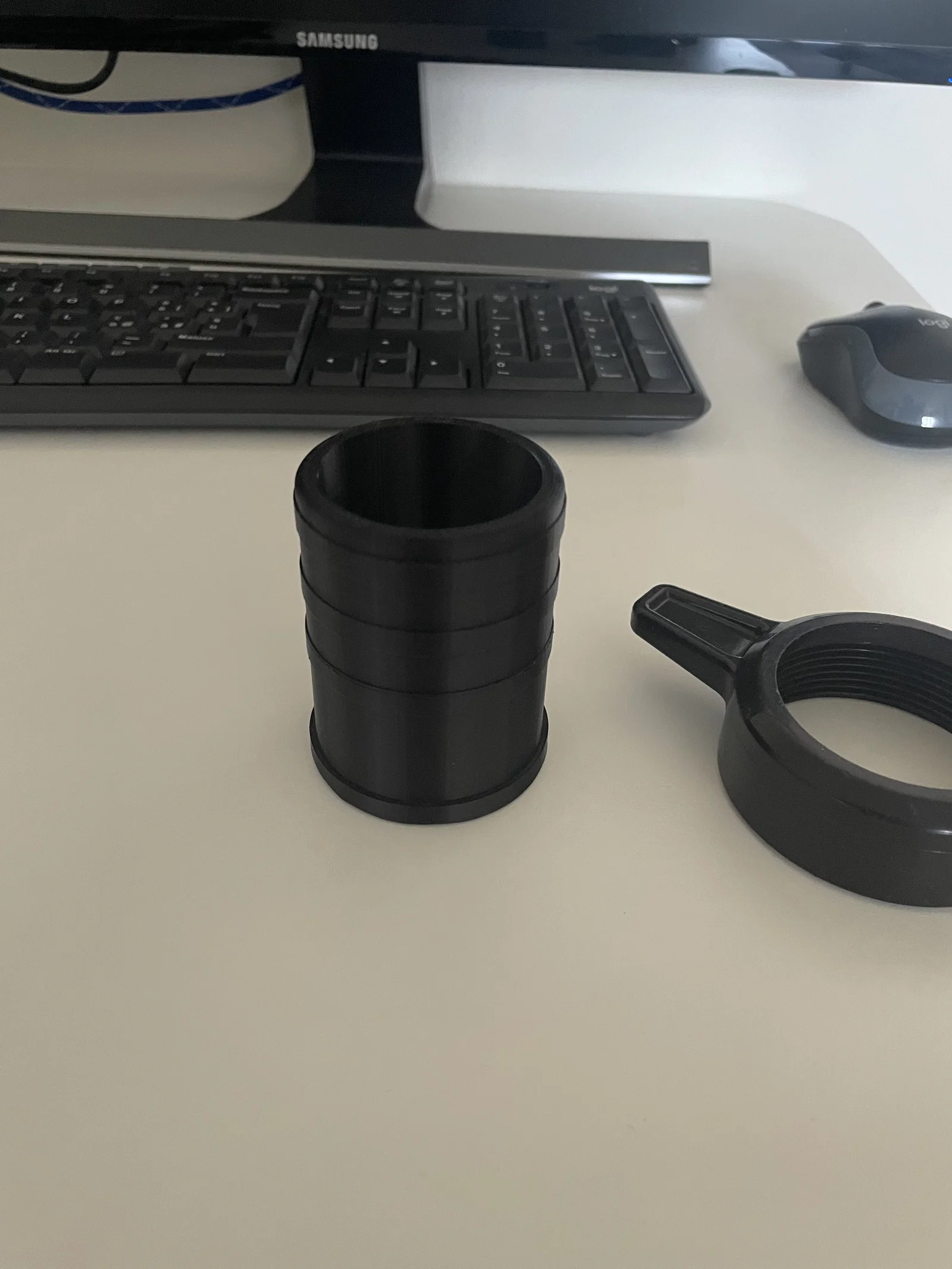

Mẫu thiết kế này là phụ tùng thay thế cho đầu nối ống (hose nipple) của Koshin (mã phụ tùng 0110356) dùng trên nhiều loại máy bơm nước chạy xăng cỡ 2" (50 mm). Phần nhựa đúc nguyên bản trên máy bơm của mình bị nứt, nên mình đã đo đạc ngược lại từ các mảnh vỡ và dựng lại mẫu này để in 3D.

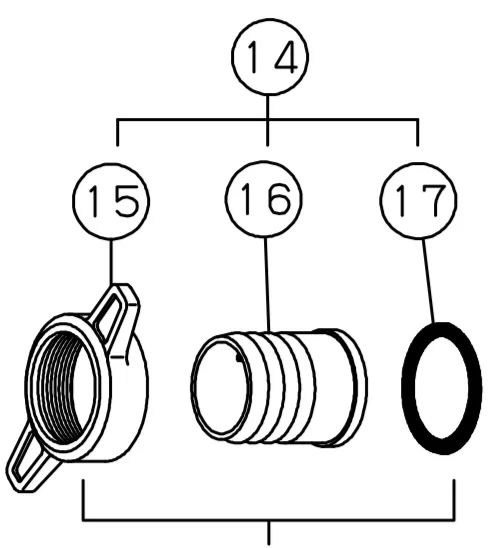

Thiết kế dựa trên số đo thực tế của linh kiện gốc, tương thích với đai ốc và gioăng cao su tiêu chuẩn cỡ 2" của Koshin. Nó cũng có khả năng khớp với các loại đầu nối bơm 2" kiểu Honda/Koshin tương tự.

Chất liệu khuyên dùng:

• PETG
• ASA
• ABS (giống như linh kiện gốc)

Mình đã in thử một cái bằng PLA và thấy cũng dùng ổn.

Để đạt độ bền tối đa, các bạn nên in với số lượng tường (wall count) cao và độ phủ (infill) dày. Phần gốc có thành khá mỏng, nên mình đã tối ưu lại bản in để tăng độ bền chắc.

Hãy cân nhắc sử dụng và kiểm tra kích thước kỹ trước khi lắp đặt vì mỗi dòng máy bơm có thể có chút khác biệt.

Tuyên bố miễn trừ trách nhiệm

Đây là mẫu 3D đầu tiên mình đăng tải, kích thước được lấy từ linh kiện gốc đã hỏng. Mặc dù nó hoạt động tốt trên máy của mình, nhưng mình không đảm bảo độ khớp hoàn hảo cho mọi cấu hình máy bơm hay ống dẫn. Dù đã đo đạc cẩn thận, vẫn có thể có sai số nhỏ so với phụ tùng Koshin chính hãng. Vui lòng kiểm tra độ tương thích trước khi dùng và đừng ngần ngại góp ý để mình cải thiện thêm. Mình vẫn đang học hỏi thiết kế CAD và sẽ cập nhật mẫu này khi có thêm số liệu hoặc phản hồi từ mọi người.
