DIY K-Mart Smart Kettle: Biến ấm đun nước Kmart thành thiết bị thông minh
Tự tay độ ấm đun nước Kmart với Shelly 1PM Mini để điều khiển từ xa qua Home Assistant. Hướng dẫn chi tiết cách lắp đặt và in 3D phần đế tùy chỉnh để tích hợp thiết bị thông minh một cách gọn gàng và an toàn.
Mô tả
Dựa trên video bên dưới:
Cách đơn giản để gắn Shelly vào ấm đun nước của bạn, giúp điều khiển bật/tắt từ xa thông qua Home Assistant hoặc các nền tảng nhà thông minh khác!
Phần cứng

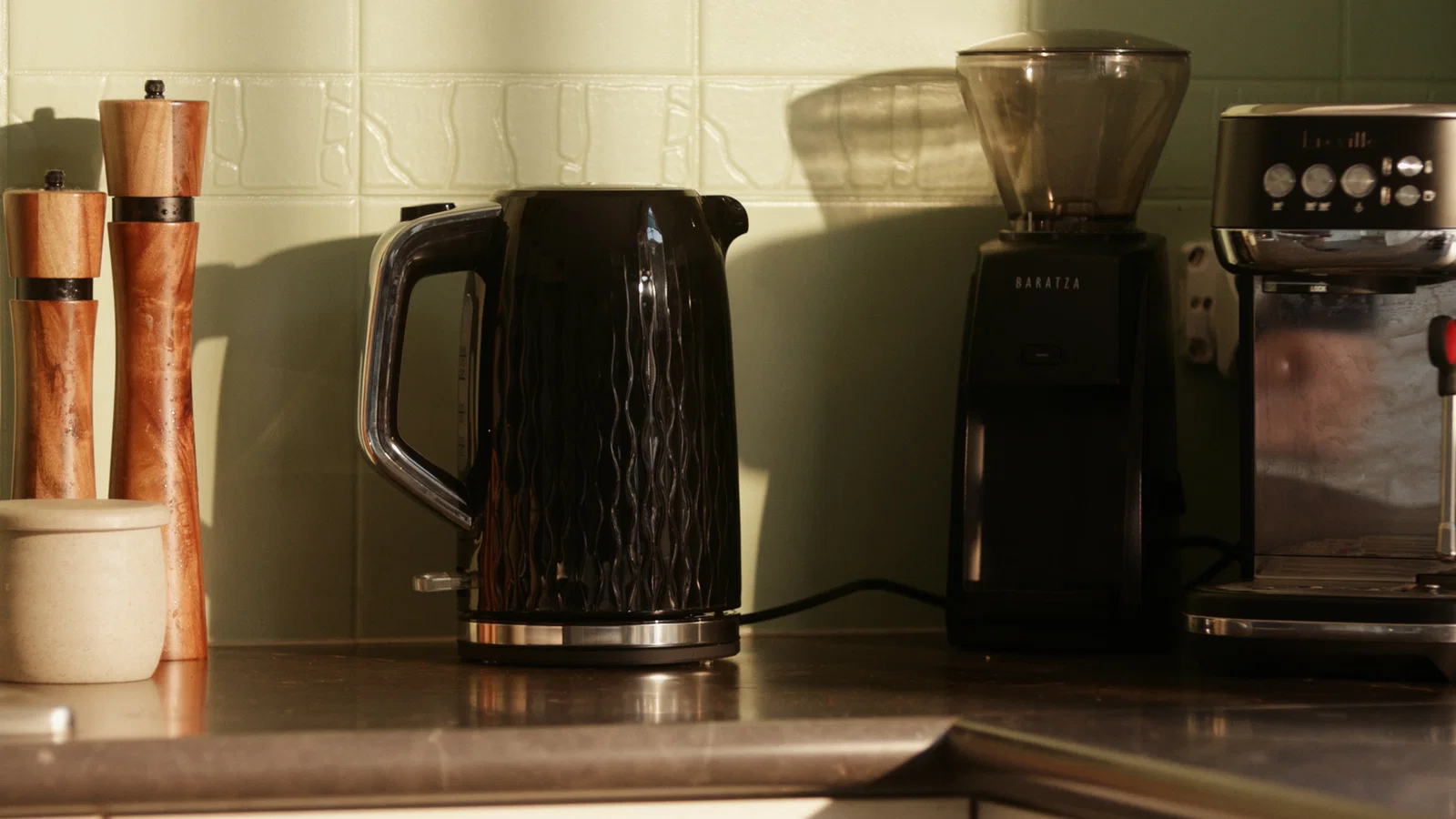

- Kmart '1.7L Kettle - Black and Silver Look'
- Shelly 1pm mini gen4
- 2 x vít M3 x 10 đầu trụ
Hướng dẫn in
Mình đã dùng nhựa PLA, nhưng PETG cũng dùng được tốt. Phần đáy của tấm đế không quá nóng nên bạn không cần quá lo lắng đâu!
Phần ngàm giữ sẽ cần hỗ trợ (supports) khi in.
Hướng dẫn lắp ráp
Mình sẽ không hướng dẫn chi tiết cách đi dây điện - nếu bạn không rành về điện thì hãy nhờ người có chuyên môn nhé! Làm ơn cẩn thận với các thiết bị dùng điện lưới. Đừng làm gì dại dột nha!
- Tháo các nút cao su ban đầu ra, nhớ giữ lại để dùng tiếp nhé.
- Tháo nắp đáy bằng cách vặn các con ốc tam giác để tiếp cận phần dây điện.
- Tháo vòng tiếp điểm (nơi đặt ấm đun) để đi dây và lắp ráp dễ dàng hơn.
- Đấu nối Shelly của bạn nối tiếp giữa phích cắm và vòng tiếp điểm.
- Lắp lại phần nắp.
- Lắp Shelly vào phần đã in 3D. Shelly sẽ nằm gọn trong hốc, dùng 2 vít M3 để cố định bằng cánh tay giữ.
- Lắp đế mới vào mặt dưới của ấm đun. Nó sẽ khớp vào 3 "ống" ở đế. Nếu bị lỏng, bạn có thể dùng thêm keo để cố định.
- Gắn lại các nút cao su vào phần đã in.
Việc đóng nắp lại hơi mất thời gian một chút, bạn có thể thấy dễ dàng hơn nếu cắt bớt một chút phần nhựa thừa ở nắp gốc để tạo đường đi dây thuận tiện hơn cho Shelly.
