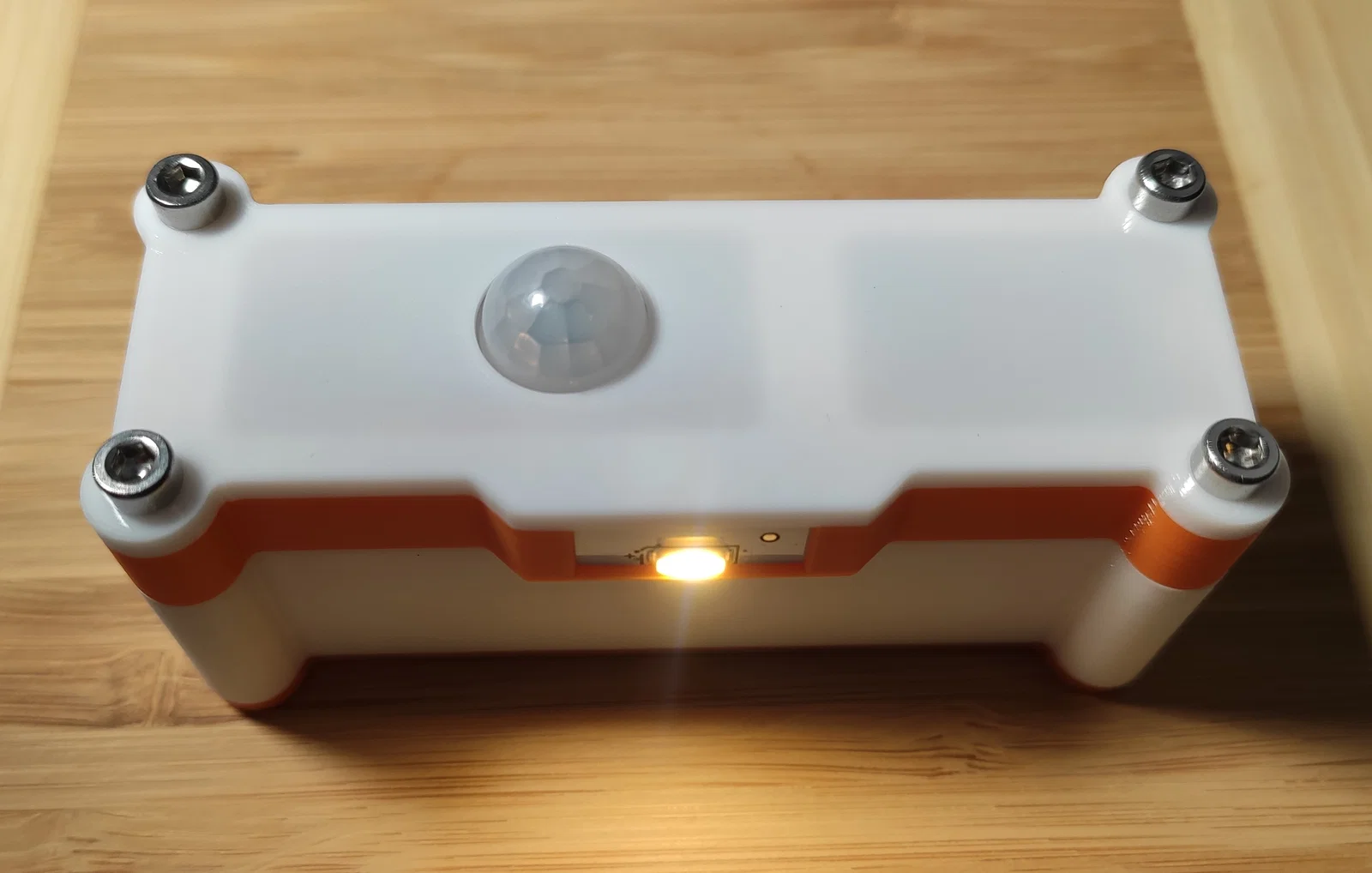

Độ đèn cảm biến chuyển động (Chuyển từ pin AAA sang 18650)

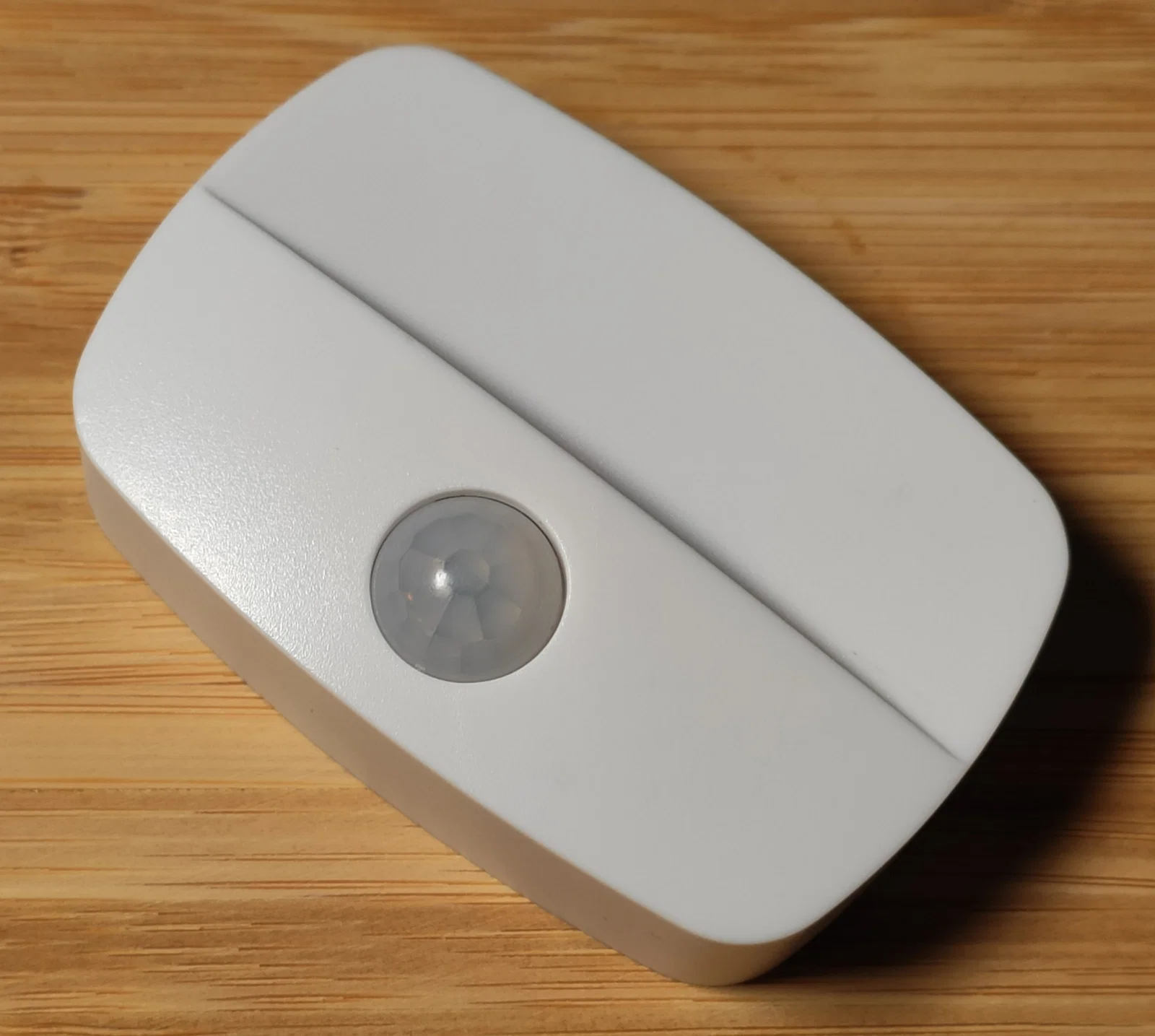

Dự án này hướng dẫn cách chuyển đổi một chiếc đèn cảm biến chuyển động thông thường vốn dùng ba viên pin AAA sang dùng pin sạc 18650 Li-ion.

Các thay đổi bao gồm:

Thay thế khay pin AAA bằng ngăn chứa pin 18650.

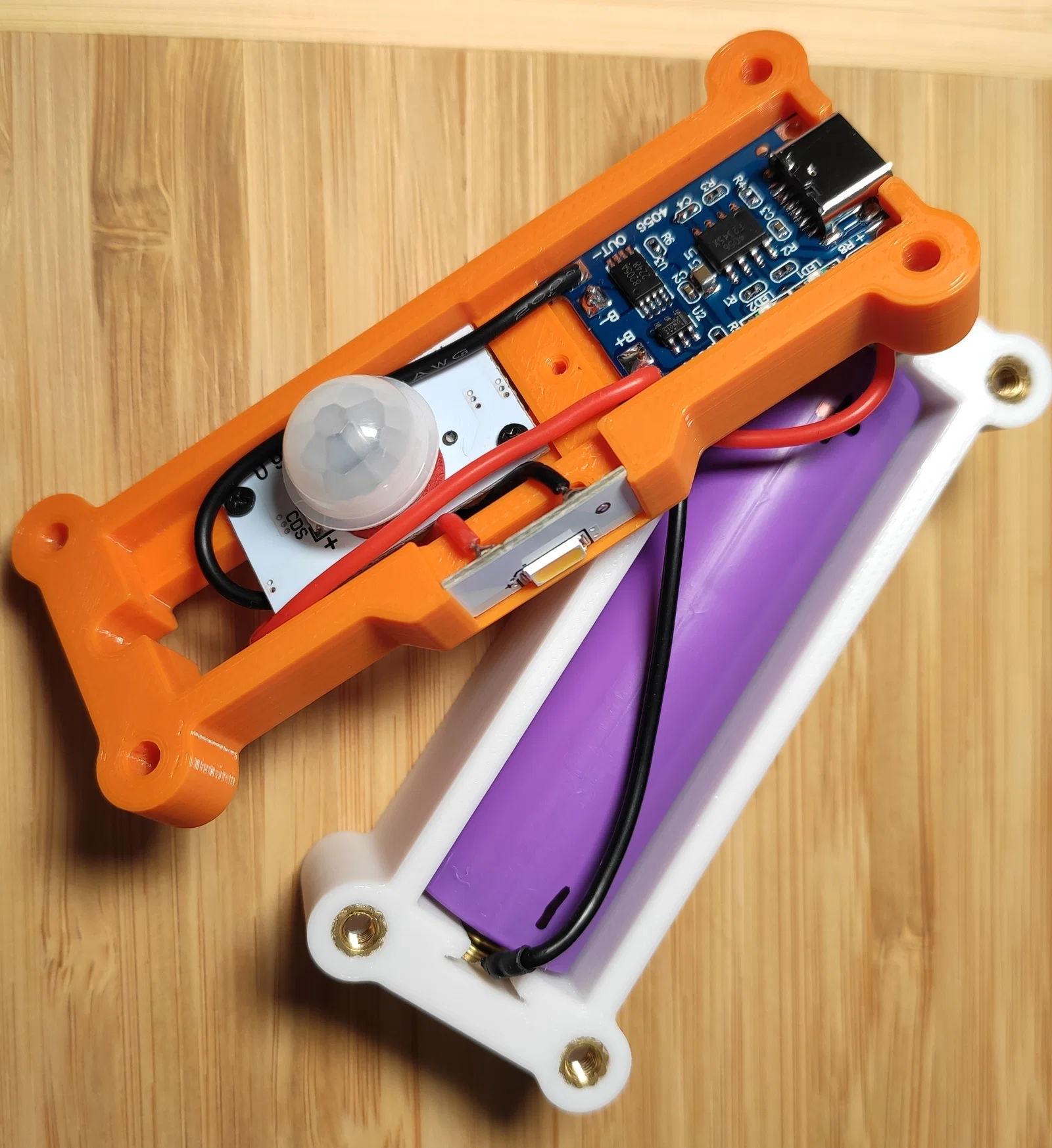

Tích hợp mạch sạc TP4056 có sẵn bảo vệ (MOSFET 8205A).

Giữ nguyên chức năng cảm biến chuyển động ban đầu.

Việc nâng cấp lên pin Li-ion giúp đèn:

Thời gian sử dụng lâu hơn so với pin AAA dùng một lần.

Bản độ này giúp đèn trở nên tiện dụng, thân thiện với môi trường và đáng tin cậy hơn cho nhu cầu hằng ngày.

Yêu cầu lắp ráp:

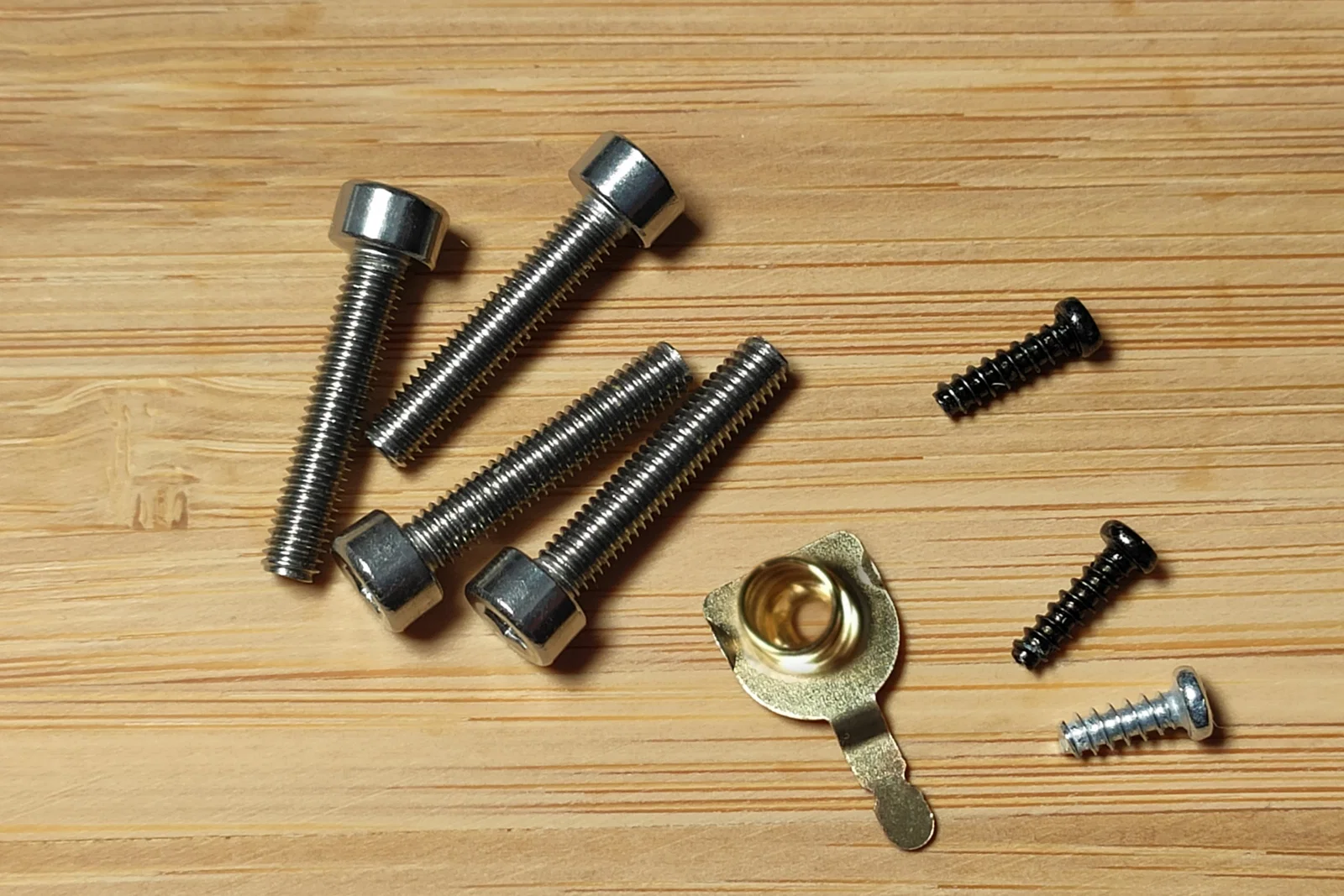

4 vít M3×20 mm

4 ốc cấy (brass heat-set inserts) M3

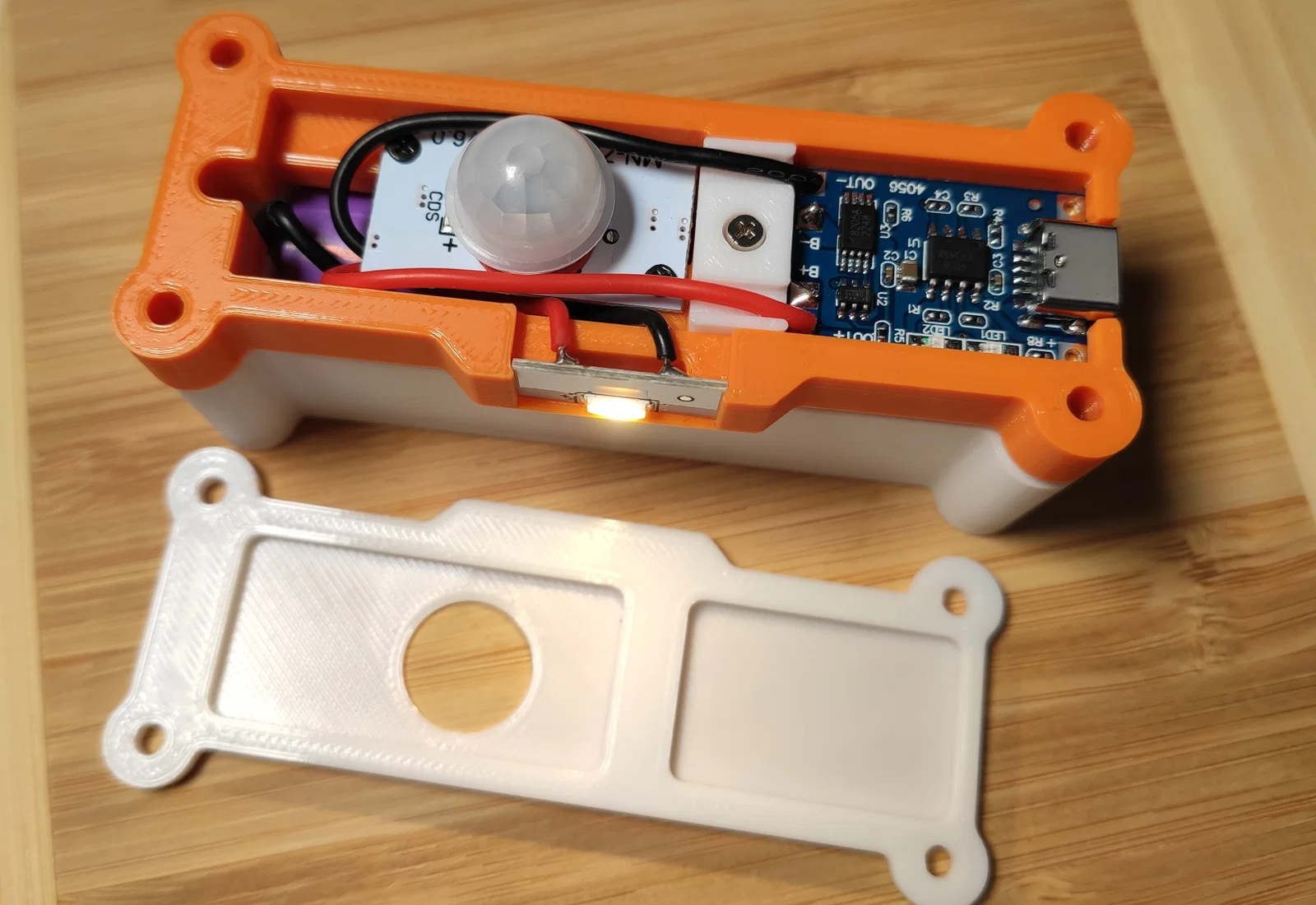

Mạch sạc và bảo vệ TP4056

3 vít tự ren ~2×6 mm

Lò xo tiếp điểm pin (cắt ra từ đèn cũ)

Mô-đun cảm biến chuyển động (từ đèn cũ)

Đèn LED (từ đèn cũ)

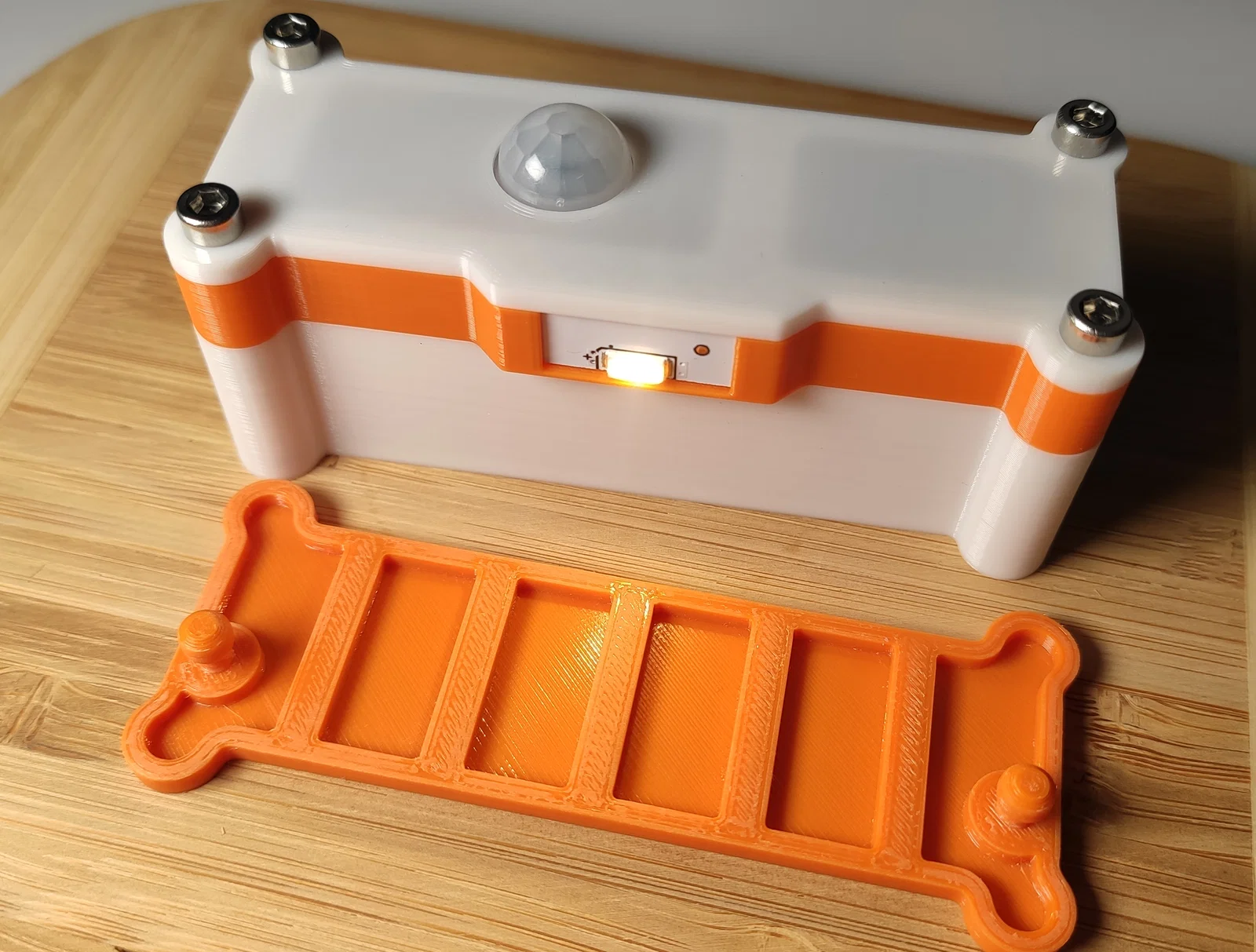

Chi tiết "gắn tường" (wall mount) được dán lên tường bằng băng dính hai mặt, hoặc bạn có thể bắt vít.

Thiết lập in: In với chiều cao lớp (layer height) từ 0.15 mm trở xuống.

Lưu ý lắp ráp:

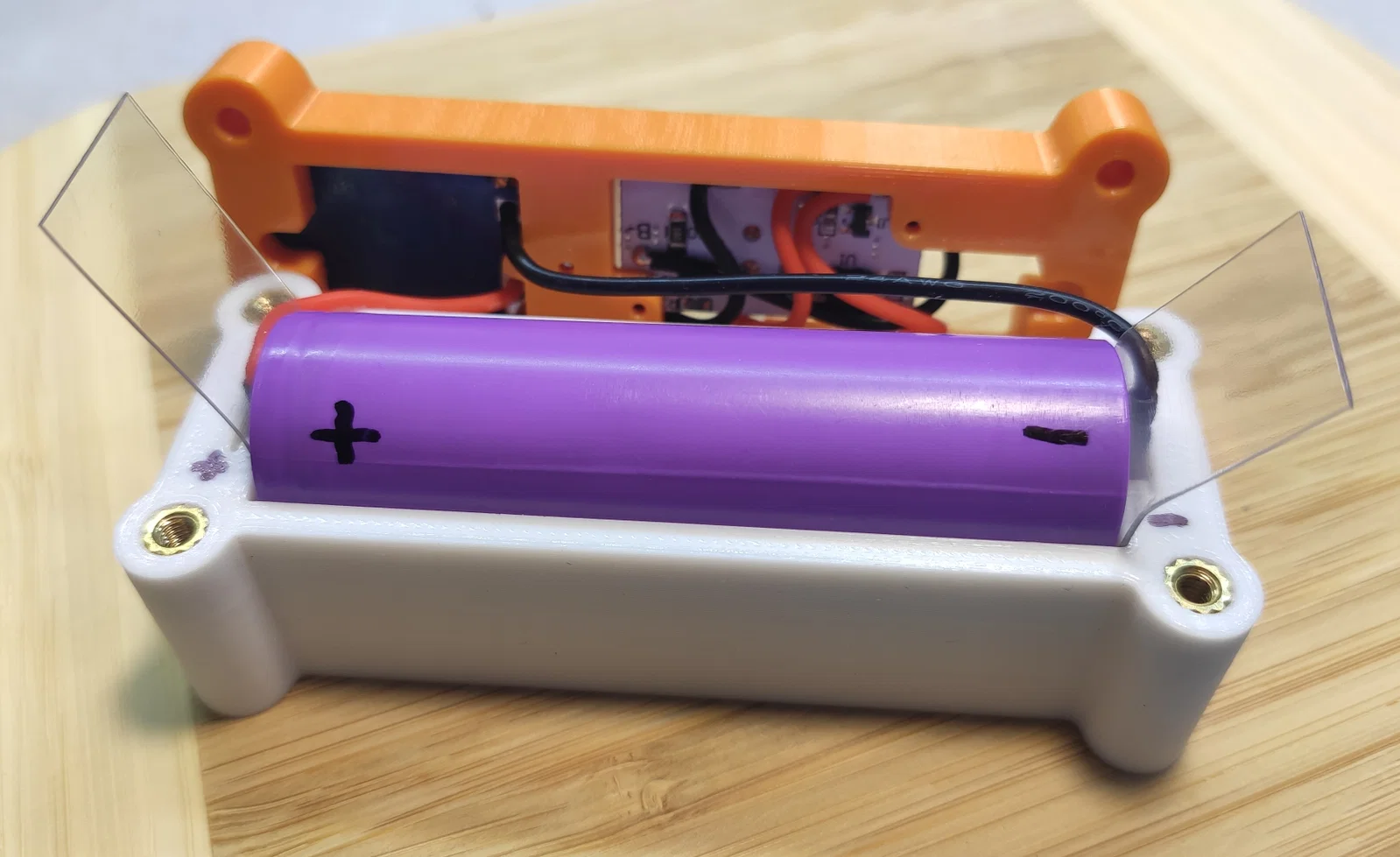

Để cố định viên pin 18650 giữa các lò xo tiếp điểm, hãy dùng các mảnh nhựa nhỏ làm miếng đệm. Việc này có thể hơi bất tiện một chút khi lắp, nhưng chỉ cần làm một lần duy nhất.
