Bộ bánh răng cải tiến cho còi báo động cầm tay

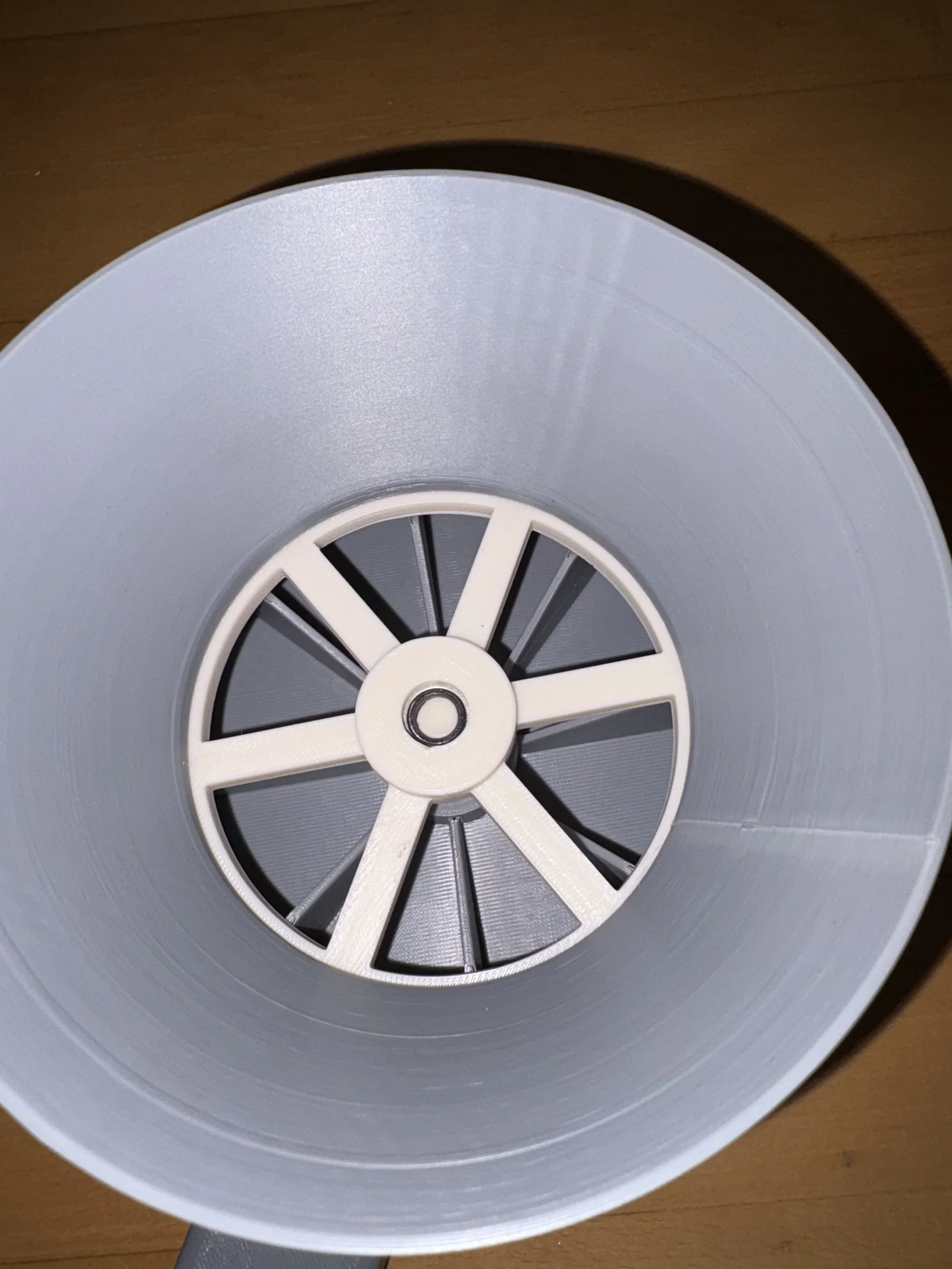

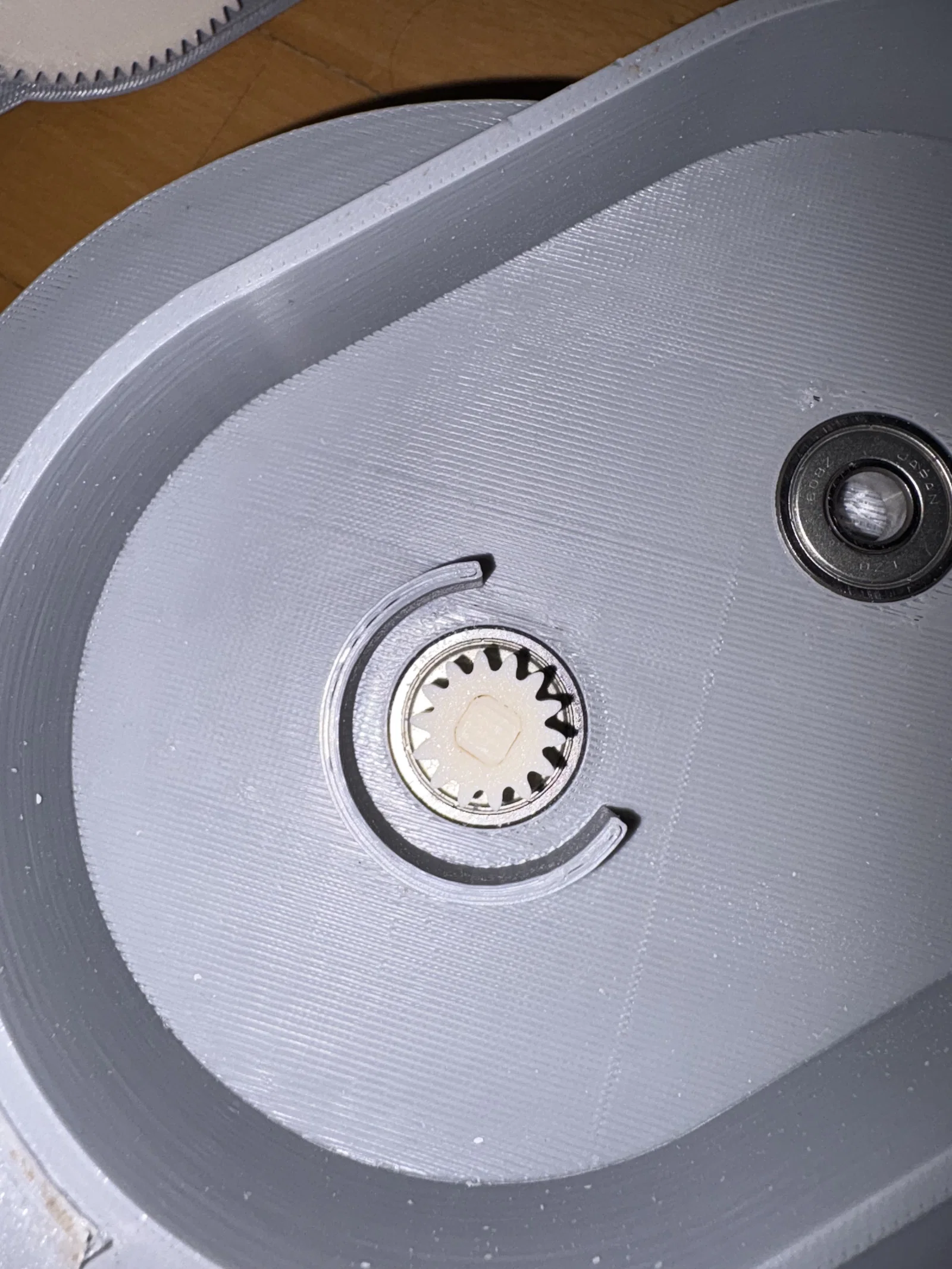

Sau khi in và lắp ráp xong chiếc còi báo động, mình nhận thấy chỉ cần dùng lực vừa phải là trục và bánh răng bắt đầu quay rời nhau, ngay cả khi đã dán keo. Vì thế, mình đã thiết kế lại các trục và bánh răng này với khớp nối đa giác, giúp việc lắp ráp không cần dùng đến keo nữa (theo kinh nghiệm của mình thì bạn thậm chí không cần dán keo rotor vào trục) và nó chịu được mọi lực xoắn mà bạn tác động (mình thấy bánh răng chỉ bắt đầu trượt khi đột ngột dùng toàn lực). Dung sai khá khít nên bạn sẽ cần dùng một chút lực (và có thể là xử lý hậu kỳ một chút) để lắp các chi tiết. Tất cả đều vừa vặn với vỏ máy gốc vì mình chỉ tinh chỉnh từ file STEP ban đầu. Mình cũng chia sẻ các file STEP để bạn dễ dàng sửa đổi nếu cần. Ngoài ra, mình đã làm tay cầm quay dài hơn, bạn sẽ không cần phải in thêm cái vòng trên cùng của tay cầm nữa.

Hướng dẫn in:

trục (shafts): c_shaft_rotor; c_shaft_midgear_6mm_1; c_shaft_midgear_6mm_2 - đặt nằm ngang (trục song song với bàn in), cần dùng support, có thể cần xử lý hậu kỳ để tiết diện được tròn đều.

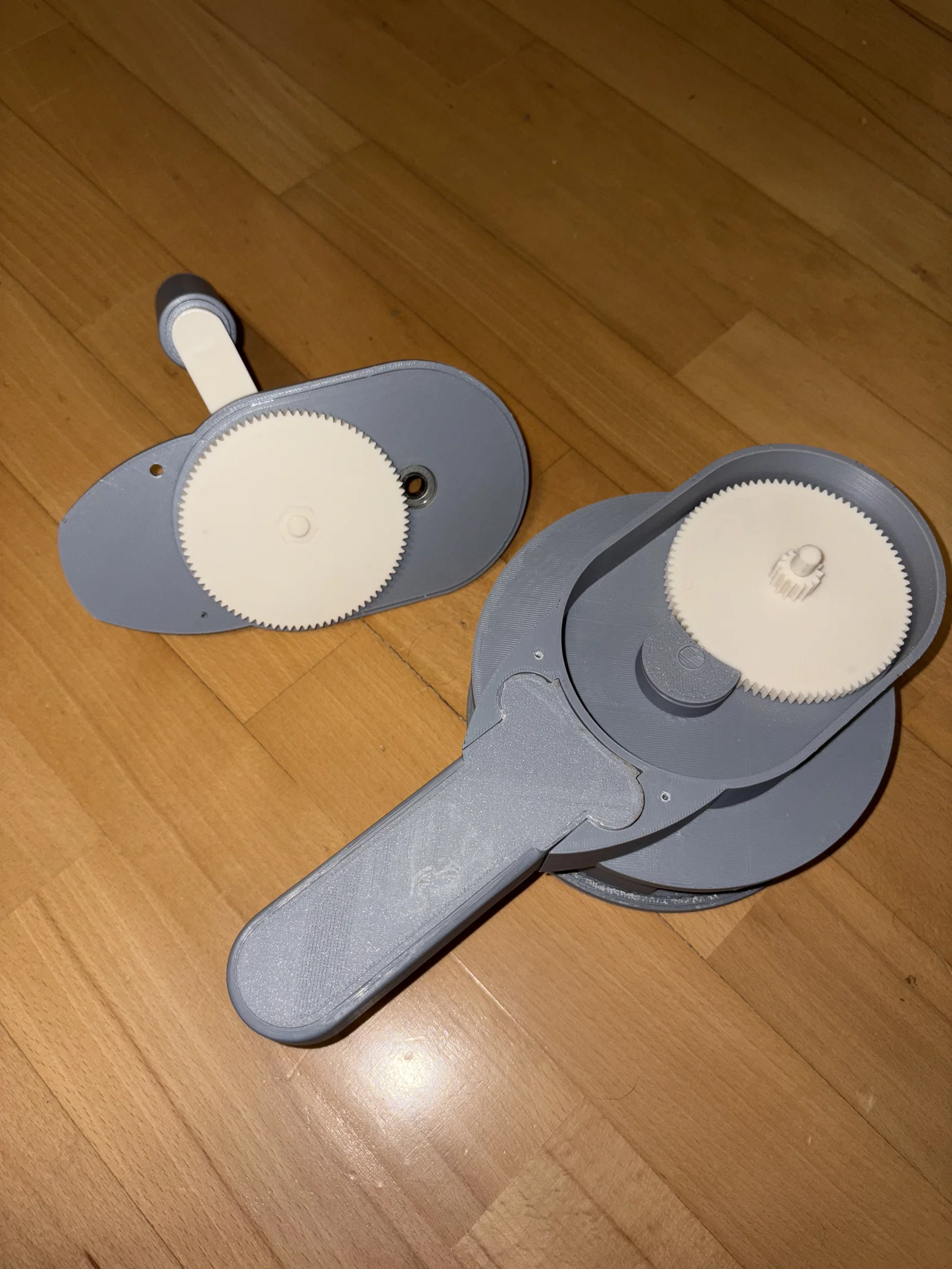

bánh răng (gears): c_gear_rotor; c_gear_midgear_6mm; c_gear_crank - đặt nằm trên mặt phẳng, rất dễ, không cần support.

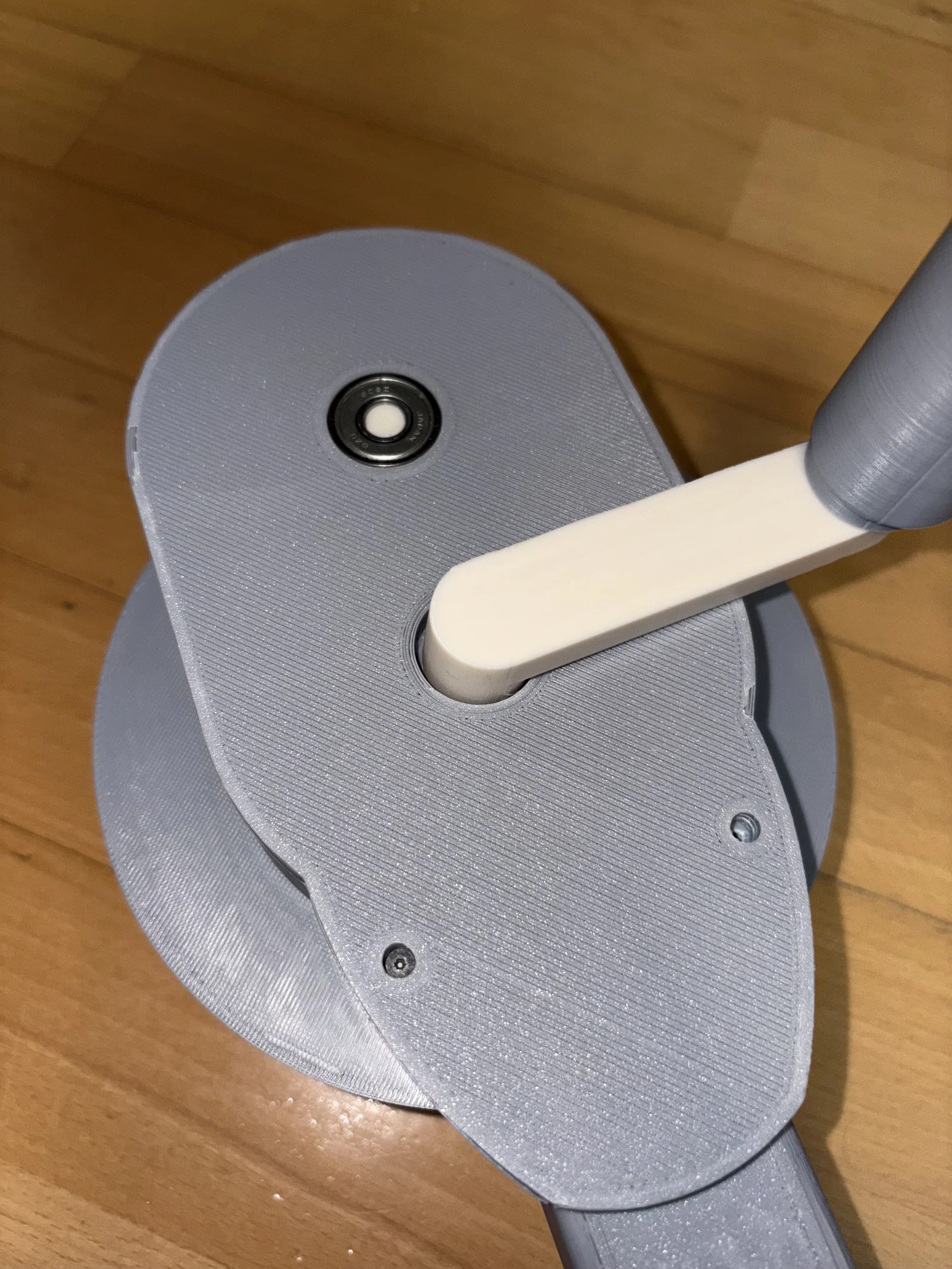

c_crank - đặt nằm ngang sao cho trục song song với bàn in, cách này giúp linh kiện đạt độ bền cao nhất (lúc trước mình in đặt đứng trên mặt phẳng thì nó bị gãy giữa các lớp chỉ sau 10 giây quay), cần dùng support.

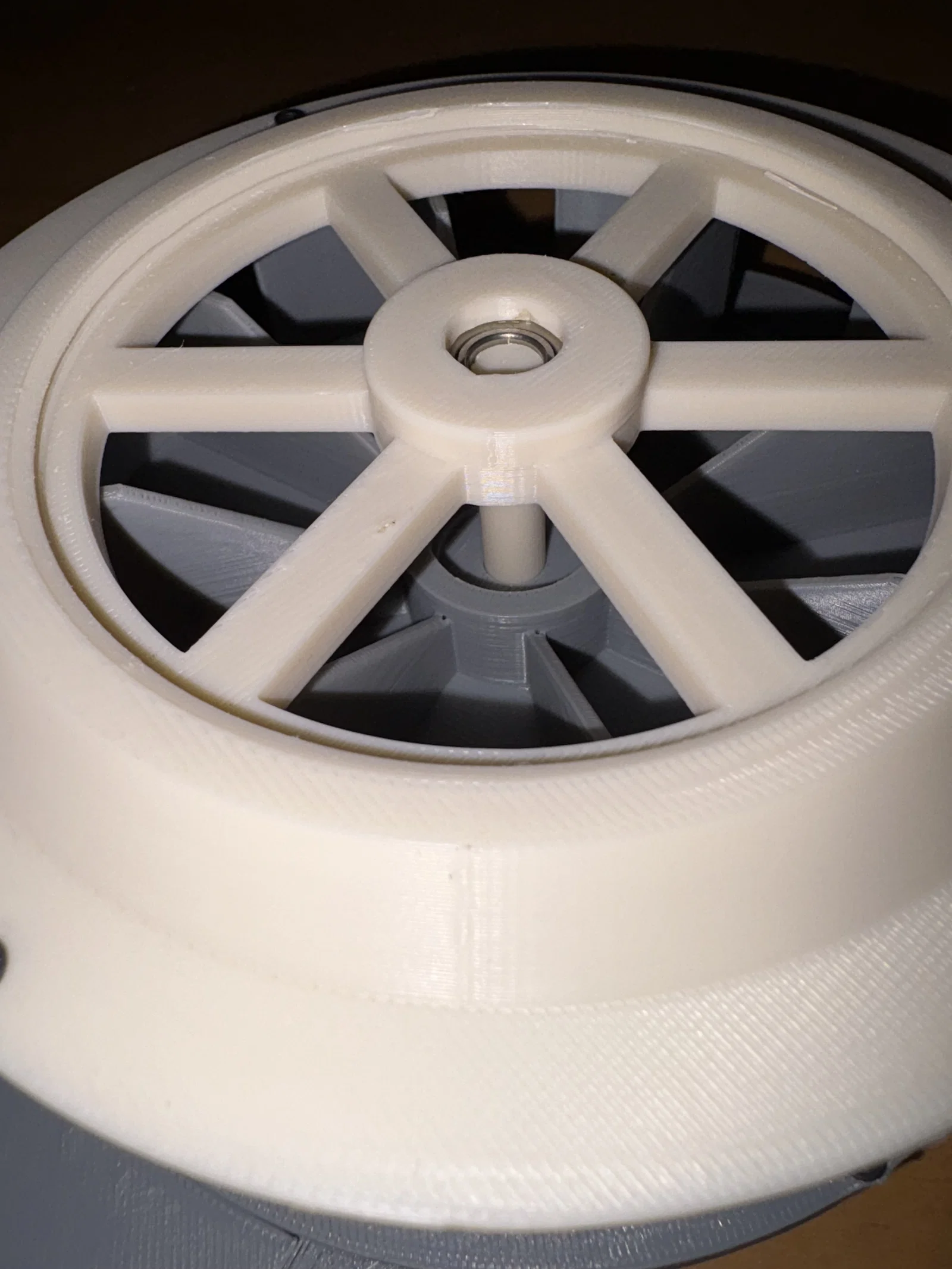

c_rotor_housing_cover - đặt nằm trên mặt phẳng, rất dễ, cần dùng support.

c_crank_grip - đặt thẳng đứng, trục vuông góc với bàn in, cũng rất dễ, không cần support trừ khi bạn không chắc chắn máy in của mình có in được cạnh bo tròn hay không.

Mình đã in bằng nhựa ABS và ASA, khuyến khích các bạn dùng các loại nhựa kỹ thuật chịu lực tốt cho các bộ phận chịu tải cao này.

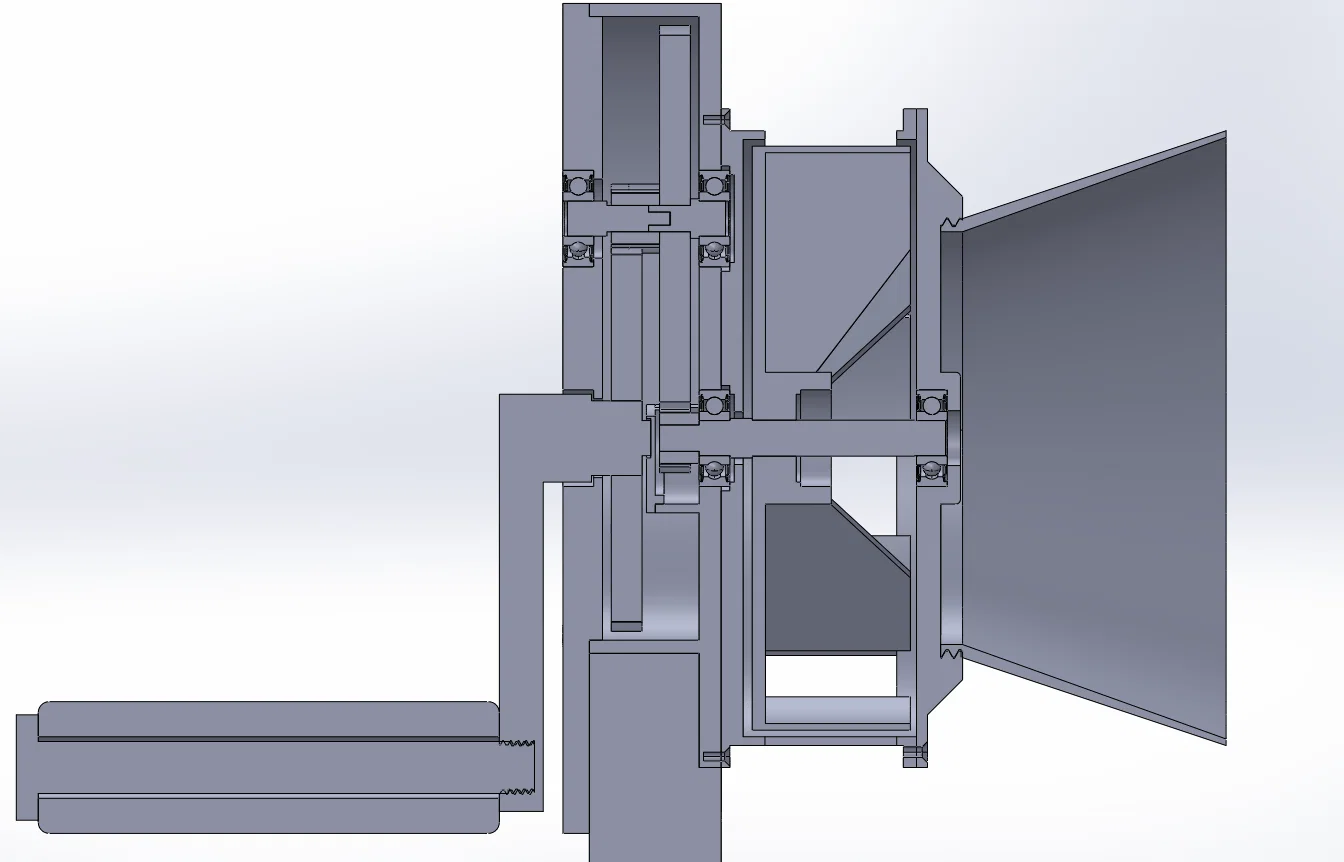

Xem ảnh cắt lớp để biết cách lắp ráp chính xác.
