Bộ chuyển đổi ống hút bụi (Exhaust Adapter) cho tủ phun cát

Đây là bộ chuyển đổi giúp nối cổ hút bụi 2.5 inch trên tủ phun cát sang loại ống mềm tiêu chuẩn 4 inch. Tủ phun cát của mình là loại của VEVOR, nên mình thiết kế riêng cho nó, nhưng nó cũng sẽ vừa với các loại tủ khác tương tự.

Mình đã tạo ra ba file dựa trên kiểu kết nối mà bạn cần:

• BUSHING ADAPTER (Bộ chuyển đổi dạng ống lót)
  • Đây là một vòng đệm đơn giản, trượt vào phần ống 2.5 inch nhô ra trên tủ và "nới" nó lên thành 4 inch.
• COLLAR ADAPTER (Bộ chuyển đổi dạng cổ nối)
  • Loại này giúp thay đổi kích thước theo từng bước, giúp việc lắp đặt các kết nối khác trên cùng một đường ống trở nên dễ dàng hơn nếu cần.
• COLLAR ADAPTER (CLAMP) (Bộ chuyển đổi có kẹp)

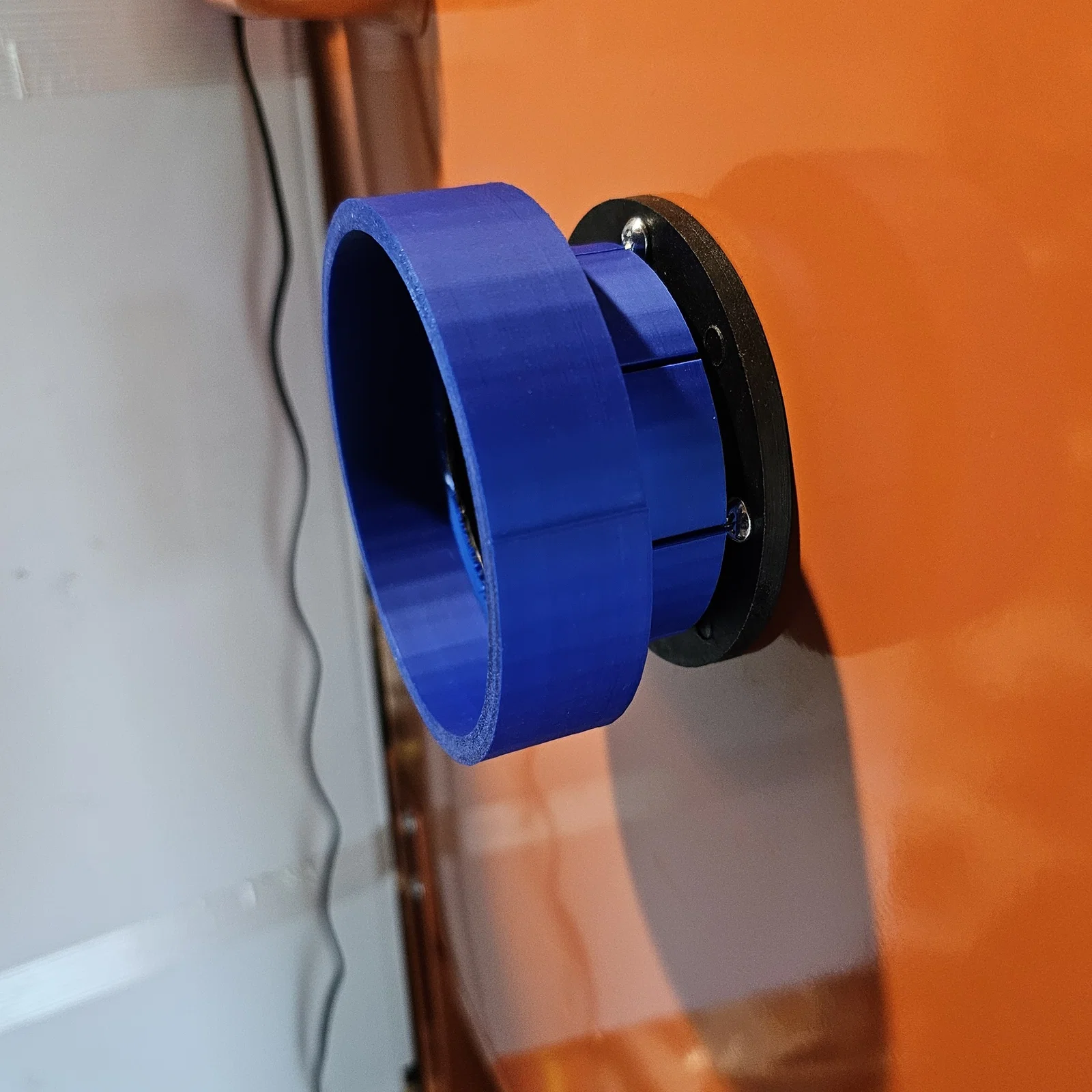

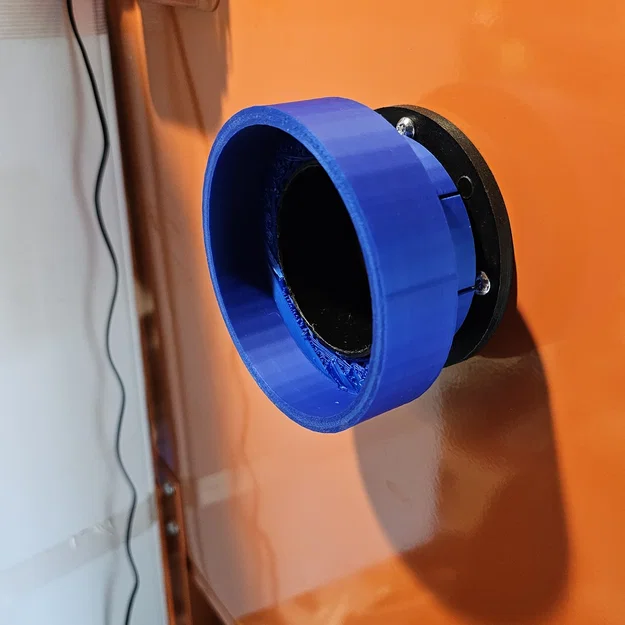

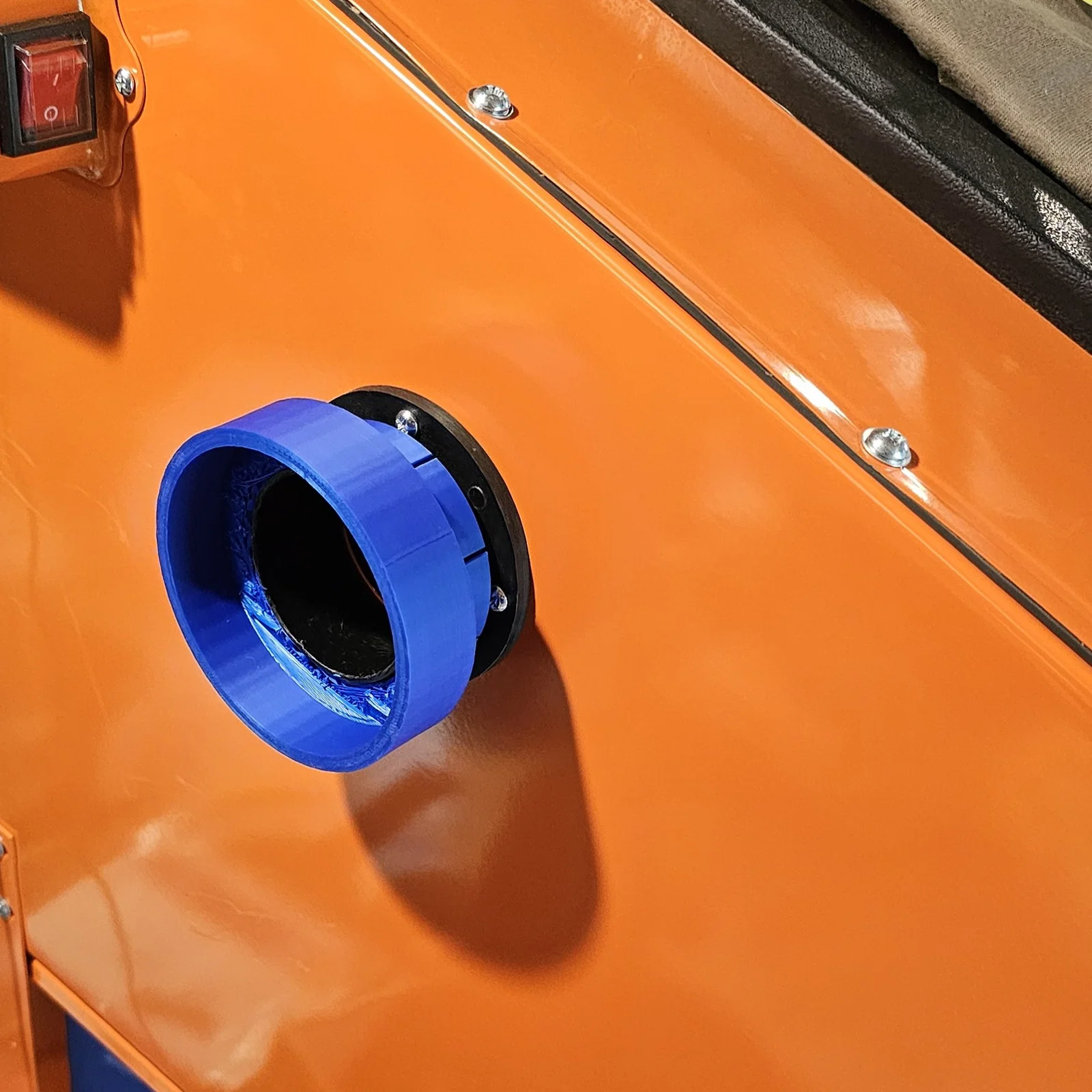

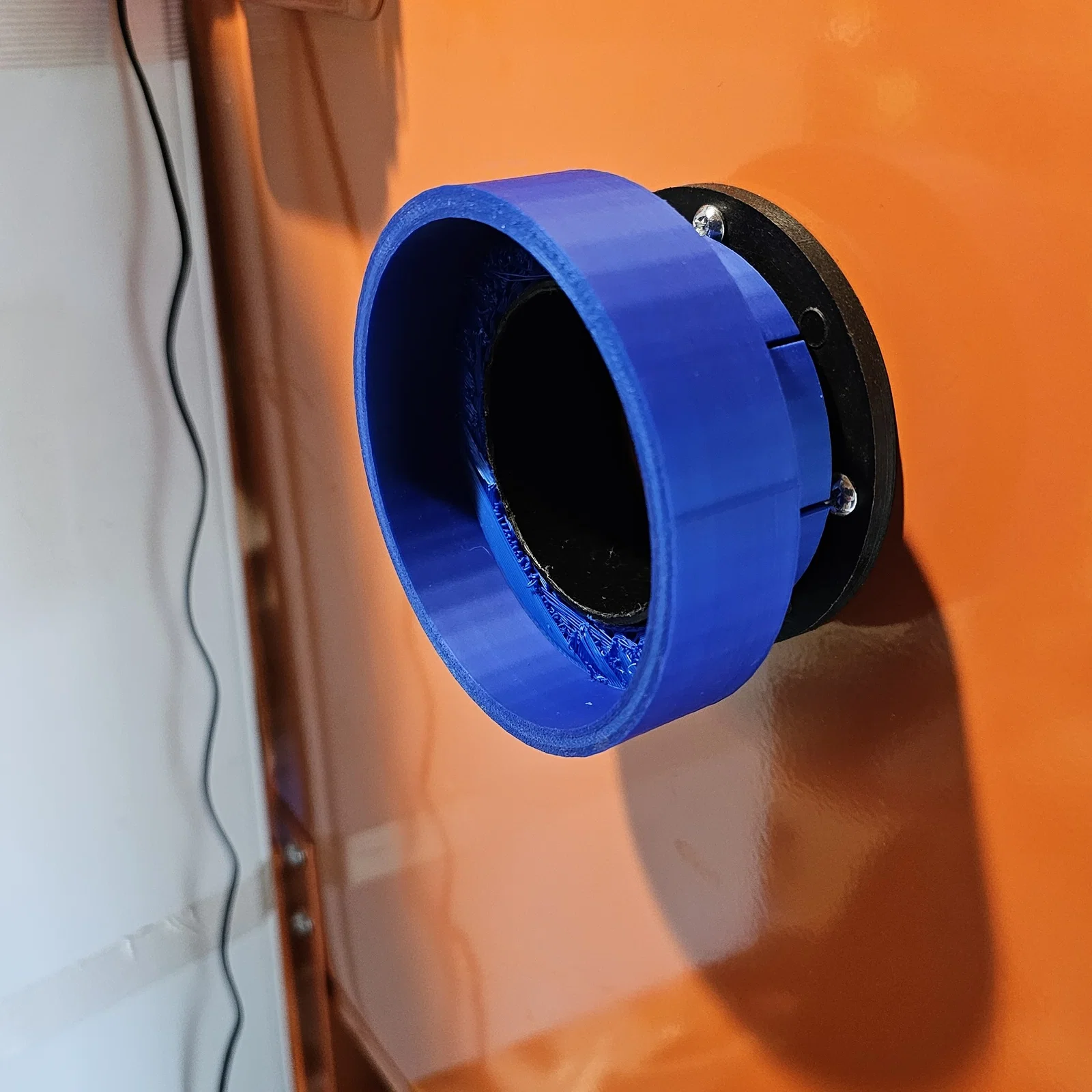

  • Đây là phiên bản biến thể của bộ chuyển đổi kể trên. Nó có các khe cắt chịu lực ở đầu 2.5 inch để bạn có thể gắn thêm đai siết (worm-gear clamp). Cách này giúp bạn siết chặt kết nối vào tủ mà không cần dùng đến băng keo butyl, keo trám hay các loại chất gắn kín khác. Đây cũng là phiên bản xuất hiện trong ảnh của model này.

Mình đã in thành công với các thiết lập sau:

• Filament: PLA (Khuyên dùng TPU hoặc NYLON)
• Tường (Walls): 3 lớp
• Đáy/Nắp (Top/Bottom): 4 lớp
• Độ phủ (Fill): 30% Gyroid
• Hỗ trợ (Supports): Có (dùng kiểu Tree)

Hy vọng nó hữu ích cho mọi người! Mình thấy nhiều người làm adapter cho chiều ngược lại, nhưng lại khá khó tìm được kiểu kết nối đực/cái (M/F) cụ thể như thế này. Đây là dự án mình tự làm để dùng tạm trong lúc tích góp tiền mua hệ thống hút bụi chuyên dụng.
