Super Soprano Guitalele 2 - Bản nâng cấp hoàn hảo

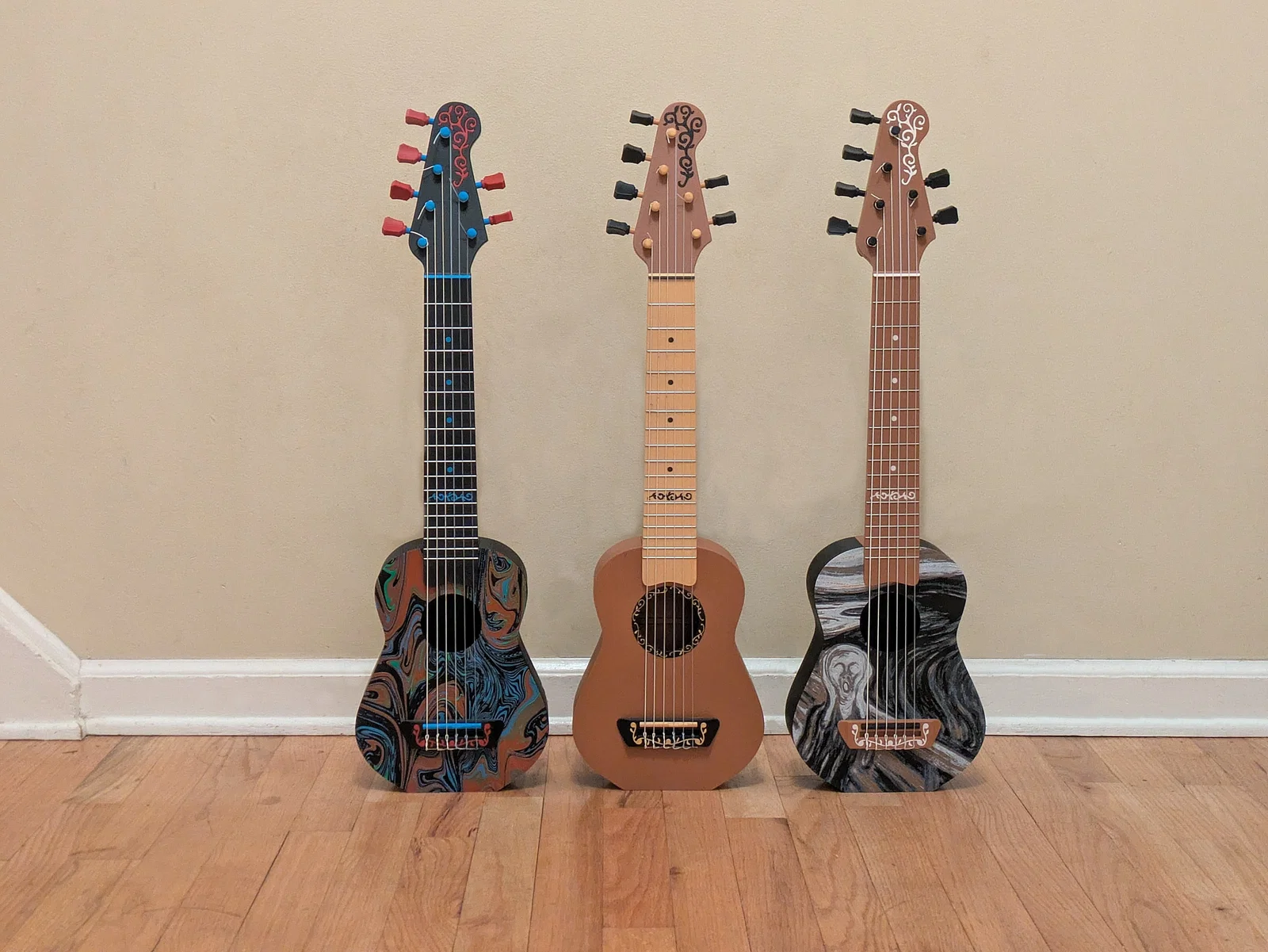

Giới thiệu Super Soprano Guitalele 2!

Super Soprano Guitalele 2 - phiên bản hoàn toàn mới của do mình thiết kế! Phiên bản này có nhiều cải tiến so với thiết kế gốc:

• Tương tự Soprano Ukulele 2 gần đây, phần thân giờ đây có thể in nằm phẳng thay vì dựng đứng như bản cũ.
• Bàn phím được thiết kế để gắn phím đàn kim loại. Không còn lo phím nhựa bị mòn nhanh nữa!
• Cần đàn mới hỗ trợ ty chỉnh cần (truss rod) hai chiều, giúp cần đàn thẳng hơn nhiều so với việc chỉ dùng thanh carbon 8 mm.
• Có phiên bản acoustic-electric (đàn thùng có gắn thiết bị điện tử).
• Lắp ráp dễ dàng.
• Mặt đàn full màu.
• Có sẵn khuôn mẫu để tích hợp các bản in Hueforge lên mặt đàn một cách dễ dàng.

Demo âm thanh và Hướng dẫn lắp ráp

Video bên dưới cung cấp bản demo âm thanh của chiếc Super-Soprano Guitalele mới, cùng với hướng dẫn cách gắn phím kim loại vào bàn phím và lắp ty chỉnh cần mới.

Để biết chi tiết về cách xây dựng guitalele theo kiểu thân in phẳng, hãy xem hướng dẫn lắp ráp cho chiếc ukulele Mini 2 của mình, vì nó có cùng kiểu thân và cách lắp tương tự.

Cuối cùng, để biết chi tiết về cách lắp cần, đầu đàn và gắn bàn phím (trừ phần ty chỉnh cần), hãy xem hướng dẫn của chiếc Soprano Guitalele gốc. Mình thích dùng keo dán siêu dính (super glue) dạng gel của Gorilla cho các bộ phận cần dán.

Chất liệu in (Filament)

Mình dùng PLA hoặc PETG. Khuyên các bạn nên tránh các loại nhựa có phụ gia như PLA lụa (silk), nhựa nhám (matte) hoặc giả gỗ vì chúng thường có độ bền thấp hơn nhiều. Nhựa Bambu PLA Basic có độ bền uốn 76 MPa và độ bền kéo 35 MPa theo bảng thông số kỹ thuật của Bambu Lab. Mình thấy các loại nhựa có chỉ số tương đương hoặc cao hơn đều dùng tốt.

Thiết lập in (Print Settings)

• Rafts: Không
• Supports: Không cần hỗ trợ cho bất kỳ bộ phận nào
• Độ phân giải: 0.12 mm
• Số lớp tường (Wall loops): 5
• Infill: 50%
• Không cần hỗ trợ, rafts hay brims cho bất kỳ bộ phận nào.

Các bộ phận in 3D

Bạn sẽ cần:

• Thân đàn (Body)
• Mặt trên của thân đàn (Body top)
• Thanh giằng (Braces)
• Dụng cụ hỗ trợ dán mặt đàn (Top glue aide)
• Cần đàn (Neck)
• Đầu đàn (Headstock)
• Miếng khảm đầu đàn (Headstock Inlay)
• Miếng khảm ngựa đàn (Bridge Inlay)
• Bàn phím có sẵn rãnh gắn phím kim loại (Fretboard)
• Xương đàn (Saddle)
• Chốt chặn ty chỉnh cần (Truss rod stop)
• Chốt đeo dây đàn (Strap pin), nếu bạn muốn dùng dây đeo

Đối với phiên bản acoustic-electric, bạn sẽ cần thêm:

• Thân đàn dành cho phiên bản acoustic-electric
• Bảng gắn giắc cắm (Jack panel)

Linh kiện cần mua thêm

Ngoài các bộ phận in, bạn sẽ cần:

• Dây phím đàn (Fret wire) nếu muốn gắn phím kim loại.
• Ty chỉnh cần hai chiều dài 310 mm.
• Dây Guitalele - mình thích Dây Aquila Guilele.
• 12 con ốc gỗ #2, 3/8'' để lắp khóa đàn. (Tương đương hệ mét là M2x8mm).
• Hai con ốc gỗ #4, 1'' để bắt đầu đàn vào cần đàn (Tương đương M3 x 25 mm).

Cho phiên bản acoustic-electric, bạn cần thêm:

• Pickup áp điện gắn dưới xương đàn 50 mm
• Giắc cắm đầu ra 1/4 inch, đầu vào 4 mm
• 4 ốc gỗ #2, 3/8'' để gắn bảng giắc cắm vào thân đàn.

Bàn phím đàn

Bàn phím được thiết kế để dùng dây phím kim loại. Video ở trên đã hướng dẫn cách lắp. Nếu bạn không muốn phiền phức với phím kim loại, bạn có thể in bàn phím với phím có thể thay thế từ bản gốc của mình. Mình không khuyên dùng bàn phím in 3D với phím cố định không thay được, vì dây nylon lõi kim loại sẽ làm mòn phím nhựa rất nhanh.
