Mô hình cấu trúc Insulin cầu vồng — Bản in đa màu LayerLoom

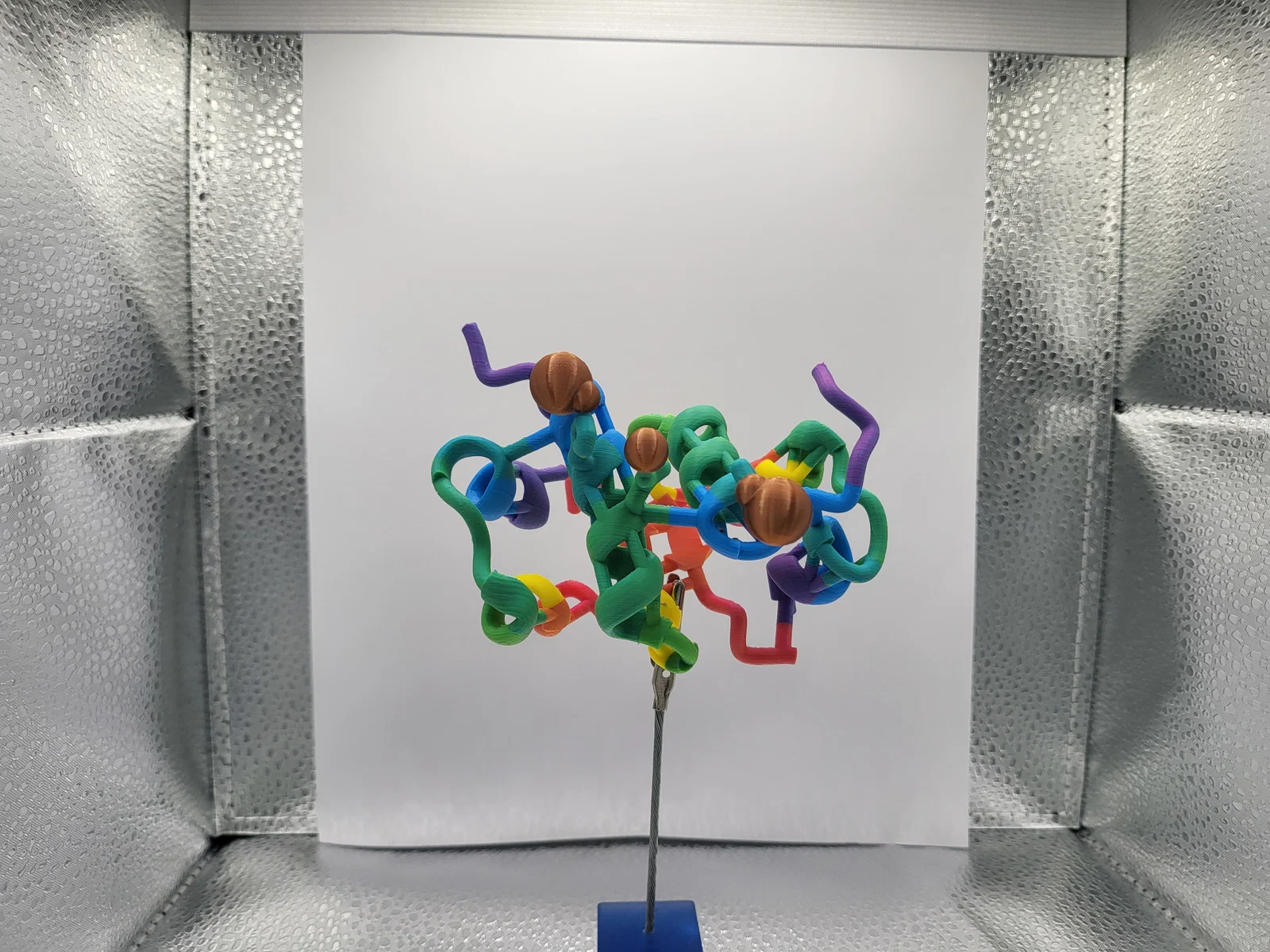

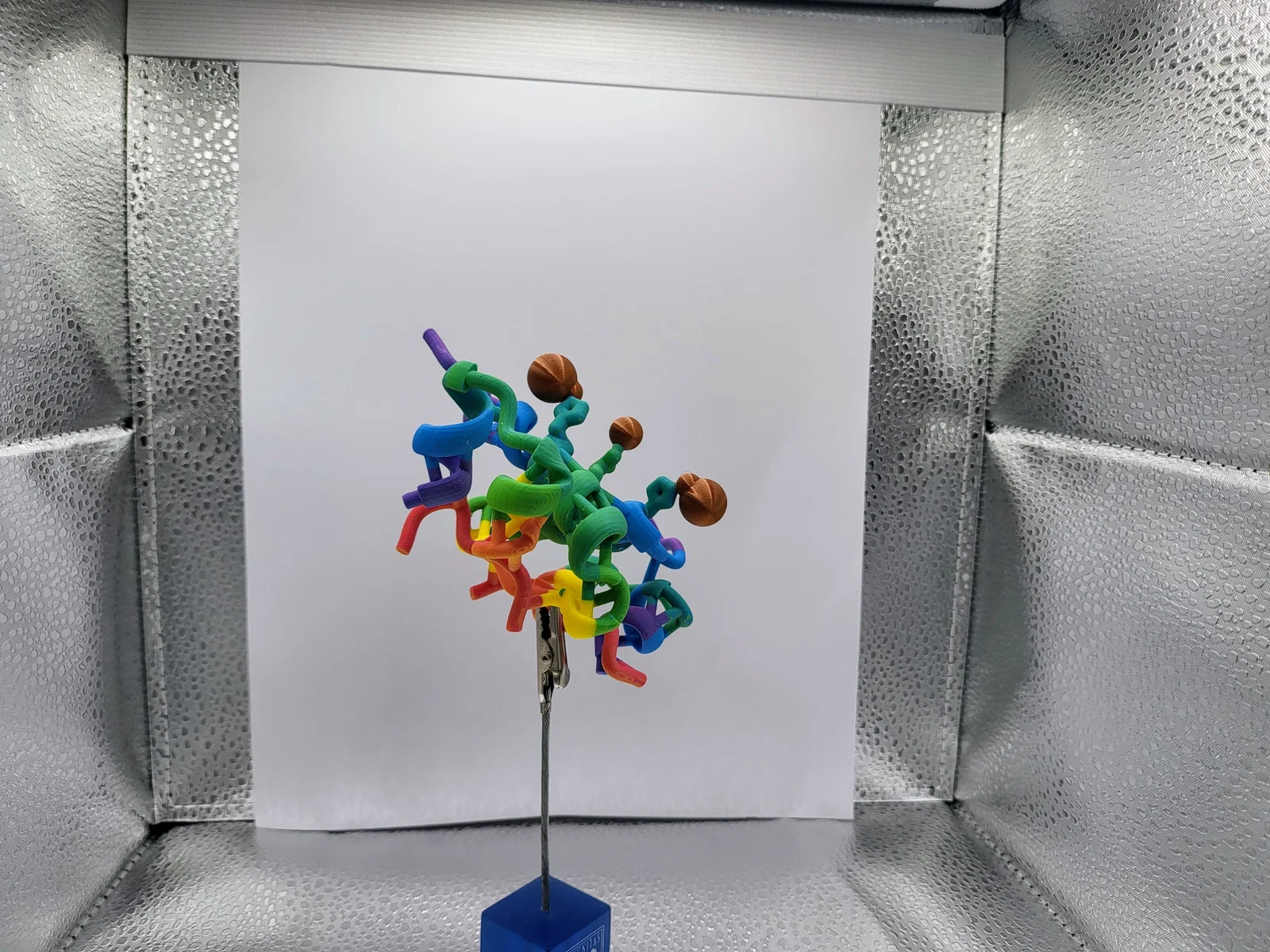

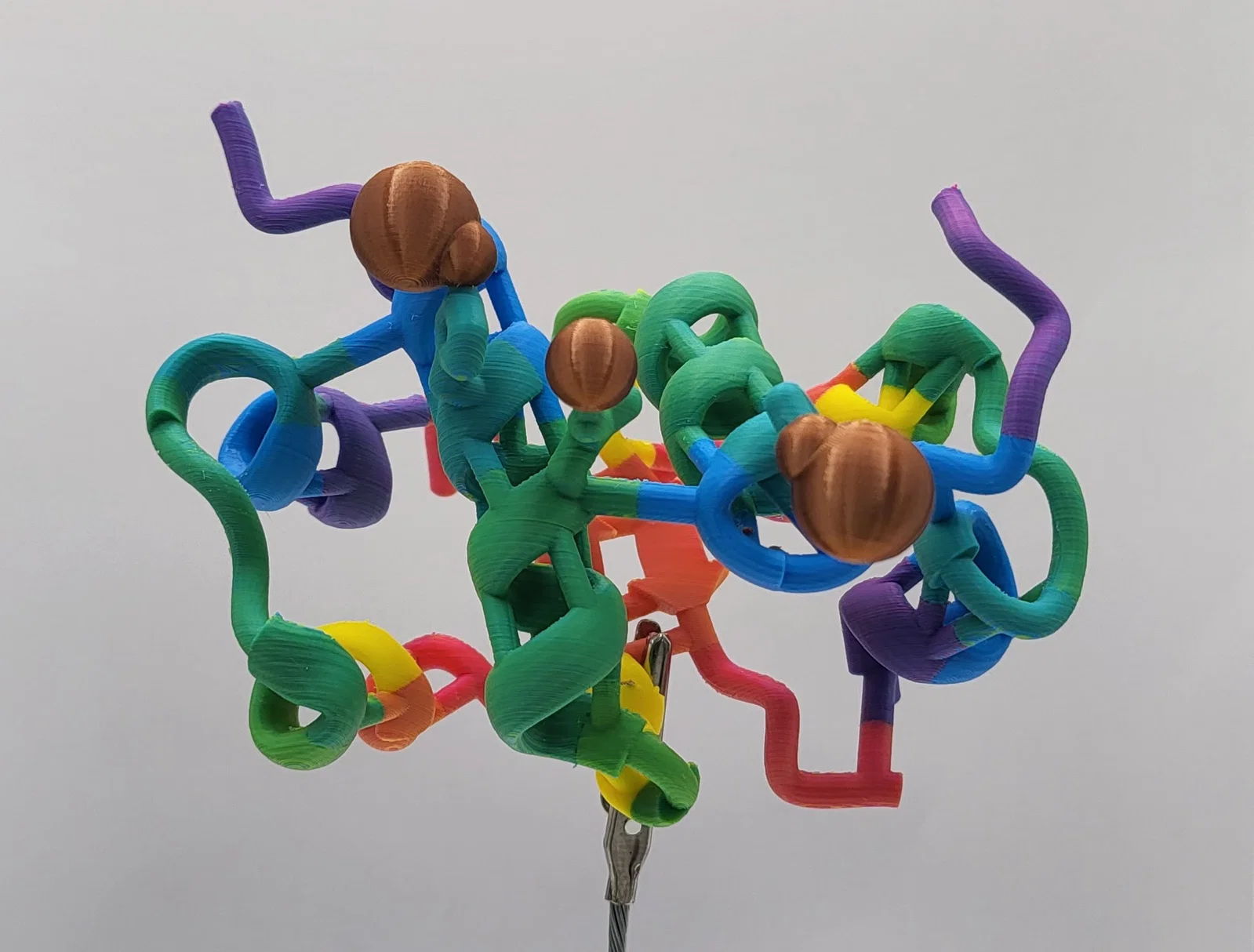

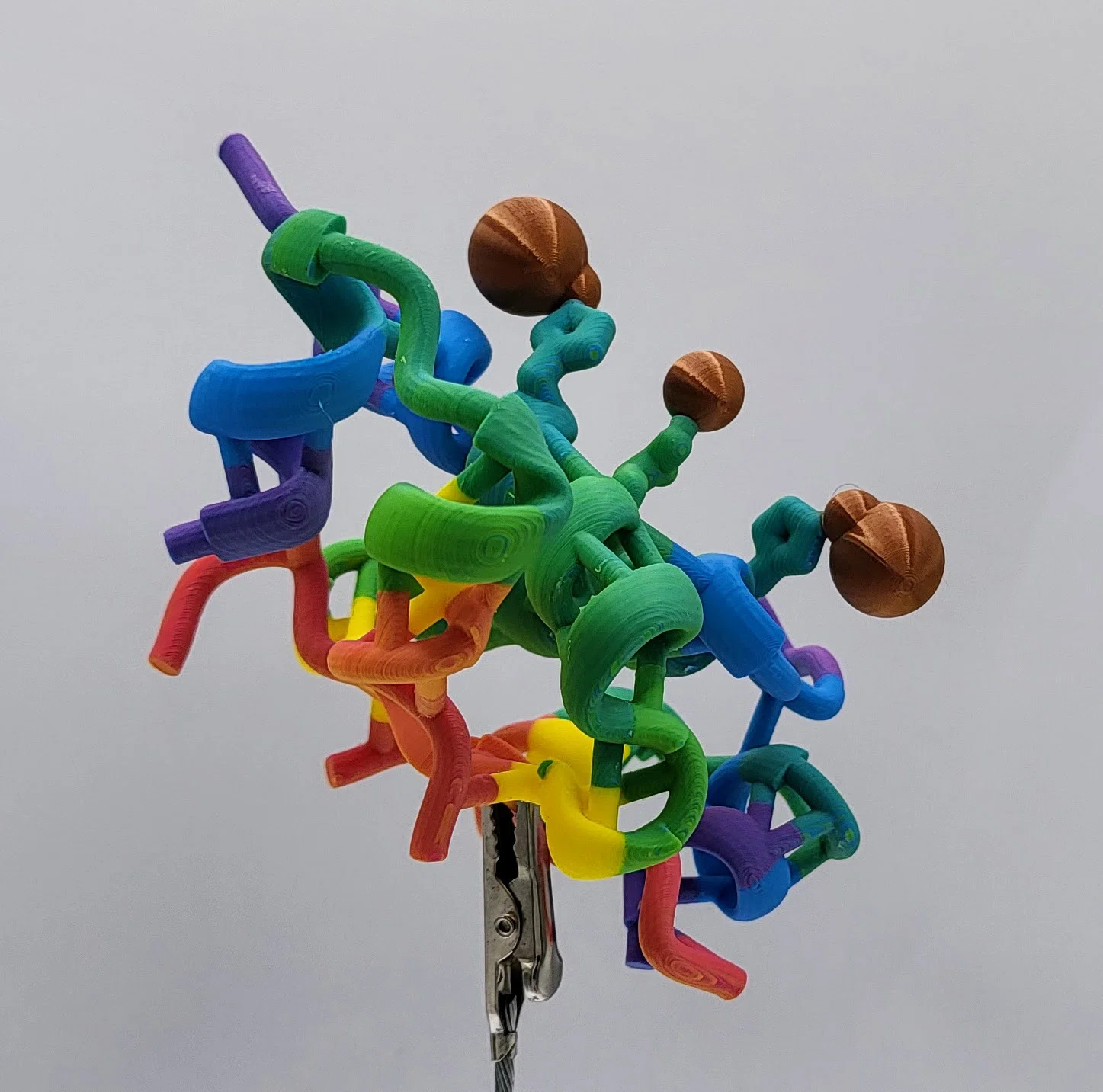

Đây là mẫu in 3D đa màu của insulin, được thiết kế từ PDB 1TRZ và dệt bằng LayerLoom. Kiểu màu sắc được mã hóa trực tiếp vào hình học, vì vậy bạn có thể sử dụng mô hình này trên nhiều loại phần mềm cắt lớp (slicer) và hệ thống in đa vật liệu khác nhau. ### Yêu cầu in ấn Bản in này yêu cầu một hệ thống đa vật liệu như AMS, MMU, bộ thay đầu in (toolchanger) hoặc thiết bị tương đương. Mô hình này được dệt với độ cao lớp dệt (weave height) là 0.08 mm. Để kiểu màu hiển thị chính xác, cài đặt slicer của bạn phải giữ đúng sự căn chỉnh các lớp. Quan trọng: Sử dụng chiều cao lớp 0.08 mm và đảm bảo chiều cao lớp đầu tiên là 0.08 mm hoặc 0.16 mm. Nhiều phần mềm slicer mặc định để lớp đầu tiên dày hơn, ngay cả khi chiều cao lớp chính được đặt là 0.08 mm. Nếu lớp đầu tiên là 0.20 mm, họa tiết màu có thể bị lệch. ### Kiểm tra trước khi in: Đặt chiều cao lớp là 0.08 mm Đặt chiều cao lớp đầu tiên là 0.08 mm hoặc 0.16 mm Mở/nhập mô hình dưới dạng đối tượng đa vật liệu nếu slicer yêu cầu Gán màu nhựa in phù hợp cho từng phần/thân mô hình Đừng thay đổi tỉ lệ trục Z trừ khi bạn hiểu rõ nó ảnh hưởng thế nào đến việc căn chỉnh lớp dệt. ### Khắc phục sự cố Nếu họa tiết màu trông bị lệch, vỡ hoặc không nhất quán: Kiểm tra lại chiều cao lớp đầu tiên xem có đúng là 0.08 mm hoặc 0.16 mm không Kiểm tra chiều cao lớp chính là 0.08 mm Đảm bảo slicer không tự động gộp hoặc làm đơn giản hóa các vùng vật liệu riêng biệt Xác nhận mỗi phần/thân đã được gán đúng màu nhựa Đảm bảo đã tắt chế độ chiều cao lớp thích ứng/biến thiên (adaptive/variable layer height). ### Về mô hình Insulin là protein đầu tiên được xác định trình tự axit amin, và nó vẫn là một trong những protein quan trọng và được nghiên cứu rộng rãi nhất bất chấp kích thước nhỏ và cấu trúc tương đối đơn giản. Cấu trúc này dựa trên PDB 1TRZ. Mô hình protein được chuẩn bị trong UCSF ChimeraX và xuất ra định dạng GLB để bảo toàn màu sắc trước khi xử lý bằng LayerLoom. ### Về LayerLoom Mô hình này được tạo bằng LayerLoom, một phương pháp dựa trên hình học để tạo ra các bản in 3D đa màu. Thay vì phụ thuộc vào công cụ tô màu của slicer, LayerLoom mã hóa lịch trình màu trực tiếp vào hình học mô hình. LayerLoom không phụ thuộc vào phần cứng hay phần mềm, miễn là máy in có thể chuyển đổi giữa các loại nhựa cần thiết và bản in được cắt lớp với sự căn chỉnh chính xác. LayerLoom có một số điểm tương đồng về mặt khái niệm với Full Spectrum, nhưng nó được thiết kế để linh hoạt hơn. Dự án này bắt đầu từ nghiên cứu Tiến sĩ của tôi cách đây hai năm và tôi rất hào hứng khi cuối cùng cũng có thể chia sẻ rộng rãi. Bạn có thể tải xuống LayerLoom tại đây: https://github.com/Finn2400/layerloom Tìm hiểu thêm về phương pháp này trong bản thảo: https://papers.ssrn.com/sol3/papers.cfm?abstract_id=6876564 Nếu bạn sử dụng LayerLoom hoặc cải tiến phương pháp này, vui lòng nhắc đến hoặc trích dẫn bản thảo.
