Ramp Cho Robot Hút Bụi (Parametric)

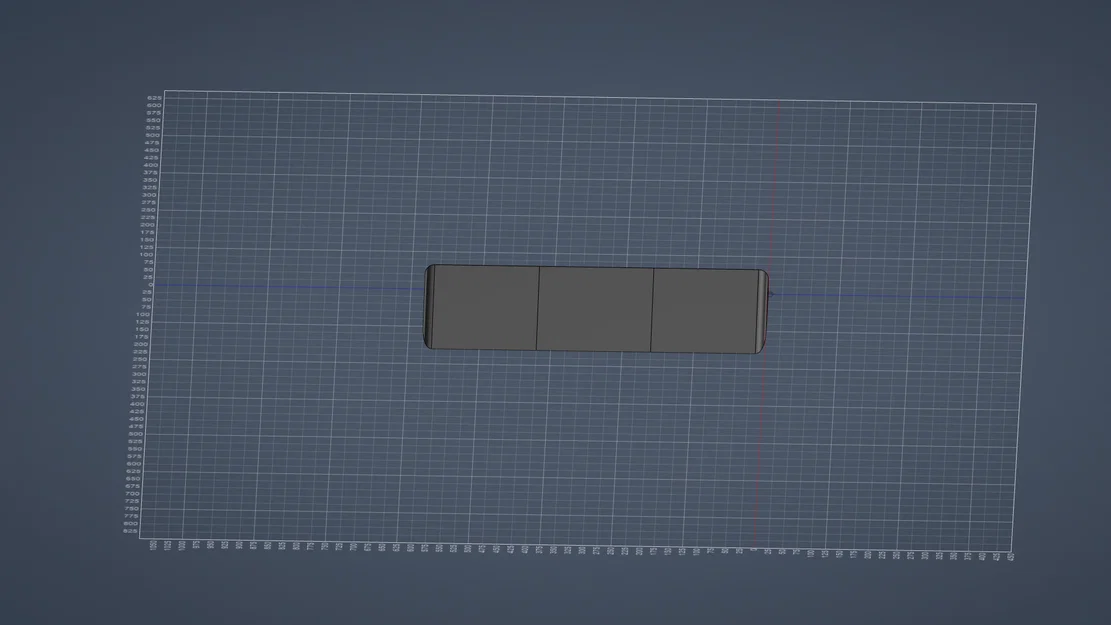

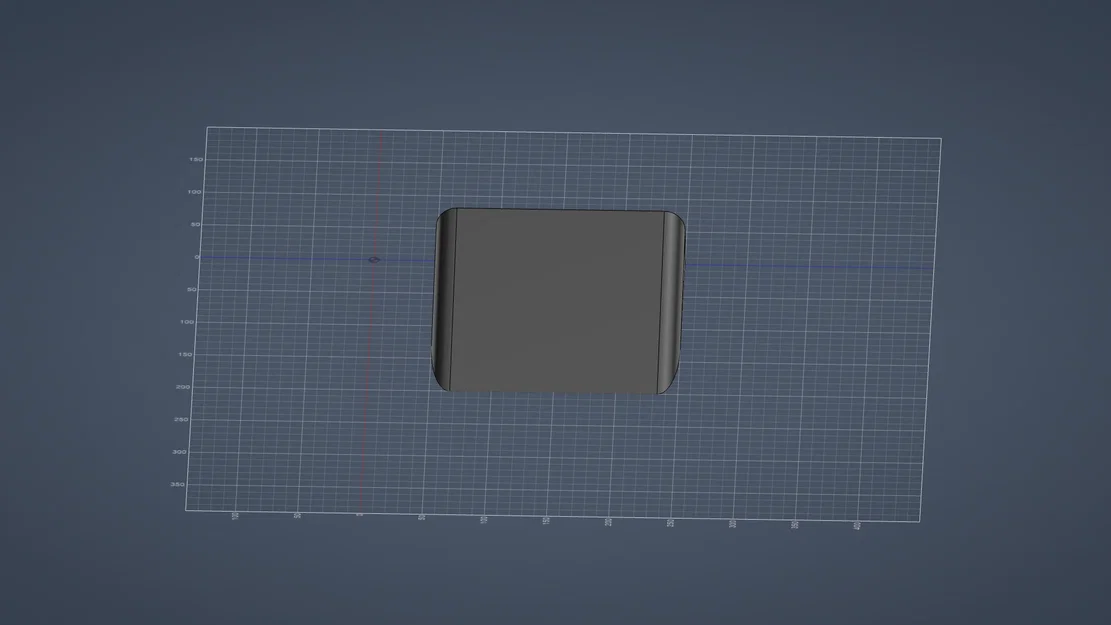

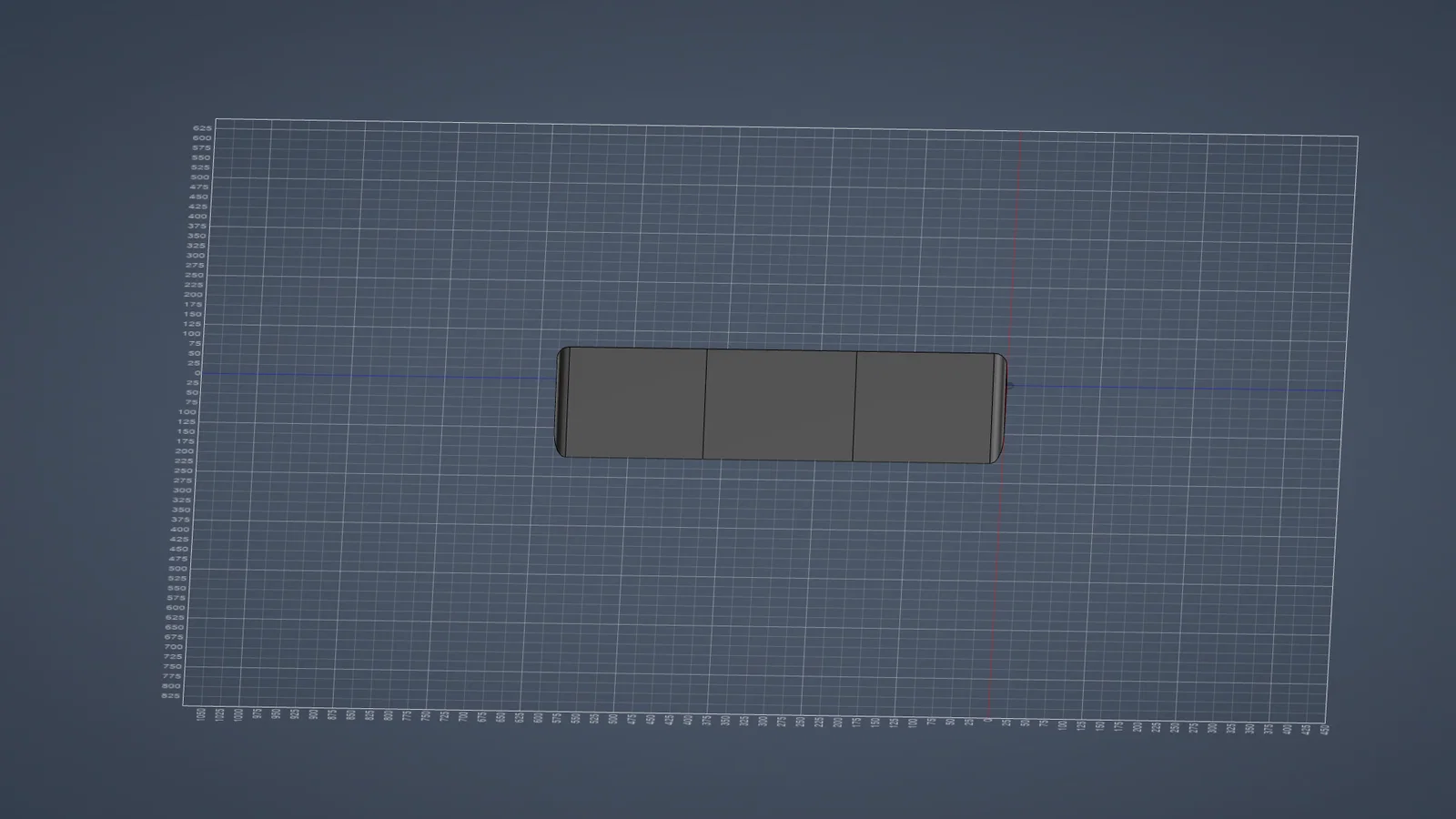

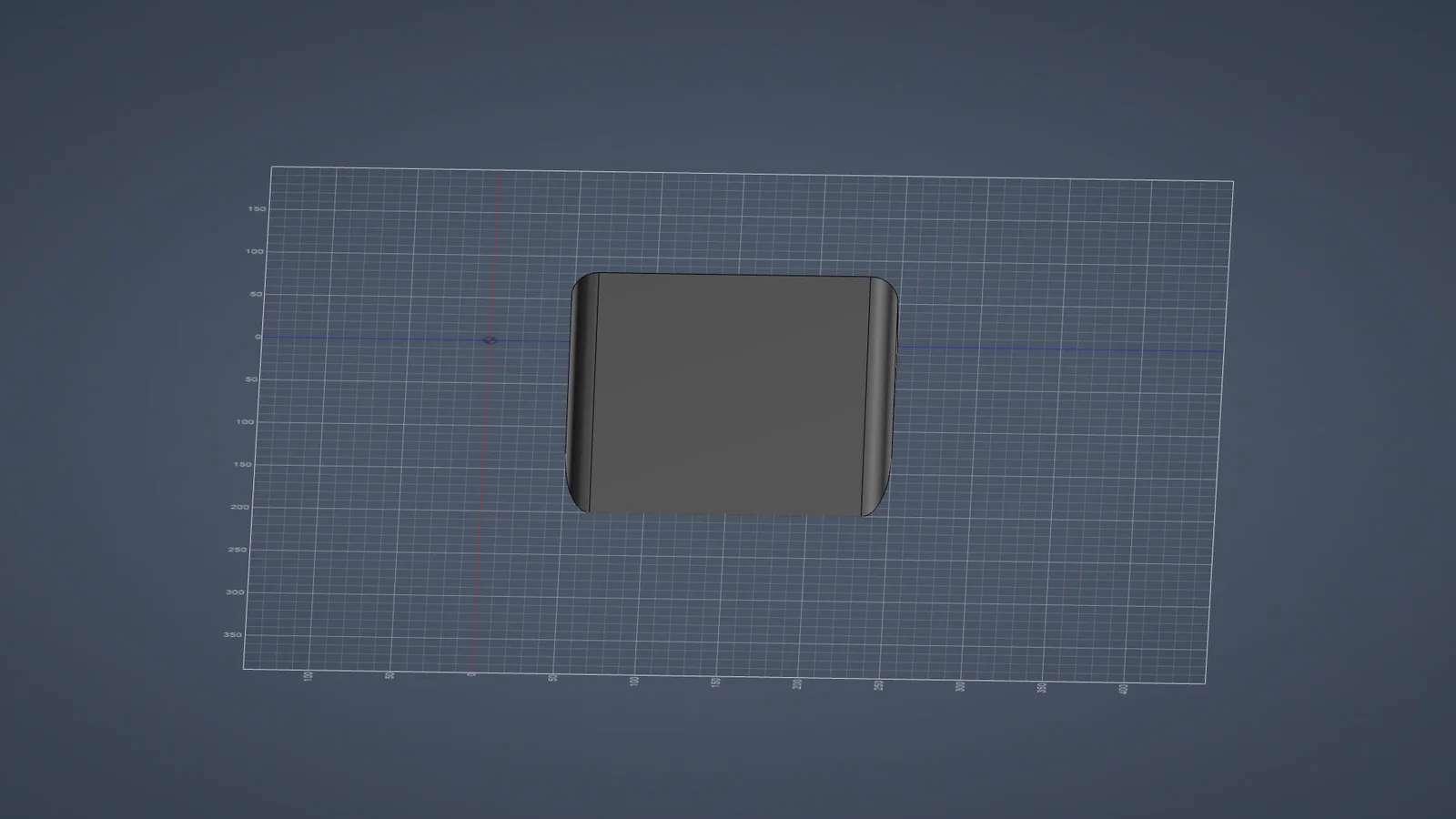

Ramp Cho Robot Hút Bụi (Parametric) Đây là mẫu ramp (cầu dẫn) cho ngưỡng cửa dùng cho robot hút bụi với thông số tùy chỉnh được. Bạn chỉ cần mở file Fusion 360 và điều chỉnh các tham số sao cho vừa khít với ngưỡng cửa và máy in của mình. Thông Số Kỹ Thuật | Thông số | Chức năng | | :--- | :--- | | ramp_height | Độ cao của ramp (tương ứng với độ cao ngưỡng cửa của bạn) | | ramp_length | Độ dài của ramp từ trước ra sau (quyết định độ dốc) | | entire_ramp_width | Tổng chiều rộng của toàn bộ ramp khi lắp ráp | | max_print_length | Chiều dài in tối đa mà máy in của bạn có thể thực hiện | | connector_length | Độ dài của các khớp nối giữa các đoạn | Bốn Thành Phần Chính File này luôn tạo ra bốn thành phần cơ bản, tùy trường hợp mà bạn không nhất thiết phải dùng hết tất cả. Single Unit (Đoạn đơn): Dùng khi entire_ramp_width nhỏ hơn max_print_length. Chỉ cần in một mảnh là xong. Left Unit + Right Unit (Đoạn trái + Đoạn phải): Dùng khi bạn cần chính xác hai mảnh. Left Unit + Filler Unit(s) + Right Unit (Đoạn trái + Đoạn giữa + Đoạn phải): Dùng khi bạn cần từ ba mảnh trở lên. Hãy in số lượng Filler Units cần thiết để lấp đầy khoảng trống. Ví dụ: Rộng 800mm / máy in 250mm = 4 mảnh. Vậy bạn cần 2 Filler Units. Cách tính số mảnh cần thiết Lấy entire_ramp_width chia cho max_print_length rồi làm tròn lên. Đó chính là số mảnh bạn cần in. Ví dụ: In Left Unit + 2x Filler Unit + Right Unit. Lắp Ráp Các mảnh được thiết kế dạng khớp nối. Chỉ cần nhấn chúng vào nhau từ trên xuống là được.
