OpenGrid Rack Ears — Gá lắp tủ rack 10 inch và tủ rack nông

OpenGrid Rack Ears — Gá lắp mặt trước tủ 10 inch và cạnh tủ rack nông

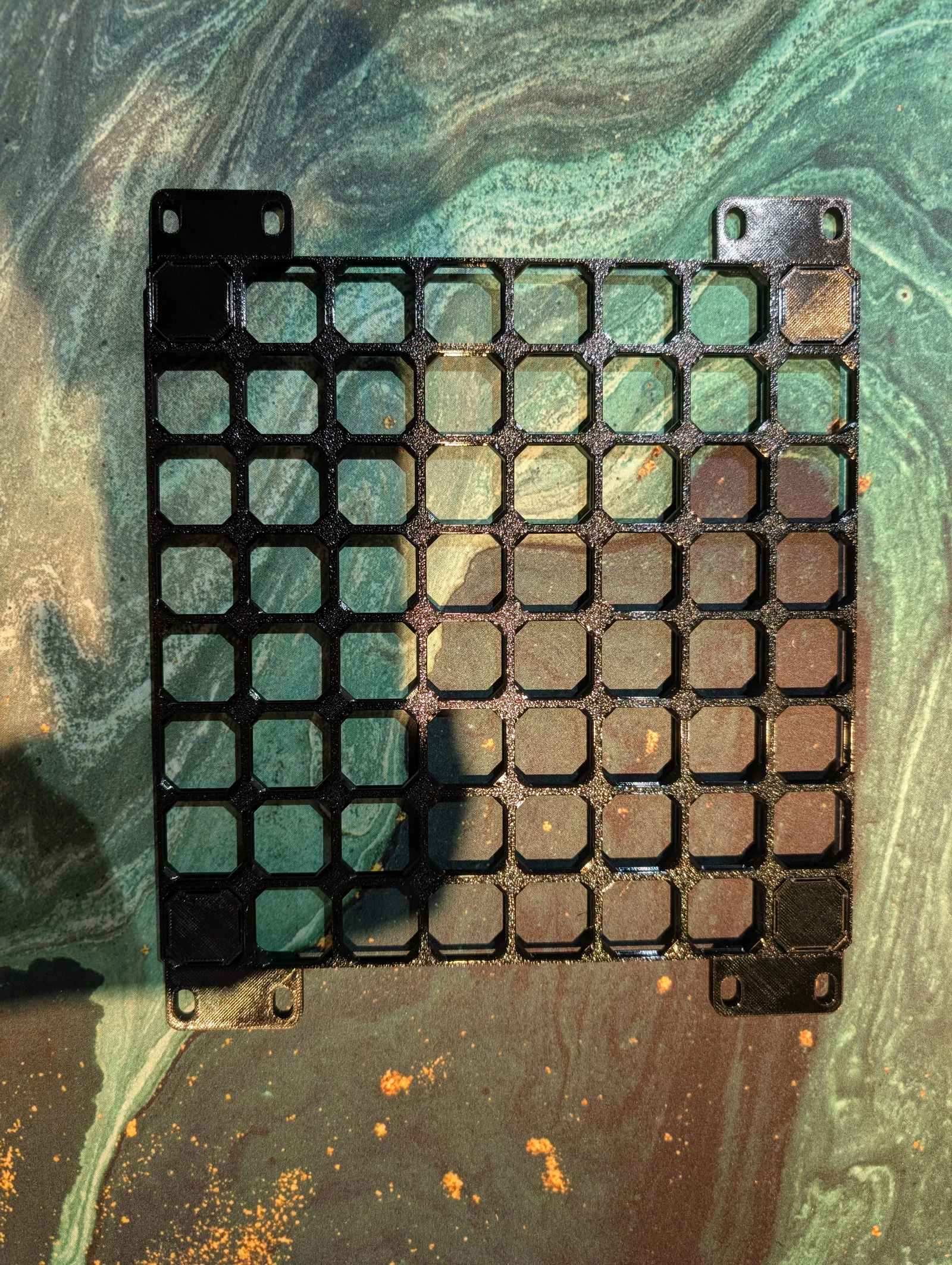

Đây là phiên bản remix cho phép anh em gắn trực tiếp các tấm OpenGrid lên tủ rack, lắp được cả mặt trước tủ 10 inch hoặc lắp dọc theo cạnh của tủ rack nông (chiều sâu lòng tủ 350mm). Nó giúp tận dụng những khoảng trống không dùng tới để biến thành bề mặt quản lý cáp và lắp phụ kiện cực xịn nhờ hệ sinh thái OpenGrid.

Các phiên bản đi kèm

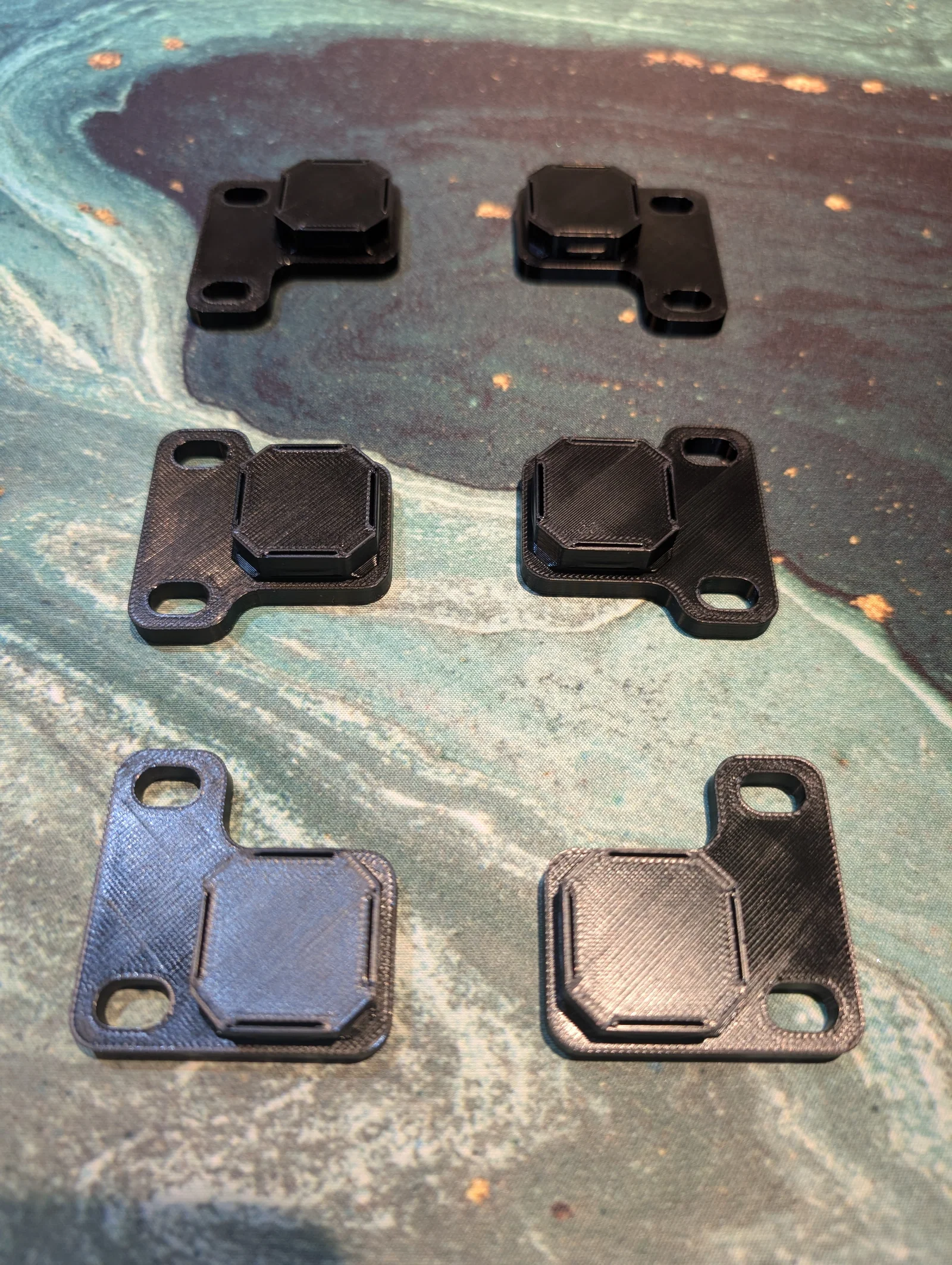

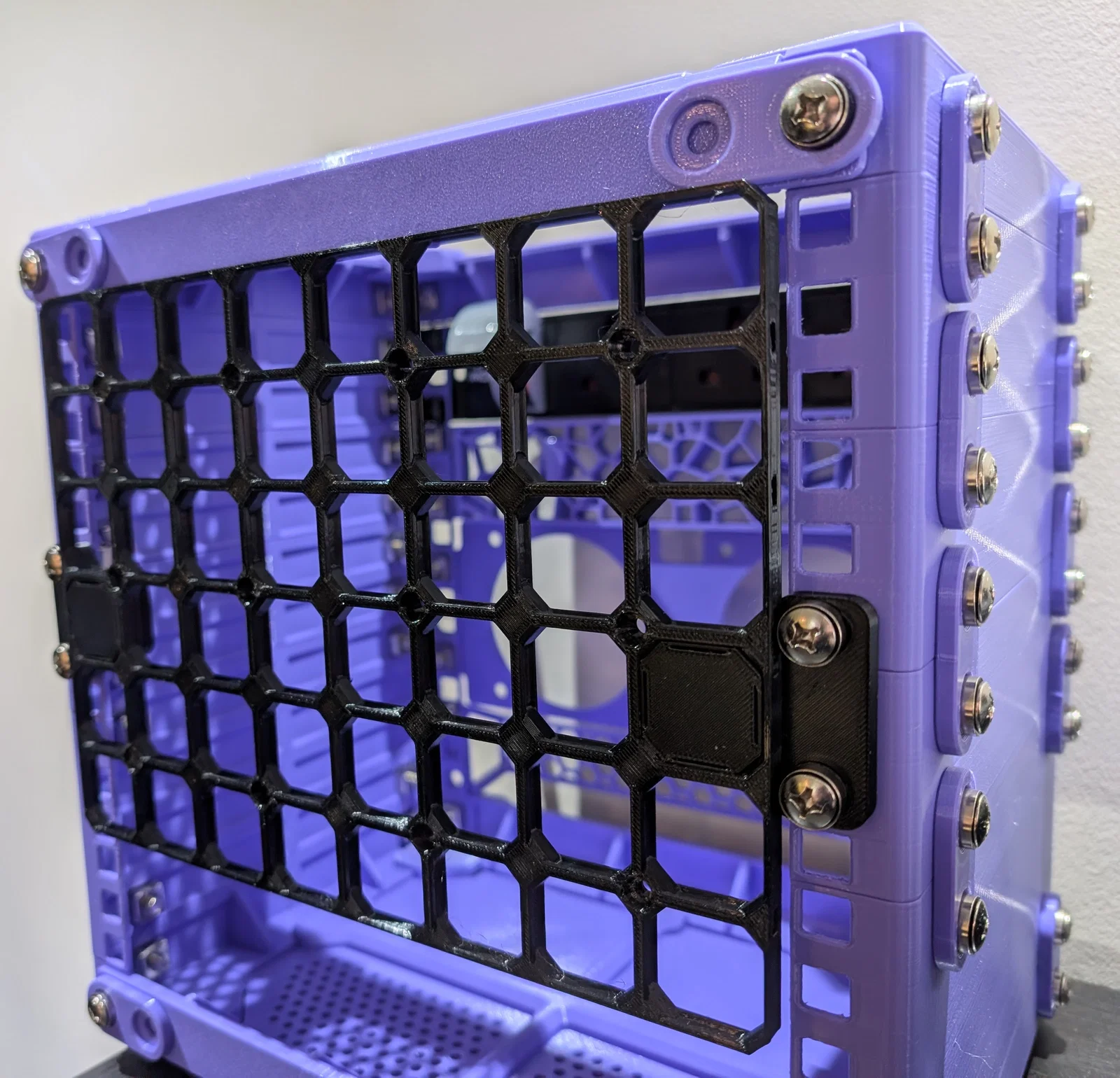

• Gá mặt trước 10" — các vị trí trên, giữa, dưới
• Gá cạnh tủ rack nông (lòng tủ 350mm) — các vị trí trên, giữa, dưới

Việc chia ra các vị trí trên/giữa/dưới giúp đảm bảo các khớp nối snap của OpenGrid khớp đúng vị trí bất kể anh em lắp ở đâu trên tủ.

Những thứ cần chuẩn bị

• 8× Tấm OpenGrid (không bao gồm — anh em tự in từ dự án gốc OpenGrid nhé)
• Ốc vít tủ rack tiêu chuẩn/đai ốc cage nuts để cố định vào tủ

Thiết lập in Nên in bằng nhựa PETG. Độ dẻo nhẹ của PETG giúp thao tác tháo lắp các khớp snap dễ dàng hơn mà không sợ hỏng chi tiết — khuyến khích dùng loại này thay vì PLA. Cứ in chuẩn với lớp 0.2mm, 3 đường biên (perimeters), infill 20–30% là dư sức bền rồi.

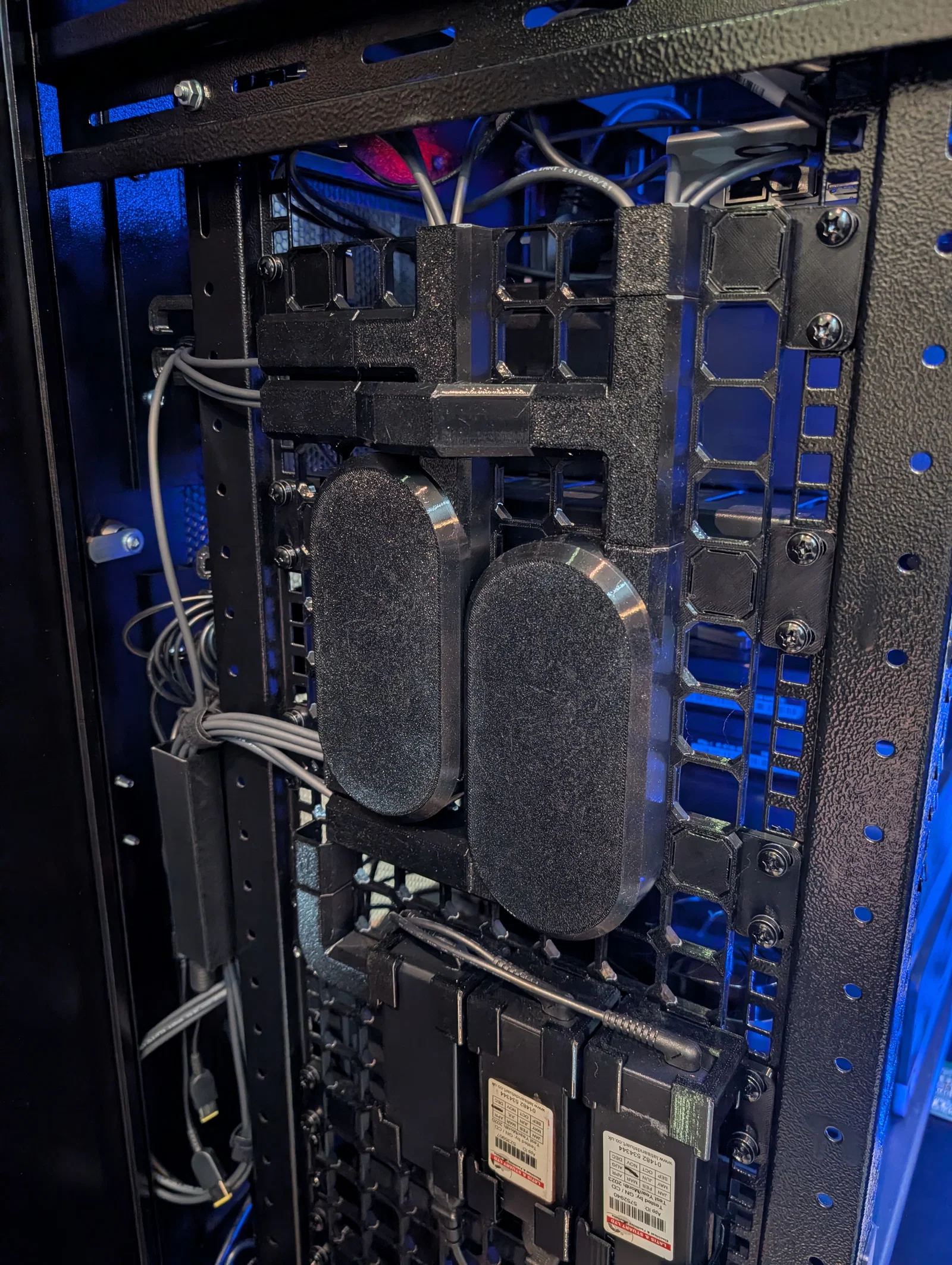

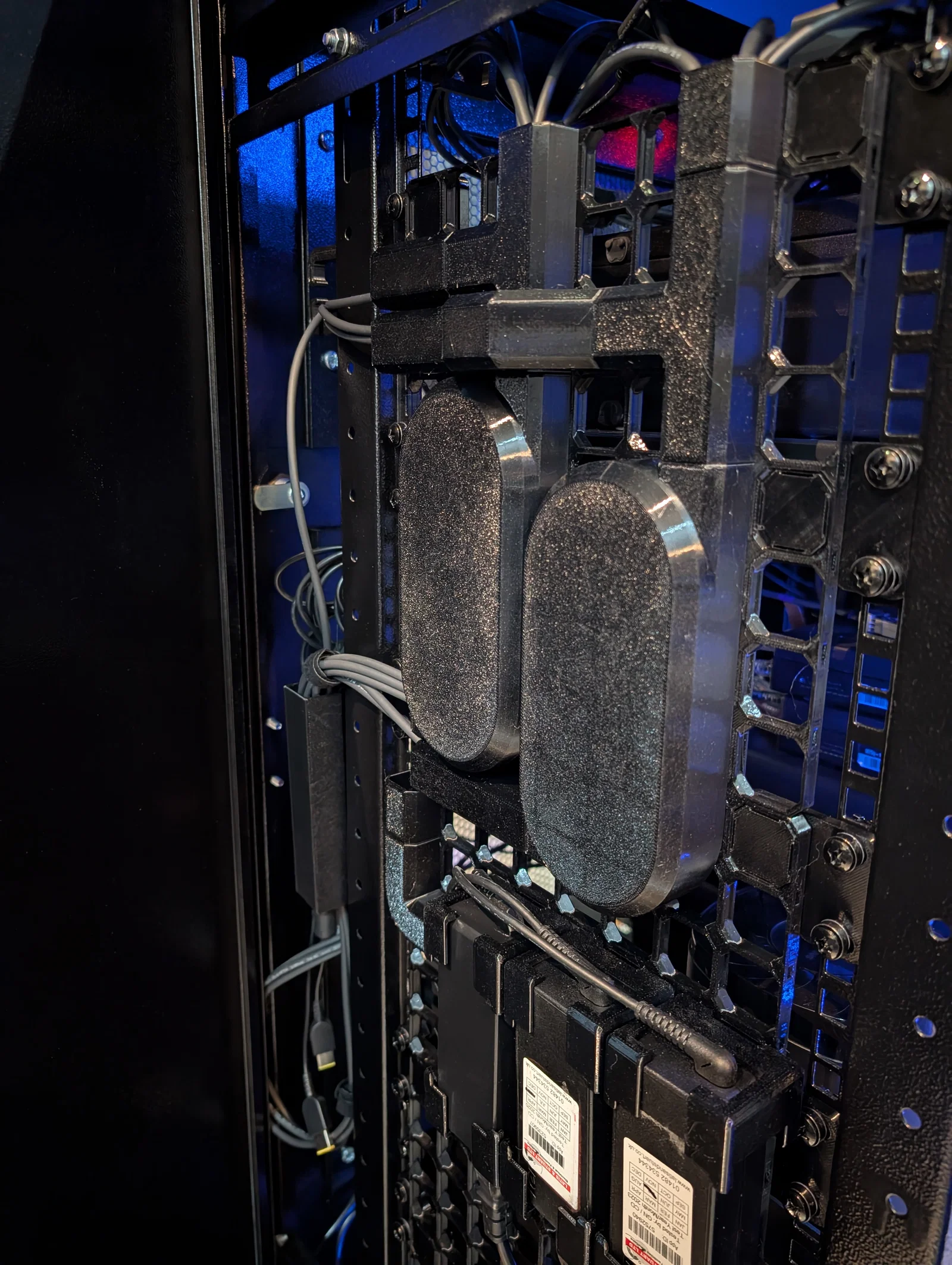

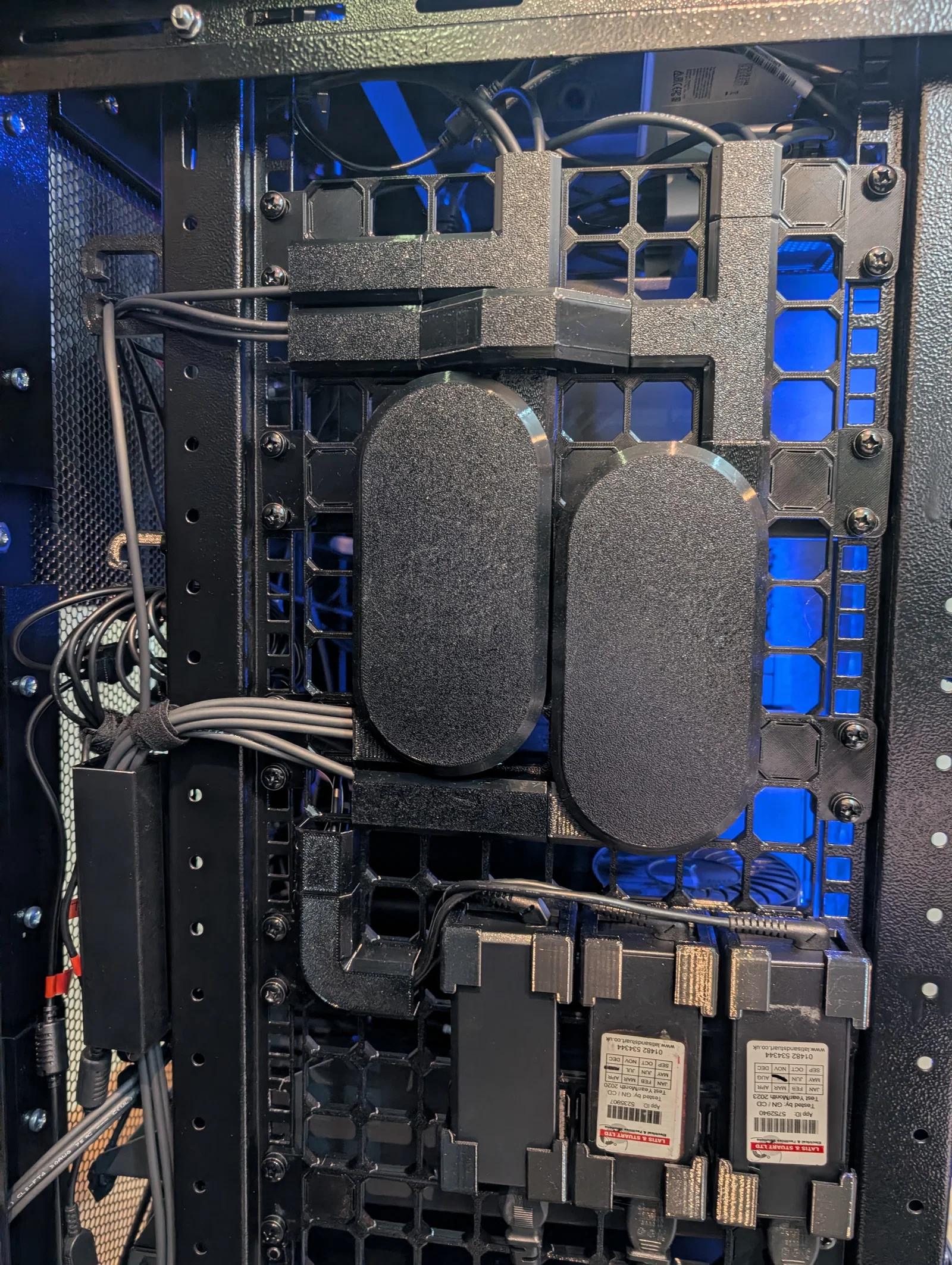

Những gì có trên tủ trong hình Các phụ kiện quản lý cáp hiển thị trong ảnh sử dụng hệ sinh thái Underware gắn lên bề mặt OpenGrid — bao gồm kẹp, móc và các lỗ đi dây. Những thứ này không nằm trong mô hình này, mình để hình minh họa để anh em thấy bề mặt OpenGrid giúp được gì thôi nhé.

Credits Đây là bản remix của hệ thống OpenGrid — trân trọng gửi lời cảm ơn đến tác giả gốc. Mô hình này mình chỉ làm lại giao diện khớp nối để phù hợp với quy chuẩn tủ rack.

Có đính kèm file lưu trữ Fusion và file step cho anh em cần.
