Chân đế kim loại bắt vít cho thang trượt hồ bơi

Mình được tặng một cái thang sợi thủy tinh cũ và phần chân kim loại của nó đã bị cắt sát sàn bê tông để dễ tháo dỡ khỏi vị trí cũ. Mình muốn tìm cách bắt vít cố định nó vào sàn bê tông nhưng không tìm thấy món đồ nào có sẵn để mua... nên mình tự thiết kế và in mấy cái chân đế này luôn.

• Mình thiết kế và in mấy cái này vài năm trước rồi nên không còn tìm thấy ảnh chụp bản in và lúc mới lắp đặt nữa.

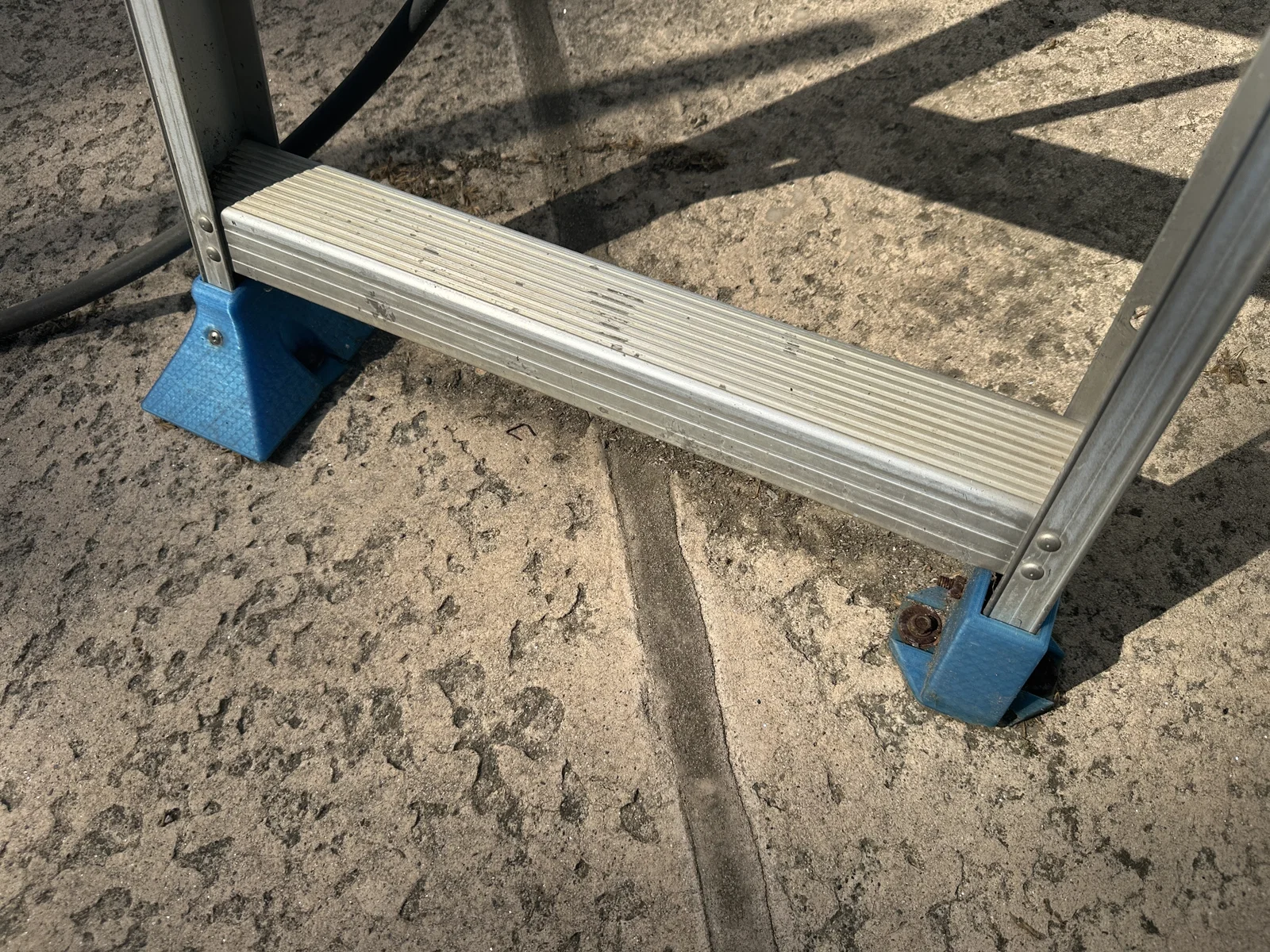

• Phần sàn bê tông nơi đặt thang không được phẳng hoàn toàn, nên cái chân bên trái (trong hình) đã phải thay thế vài lần trong những năm qua do nền không bằng phẳng và sức nặng của người leo/lắc lư trên thang. Mình có tính in thêm vài miếng đệm mỏng bằng TPU để lót giữa chân đế và bê tông; chỉ là mình chưa làm thôi. Mình nghĩ làm vậy có thể giúp chân đế không bị nứt vỡ.

• Có khả năng bạn có thể tăng thêm độ bền bằng cách in nghiêng sang bên, để chịu lực tác động từ hai bên (lúc thang bị lắc). Tuy nhiên, cách này sẽ cần phải dựng thêm support.

Hy vọng cái này hữu ích cho mọi người.

Thông tin in ấn:

• Máy in: Ender 3 Pro

• Nhựa in: PETG (Màu xanh)

• Support: Không cần
