Bản đồ địa hình nước Đức dạng mảnh ghép 3D 1

8 hình

Bộ sưu tập nhiều file Đồ Chơi Trí Tuệ

Bản đồ địa hình nước Đức dạng mảnh ghép 3D

Tác giả AndreasKiltha_877383

Lượt tải
1
Lượt thích
3
Lượt coi
135

File 150 249,5 MB

  • GE_02_2E-C001-T001-zmin_0.000mm-zcenter_7.060mm_1782402881.stlSTL · 1,6 MB
  • GE_02_2E-C001-T002-zmin_0.000mm-zcenter_7.282mm_1782402882.stlSTL · 1,6 MB
  • GE_02_2E-C001-T003-zmin_0.000mm-zcenter_8.464mm_1782402883.stlSTL · 1,6 MB
  • GE_02_2E-C001-T004-zmin_0.000mm-zcenter_10.240mm_1782402883.stlSTL · 1,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

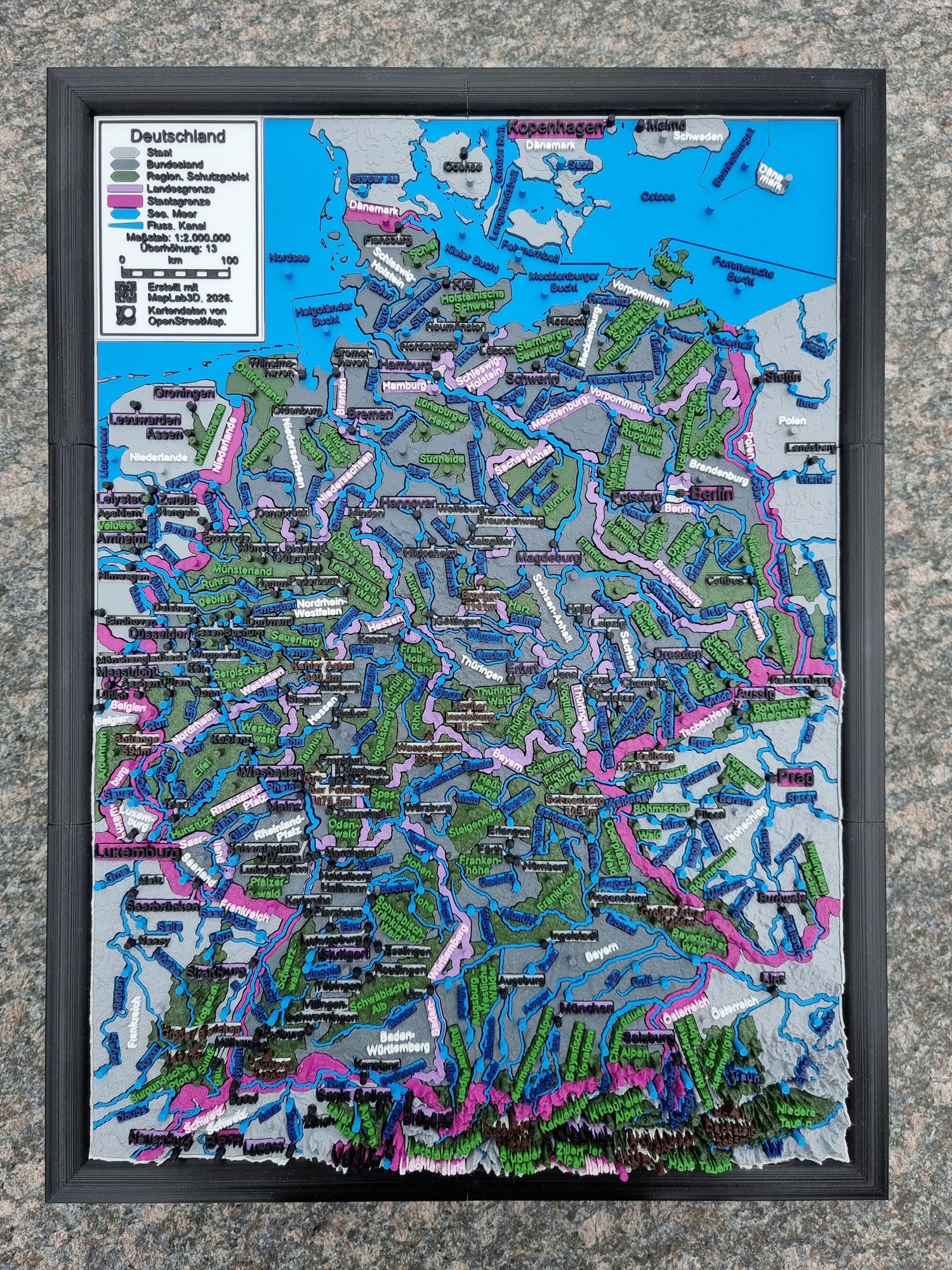

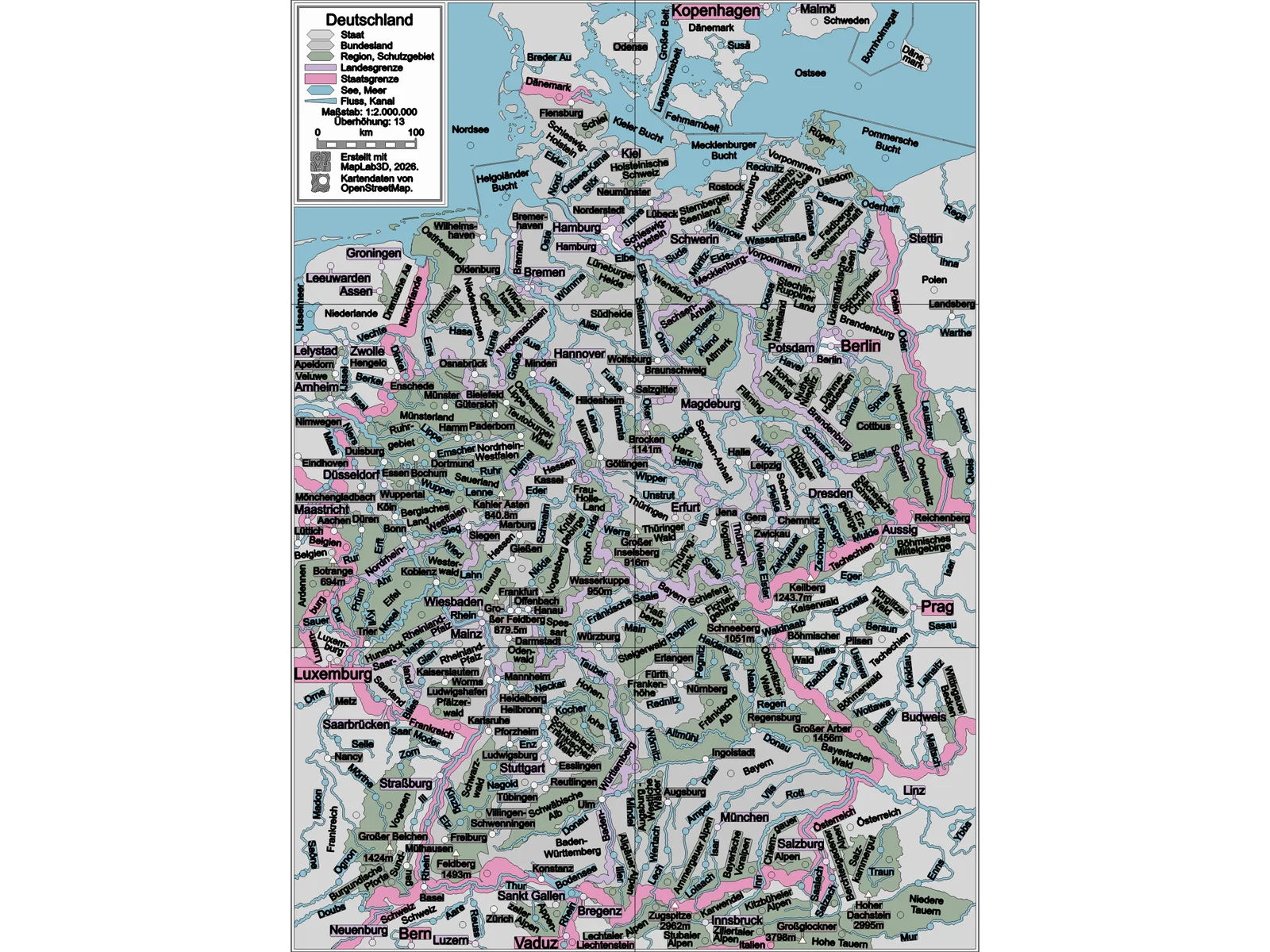

Bản đồ 3D nước Đức dạng mảnh ghép, bao gồm các tiểu bang, biên giới, vùng lãnh thổ, khu bảo tồn, mặt nước, sông ngòi, núi non và các thành phố.

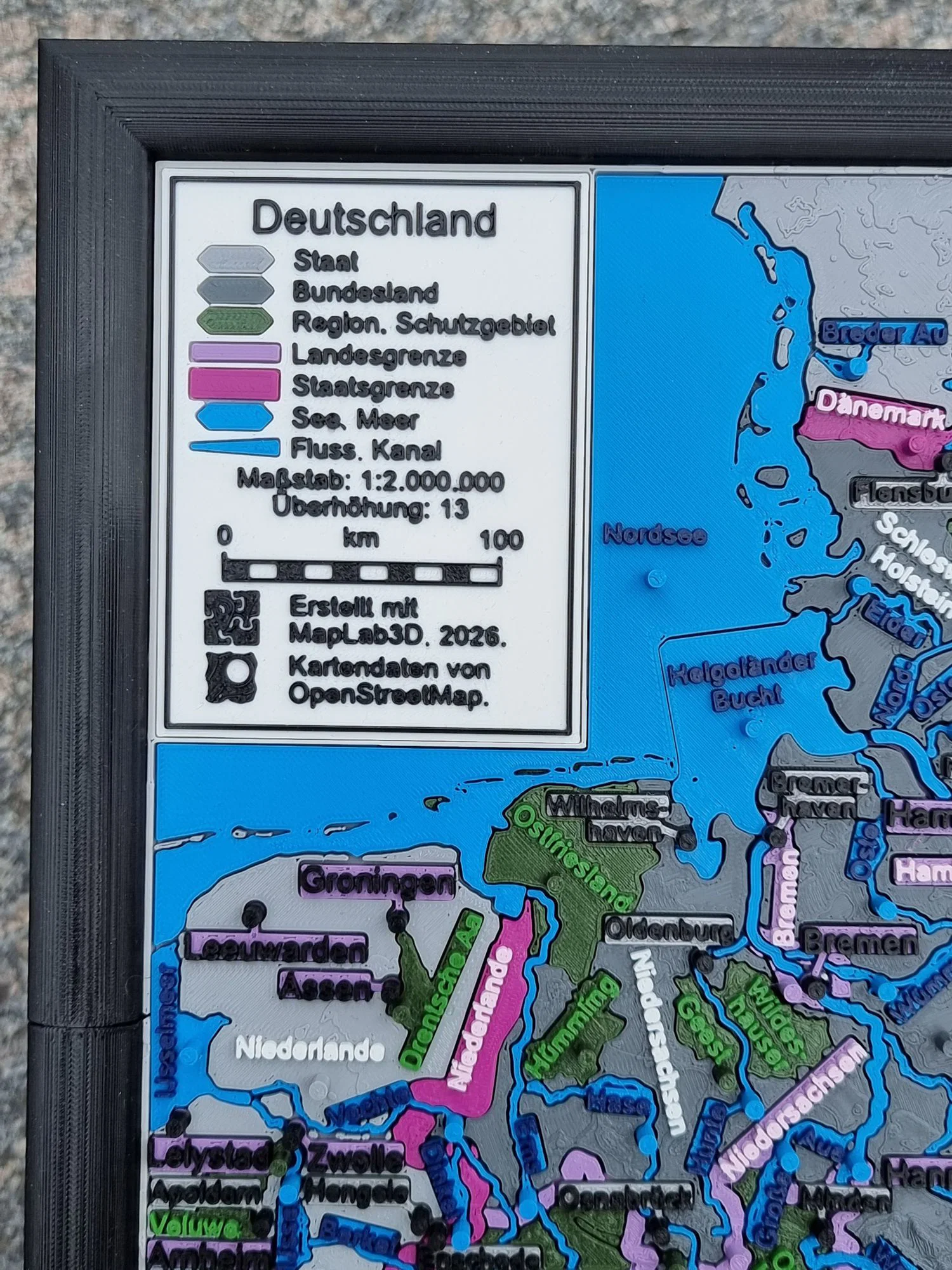

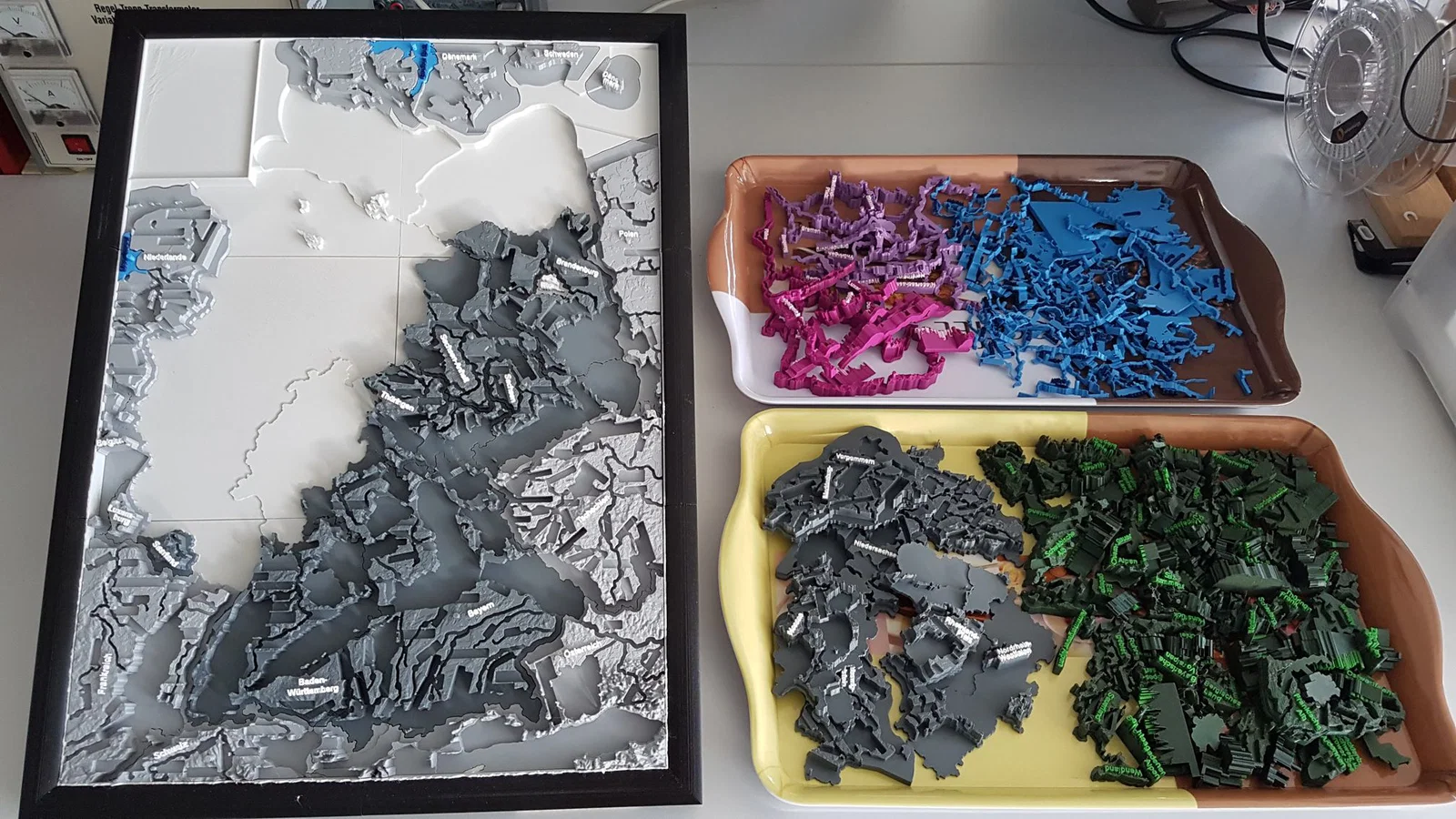

Bản đồ gồm 446 mảnh ghép có chú thích, một bảng chú giải, 6 tấm nền và 6 mảnh khung. Đây là món quà tuyệt vời cho người thích chơi ghép hình, dùng để giải trí hoặc trang trí nhà cửa. Một ứng dụng rất hay là dùng trong trường học để giúp học sinh học địa lý một cách thú vị. Các trường có thể tự in bản đồ hoặc tạo ra phiên bản riêng cho các dự án học tập.

Bản đồ được tạo bằng ứng dụng MapLab3D, phát triển tại Đại học Baden-Württemberg (Đức). MapLab3D là công cụ miễn phí giúp tạo mô hình bản đồ 3D từ dữ liệu OpenStreetMap và dữ liệu độ cao mà không cần phần mềm CAD. Hướng dẫn tạo bản đồ Đức có tại OpenStreetMap Wiki. Thông tin thêm về ứng dụng xem tại GitHub và MapLab3D Wiki.

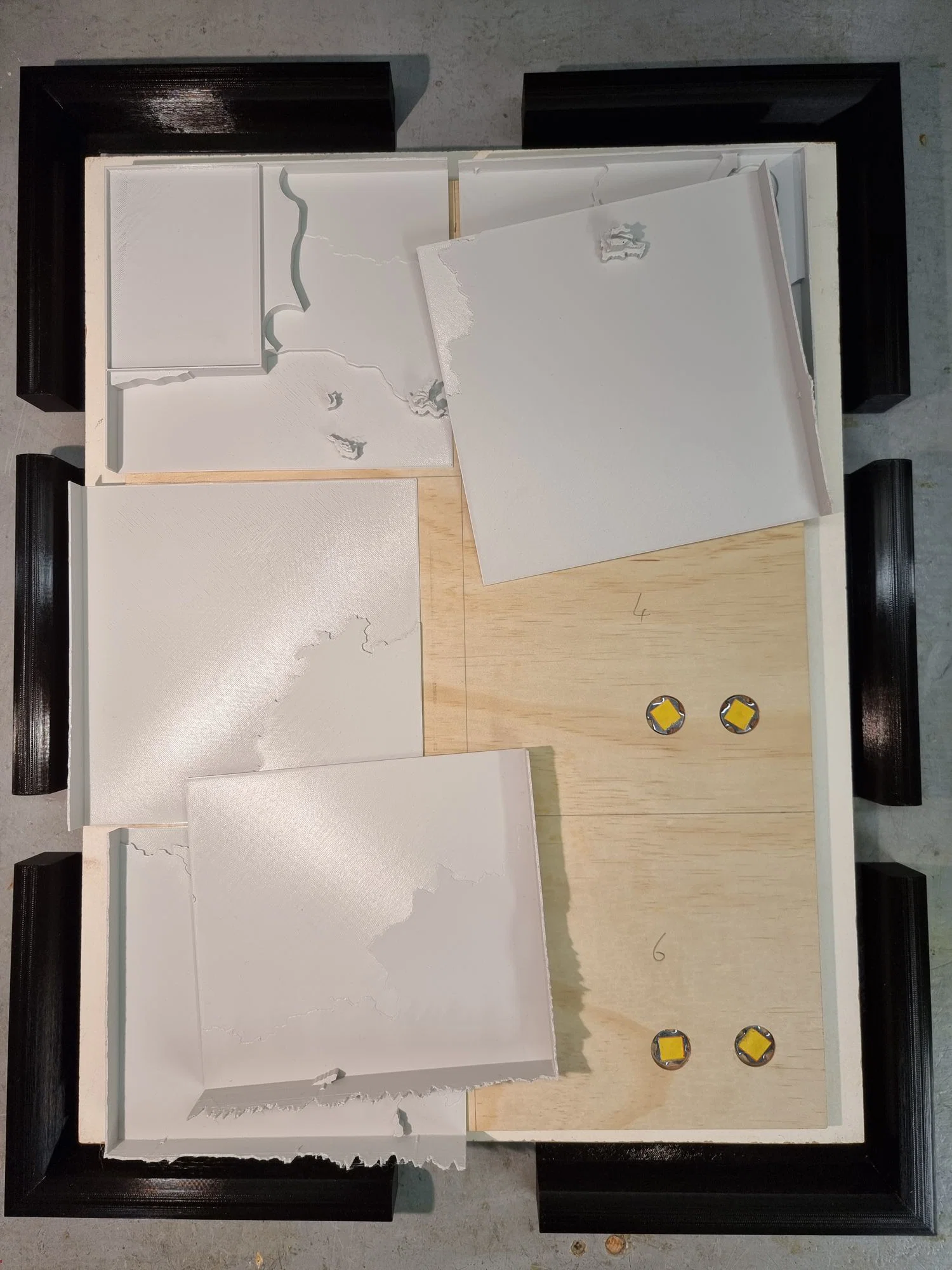

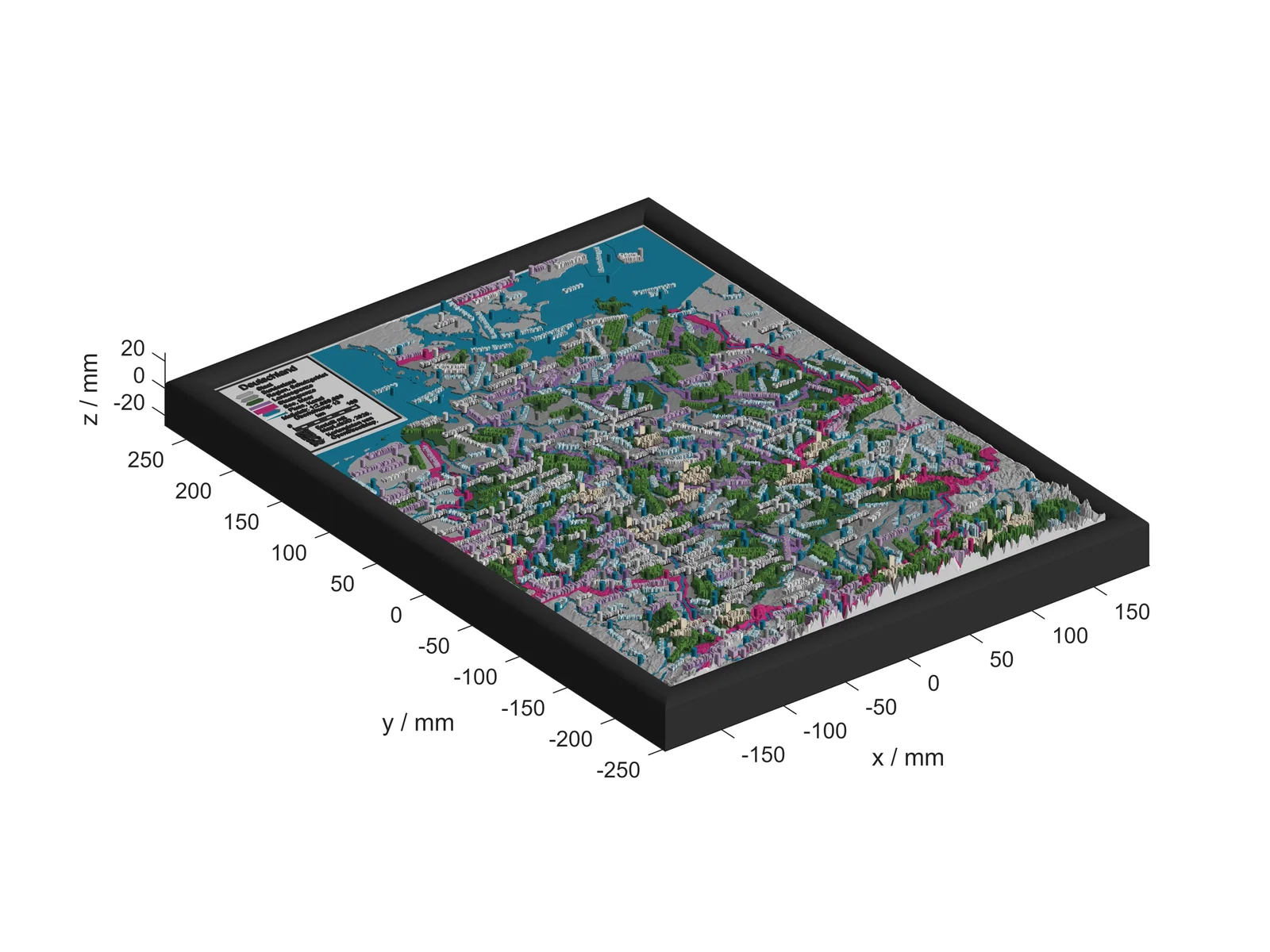

Cần máy in 3D Dual-Extruder với bàn in tối thiểu 209mm x 189mm. Kích thước bản đồ không khung là 350mm x 485mm, có khung là 390mm x 525mm. Bạn cần một tấm đế (ví dụ ván ép) dày 12mm, kích thước khoảng 349mm x 484mm để vừa vặn trong khung.

Phiên bản cho máy in 3D Single-Extruder có tại đây.

Ảnh minh họa là phiên bản đầu tiên. Các tệp STL đã được cải tiến và chưa được in thử. Mọi người hãy chia sẻ ảnh thành quả (Make) và bình luận nhé!

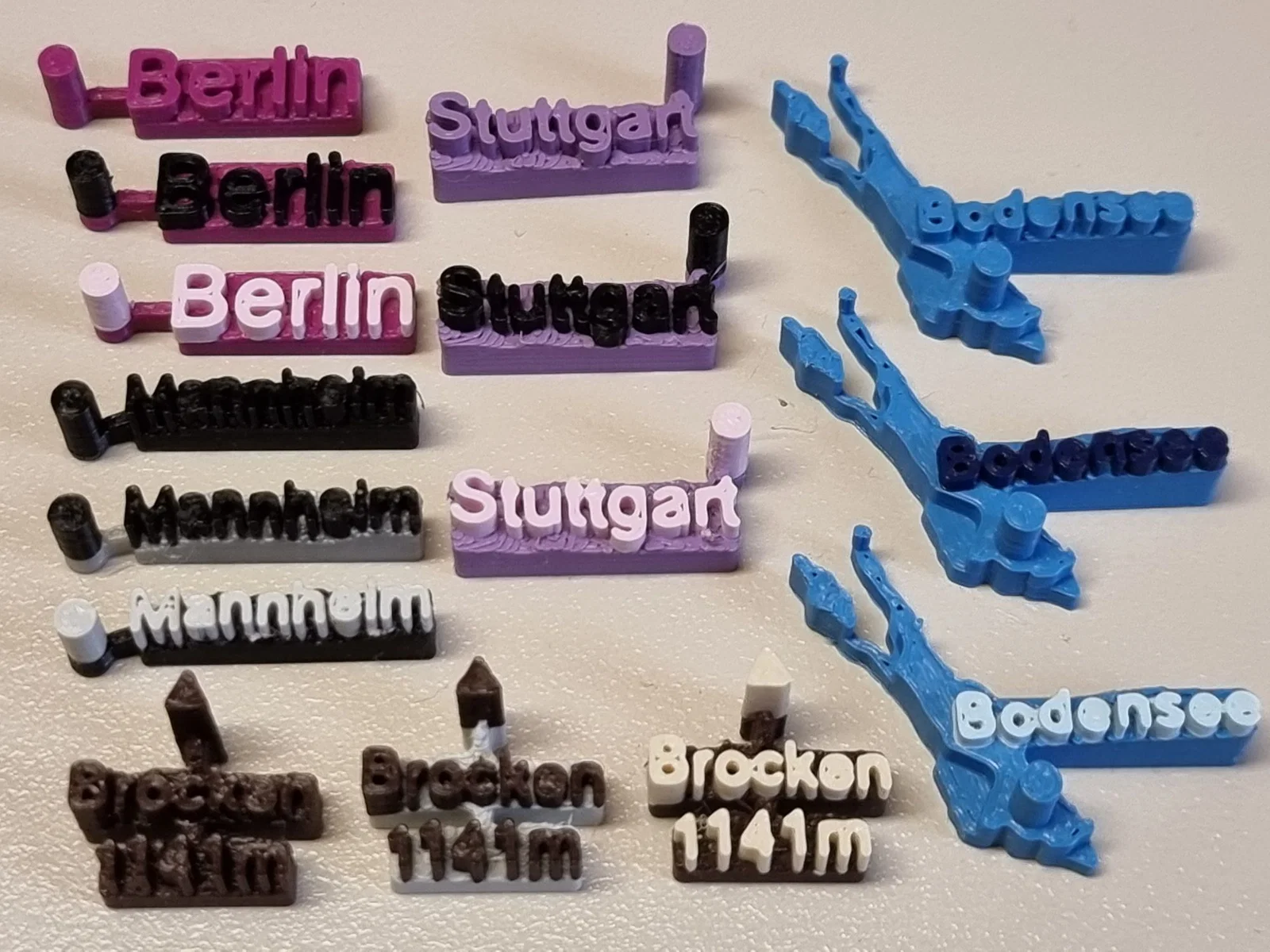

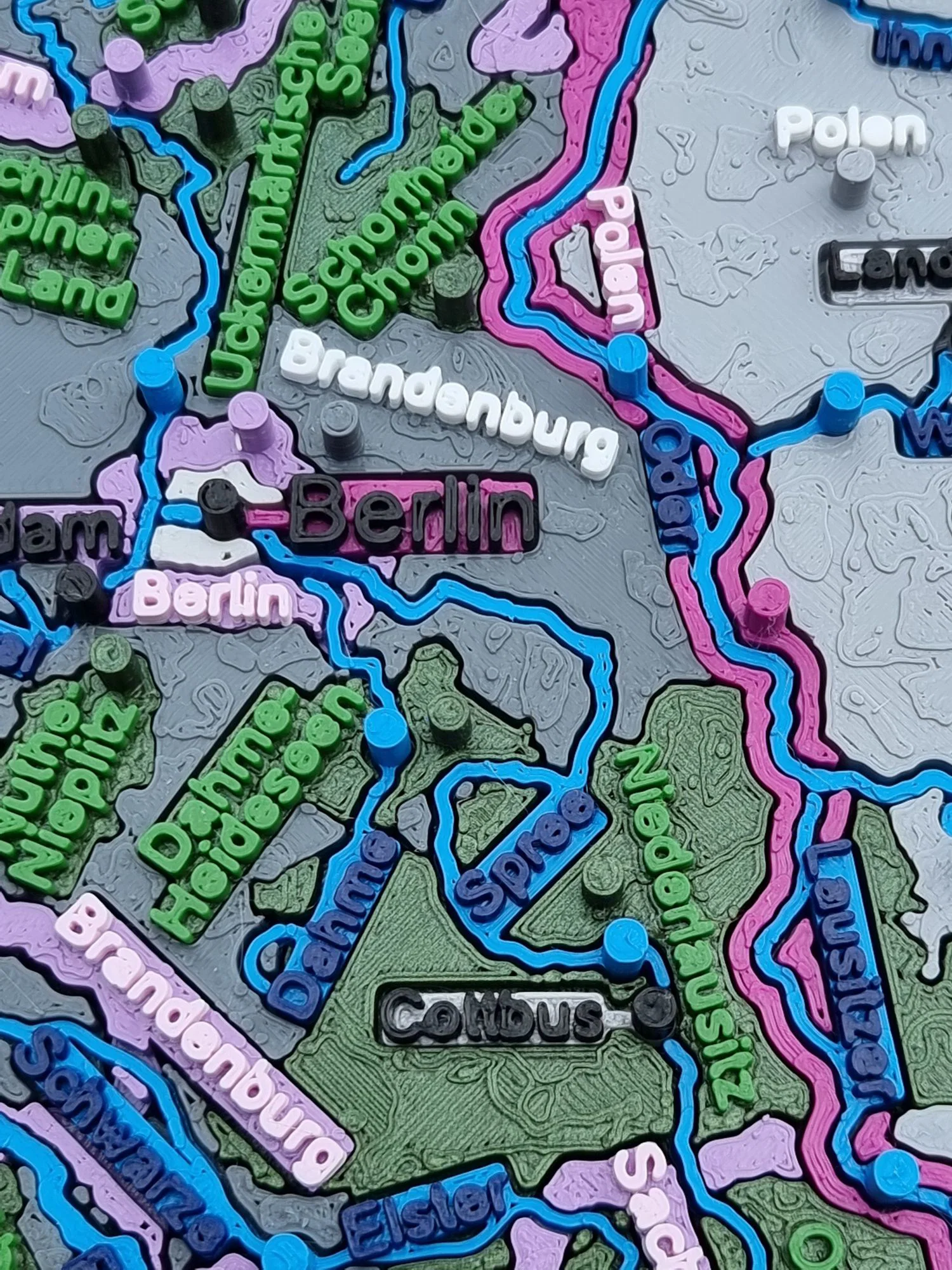

Sau khi thử nghiệm, chữ sáng màu trên nền tối dễ đọc hơn. Dưới đây là gợi ý phối màu:

  • C001: Tấm nền: Fillamentum - PLA Extrafill - Electric Grey
  • C002: Chú giải: Fillamentum - PLA Extrafill - Traffic White
  • C003: Diện tích bang: BASF - BASF Ultrafuse - grau
  • C004: Diện tích tiểu bang: Fillamentum - PLA Extrafill - Iron Grey
  • C005: Khu vực và bảo tồn: Polymaker - PolyLite PLA - Sparkle Dark Green
  • C011: Biên giới tiểu bang: FormFutura - EasyFil ePLA - Blue Lilac
  • C012: Biên giới quốc gia: Fillamentum - PLA Extrafill - Traffic Purple
  • C016: Thủy vực: Maertz - Maertz - Himmelblau
  • C026-C029: Nền tên gọi: Chocolate Brown, Traffic Black, Blue Lilac, Traffic Purple
  • C034: Khung: Fillamentum - PLA Extrafill - Traffic Black
  • C030-C037: Văn bản/Chữ viết: Nhiều màu sắc (Light Ivory, Electric Grey, Traffic Black, Traffic White, Green Grass, Matt Mauve, Matt Polar Blue).

Tổng cộng cần khoảng 2,5 kg nhựa và 6,5 ngày in. Có 147 tệp STL, tạo ra 80 lần in riêng biệt. Tên tệp STL chứa thông tin về dự án, màu sắc (Cxxxx), số thứ tự mảnh (Txxxx), và độ cao (zmin, zcenter).

Các tệp tải xuống bao gồm: Checklist in ấn, hướng dẫn lắp ghép (PDF/JPG), mô hình 3D, bản vẽ đế dựng và ảnh thực tế.

Chúc mọi người lắp ghép bản đồ vui vẻ!

Nguồn dữ liệu:

  • Dữ liệu bản đồ từ OpenStreetMap.
  • Dữ liệu độ cao từ Cục Khảo sát Địa chất Hoa Kỳ USGS.

Coi thêm Ẩn bớt

Thông số in

Định dạng
pdfstltxt
Số file mô hình
150
Tổng dung lượng
249,5 MB
File lớn nhất
9,7 MB
