Đế dựng màn hình M5Stack Paper Color e-paper

Đế dựng cho M5Stack Paper Color e-paper Display (SKU: C151), tích hợp sẵn phần quản lý dây cáp USB C. Bạn cũng có thể xem thêm phiên bản đặt dọc (portrait) .

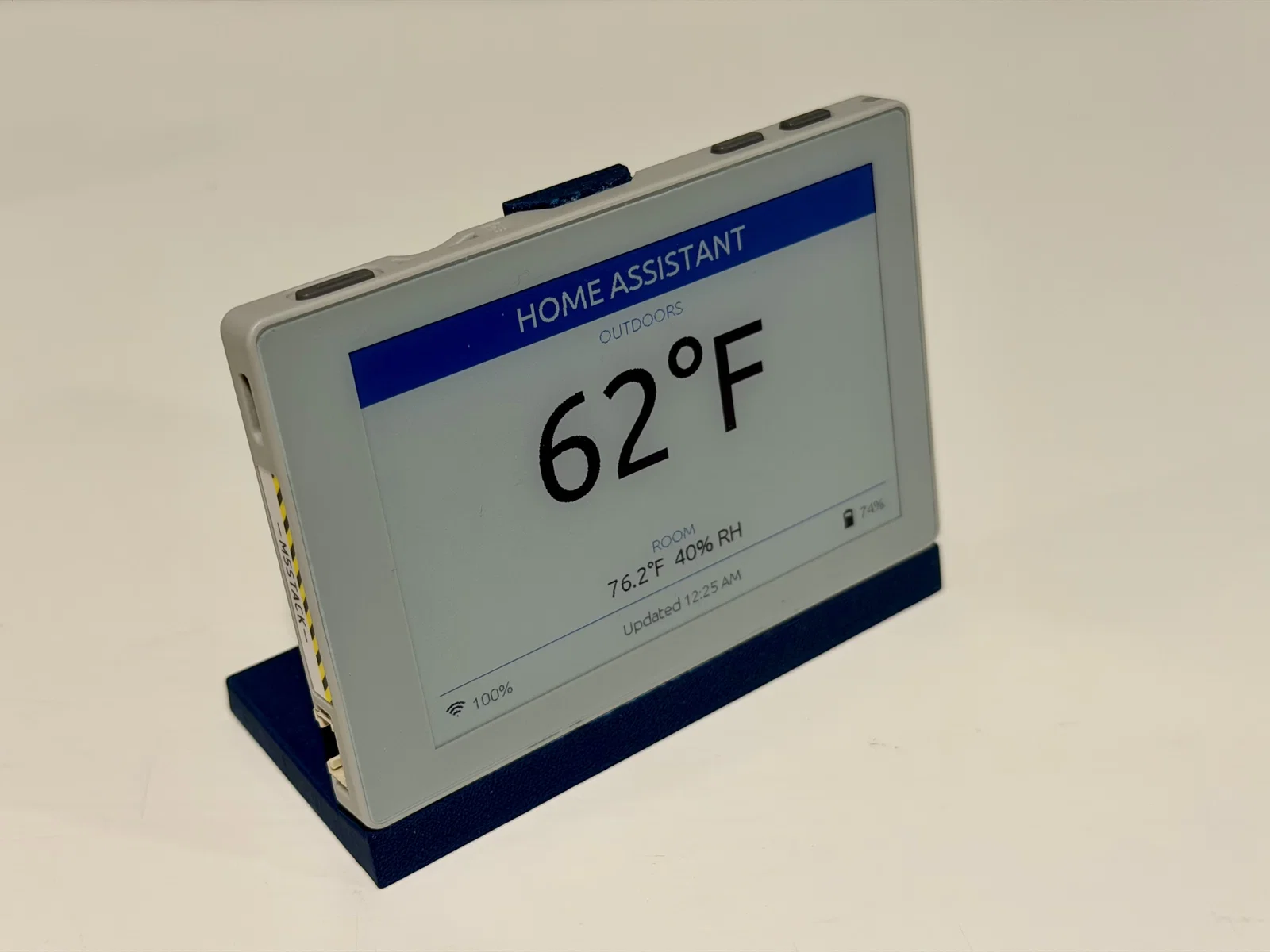

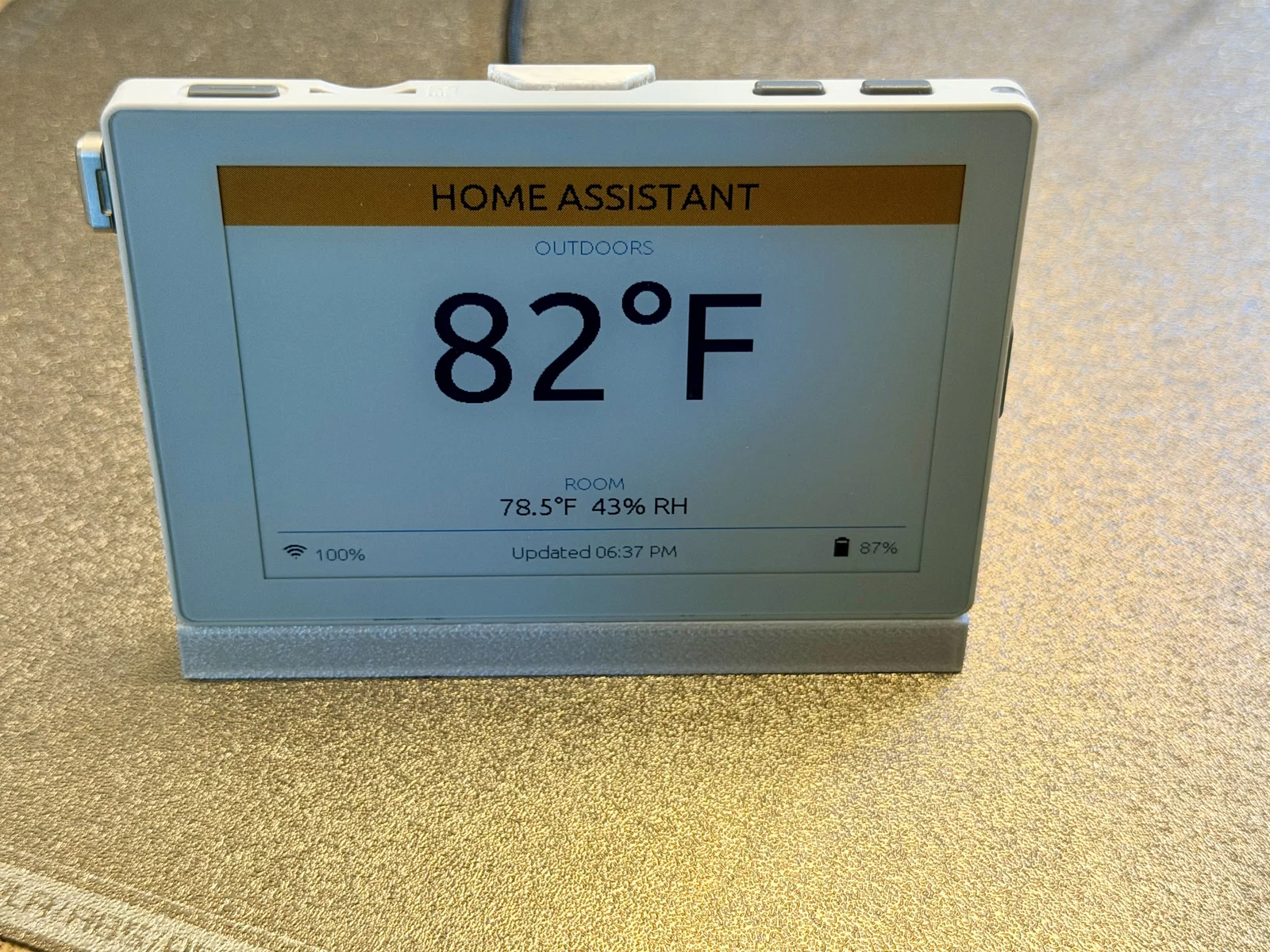

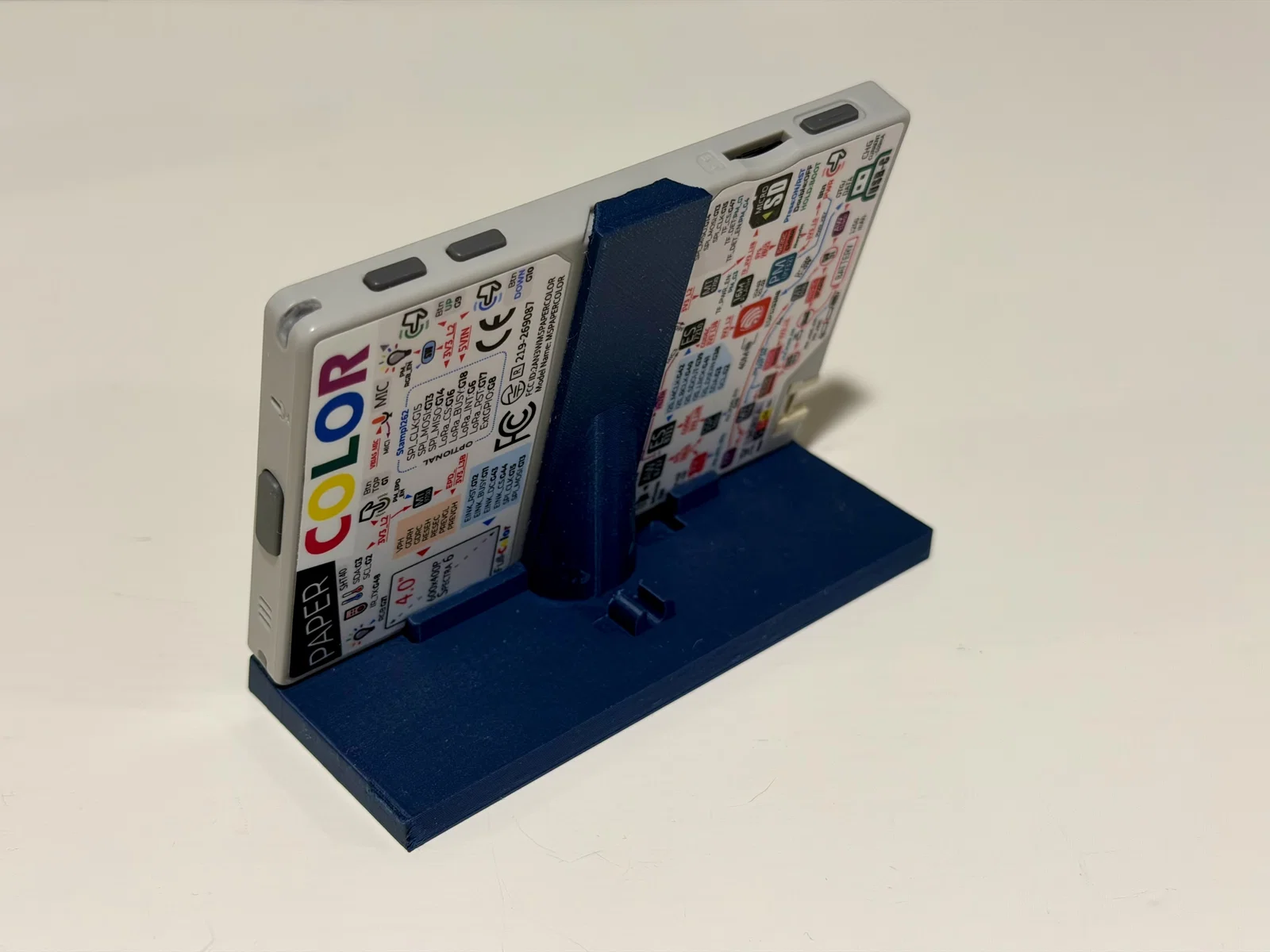

Đế được thiết kế để khớp hoàn hảo với các rãnh kẹp sẵn có trên thiết bị. Màn hình được đặt ở góc nghiêng giúp bạn dễ dàng quan sát.

Lưu ý khi in với support

• Nếu bạn có hỗ trợ in Support bằng vật liệu PLA/PETG chuyên dụng: Mình khuyên bạn nên in úp mặt trước xuống, dùng lớp đệm support bằng PLA/PETG để dễ dàng tách rời mà không để lại dấu. Khi in úp, các lớp support nằm cùng hướng giúp giảm thiểu việc thay nhựa và tiết kiệm thời gian in.

• Nếu không có vật liệu support chuyên dụng: Mình gợi ý bạn in nằm nghiêng về phía bên trái để tăng độ cứng cáp cho phần kẹp. Bạn cũng có thể in đặt phần đáy xuống nếu muốn bề mặt trông sạch đẹp hơn... nhưng hãy cẩn thận đừng bẻ hay tác động lực quá mạnh lên kẹp khi gắn hoặc tháo màn hình để tránh gãy theo đường layer.

Sản phẩm in bằng PLA rất tốt, nhưng nếu bạn muốn sử dụng lâu dài thì dùng PETG sẽ bền bỉ hơn.

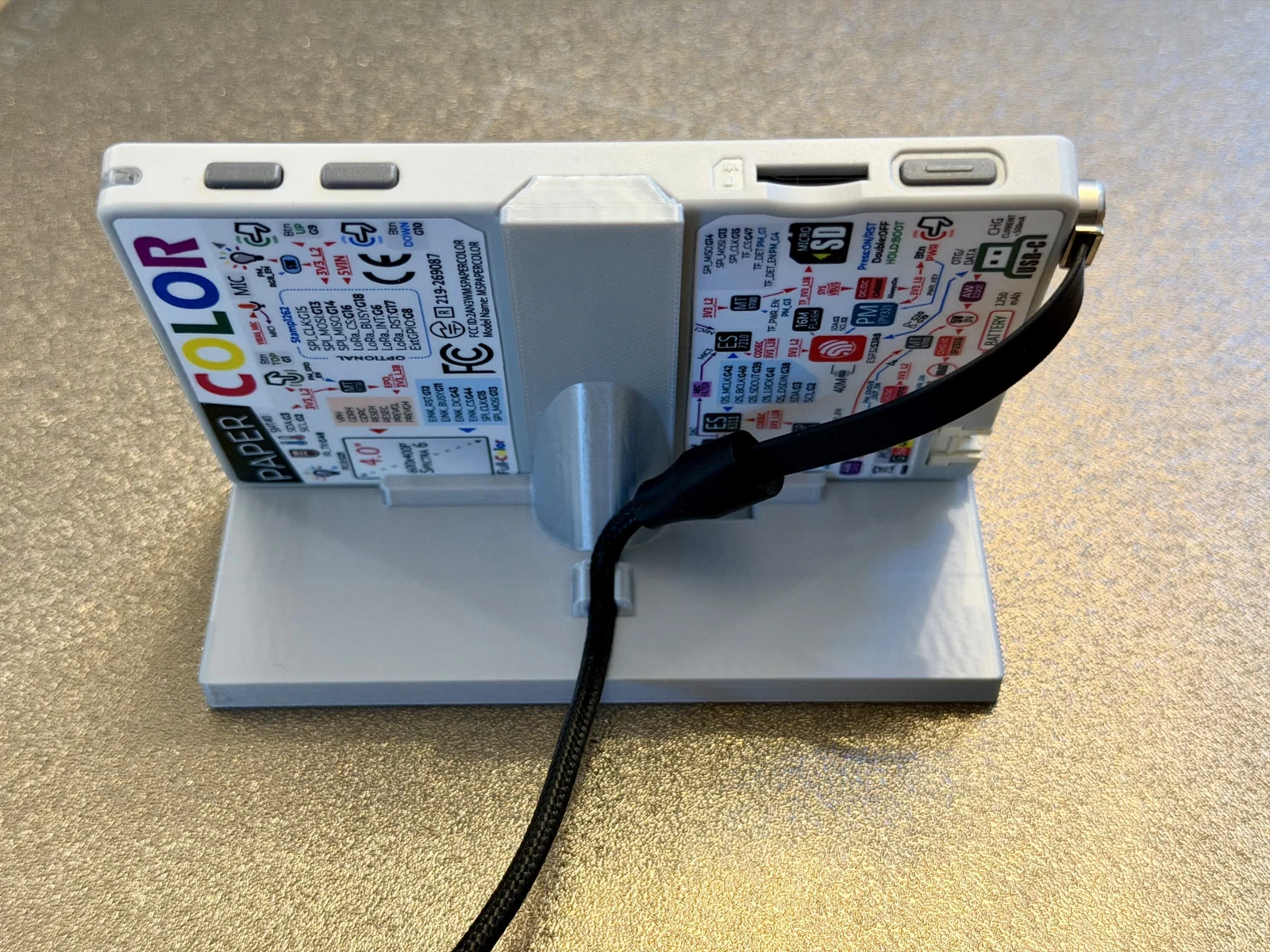

Nếu bạn dự định cắm điện qua cổng USB thay vì dùng pin sạc tích hợp, mình gợi ý dùng loại cáp USB-C đầu bẻ góc 90 độ (kiểu low-profile) (ví dụ) để trông gọn gàng và thẩm mỹ hơn. Phần quản lý cáp tích hợp phù hợp với loại cáp có đường kính khoảng 3mm - bạn có thể xem thêm trong hình.

Được in bằng vòi phun (nozzle) 0.4mm. Độ cao lớp in (layer height) 0.08mm cho bề mặt cực kỳ đẹp, nhưng 0.2mm cũng hoàn toàn ổn cho mục đích sử dụng này.
