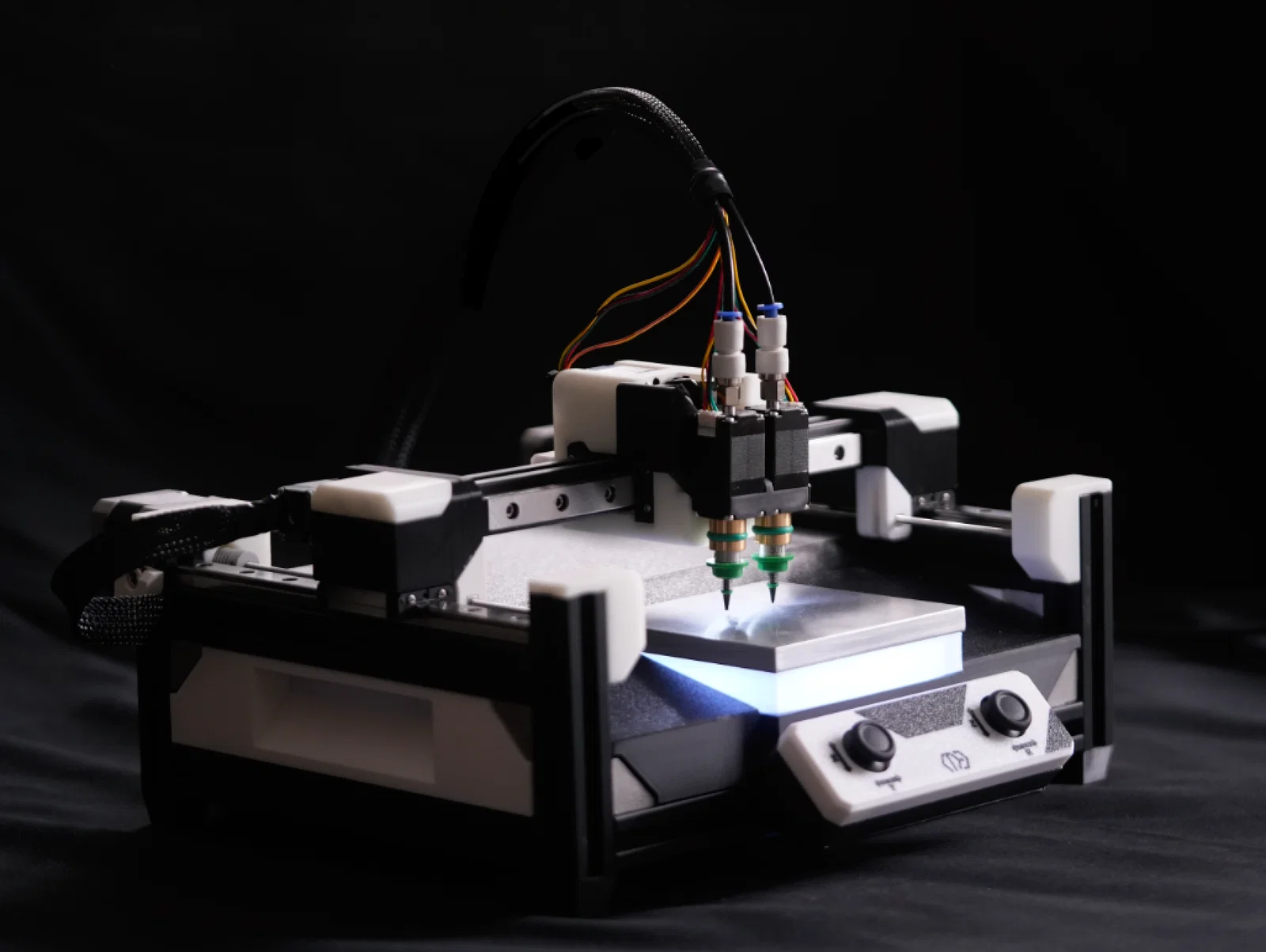

Máy Gắp và Đặt Linh Kiện Thủ Công (Manual Pick and Place Machine)
- Lượt tải
- 530
- Lượt thích
- 207
- Lượt coi
- 5.178
- Bản remix
- 0
- Bình luận
- 0
File 38 236,5 MB
- SideHandleFlipped_1782395460.stlSTL · 2,6 KB
- WireClamp_1782395461.stlSTL · 231,4 KB
- SideHandle_1782395462.stlSTL · 2,6 KB
- LEDdiffuser_1782395463.stlSTL · 76,1 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #404633
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC0 — Phạm vi công cộng
Mô tả
Đây là các file thiết kế cho dòng máy Manual PnP do Magmabow (là mình) phát triển.
Bạn có thể xem video hướng dẫn về dự án này tại đây!
Linh kiện phần cứng quan trọng:
4x Ray trượt MGN12H kèm block - 200mm
1x Ray trượt MGN7H kèm block - 50mm
1x Cụm Nema8 PnP sử dụng đầu phun Juki504
1x Cụm Nema8 PnP sử dụng đầu phun Juki501
2x Động cơ Nema8 với trục 10mm đường kính 4mm
2x Động cơ Nema17
4x Nhôm định hình 2020 - 250mm
4x Nhôm định hình 2020 - 200mm
4x Nhôm định hình 2020 - 100mm
2x Khớp nối trục 5-3mm
1x Khớp nối trục 4-3mm
1x Thanh ren M3 - khoảng 212mm
2x Thanh ren M3 - khoảng 198mm
3x Bạc lót đồng - đường kính ngoài 6mm, lỗ trong 3mm, rộng 5mm
1x Tấm nhôm - 9x100x100mm
2x Bơm chân không 24V (đảm bảo ống của bạn vừa vặn)
2x Ống dẫn PTFE (4mm - loại dùng cho máy in 3D)
Máy này chủ yếu được lắp ráp bằng ốc vít M3 và M5, nhưng cũng cần một số linh kiện M2. Mình khuyên bạn nên mua sẵn một bộ ốc vít đầy đủ các kích cỡ M. Bạn cần loại ốc máy đầu lục giác (Hex-socket machine screws). Đây là hình ảnh minh họa cho loại ốc này:

Ngoài ra, bạn cũng cần sử dụng đai ốc T-slot M3 và M5 cho các thanh nhôm định hình, đừng quên chuẩn bị cả đai ốc vuông M3 nữa nhé!
Đối với dự án này, mình dùng mạch "Ultimainboard", tuy nhiên bạn cứ thoải mái sử dụng phần cứng và driver điều khiển động cơ bước mà bạn quen dùng. Miễn là bạn đảm bảo có đủ số chân GPIO và 4 kênh Analog là được.
Mình gợi ý nên in toàn bộ linh kiện bằng nhựa ASA. Nếu cần, bạn có thể dùng PLA cho các bộ phận không chịu lực, ví dụ như nắp che linh kiện điện tử hoặc các chi tiết tay cầm bên hông. Riêng phần chân đế thì nên dùng nhựa TPU. Không có bộ phận nào bắt buộc phải in bằng máy in resin cả, thực tế toàn bộ máy đều có thể in bằng máy FDM, tuy nhiên mình vẫn khuyên dùng resin để có kết quả tốt nhất. Điều này đặc biệt quan trọng đối với các bộ phận được dán nhãn "ToolheadMain", "XmotorMount" và "YaxisBlockMount".
Các bo mạch PCB và một số linh kiện in resin mình đều đặt gia công tại PCBWay. Bạn có thể tham khảo ở đây nhé! Dùng link này để được tặng $5 credit cho tài khoản mới: https://pcbway.com/g/WQ1kw6
Thông số in
- Định dạng
- inostepstlzip
- Số file mô hình
- 38
- Tổng dung lượng
- 236,5 MB
- File lớn nhất
- 45,1 MB
