Giá đỡ breadboard với đầu nối nguồn và mặt đất chung

Cập nhật 10/9/23 - Tôi đã thêm các núm có chỉ báo “+” hoặc “-” trên đó. Điều này có thể hữu ích nếu bạn không thể in chúng bằng màu đỏ và đen.

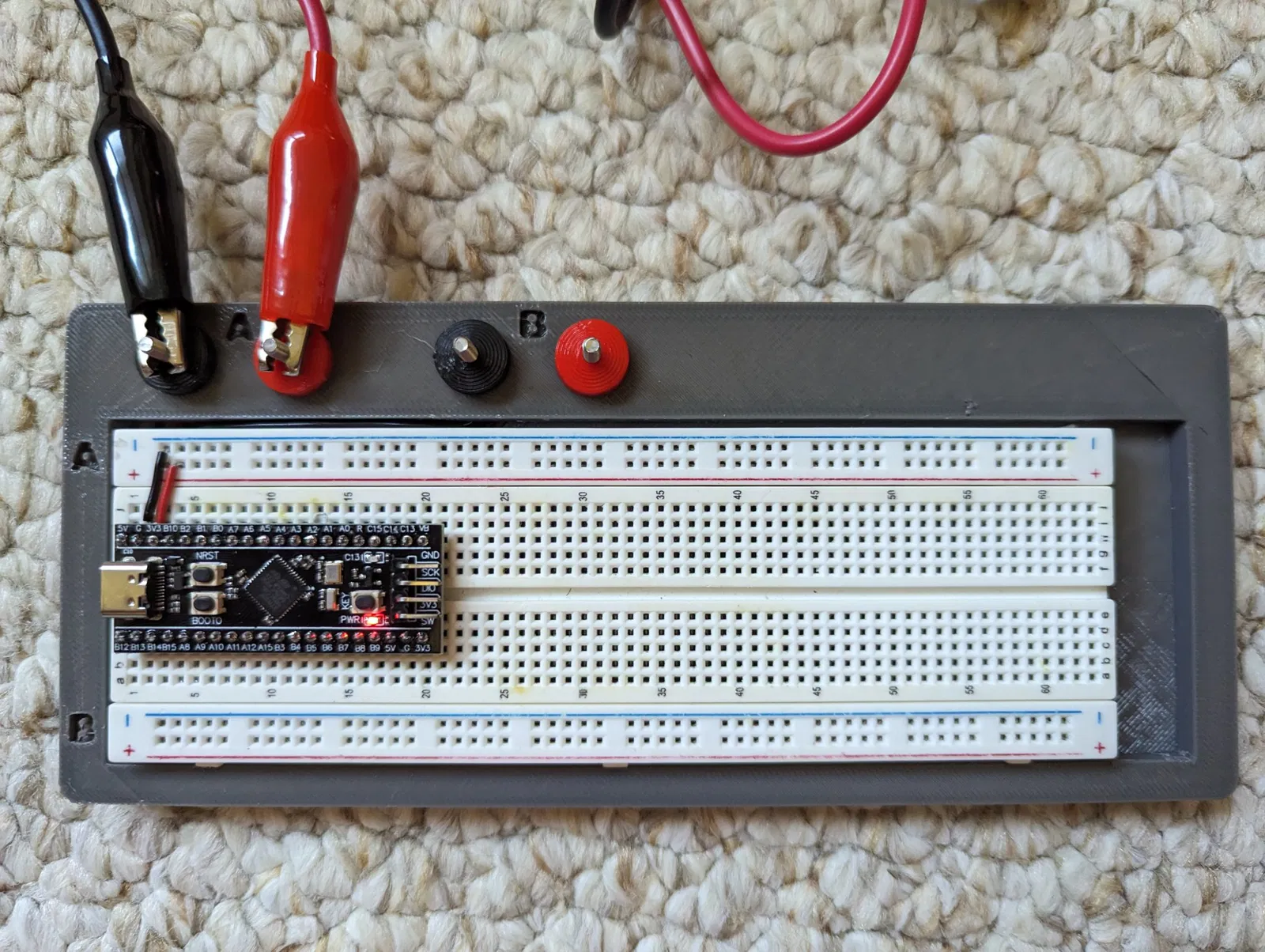

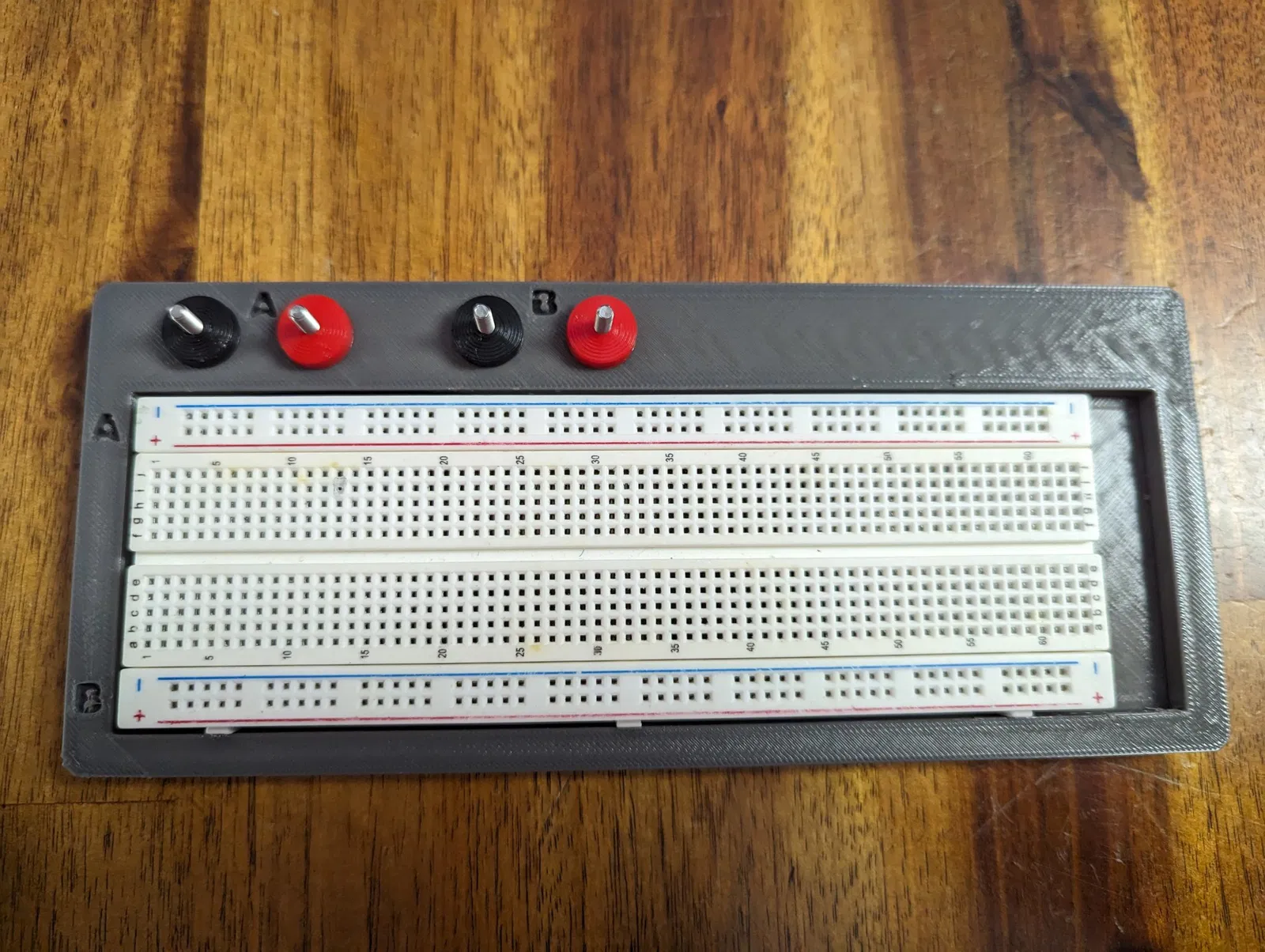

Giá đỡ breadboard này có nguồn điện cho cả hai đường ray, có thể được cấp điện với các điện áp khác nhau nếu cần. Chúng chia sẻ một mặt đất để ổn định.

Hướng dẫn xây dựng

• Chiều cao lớp không quan trọng
• Thêm hỗ trợ trên tấm xây dựng trừ khi cầu nối của bạn thực sự tốt.
• Tôi đã in bằng PLA nhưng không thực sự quan trọng.

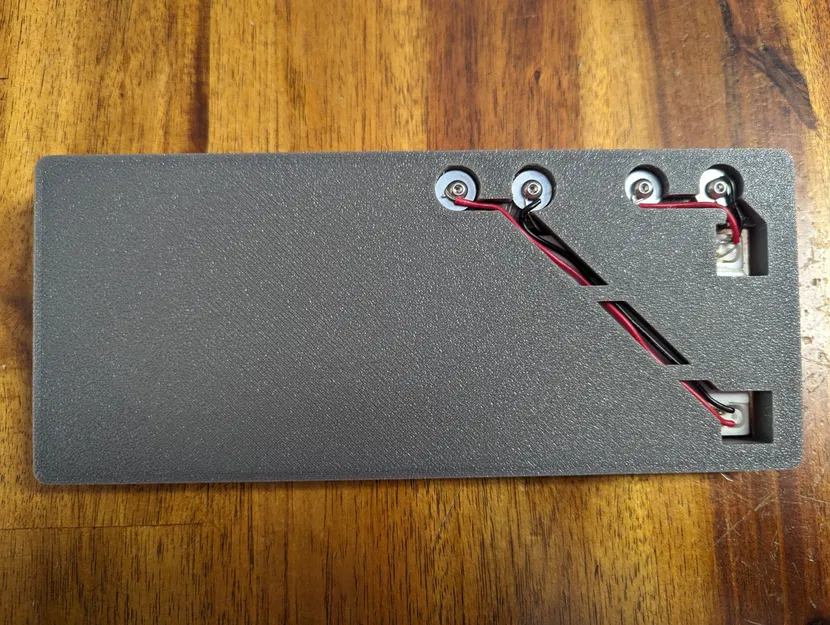

Tôi đã sử dụng vít M3 cho các đầu nối với đệm bên dưới để giữ dây. Chúng vặn ngay vào các núm màu đỏ và đen.
