Bộ Quạt Hút Buồng In Low Profile cho Bambu P2S ver1.0

Đây là mẫu quạt hút buồng in có thiết kế gọn hơn (low profile) so với bộ “P2S Chamber Exhaust Fan Kit” chính hãng của Bambu. Sản phẩm này sử dụng các linh kiện của bộ quạt hút Bambu P2S với giá $20.

Mặc dù thiết kế có vẻ giống với quạt hút chính hãng của Bambu, nhưng đây là một thiết kế hoàn toàn mới, được xây dựng từ đầu. Thiết kế này không liên quan đến Bambu, vì vậy hãy cân nhắc khi sử dụng. Không có bất kỳ bảo hành nào được đưa ra.

Dự án này là sự hợp tác với MadMopar (trên MakerWorld). MadMopar đã có ý tưởng ban đầu về ống xả gọn hơn cho P2S, chạy nhiều bản thử nghiệm, đóng góp ý kiến cải tiến thiết kế và cung cấp toàn bộ hình ảnh thực tế. Xin gửi lời cảm ơn chân thành đến MadMopar!

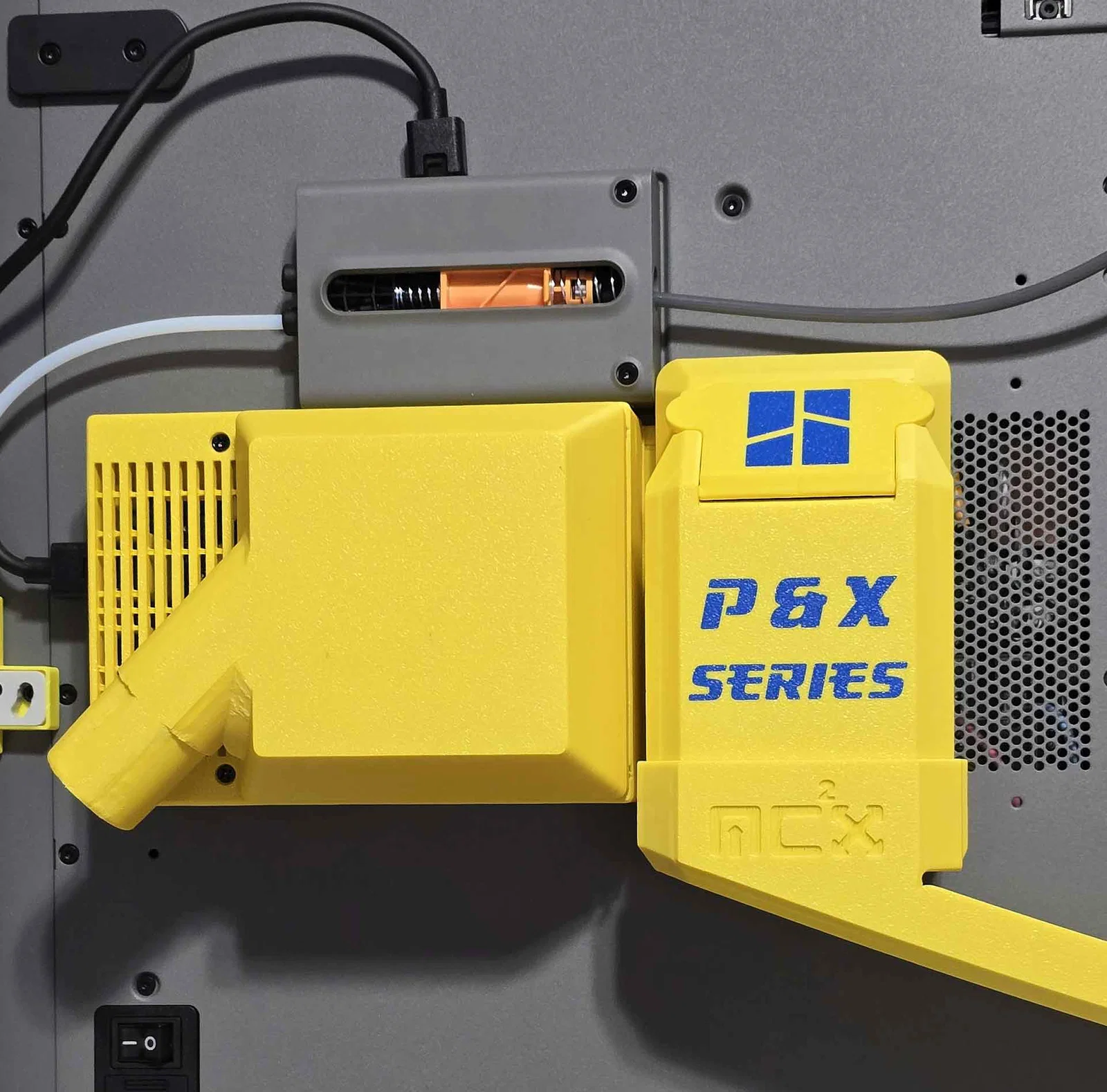

LƯU Ý: Thiết kế này không bao gồm máng xả nhựa (poop chute) trong hình (tấm đế đi kèm không tương thích với máng đó). Mẫu này chỉ bao gồm tấm đế cơ bản cho máng xả. Nếu bạn muốn sử dụng máng xả “Inspectable Waste Chute – Series P / X / H2” của Mc2.project3D như trong hình, bạn có thể tìm thấy tấm đế và thanh trượt tương thích trên MakerWorld tại đây:

https://makerworld.com/en/models/2920654-baseplate-only-for-the-inspectable-waste-chute#profileId-3267976

Tôi và MadMopar đã dành rất nhiều thời gian để hoàn thiện và kiểm thử thiết kế này. Hiện tại mẫu ống dẫn 2 inch đang hoạt động rất tốt. Nếu bạn sử dụng và thấy điểm nào cần cải thiện, hãy cho tôi biết phản hồi. Mặc dù tôi không sở hữu máy P2S, nhưng nếu bạn gặp vấn đề, vui lòng cung cấp ảnh và thông số chính xác để tôi hỗ trợ.

Về chức năng, thiết kế này khác biệt so với Bambu Chamber Exhaust Fan ở những điểm chính:

• Thiết kế gọn hơn, tiết kiệm diện tích phía sau máy in.
• Sử dụng nam châm để giữ ống dẫn thay vì lẫy cài của Bambu, giúp lắp đặt dễ dàng hơn trong không gian hẹp.
• Dịch chuyển quạt hút sang trái vài mm, cho phép lắp được nhiều loại máng xả hơn.
• Có gioăng TPU tùy chọn hoặc dùng băng keo xốp 1.58mm để giảm rò rỉ khí.
• Không có chỗ chứa lọc HEPA như thiết kế của Bambu, chỉ dùng để đẩy khí ra ngoài hoặc vào máy lọc không khí riêng.
• Phức tạp hơn và tốn chi phí hơn vì cần 16 nam châm 10x3mm và nhiều nhựa in hơn.

Hiện có các ống dẫn cho ống mềm đường kính trong 2" hoặc 2.5", với các góc 45°, 90° và thẳng. Các ống 2.5" chưa được kiểm nghiệm.

Tôi có thể đăng thiết kế này lên MakerWorld trong tương lai, nên rất mong bạn không tự ý đăng tải lên đó. Cảm ơn vì đã thấu hiểu.

Phần cứng cần thiết (ngoài bộ quạt Bambu P2S):

• 2x M3x20 FHCS
• 2x M3x14 FHCS
• 4x M5x10 ốc tự ren cho quạt
• 16x Nam châm trụ 10x3mm
• Băng keo xốp 1/16" (tùy chọn)
• Keo dán sắt

In ấn:

Có hai cấu hình chính: một cho ABS (dùng brim/mouse ears để tránh cong vênh) và một cho PETG (không cần brim). Cả hai dùng tấm in nhám, nhưng với gioăng TPU thì nên dùng tấm Engineering Plate và bôi keo để dễ tháo.

Các tùy chọn L-Clip: A. Dùng với băng keo xốp 1/16" (plate 04) B. Không dùng băng keo hoặc gioăng TPU (plate 05) C. Dùng với gioăng TPU (plate 04)

Lắp ráp:

1. Xác định dùng gioăng TPU hay băng keo trước khi in.
2. Lắp L-Clip vào tấm đế (cần keo dán).
3. Tháo 2 ốc quanh máng xả.

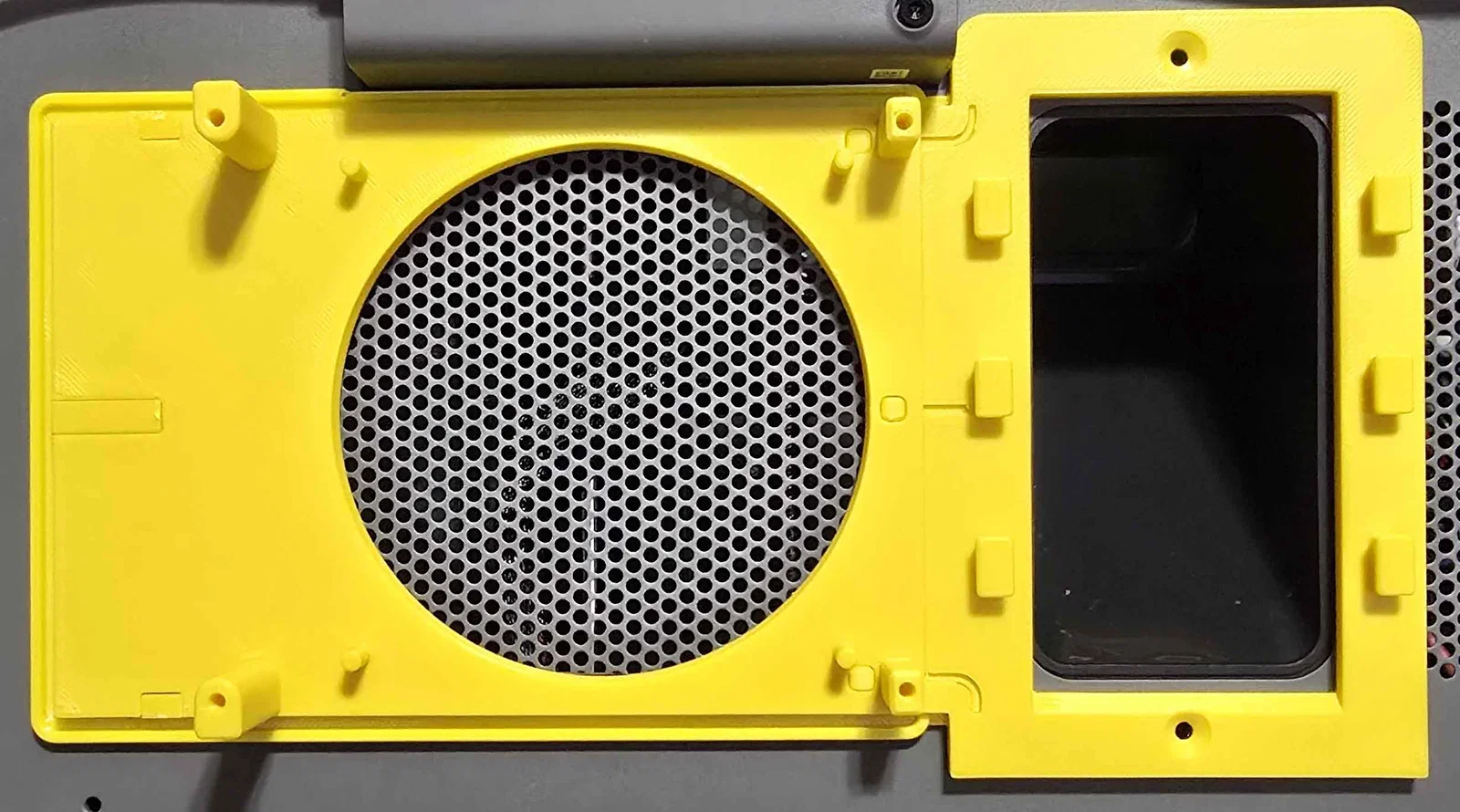

4. Nếu dùng gioăng TPU (màu cam), lắp vào tấm đế.
5. Lắp tấm đế vào máy, dịch chuyển sang trái cho khớp rồi bắt ốc.

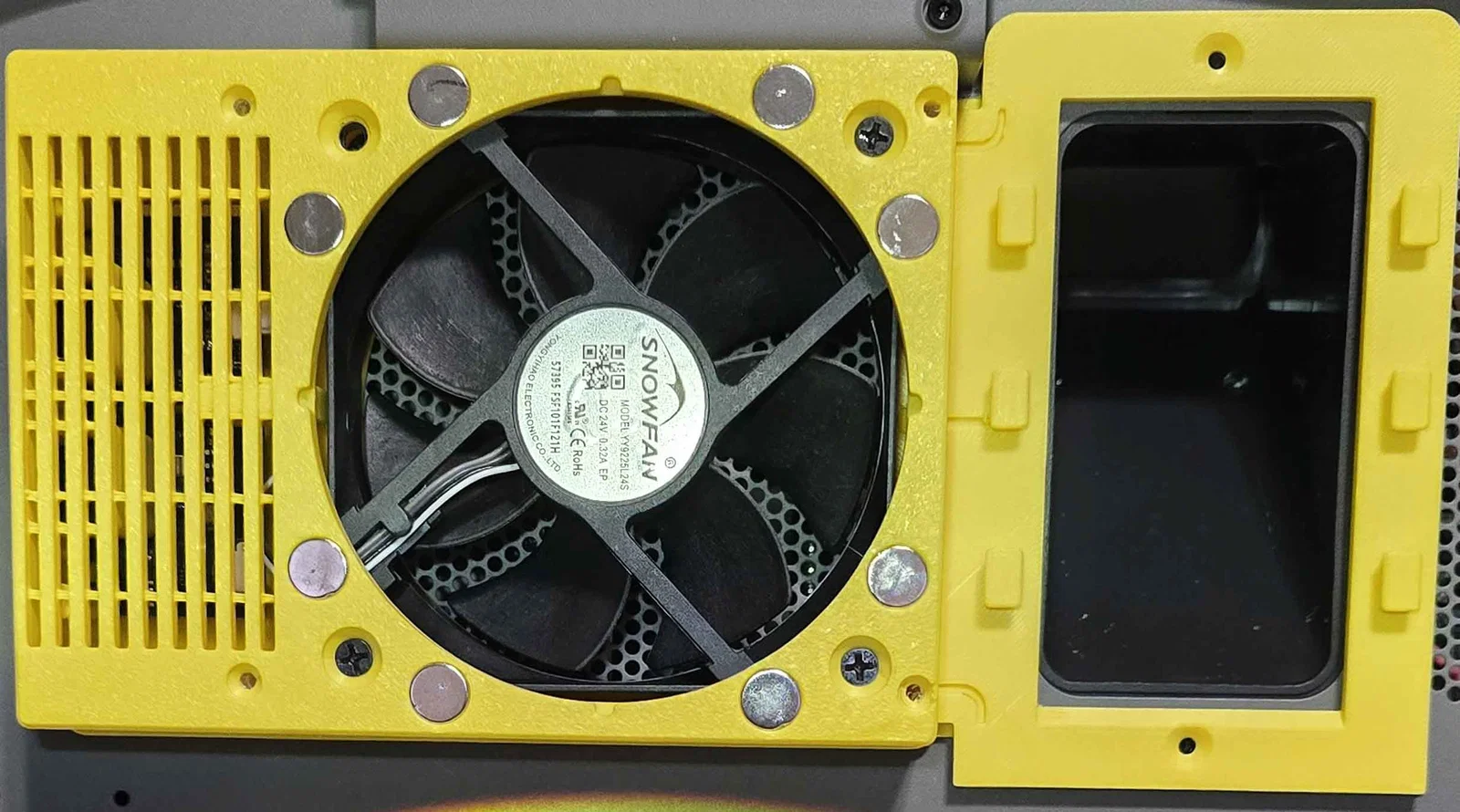

6. Lắp 8 nam châm vào nắp, chú ý chiều cực nam châm.

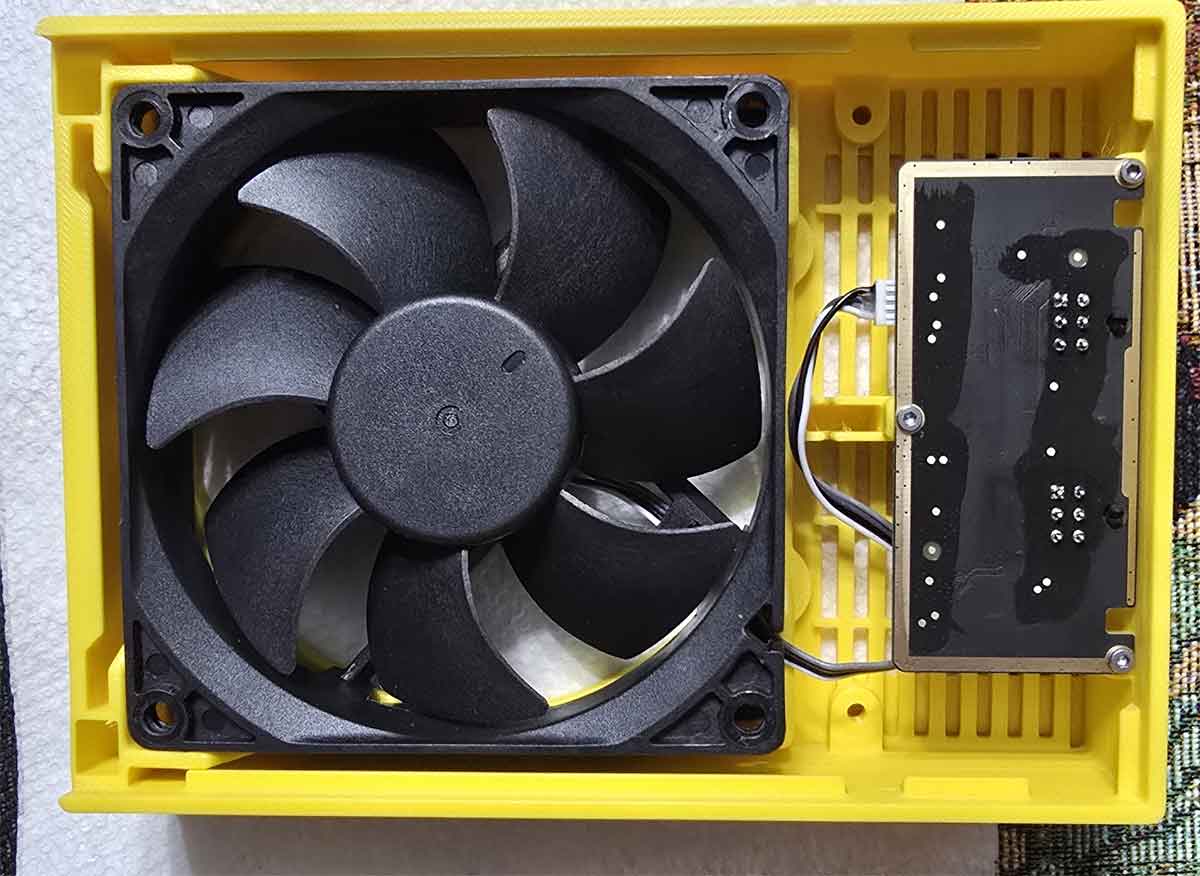

7. Lắp quạt vào nắp bằng ốc M5x10.
8. Kết nối dây quạt vào mạch P2S.
9. Lắp mạch vào nắp bằng 3 ốc đi kèm bộ P2S.
10. Quản lý dây thừa trong khe quản lý dây.
11. Kiểm tra lại dây nhợ.
12. Lắp nắp vào tấm đế bằng ốc M3.

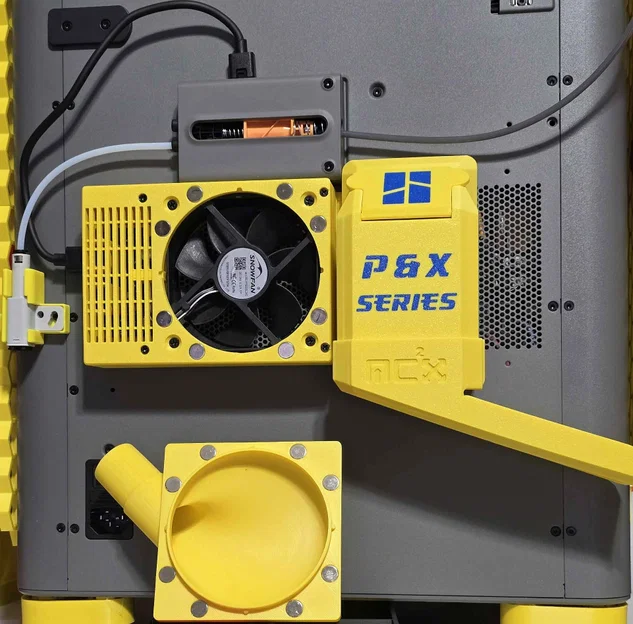

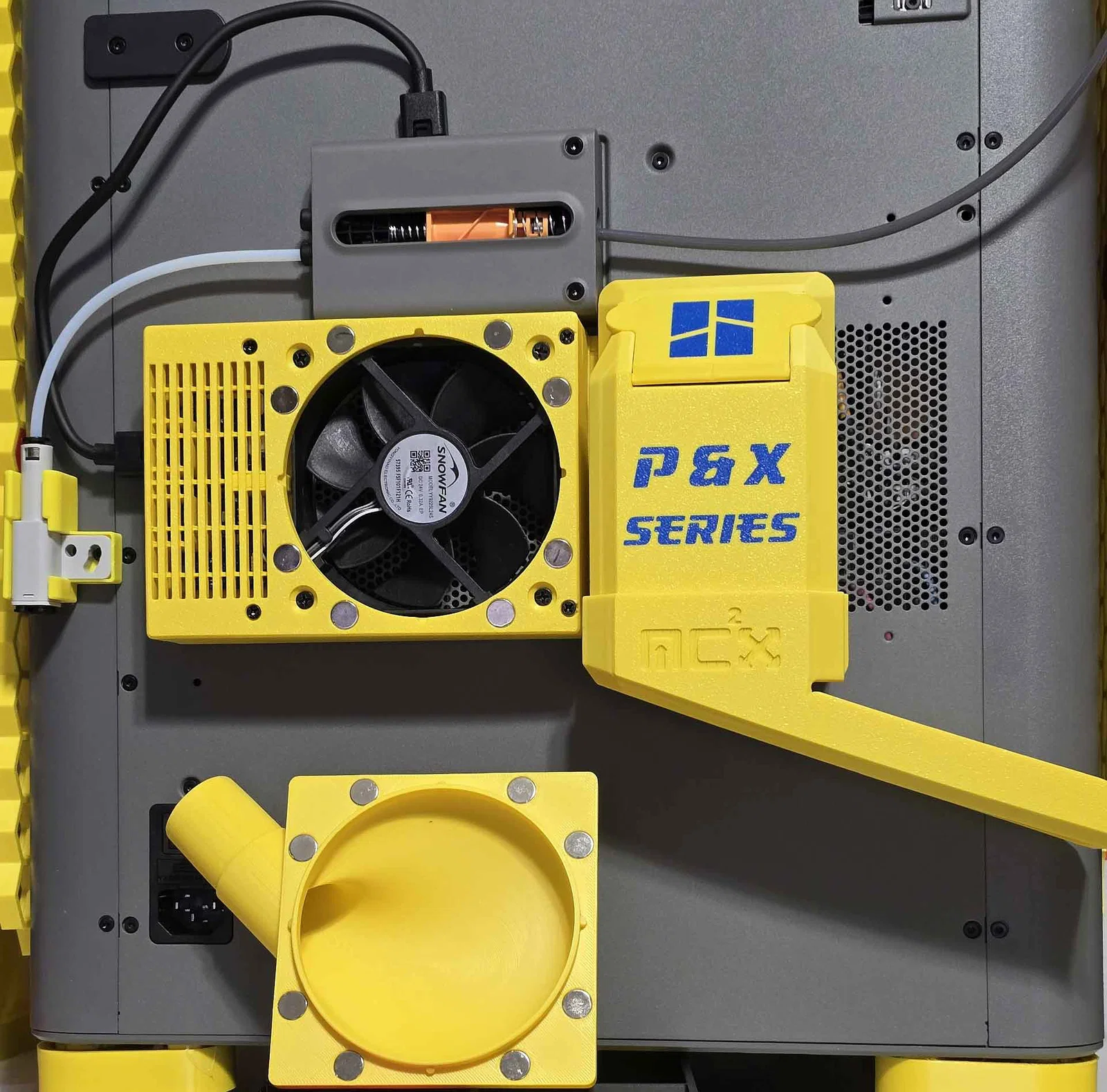

13. Lắp 8 nam châm còn lại vào ống dẫn (chú ý cực để hút vào nắp).
14. Lắp ống dẫn vào nắp.

Hãy để lại phản hồi để tôi cải thiện thiết kế nhé!
