Chân đế và trụ thay thế cho Bosch RM 3 Professional
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 31
- Bản remix
- 0
- Bình luận
- 0
File 4 3,2 MB
- bosch_rm_3_screw_foot_final_1782389489.3mf3MF · 133,1 KB
- bosch_rm_3_screw_leg-14mm_1782389490.3mf3MF · 130,4 KB
- bosch_rm_3_screw_leg-14mm_1782389491.fcstdFCSTD · 1,3 MB
- bosch_rm_3_screw_foot_final_1782389493.fcstdFCSTD · 1,6 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #404578
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

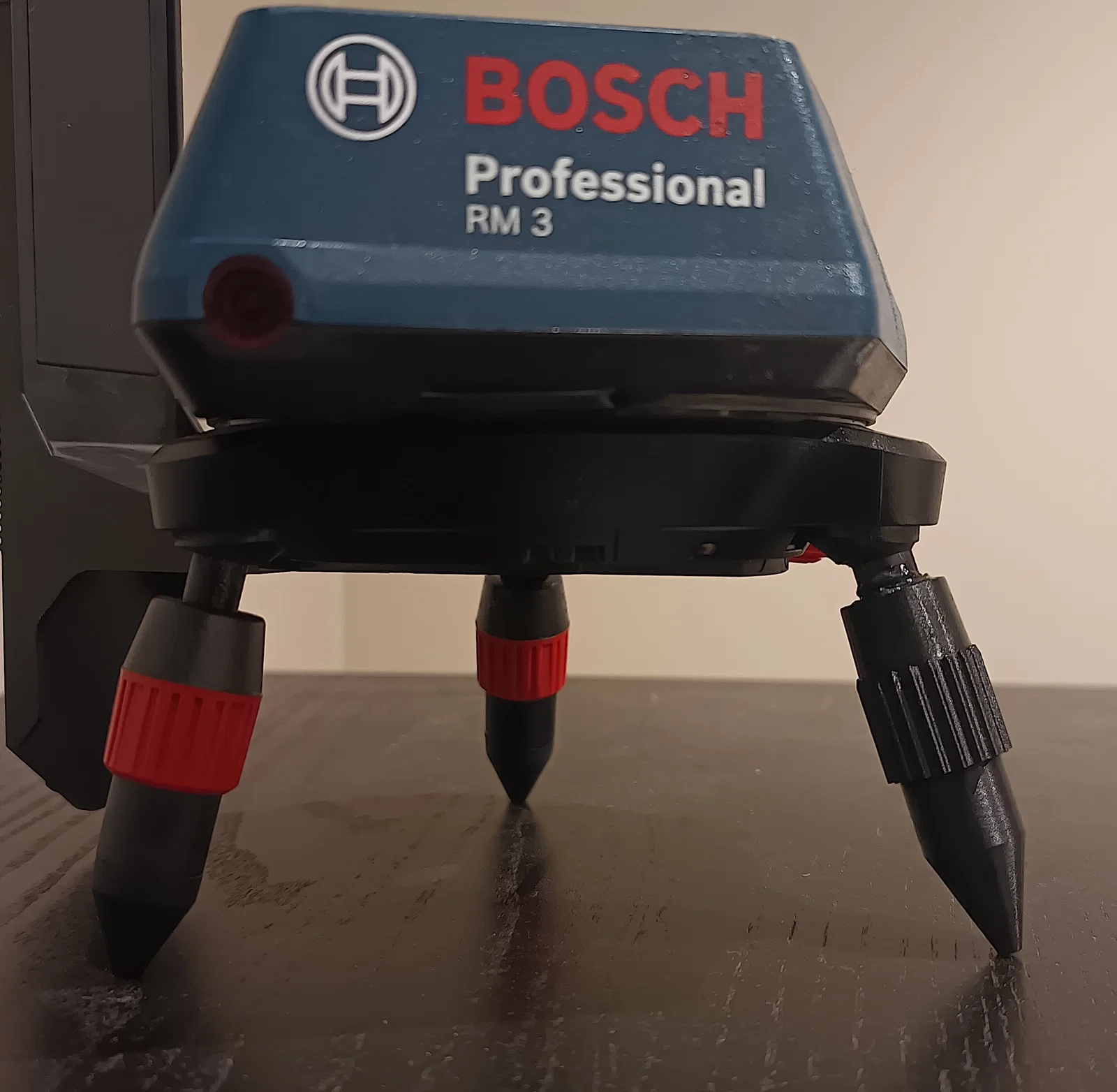

Đây là chân đế và trụ thay thế cho Bosch RM 3 Professional, tương thích hoàn toàn với phụ kiện zin. Phần zin sử dụng ren M11x1.5, vì kích thước này khá đặc thù nên anh em sẽ cần dụng cụ chuyên dụng. Tôi thấy ngoài thị trường dễ tìm mũi taro M10 và M12, nhưng vì chân này là ren M11x1.5 nên tôi đã mua bộ sửa ren từ Biltema (mã sản phẩm 19-1218). Nếu in bằng PETG, anh em sẽ cần xử lý hậu kỳ bằng dụng cụ tạo ren, còn với PLA thì có thể dùng ngay, nhưng tôi chưa rõ độ bền thế nào.

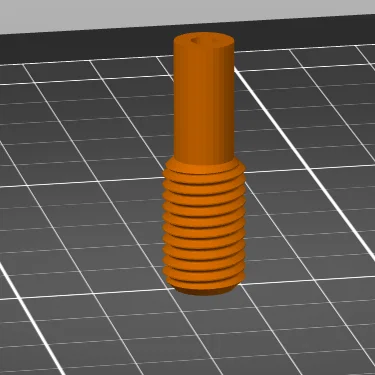

Tôi để infill 100% cho phần "trụ" (ren ngoài), vì phần này không rỗng nhiều nên cũng không ảnh hưởng nhiều đến tốc độ in. Với phần "đế" (ren trong), anh em có thể giảm infill vì dưới đáy có thiết kế hình nón rỗng. Nếu in trụ bằng PETG, NHỚ dùng brim nhé, tôi đã thử vài lần mà không có brim thì nó cứ bị bong khỏi bàn in.

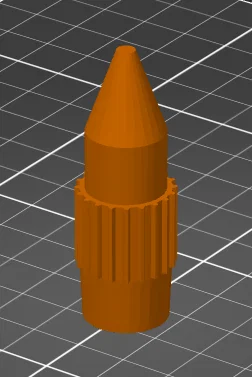

Thiết kế này được gắn vào phần "đế" của RM 3 bằng đai ốc nhiệt M3 và vặn chặt bằng vít M3x~25mm, tôi tận dụng từ bộ vít dư khi lắp ráp máy Prusa Core One Plus của mình.
Hiện tại phần đầu của "đế" chỉ là nhựa trơn, anh em có thể dùng kỹ thuật MMU để in thêm lớp TPU ở đầu cho bám dính, hoặc quét Plasti Dip, nhưng tôi chưa thử nghiệm thực tế.
Đây là mô hình đầu tiên tôi thiết kế, hy vọng sẽ giúp ích được cho anh em đang gặp tình trạng tương tự. Tôi có đính kèm file .FCstd cho FreeCAD để mọi người có thể chỉnh sửa theo nhu cầu.
Thông số in
- Định dạng
- 3mffcstd
- Số file mô hình
- 4
- Tổng dung lượng
- 3,2 MB
- File lớn nhất
- 1,6 MB
