MultiBoard: Giá đỡ chai góc nghiêng tùy chỉnh (Khóa bằng bu lông)

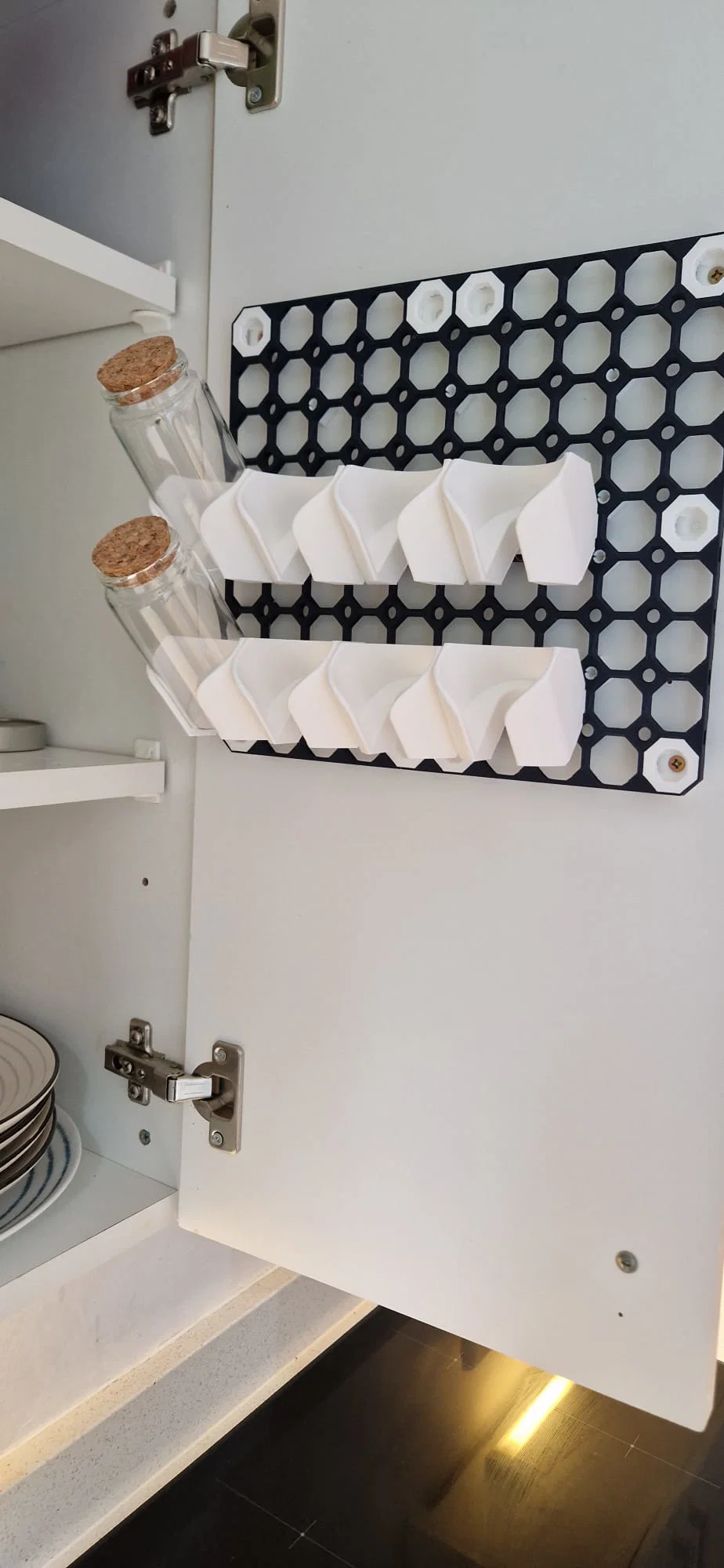

Đây là mẫu giá đỡ chai có thể tùy chỉnh hoàn toàn (parametric), được thiết kế chuyên biệt cho hệ thống MultiBoard thông qua cơ chế khóa bu lông (bolt-locking) vào các khớp nối (snaps).

Hướng dẫn nhanh: Mở tệp trong Autodesk Fusion, chỉnh sửa các thông số được đánh dấu sao, rồi xuất ra phiên bản lẻ hoặc chẵn. Nhớ in nguyên khối (ĐỪNG chia nhỏ đối tượng!).

Hướng dẫn chi tiết:

Để tạo mẫu giá đỡ ưng ý:

1. Nhập tệp f3d vào Autodesk Fusion (các phần mềm CAD khác có thể không hỗ trợ).
2. Trong tab parameters, điều chỉnh đường kính, chiều cao và góc nghiêng theo ý muốn. Lưu ý góc nhỏ có thể báo lỗi nhưng vẫn hoạt động tốt (tôi đã thử góc 0 độ cho chai đứng thẳng và dùng rất ổn).
   • bottle_diameter: đường kính chai (đường kính trong của giá đỡ); nhớ trừ hao một chút dung sai.
   • bottle_holder_height: chiều cao thành giá đỡ; tôi thường để khoảng một nửa đường kính, +/- 5mm.

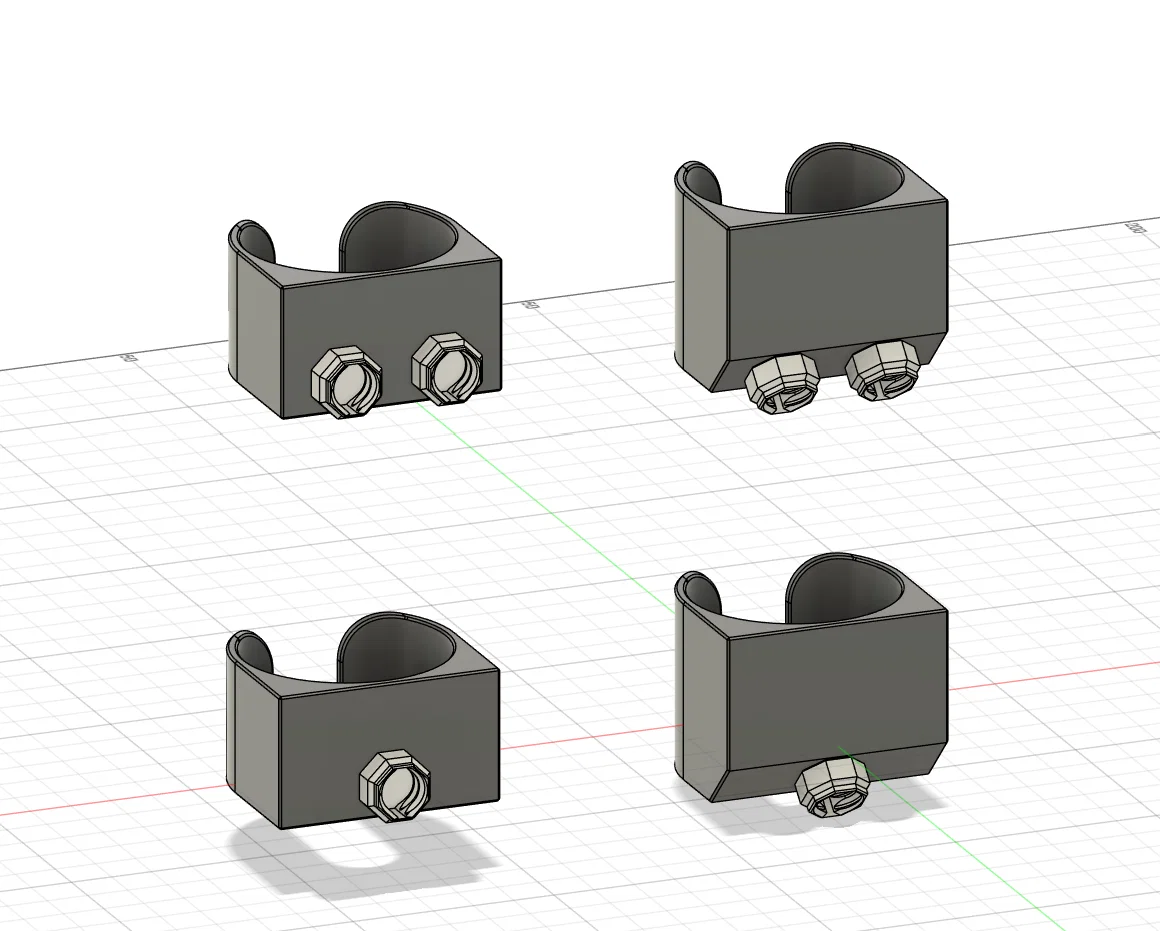

   • bottle_angle: góc nghiêng so với phương thẳng đứng: 0 độ là đứng thẳng, 90 độ là vuông góc với tường. [Cập nhật 26-06-21]: Có thêm hai mẫu mới chuyên dùng cho tư thế đứng thẳng, trông gọn gàng hơn nếu bạn cần kiểu đó.
3. Sau khi chọn kích thước, bạn có thể điều chỉnh số lượng khớp khóa bu lông: mỗi loại (chẵn hoặc lẻ) được tính toán riêng biệt.
   • bolt_lock_count_odd: số lượng khớp cho mẫu lẻ.
   • bolt_lock_count_even: số lượng khớp cho mẫu chẵn.
   • Nâng cao: bạn không bắt buộc phải gắn khớp nối vào mọi nub, có thể chỉnh sửa các feature hình chữ nhật để ẩn bớt nếu muốn.
4. Sau khi xong, hãy chọn component từ bảng bên cạnh để xuất tệp - rất quan trọng là phải chọn cả component, vì các body chưa được kết hợp.

Về việc in ấn: Tôi khuyên bạn nên sử dụng tính năng "paint on supports" và chỉ tô vào phần này (đây là một mặt phẳng). [Cập nhật 26-06-21]: Với giá đỡ 45 độ, tệp xuất ra đúng hướng. Với các góc tùy chỉnh khác, bạn có thể cần xoay nằm phẳng trên bàn in. Không cần support cho các mẫu đứng thẳng vì các nub đã chạm bàn.

Hướng dẫn nhanh về khóa bu lông: Với mỗi móc, hãy in một Snap (khuyên dùng loại Moderate Weight-Bearing Snap, vì loại heavy khá dày và khó dùng bolt-locking) và một Locking Bolt (loại T in dễ nhất và dùng rất ngon). Sau đó, bạn lắp nub vào mặt trước của snap, vặn locking bolt vào phía sau trước khi gắn snap lên bảng cùng với giá đỡ. Nếu không thể lắp snap do bị vướng, bạn có thể dùng bộ chuyển đổi này để gắn vào đầu nub.

Các tệp này được cấp phép theo MultiBoard License, hãy ghé thăm MultiBuild để lấy các linh kiện chính hãng.

Lưu ý: Thiết kế này được vẽ lại từ đầu để tùy biến góc và số lượng khớp, nhưng lấy cảm hứng lớn từ các tác giả đi trước, cảm ơn quietsnow_176728 và Shorco_133612 đã chia sẻ ý tưởng gốc!
