MultiBoard: Giá đỡ Nx1 tùy chỉnh - Có khóa bu lông

Bao gồm các mẫu 1x1, 2x1, 3x1 và file Fusion để bạn tùy chỉnh tạo các giá đỡ Nx1 có khóa bằng bu lông cho hệ thống MultiBoard (với N là số đơn vị MultiBoard). Những giá đỡ này cực kỳ hữu ích khi bạn cần lắp đặt phụ kiện vào những không gian nhỏ, không vừa với các giá đỡ lớn hơn nhưng vẫn đảm bảo khả năng hỗ trợ nhất định.

Hướng dẫn chi tiết:

1. Nhập (import) file f3d vào Autodesk Fusion (các phần mềm CAD khác có thể không hỗ trợ).
2. Trong tab parameters, hãy chỉnh sửa tham số n - đây là số lượng đơn vị MultiBoard (mỗi đơn vị 25mm) mà giá đỡ sẽ che phủ, với một chốt hướng lên ở vị trí 25mm và chốt thứ hai ở vị trí N. Nếu bạn muốn thêm chốt hướng lên, bạn có thể tự chỉnh sửa (tôi khuyên bạn nên tạo một cái, sao chép, tạo cái thứ hai rồi kết hợp lại, hoặc cách tương tự). Đừng chỉnh n nhỏ hơn 3; tôi đã đính kèm sẵn mẫu 1x1 và 2x1 được làm thủ công.
3. Xuất file và in như các mẫu gốc (không cần support, chiều cao lớp 0.2mm, 3 perimeters, độ lấp đầy infill khoảng 20% kiểu rectilinear).

Hướng dẫn nhanh về khóa bu lông:

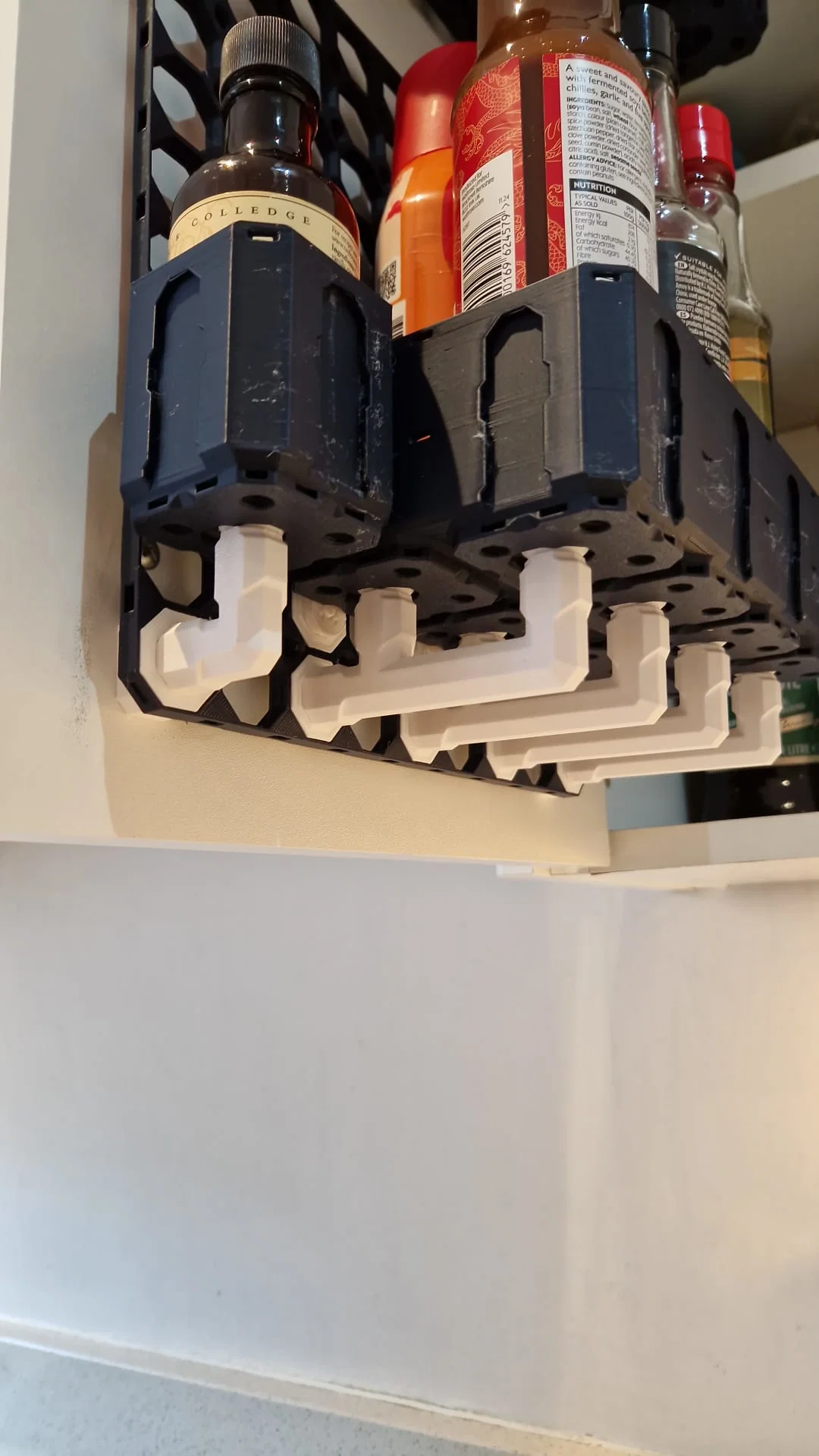

Với mỗi móc treo, hãy in một Snap (tôi khuyên dùng Moderate Weight-Bearing Snap cho bên dưới và Flush Snap thông thường cho bên trên, vì loại chịu lực cao có thiết kế gấp nếp nên không phù hợp để khóa bu lông, còn loại thường tuy chịu lực kém hơn theo chiều dọc nhưng lại dễ lắp theo chiều ngang) và một Locking Bolt (loại T là dễ in và hiệu quả nhất). Sau đó, bạn gắn giá đỡ vào mặt trước của Snap, vặn Locking Bolt vào mặt sau trước khi lắp hoàn thiện Snap vào bảng. Các giá đỡ này cũng có thể dùng cho nhiều phụ kiện khác; những cái trong ảnh không hẳn là hàng chính hãng (vì chúng không khớp hoàn toàn vào lỗ cắm), nhưng đã sử dụng bộ chuyển đổi locking bolt gắn kèm với điểm cố định ren nhỏ để lắp vào. Lưu ý rằng nếu bạn không thể tiếp cận Snap vì nó là loại kép nằm trong phần lắp đặt cố định, bạn có thể dùng bộ chuyển đổi chuyên dụng này gắn vào đầu móc để lắp vào (tôi đã dùng cách này ở các góc).

Các file được cấp phép theo MultiBoard License, hãy ghé thăm MultiBuild để xem các phụ kiện chính hãng.
