Virtue Nozzle Brush and Park Pad - Bộ làm sạch và đỗ đầu phun

Virtue Nozzle Brush and Park Pad

**_

Nhớ đăng ảnh sản phẩm sau khi in nha ######_

**Hãy bấm like, tải về và đăng ảnh thành quả nếu bạn đã in nó nhé. Điều này giúp tụi mình có thêm phản hồi và nhận được Prusa meters, vì đa số mọi người thường không làm bước này. Nếu bạn muốn ủng hộ mình duy trì thêm các dự án, mời bạn ghé qua: https://ko-fi.com/gcodegearhead

Bạn có thể xem video tại đây: Youtube

Giới thiệu & Hướng dẫn

Mình cần một bộ làm sạch đầu phun (nozzle scrubber) để đảm bảo Carto V4 tap luôn hoạt động chính xác và hiệu quả. Nó cần phải vừa vặn trong không gian rất hạn chế của máy in và cần các macro hỗ trợ.

Nhật ký cập nhật

Danh sách linh kiện (BOM)

Hướng dẫn lắp ráp

• In các linh kiện theo hướng đã đặt. Không cần hỗ trợ (supports).
  • Mình dùng chiều cao lớp in 0.2, 4 tường (walls) và mật độ 15% 3D Hexagon.

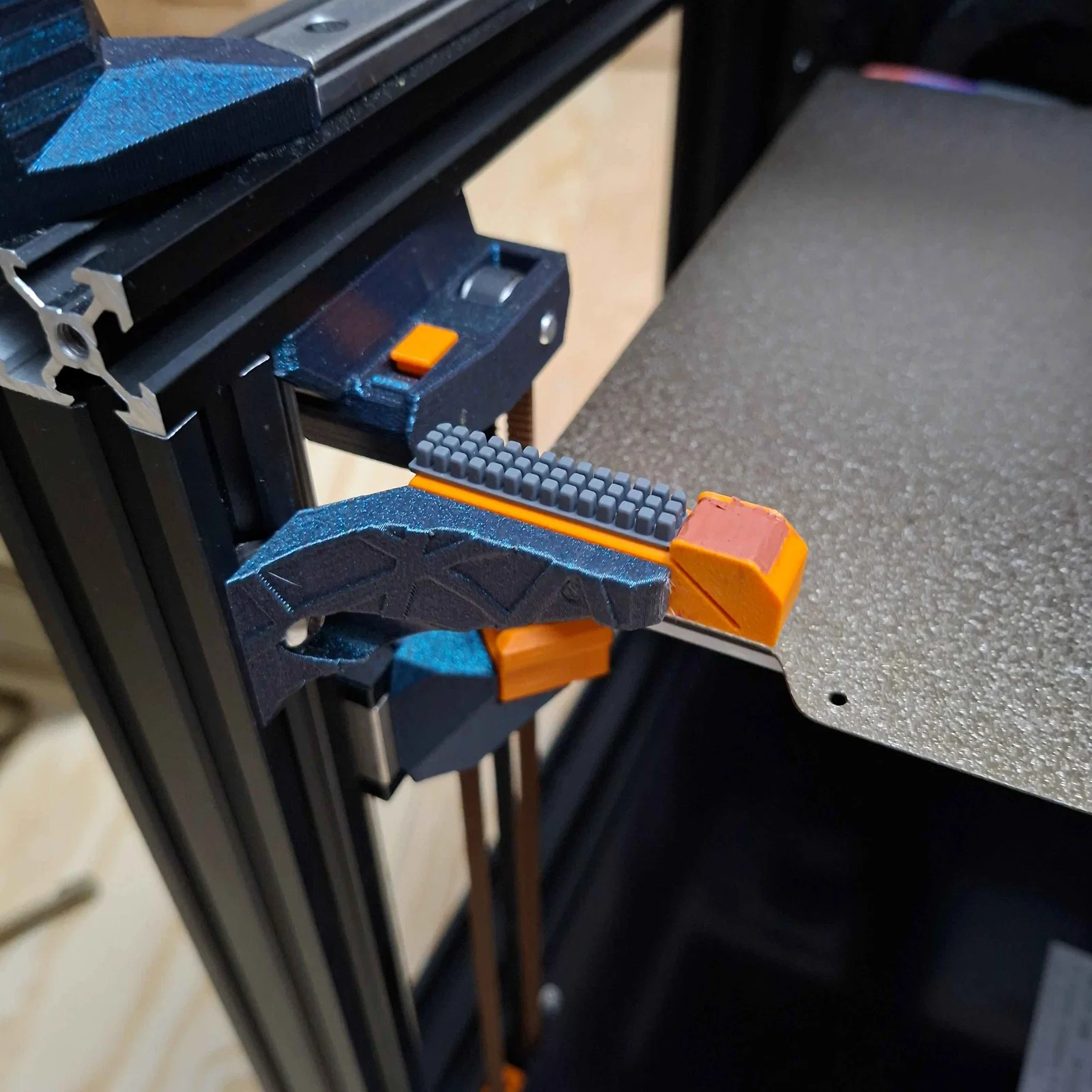

• Bơm keo RTV vào khe hở sao cho đầy và dư ra một chút, sau đó dùng dao gọt lại cho phẳng. Hãy để keo khô theo thời gian quy định rồi cắt bỏ phần thừa theo biên dạng của chi tiết in như hình đầu tiên.

• Dán bàn chải silicone vào giữa trục dọc của đế silicone.
• Lắp các ốc M3 theo hình minh họa mặt cắt bên dưới.

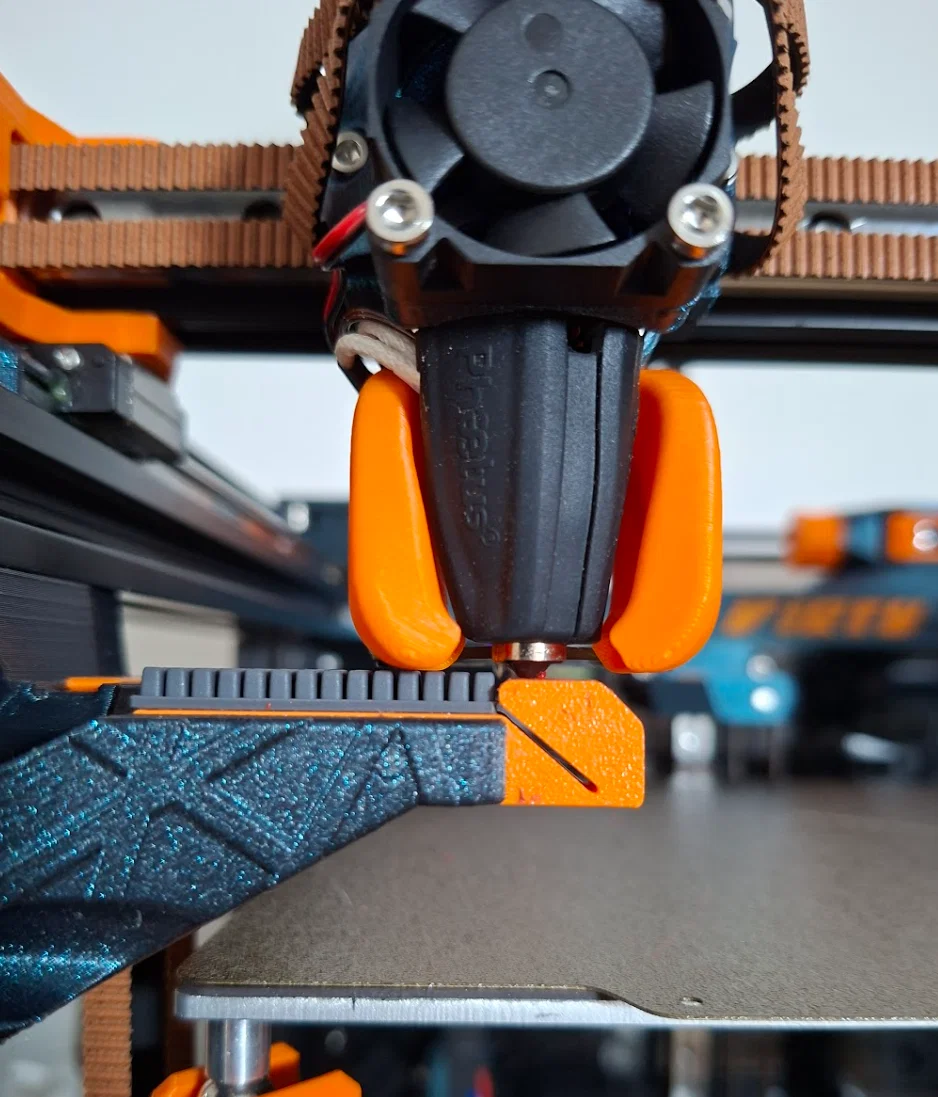

Vị trí lắp ráp so với đầu in

RẤT quan trọng là phải lắp đúng theo hình ảnh, nếu không bạn có nguy cơ làm va chạm mạnh với ống dẫn làm mát. Hãy bắt đầu từ vị trí thấp rồi chỉnh dần lên. Đầu phun nên đặt trên đế và các ống dẫn phải nằm an toàn so với bàn chải silicone.
