Tấm gắn NEMA17 cho xích cáp Ender 3 (tương thích Jwhiskey3D / CR10 & Drivinator)
Tấm gắn NEMA17 tùy chỉnh cho xích cáp máy in Ender 3. Tương thích hoàn hảo với xích của Jwhiskey3D và ngàm Drivinator từ Madau3D. Bao gồm file CAD để dễ dàng tùy biến theo ý thích của bạn.
Mô tả
21/06/2026 - Cập nhật v1.4: Tôi phát hiện ra bản v1.3 bị lỗi, làm cho công tắc hành trình X (X limit switch) không chạm tới được do hình dạng mắt xích trên tấm gắn. Tôi đã bo tròn thêm một chút, hy vọng là giờ dùng ngon lành hơn rồi. Tôi cũng đã thêm một khe cong vào phần mắt xích trên tấm gắn để bạn có thể luồn dây cáp qua mà không cần phải rút hết dây ra ngoài. Hình ảnh minh họa vẫn là bản v1.3, chắc sau này tôi sẽ cập nhật lại sau.
Nội dung gốc:

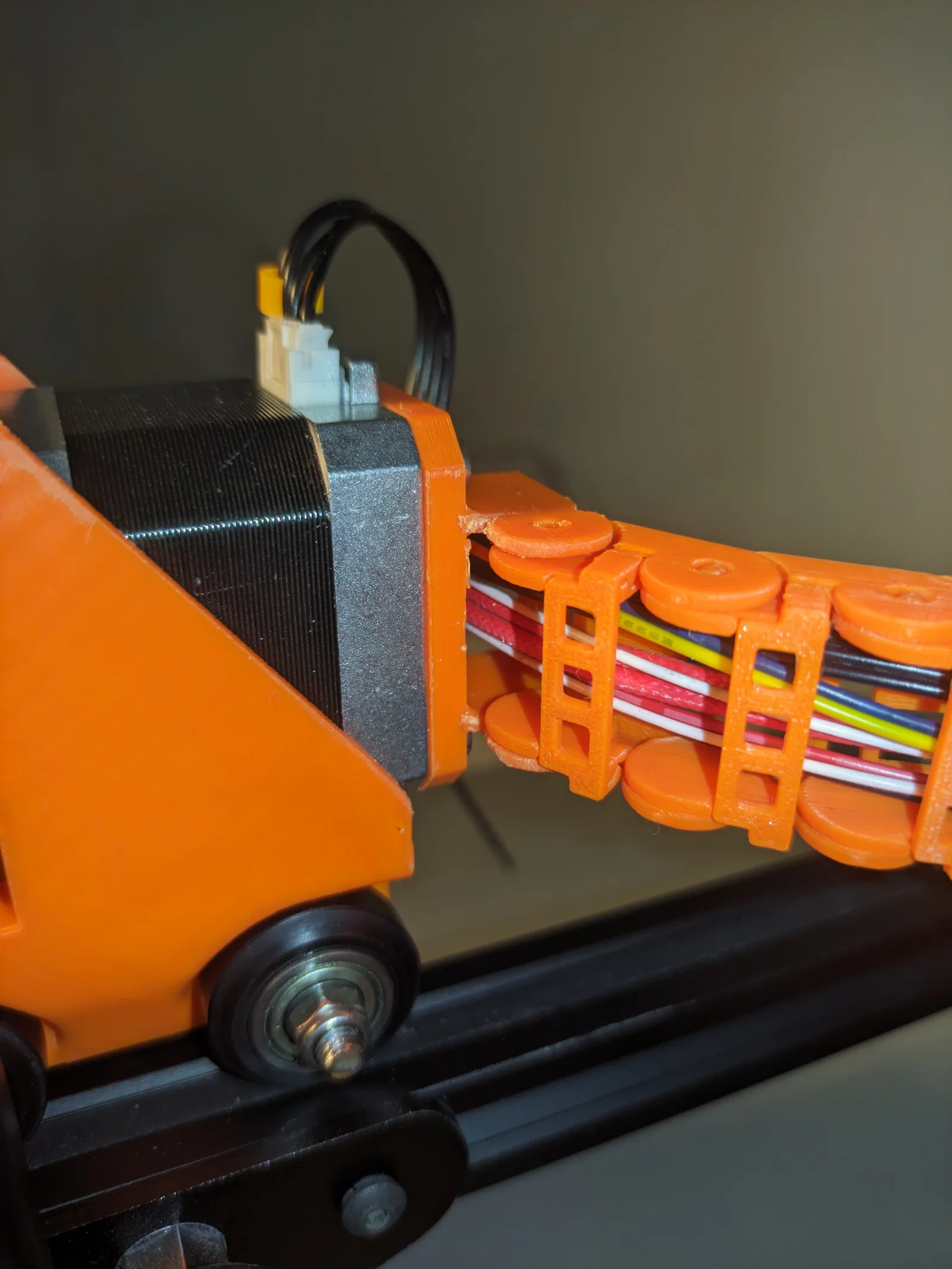

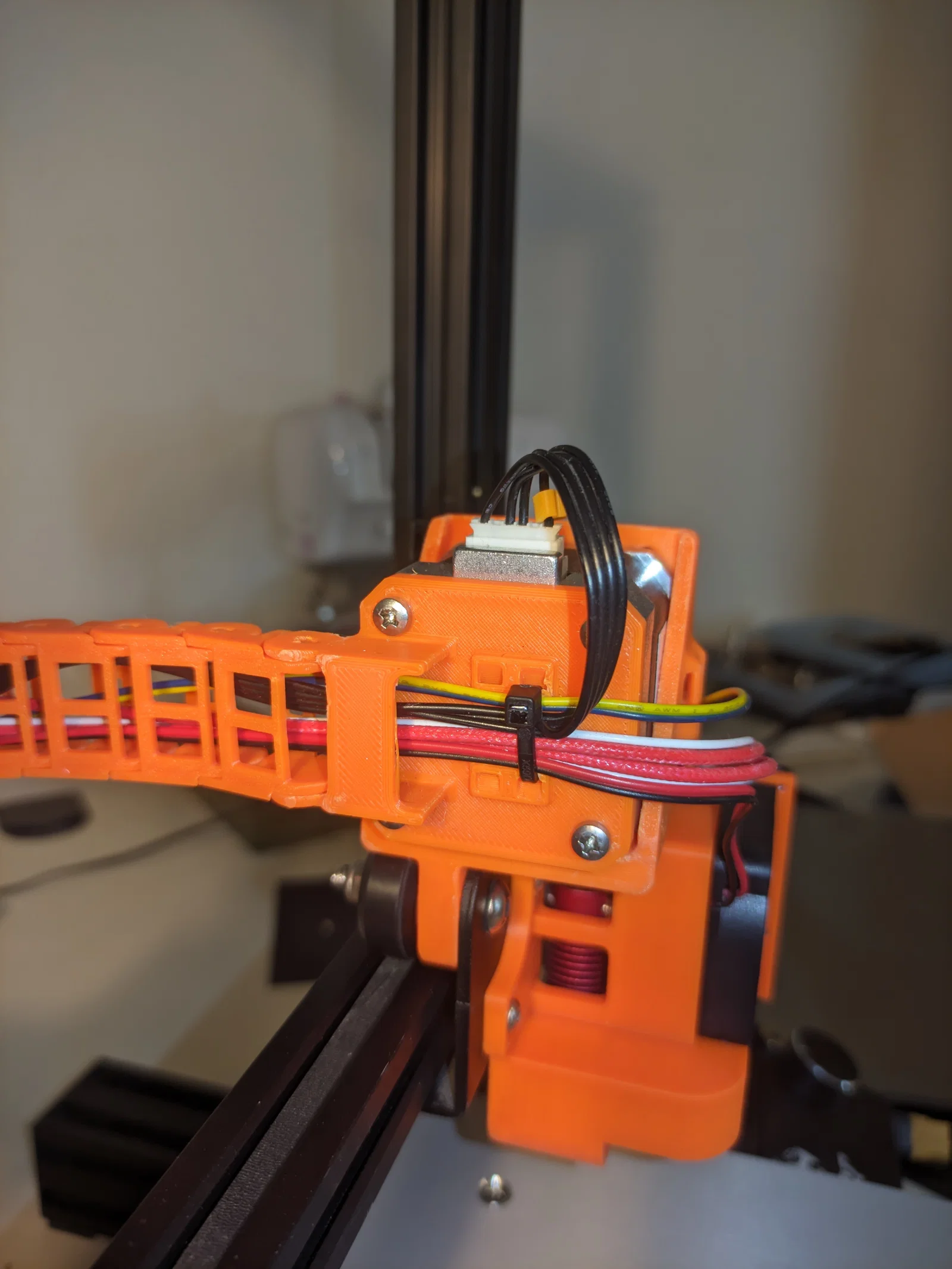

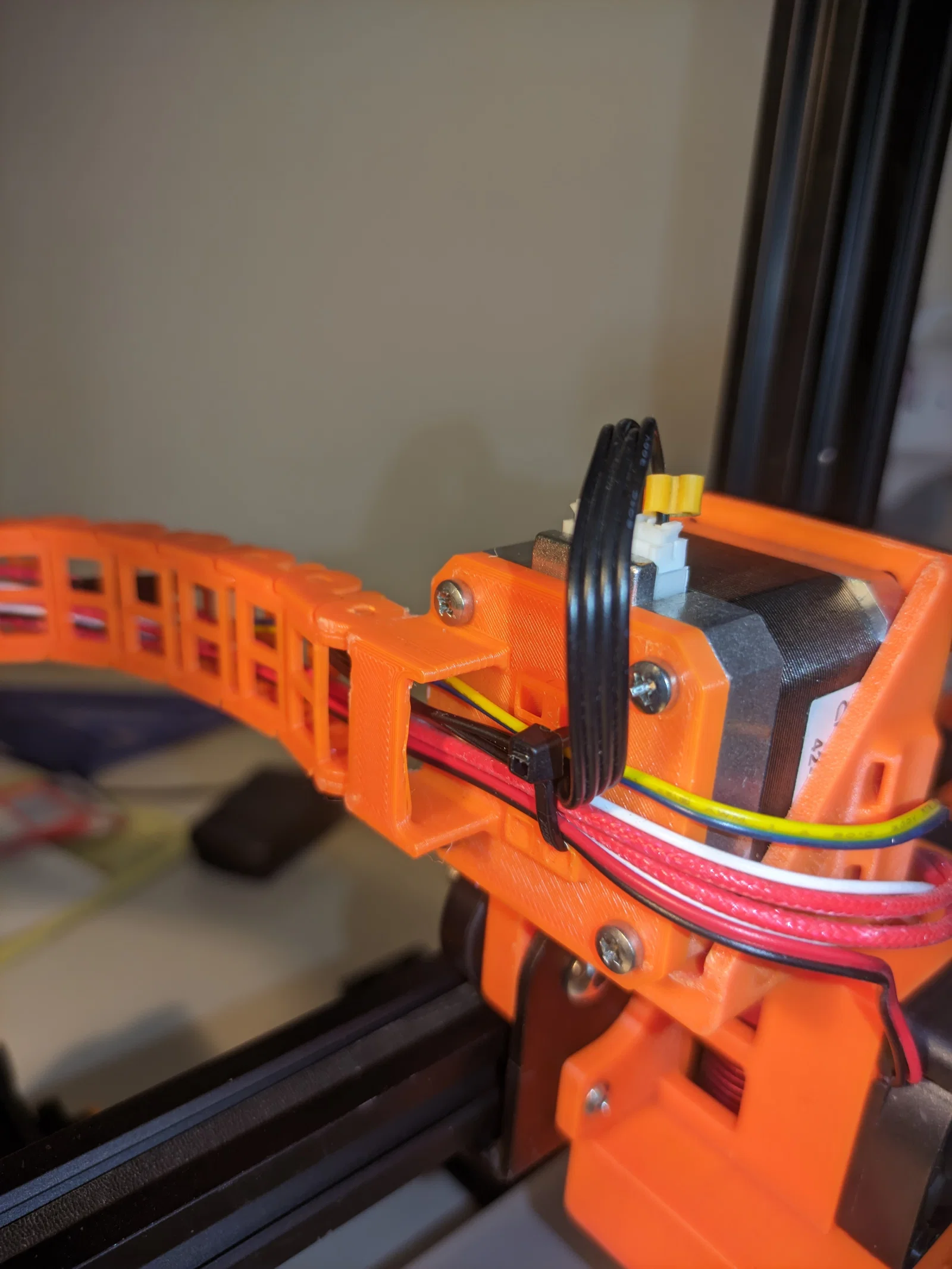

Vì tôi muốn tiết kiệm nên không muốn in lại cái ngàm Drivinator tích hợp sẵn chỗ gắn xích cáp, với lại xích của tôi vốn đi theo hướng khác nên tôi quyết định thiết kế một tùy chọn gắn thêm (retrofit) bắt vít trực tiếp vào mặt sau của động cơ NEMA17. Bạn sẽ cần bốn con ốc M3x40 để lắp chi tiết này.
Phần ngàm này tương thích với xích cáp của Jwhiskey3D (và các bản remix của Vijit mà tôi đang dùng) cùng với bộ CR10 & Ender 3 Drivinator do Madau3D thiết kế.
File 3mf đã bao gồm các cài đặt máy in (slicer settings) mà tôi đã sử dụng, ngoài ra tôi cũng đính kèm file STEP và FreeCAD để các bạn dễ dàng chỉnh sửa lại.
Các linh kiện khác trong hình bao gồm:
