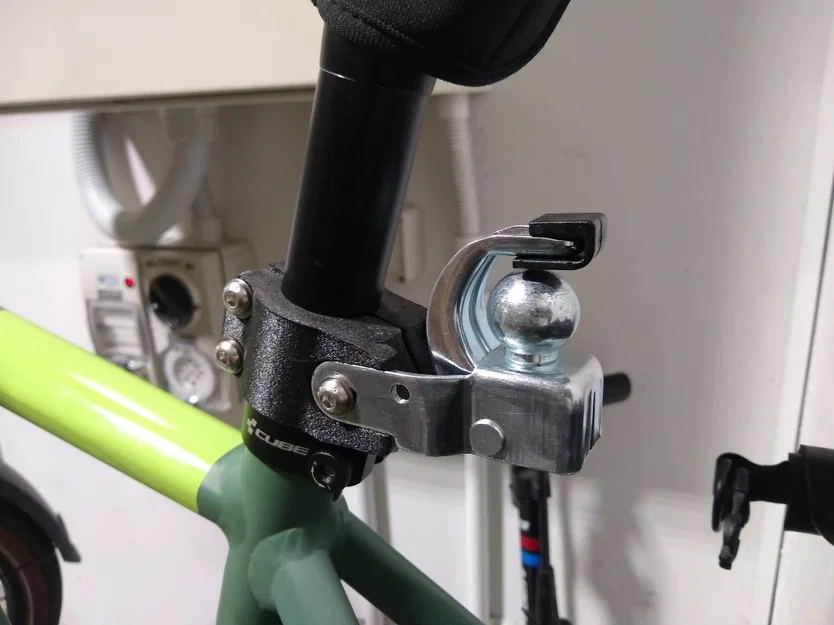

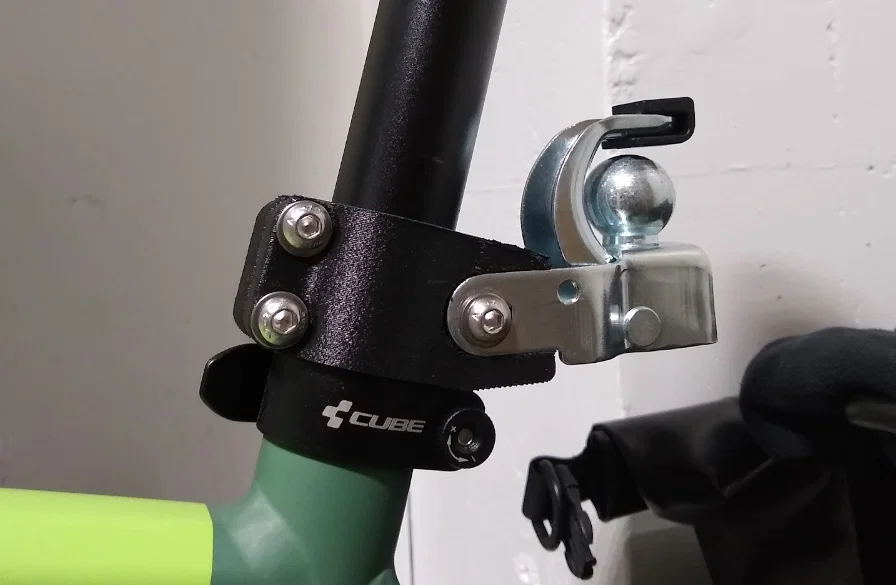

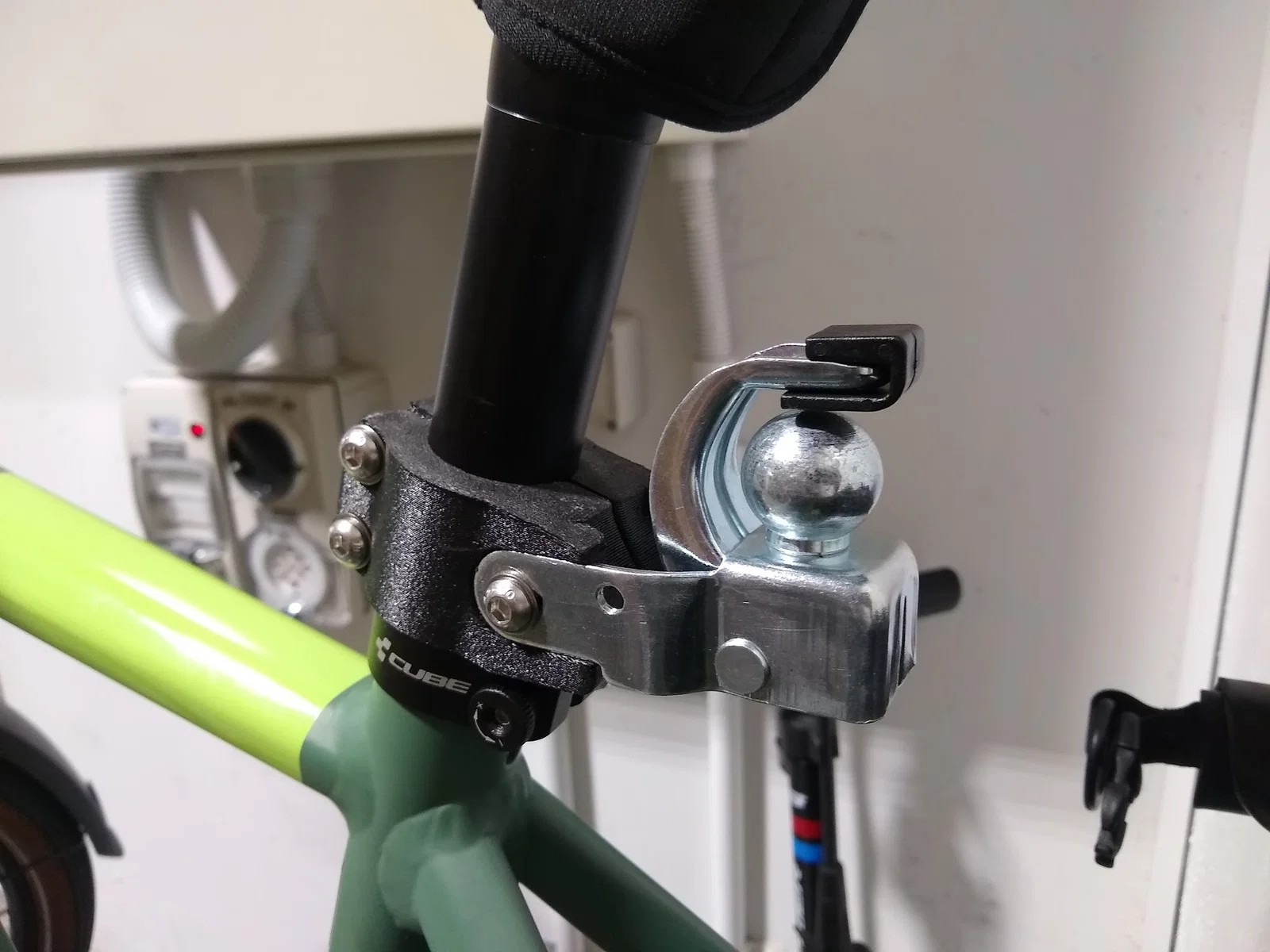

Ngàm kẹp xe kéo xe đạp - gắn cốt yên 31.9mm - dùng cho khớp nối Prophete

Sản phẩm đã được kiểm nghiệm với xe kéo nặng 18kg cùng tải trọng khoảng 25kg, chạy ở tốc độ lên đến 45km/h. Độ bền rất ấn tượng.

CẬP NHẬT: Đã kiểm tra thêm với tổng tải trọng kéo khoảng 100kg. Nó vẫn cực kỳ chắc chắn.

Vui lòng xem tệp STEP đính kèm nếu bạn muốn chỉnh sửa, hoặc đăng ký tài khoản Onshape để chỉnh sửa trực tiếp tệp nguồn trong trường hợp bạn cần kích thước cốt yên khác - việc này khá đơn giản.

Tệp STL cũng được đính kèm.

Phát hành dưới dạng Public domain - bạn có thể tùy ý sử dụng.

Tôi in bản của mình bằng nhựa PAHT-CF (nylon pha sợi carbon). Vật liệu này cứng đến mức tôi lo là mình sẽ làm gãy cốt yên trước khi làm hỏng cái ngàm kẹp này.

In với đầu phun 0.8mm, chiều cao lớp in 0.4mm, toàn bộ mô hình được in bằng các lớp vỏ (perimeters) để đạt độ bền tối đa. Bạn có thể đạt kết quả tương tự bằng cách cài đặt độ rộng đường in 1mm và chiều cao lớp 0.3mm để có độ bền vượt trội; cách này đặc biệt hiệu quả với nhựa PETG. Chỉ cần đảm bảo giảm tốc độ máy in xuống khoảng 30mm/s, nếu không máy in sẽ khó theo kịp tốc độ nóng chảy cao.

Với hai ốc vít nhỏ hơn, bạn sẽ cần loại bu-lông khoảng M6x35. Đối với ốc phía sau, tôi dùng M6x50 nhưng thực tế kích thước chuẩn là M8x50. Hãy khoan lỗ với đường kính 6.5mm và 8mm.

Lời khuyên: Bạn chắc chắn nên dùng thêm dây đai an toàn ngoài khớp nối để đảm bảo an toàn tuyệt đối.
