Bộ phận dẫn hướng ống cho cửa chớp điều hòa Midea Porta Split

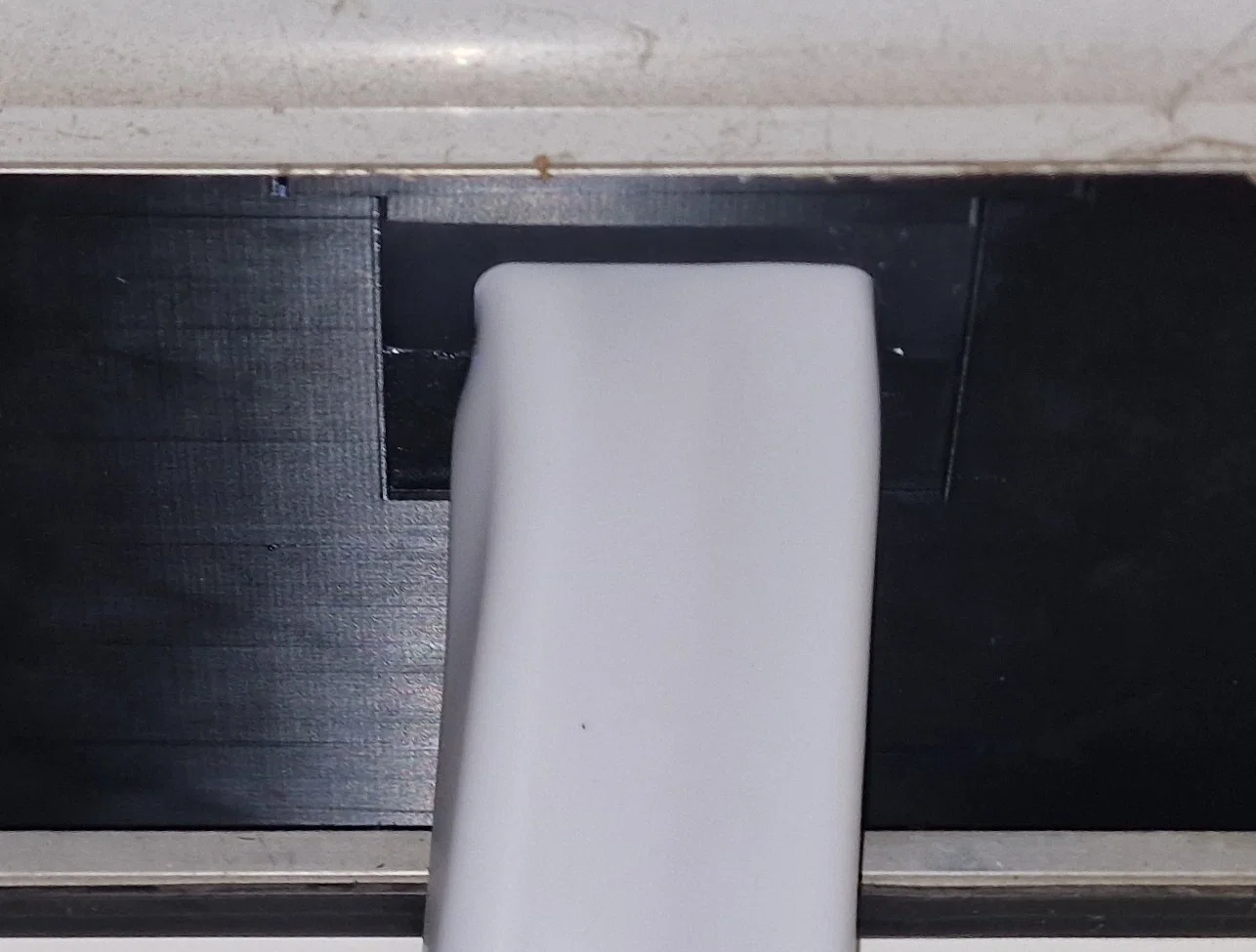

Hệ thống module này được tạo ra nhằm mục đích lấp đầy khoảng trống bên dưới cửa chớp (shutter) khi bạn đi đường ống cho máy điều hòa di động Midea Porta Split qua cửa sổ, giúp hạn chế việc trao đổi không khí qua cửa sổ đang mở. Hệ thống sau khi lắp ráp sẽ được đặt vào thanh ray dẫn hướng của cửa chớp để tạo độ chắc chắn (độ dày 15mm; khi lắp đặt, hãy để chừa lại một đoạn cho đến khi đặt vào đúng vị trí rồi mới trượt nó vào).

Hệ thống được thiết kế cho Midea Porta Split nhưng cũng sẽ tương thích với các dòng máy khác, miễn là đường ống không vượt quá kích thước 50x90mm.

Toàn bộ hệ thống bao gồm từ 5 phần trở lên tùy thuộc vào kích thước bàn in và chiều rộng cửa sổ của bạn.

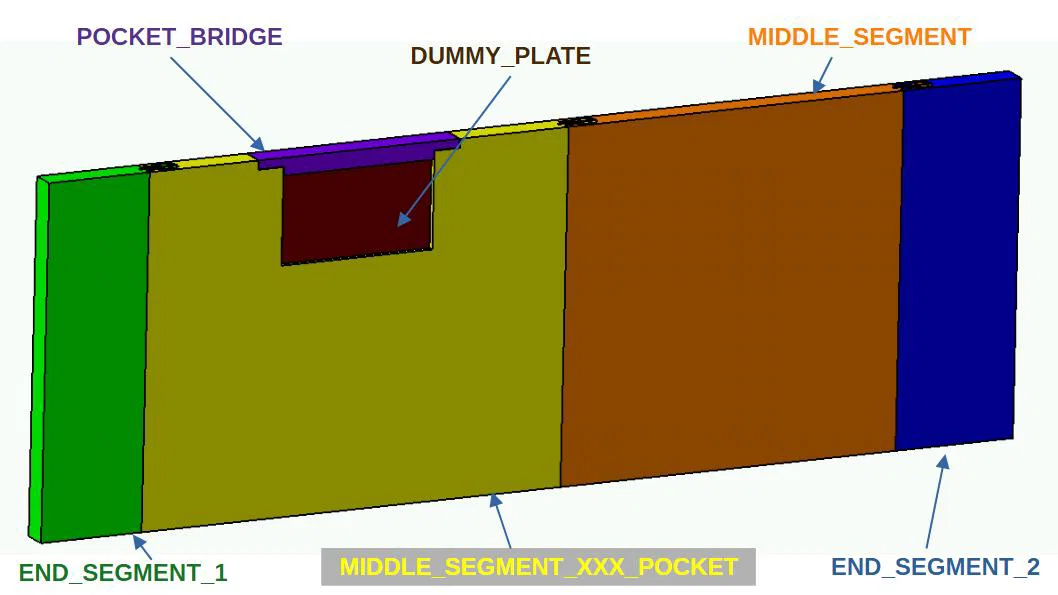

Bạn cần chuẩn bị:

• 1x END_SEGMENT_1
• 1x END_SEGMENT_2
• 1x POCKET_BRIDGE
• Ít nhất 1x MIDDLE_SEGMENT_XXX_POCKET (nơi luồn ống đi qua)
• Ít nhất 1x MIDDLE_SEGMENT (loại không có lỗ khoét)
• 1x DUMMY_PLATE (cần tùy chỉnh trong slicer để tạo lỗ theo ý muốn)

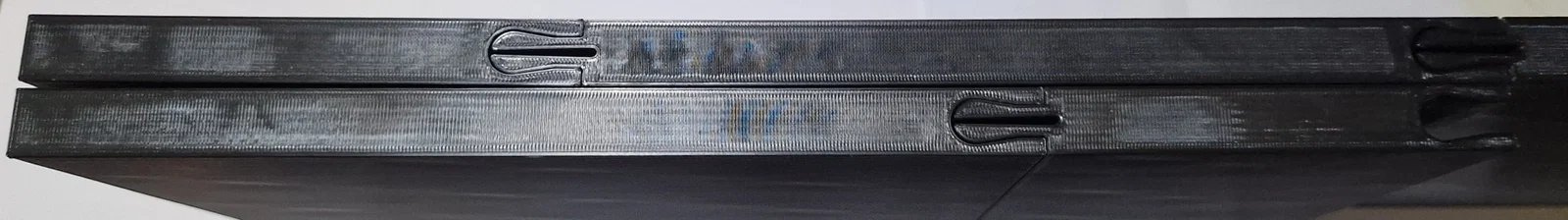

Các phân đoạn được ghép nối với nhau bằng khớp nối âm dương (tongue and groove) - hình dạng của khớp được thiết kế để bù trừ sai số khi in mà vẫn đảm bảo độ khít. Có một khe hở tiêu chuẩn 0,2mm được thiết kế sẵn giữa các bộ phận.

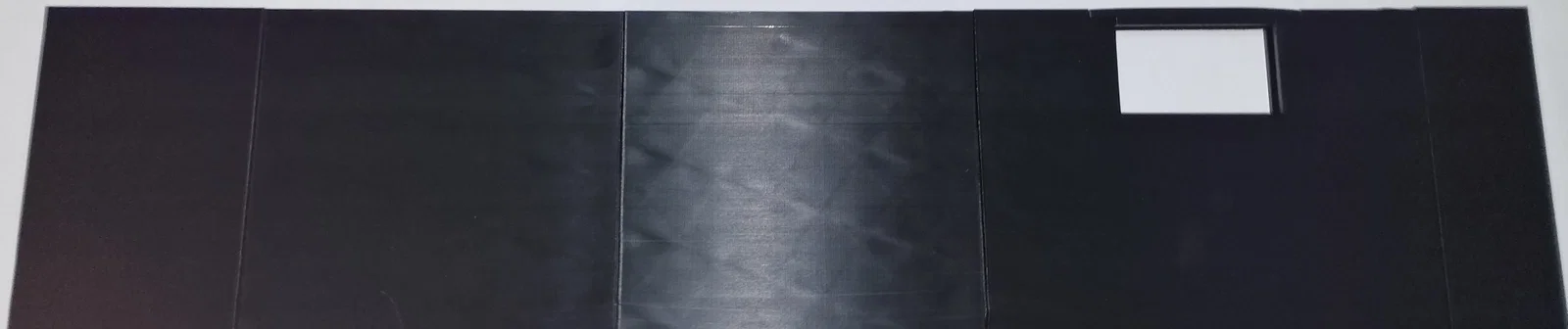

Bạn có thể kết hợp các phân đoạn để phù hợp với chiều rộng cửa sổ của mình (có thể có nhiều cách kết hợp tùy vào kích thước bàn in và việc bạn muốn dùng ít đoạn dài hay nhiều đoạn ngắn) - bạn nên giữ lại khoảng hở dự phòng khoảng 5mm:

• Ví dụ chiều rộng 84mm:
  • 1x MIDDLE_SEGMENT_250_POCKET
  • 2x MIDDLE_SEGMENT_200
  • 1x END_SEGMENT_1_065
  • 1x END_SEGMENT_2_120
• Ví dụ chiều rộng 104mm (Cách 1):
  • 1x MIDDLE_SEGMENT_250_POCKET
  • 3x MIDDLE_SEGMENT_200
  • 1x END_SEGMENT_1_065
  • 1x END_SEGMENT_2_120
• Ví dụ chiều rộng 104mm (Cách 2):
  • 1x MIDDLE_SEGMENT_250_POCKET
  • 6x MIDDLE_SEGMENT_100
  • 1x END_SEGMENT_1_065
  • 1x END_SEGMENT_2_120

Hướng dẫn in:

Tất cả các chi tiết đều đã được định hướng (đứng thẳng) và có thể đưa trực tiếp vào slicer. Mặc định hệ thống có chiều cao 200mm - nếu muốn chiều cao thấp hơn, bạn chỉ cần cắt bớt phần dưới của các phân đoạn.

• Layer height: 0,2mm (chỉ bắt buộc với phần pocket và pocket bridge - các phần khác có thể tăng độ dày layer)
• Chất liệu: Ít nhất là PETG hoặc bất kỳ loại nhựa nào chịu được tia UV và thời tiết (vì các bộ phận không phải chịu lực quá lớn)
• Supports: Không cần
• Infill: 5% với kiểu Adaptive cubic (tùy chỉnh theo sở thích)
• Tùy thuộc vào độ bám bàn in, bạn có thể thêm các hình trụ nhỏ (Ø10, cao 0,2mm) ở các góc để tăng độ bám
• 2 Perimeters
• 3 Bottom layers
• 4 Top layers

Lỗ luồn ống (pocket):

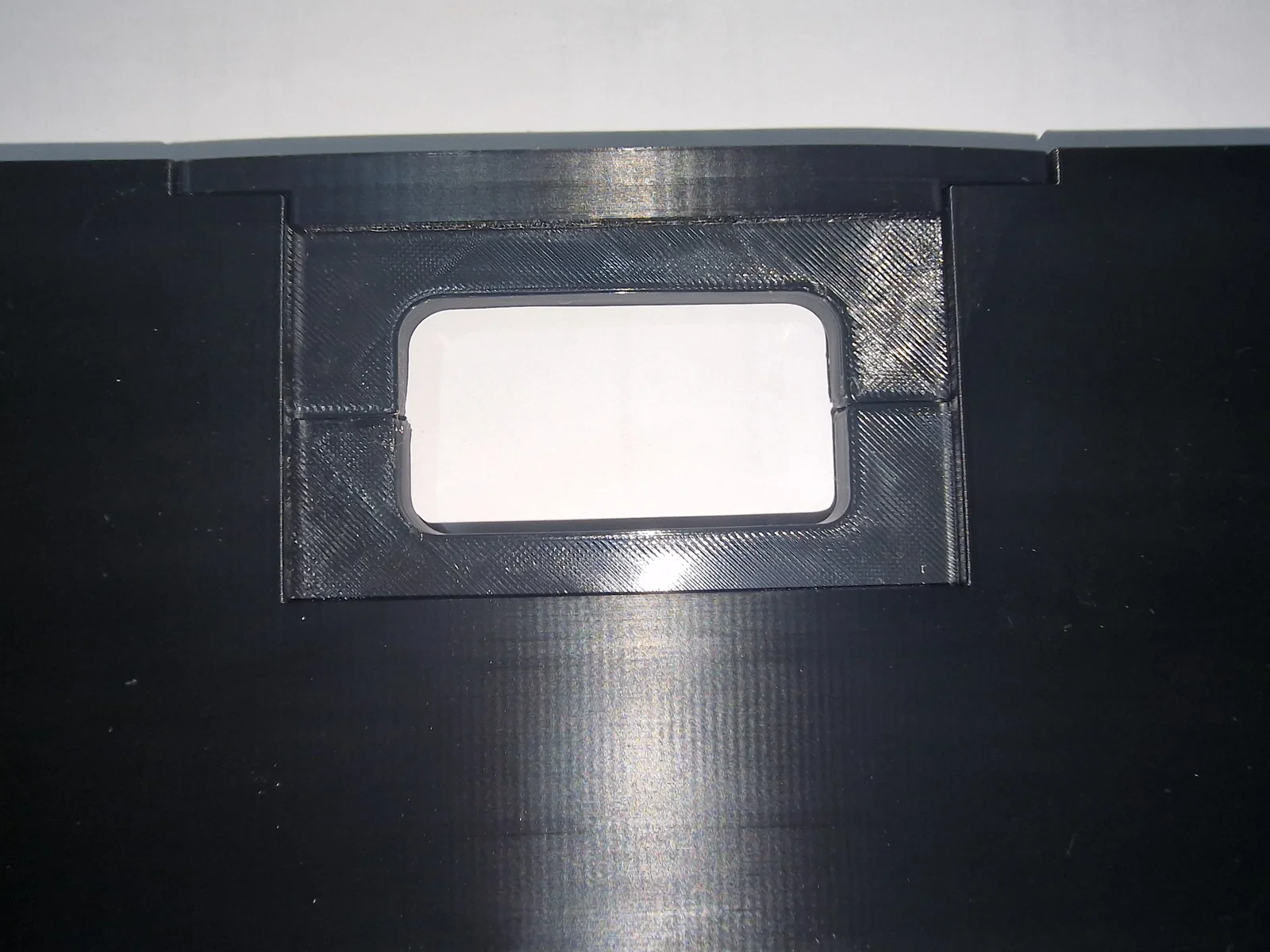

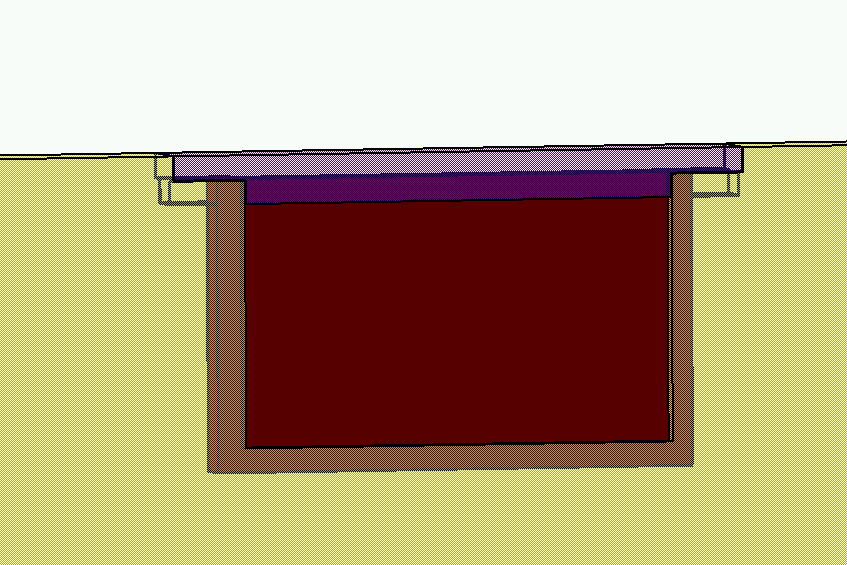

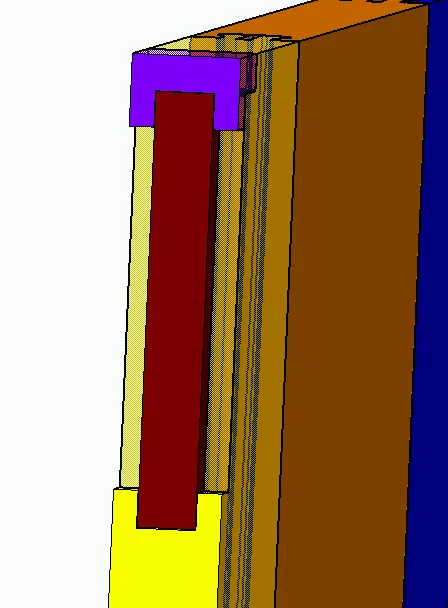

Phần pocket có thêm một rãnh để gắn adapter chuyên dụng nhằm ngăn chặn không khí thoát ra hoặc dùng nguyên bản. Để ống không bị tuột ra ngoài, hãy sử dụng POCKET_BRIDGE để đóng lại và giữ ống cố định.

Đối với adapter chuyên dụng, bạn có thể dùng DUMMY_PLATE và thêm lỗ vào đó trong phần mềm slicer. Cuối cùng, chỉ cần cắt nó làm hai phần để dễ dàng lắp ráp.

1. Đưa DUMMY_PLATE vào slicer và thêm khối âm (negative volume) với hình dạng mong muốn
2. Sử dụng lệnh cắt (split) (Độ dày là 8mm nên hãy đặt chiều cao cắt là 4mm)
3. Xoay mặt phẳng cắt bằng các điều khiển để tạo ra các phân đoạn có đường viền mở, giúp dễ đặt ống vào
4. Thực hiện lệnh cắt để thu được các phần riêng biệt và sắp xếp chúng lại sau đó

Các phân đoạn sau đó có thể được trượt vào pocket để lấp đầy các khoảng hở giữa ống và phần pocket.

Để kín khít hơn, bạn có thể dán thêm dải xốp chặn khe cửa lên trên và dưới (nhớ cắt rời để có thể tháo rời hệ thống khi cần).
