Dụng cụ đỡ vòng bi đùm xe đạp tùy chỉnh (Parametric OpenSCAD)

Tác giả Radek

Lượt tải
1
Lượt thích
2
Lượt coi
49

File 2 71,3 KB

  • Hub_bearing_removal_support_parametric_1782375986.scadSCAD · 950 B
  • Hub_bearing_removal_support_parametric_1782375987.stlSTL · 70,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

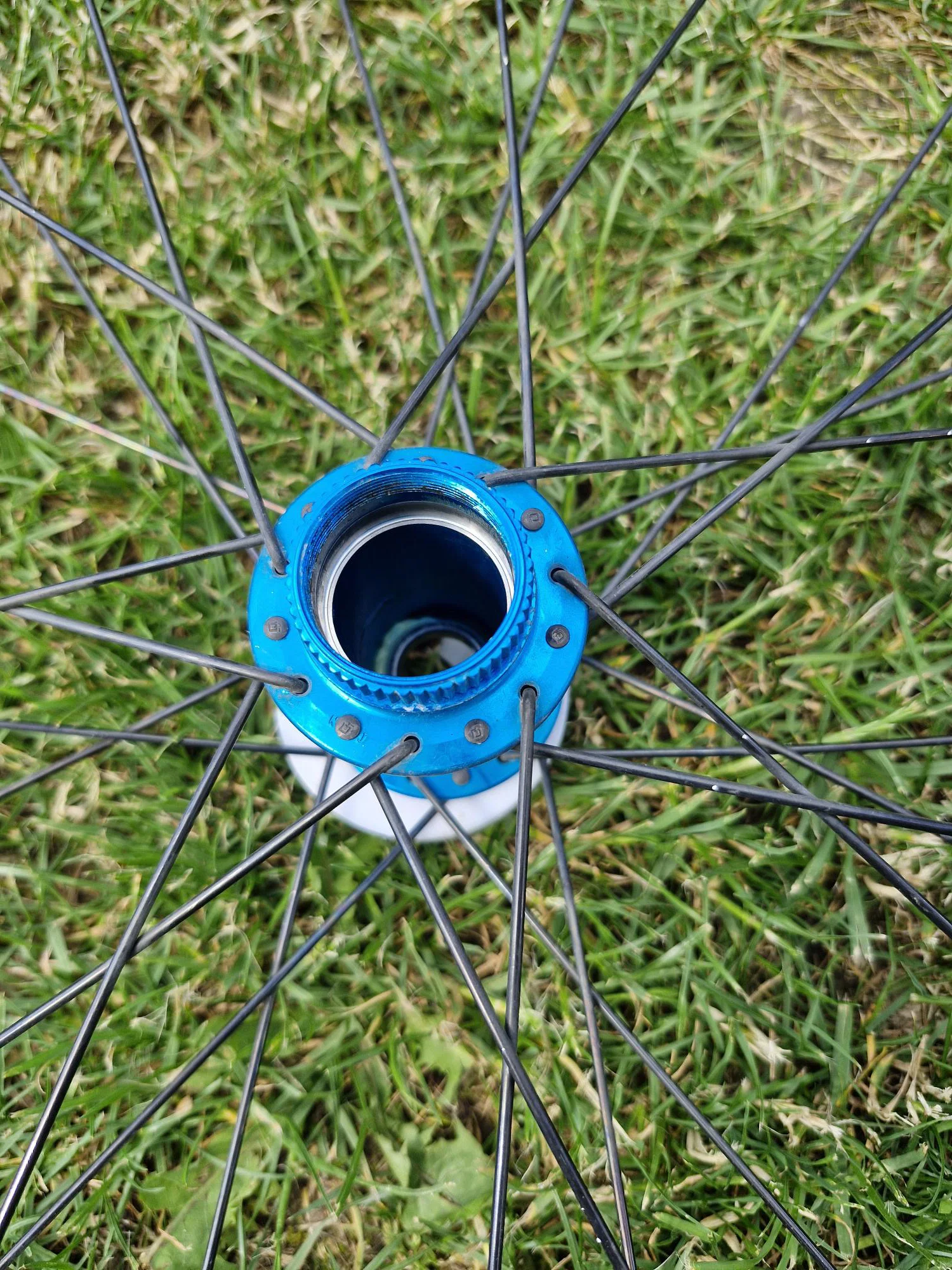

Đây là một dụng cụ hỗ trợ đơn giản nhưng cực kỳ hữu ích để bảo dưỡng đùm xe đạp – đặc biệt là khi bạn cần tháo hoặc lắp vòng bi (bearing).

Dụng cụ này đóng vai trò như một "khối đỡ" ổn định đặt dưới đùm xe, giúp tránh gây hư hỏng cho thân đùm, căm xe hoặc đĩa thắng khi bạn tác động lực (ví dụ như lúc đóng vòng bi ra).

Được thiết kế bằng OpenSCAD (hoàn toàn theo tham số)

Dễ dàng tùy chỉnh để phù hợp với nhiều kích thước và hình dạng đùm khác nhau

Giúp phân bổ lực đều hơn trong quá trình tháo vòng bi

Bảo vệ đùm, căm và đĩa thắng

Tại sao nên dùng dụng cụ này?

Khi tháo vòng bi đùm, bạn thường phải dùng lực từ một phía trong khi phải kê đỡ phía còn lại. Việc dùng các vật dụng tạm bợ (khối gỗ, đầu tuýp, v.v.) thường không chuyên nghiệp và kém an toàn.

Dụng cụ này mang lại cho bạn một thiết lập sạch sẽ, ổn định và an toàn.

Tùy chỉnh

Mô hình này hoàn toàn tùy biến trong OpenSCAD. Bạn có thể dễ dàng điều chỉnh:

  • Đường kính ngoài (khu vực đỡ)
  • Đường kính khoét lỗ bên trong (khoảng hở cho đùm)
  • Chiều cao / độ dày
  • Độ vát mép hoặc dung sai

Chỉ cần thay đổi các biến số rồi xuất file STL riêng cho phù hợp với đùm xe của bạn.

Khuyến nghị in ấn

  • Chất liệu: Khuyên dùng PETG (PLA vẫn dùng được nếu thỉnh thoảng mới sử dụng)
  • Độ lấp đầy (Infill): 30–50%
  • Tường (Walls): 3–4 vòng
  • Đặt mặt phẳng xuống bàn in, không cần hỗ trợ (support)
