Kẹp Khóa Filament Cam Latch Grip

Mô tả

Bạn đã bao giờ gặp tình huống đang cầm đầu sợi nhựa in (filament) thì nó tuột mất, chạy ngược vào trong hộp chứa hoặc ống PTFE khiến bạn phải tháo tung mọi thứ ra để tìm lại chưa? Tôi cũng từng bị như vậy rất nhiều lần, nhất là từ khi bắt đầu dùng các loại cuộn nhựa tự thu hồi.

Để giải quyết vấn đề đó, tôi đã thiết kế kẹp giữ filament nhỏ gọn này (chỉ khoảng 0.73g-0.84g cho bản cơ bản). Nó được thiết kế để đặt trên đầu ống PTFE, sử dụng cơ chế chốt cam để khóa chặt, ngăn không cho filament tuột vào trong. Rất dễ lắp đặt, kẹp chặt và cũng dễ dàng tháo ra hoặc nới lỏng khi cần.

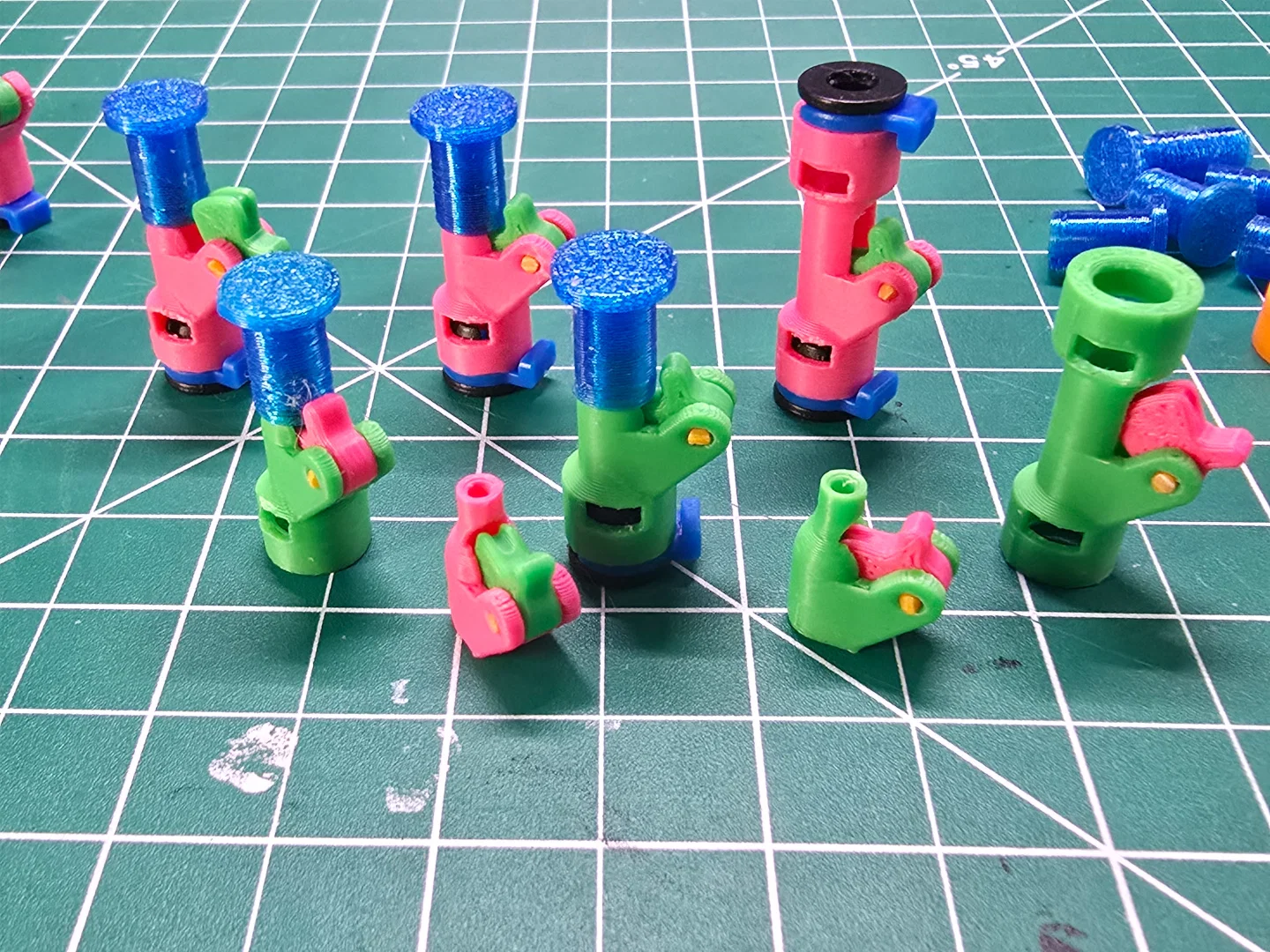

Vì mỗi trường hợp có thể cần cách sử dụng khác nhau, tôi đã chia thành 3 biến thể:

• Kẹp/giữ tối giản: Dùng đặt trên ống PTFE (hoặc lỗ thông). Phiên bản này chỉ tốn khoảng 0.73g-0.84g nhựa.

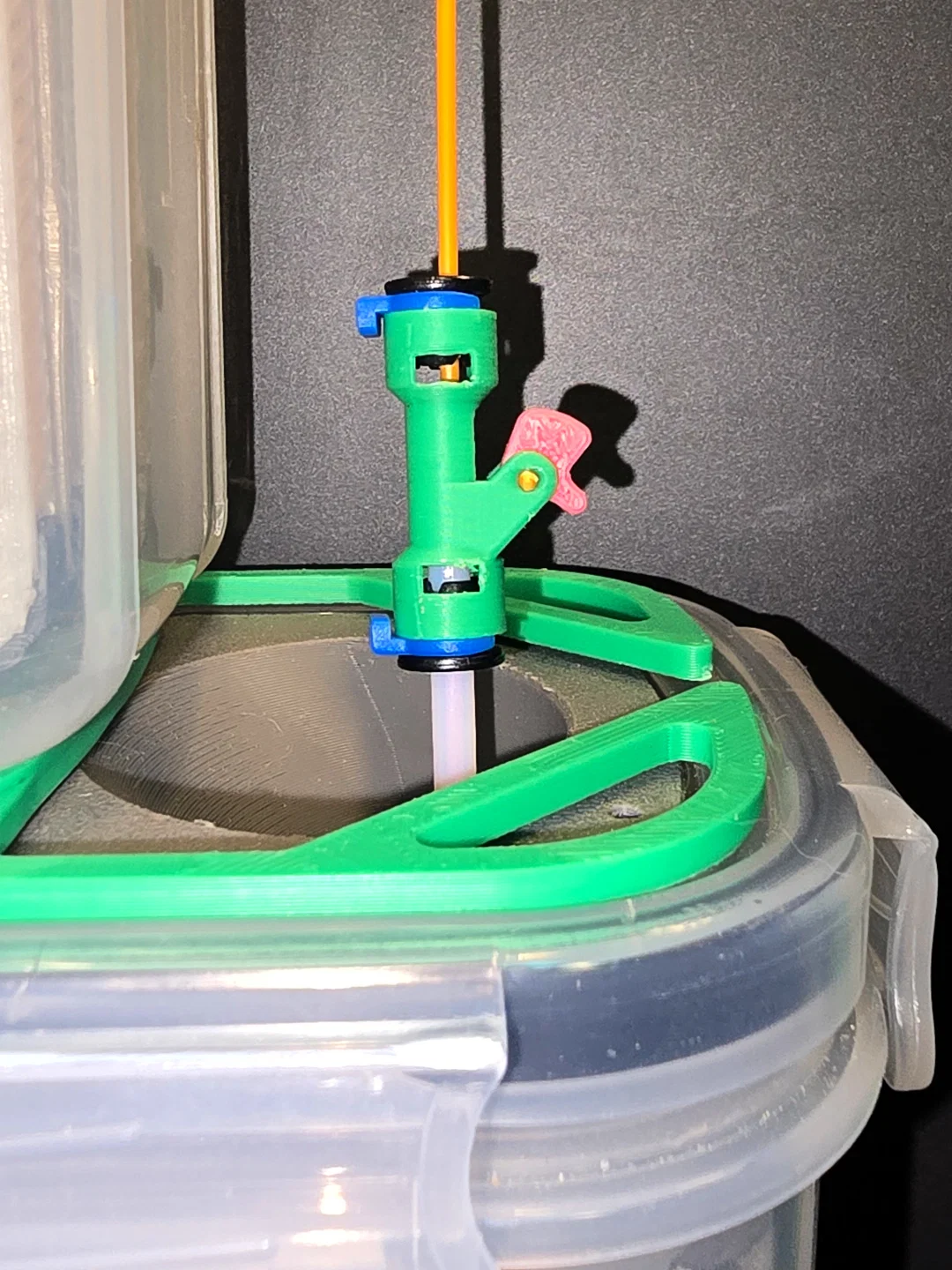

• Phiên bản có đế tùy chỉnh: Có thể khóa trực tiếp vào đầu đoạn ống PTFE.
• Phiên bản khóa collet cả hai đầu: Hữu ích nếu thiết kế máy của bạn cần bảo vệ filament bằng ống PTFE xuyên suốt.

Ngoài ra còn có nắp đậy đi kèm để giữ chặt filament hơn. Nắp này nên in bằng nhựa TPU hoặc các loại nhựa dẻo khác. Các file thiết kế FreeCAD đã được bao gồm.

In ấn

Hướng in

Nên in theo đúng hướng mặc định của file.

Thiết lập

• Chiều cao lớp in (layer height): 0.2mm
• Bật hỗ trợ (support): Bản kẹp tối giản hầu như không cần support.

STEP vs STL

Tôi đã đính kèm file .step vì chúng cho kết quả mịn hơn và dung lượng nhỏ hơn. File .stl chỉ nên dùng nếu quy trình của bạn bắt buộc, vì chất lượng bề mặt thường kém hơn.

Đừng quá tin vào bản xem trước 3D trên trang web. Bản xem trước này thường convert từ file .step với chất lượng thấp, bạn hãy tin tưởng file .step gốc khi mở trên các phần mềm slicer như Orca Slicer.

Hậu xử lý

Bạn cần dùng một đoạn filament nhỏ để làm chốt bản lề.

Sau khi in xong, hãy dùng mũi khoan tay nhỏ (khoảng 1.75mm - 1.8mm) để làm sạch đường đi của filament bên trong. Đừng làm lỗ quá rộng, chỉ cần đủ để filament trượt qua, vì cơ chế cam cần ép filament sát vào vách đối diện.

• Đặt cam vào vị trí với phần "ngón cái" hướng lên và ra ngoài, phần lớn của cam hướng vào trung tâm. Căn chỉnh lỗ trên thân kẹp và cam.
• Luồn một đoạn filament qua làm chốt bản lề.
• Đẩy mạnh đoạn filament xuyên qua cho đến khi nó thoát ra phía bên kia. Nếu chặt quá, hãy dùng kìm mũi nhọn hỗ trợ.
• Cắt bỏ phần filament thừa bằng kìm cắt nhựa.

Với các phiên bản dùng collet, bạn có thể in thêm GripBootA/B bằng nhựa PETG để che chắn các khe hở.

Hướng dẫn sử dụng

Cách khóa

• Luồn filament từ dưới lên trên qua kẹp.
• Nếu dùng nắp: Đẩy nắp vào đầu filament, xoay nhẹ cam vào vị trí khóa hờ, sau đó trượt nắp xuống khớp với kẹp để khóa chặt hoàn toàn.
• Nếu không dùng nắp: Trượt filament đến vị trí mong muốn, sau đó gạt "ngón cái" của cam vào trong để khóa chặt.

Sau khi khóa, hãy thử kéo nhẹ sợi nhựa để kiểm tra độ chắc chắn. Lưu ý: Thiết bị này được thiết kế để giữ filament không bị tuột vào cuộn, không dùng để chịu lực kéo mạnh từ người dùng.

Cách mở

Tháo nắp (nếu có), giữ đầu sợi nhựa để tránh bị tuột, sau đó gạt chốt cam ra ngoài để giải phóng sợi nhựa.
