Bộ đầu nối ống tùy chỉnh: Phích cắm, Bushing, Khớp nối, Nắp và Bộ giảm tốc (SCAD + STL)

Tôi đã viết một công cụ SCAD để tạo ren ống mà theo tôi là xài ngon hơn mấy cái trước giờ tôi vẫn dùng. Tôi tận dụng nó để làm một loạt các loại đầu nối ống luôn cho tiện. Bài viết này bao gồm ba bộ lưu trữ các loại đầu nối thẳng:

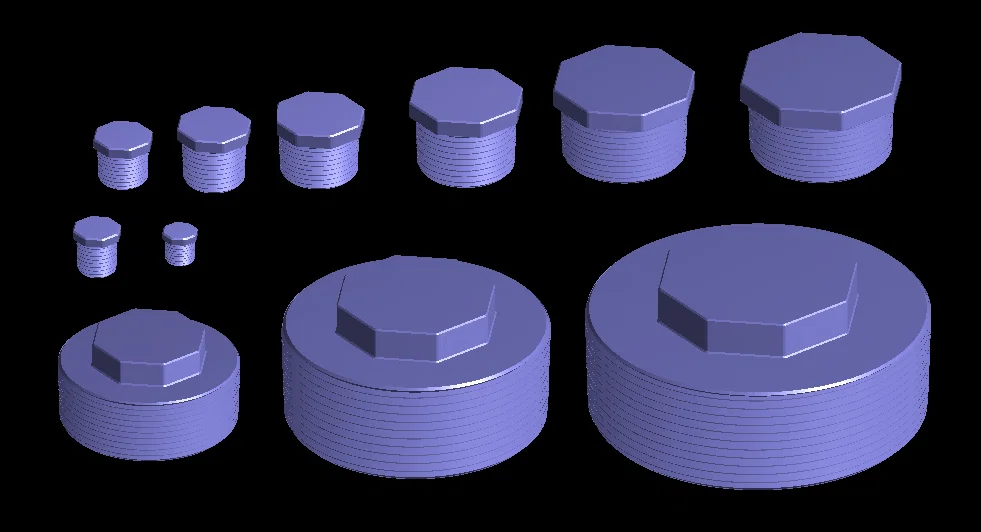

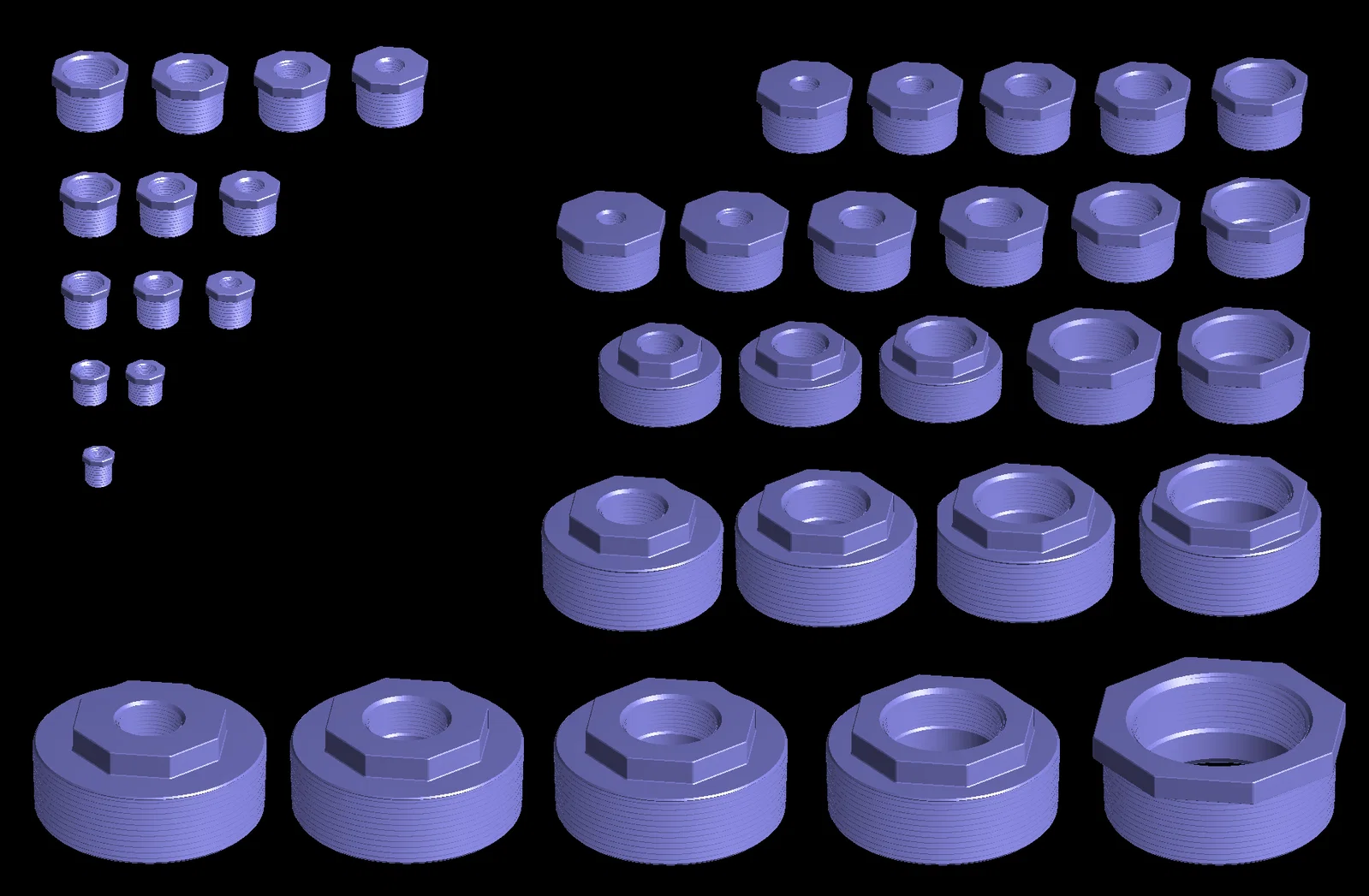

• Plugs & Reducing Bushings (SCAD + STL)

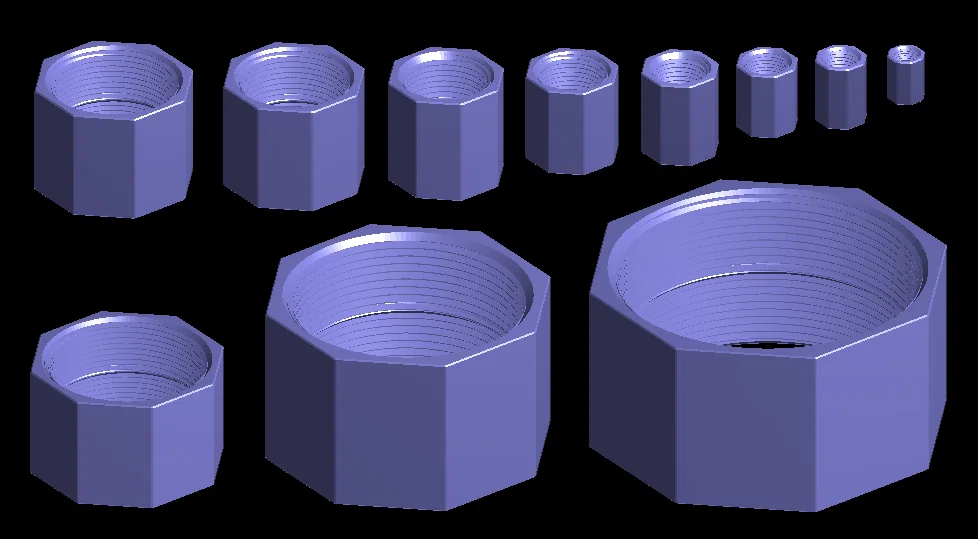

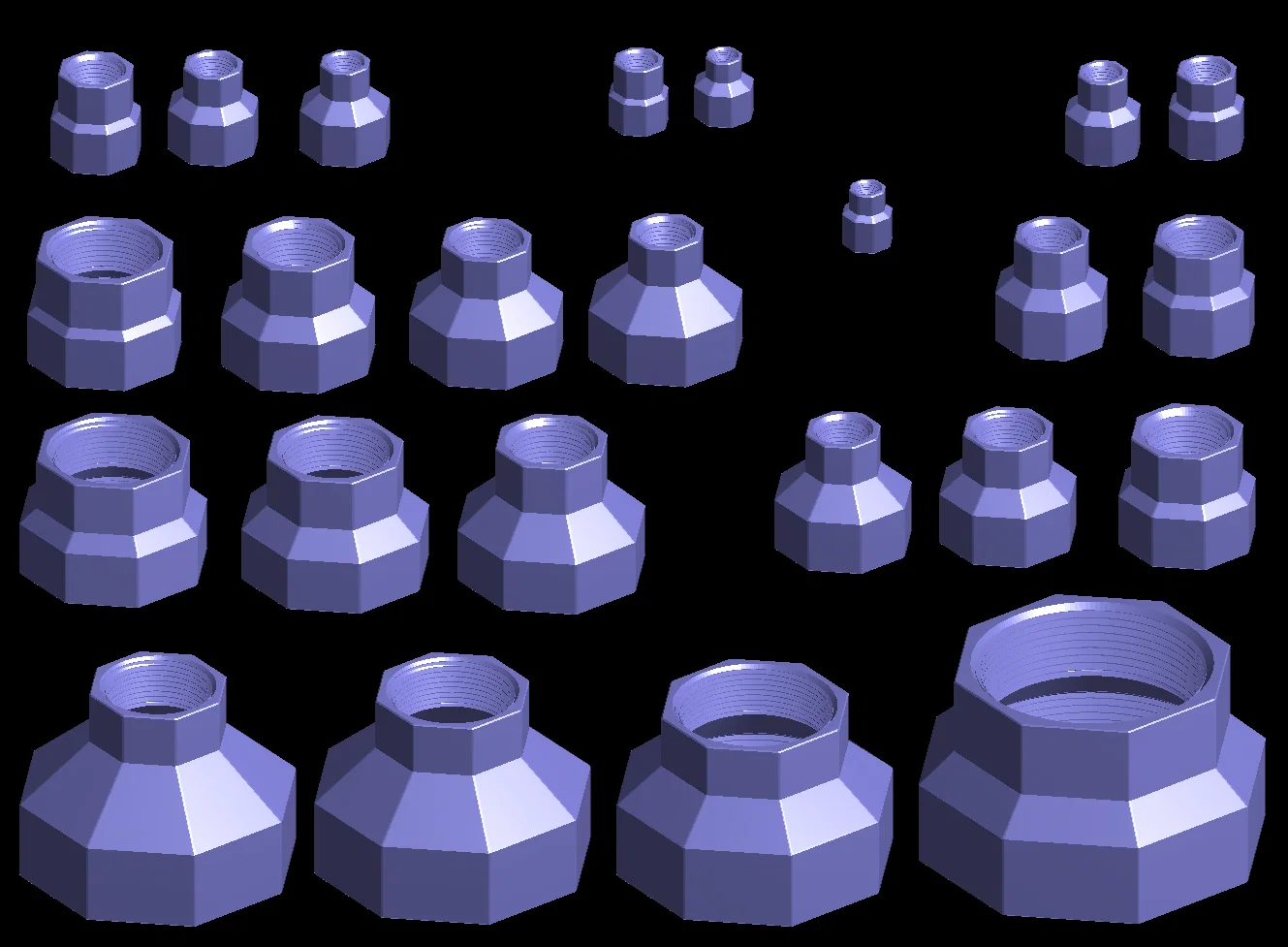

• Straight & Reducing Couplings (SCAD + STL)

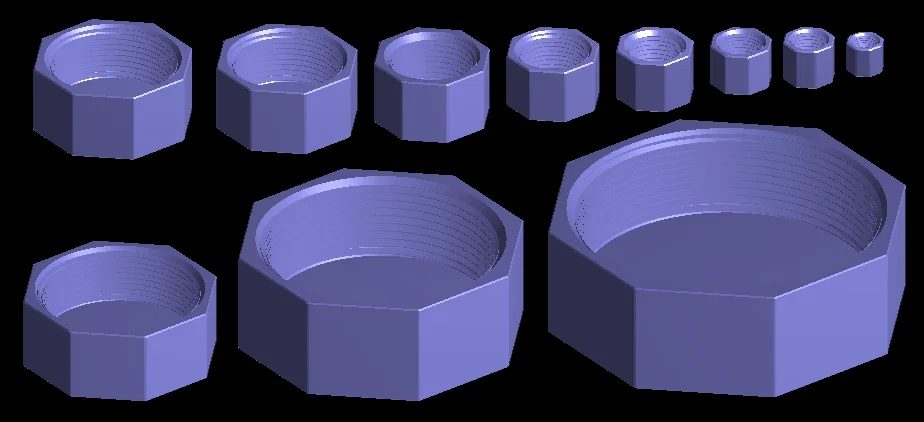

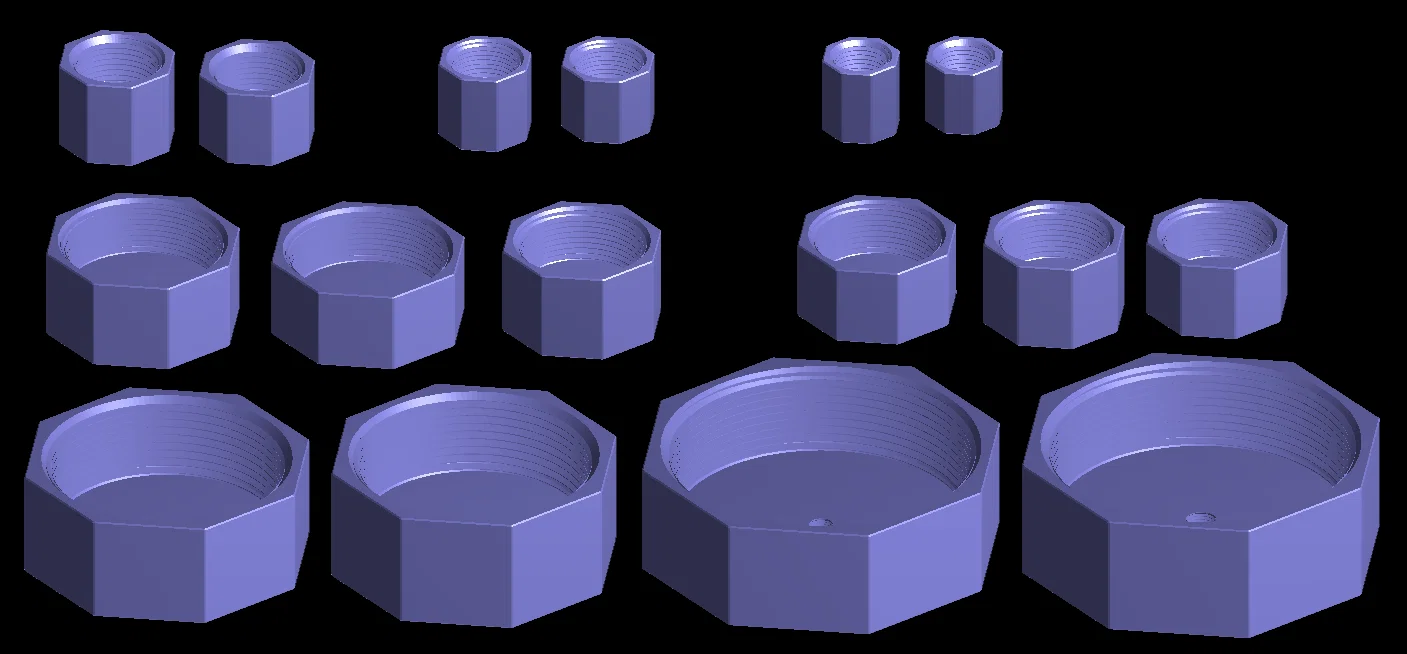

• Solid & Ported Caps (SCAD + STL)

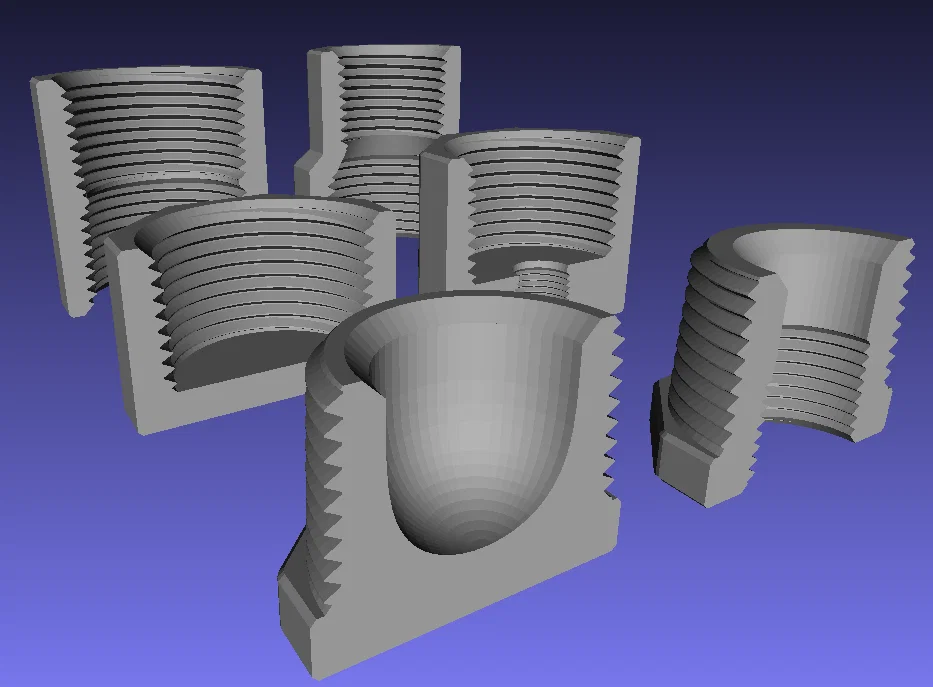

Các phần ren của từng chi tiết đều hỗ trợ bù trừ khi in (print compensation). Kích thước hỗ trợ từ 1/8" NPT đến 12" NPT.

So với các loại đầu nối dựa trên công cụ ren của Dan Kirshner, các file này render nhanh hơn rất nhiều và tạo ra file gọn nhẹ, sạch sẽ hơn hẳn.

Tôi đã đính kèm sẵn rất nhiều loại đầu nối lên đến 4" NPT. Nếu hơn 100 mẫu có sẵn vẫn chưa đúng ý bạn, cứ tự render lấy mẫu tùy chỉnh nhé.

Chắc tôi cũng không cần phải nhắc lại là việc dùng đồ in FDM cho các ứng dụng áp suất chất lỏng thì kết quả sẽ từ thất vọng cho tới thảm họa. Những miếng bushing mỏng manh xài bằng kim loại có thể ổn, nhưng in bằng nhựa thì hoàn toàn không thực tế. Bạn đã được cảnh báo rồi đấy nhé.

Bộ lưu trữ này đã bao gồm công cụ SCAD dùng để tạo ren NPT, nhưng nếu bạn muốn tìm thêm tài liệu đi kèm thì nó ở ngay đây:
