Cubboard

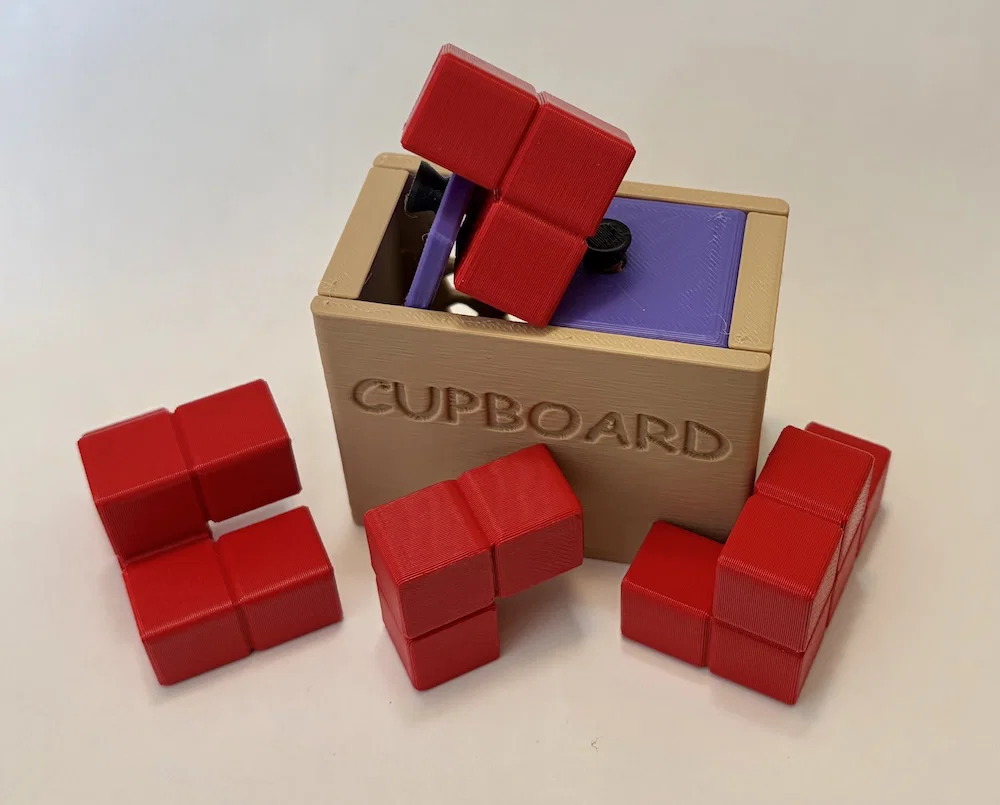

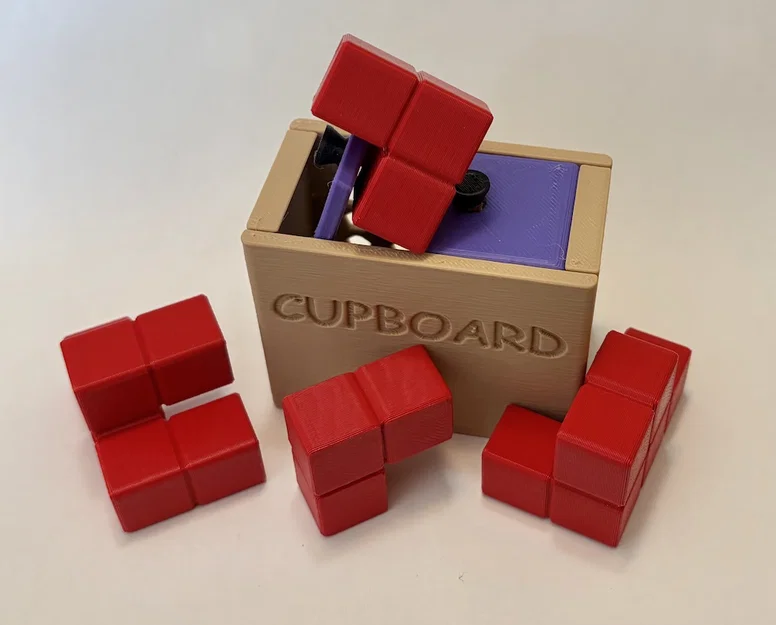

Lần này, món đồ nội thất chính là nguồn cảm hứng để tụi mình tạo ra một câu đố xếp hình không gian đầy thú vị. Mục tiêu là xếp được bốn khối polycubes vào trong một chiếc tủ và đóng cả hai cánh cửa lại.

Việc mở cửa tủ sẽ làm thay đổi không gian bên trong, khiến cho việc chèn thêm các mảnh ghép mới trở nên khó khăn hơn. Trong gần 3.000 cách sắp xếp về mặt lý thuyết, chỉ có duy nhất một lời giải đúng.

Vì có liên quan đến thao tác xoay và cần đến sáu bước di chuyển để đặt mảnh cuối cùng vào vị trí, đây là một thử thách khá khó, đòi hỏi bạn phải có trí tưởng tượng không gian và tư duy cơ học tốt.

Hướng dẫn in ấn

In tất cả các chi tiết theo đúng hướng trong file STL.

Thông số in khuyến nghị là layer height 0.2mm, 2 perimeters, 4 top/bottom layers và infill 15%. Đối với các mảnh polycube, bạn có thể in với 3 walls và infill lên tới 50% để tạo độ đầm tay.

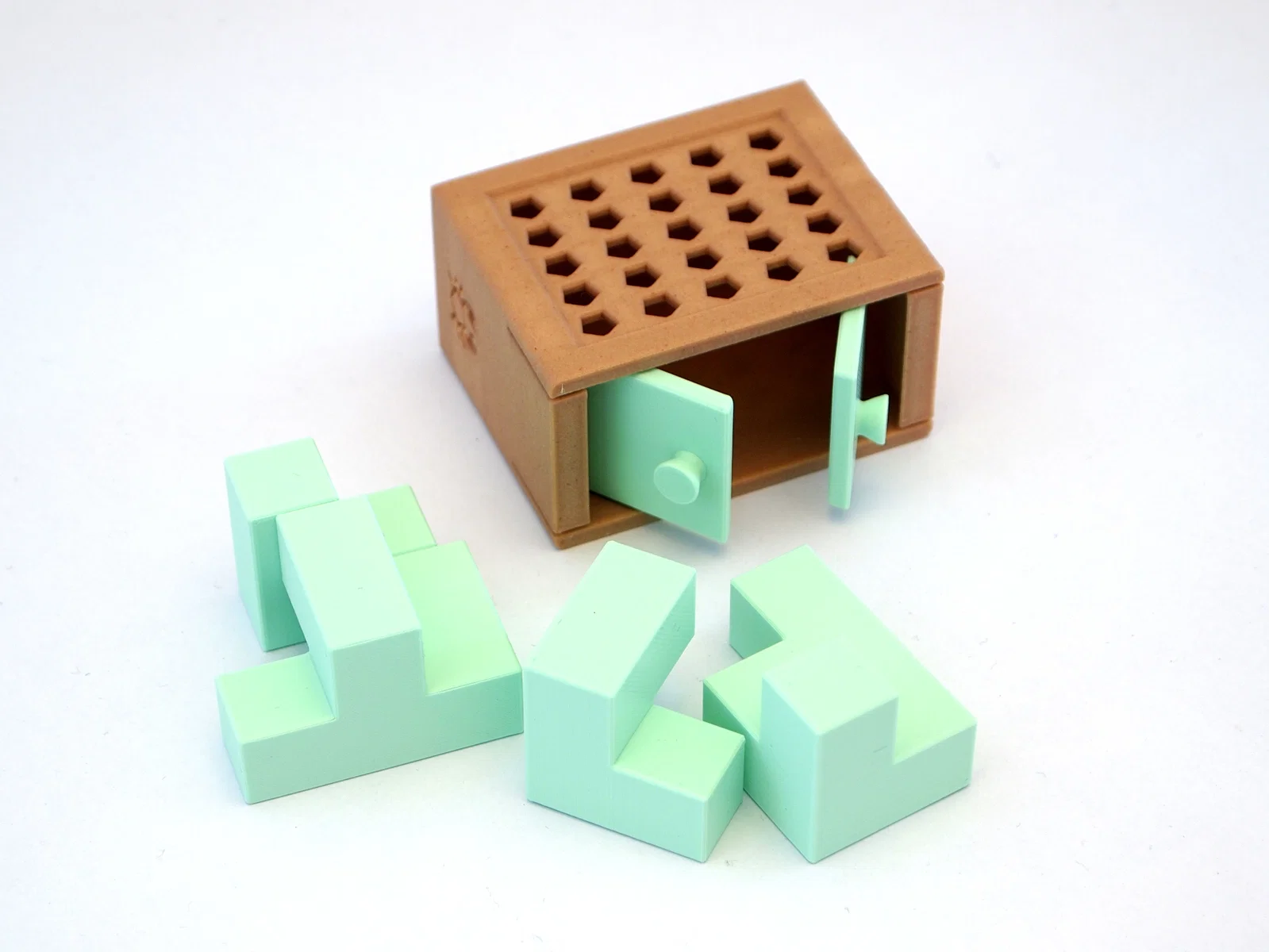

Có hai phiên bản của các mảnh ghép, bạn có thể chọn tùy theo sở thích thẩm mỹ của mình.

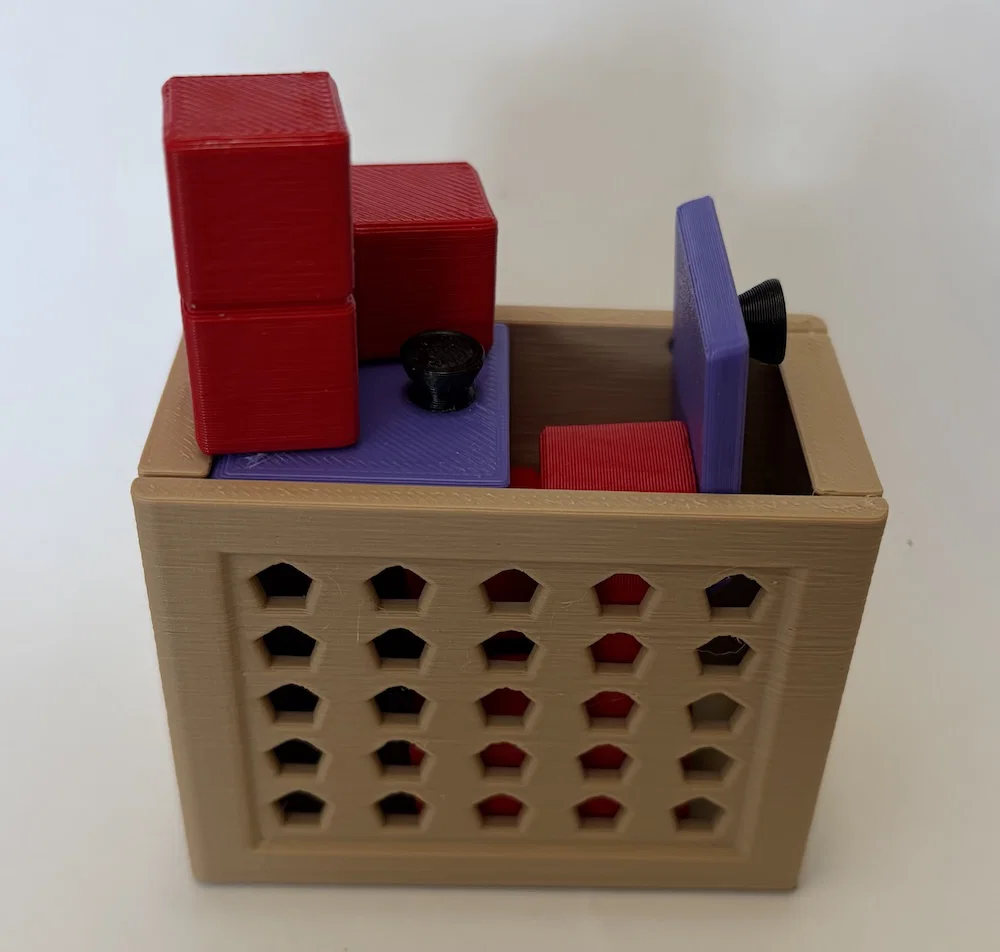

Bạn có thể thực hiện đổi màu theo chiều cao lớp in (color change) để phần tay nắm cửa có màu khác biệt giống như trong ảnh nhé.

Không cần hỗ trợ (support) cho bất kỳ chi tiết nào.

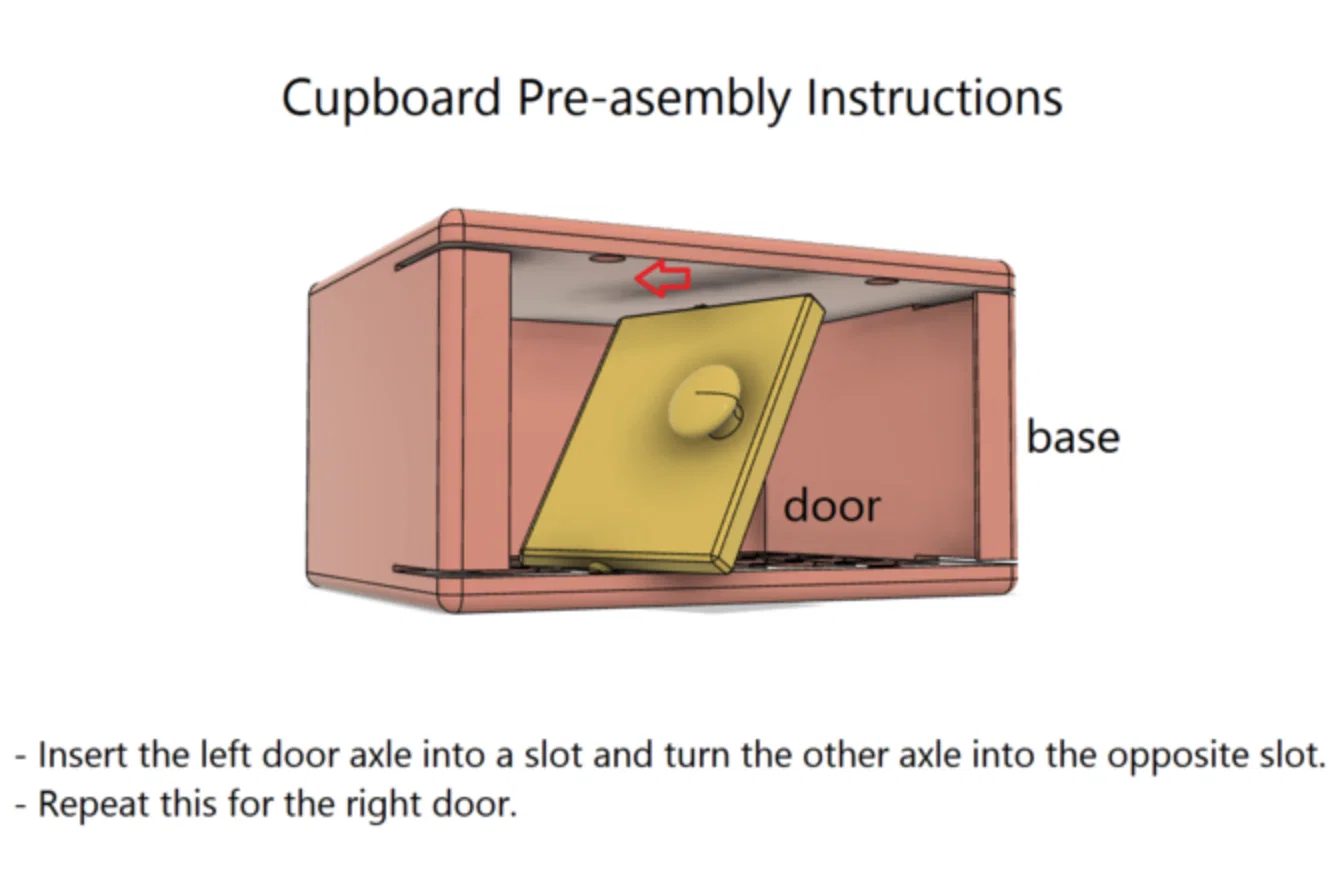

Lắp 2 cánh cửa như trong hình. Hãy chèn một chốt vào lỗ trước, sau đó đẩy chốt còn lại dọc theo thành tủ để nó vào đúng lỗ. Thành tủ sẽ tự đàn hồi một chút để bạn lắp ráp dễ dàng.

Độ khó

3.5/5

Dự án Printable Puzzle Project

Printable Puzzle Project hướng đến việc chia sẻ các mô hình mã nguồn mở chất lượng cao của nhiều thiết kế câu đố. Tất cả mô hình của tụi mình đều được đăng tải với sự cho phép của tác giả và chỉ dành cho mục đích phi thương mại. Mọi người có thể in để sử dụng cá nhân, nhưng không được phép bán hoặc kiếm lợi nhuận từ chúng; tác giả vẫn giữ mọi quyền sở hữu trí tuệ đối với thiết kế của họ.

Các câu đố được mô phỏng bằng thư viện puzzlecad mã nguồn mở. File .scad đã được đính kèm để bạn có thể tùy chỉnh các thông số thiết kế; thông tin chi tiết hơn có trong hướng dẫn PPP Puzzle Modeling.

Bộ sưu tập "No Problem Puzzle" chứa nhiều câu đố với các hộp phức tạp, vốn rất khó để mô phỏng bằng open-scad. Thêm vào đó, file thiết kế gốc của các chiếc hộp đã bị mất do lỗi ổ cứng. Đó là lý do tại sao các câu đố này chỉ bao gồm file scad cho các mảnh ghép.

Về tác giả

Từ tháng 11 năm 2020 đến tháng 4 năm 2023, Theo Geerinck và Symen Hovinga đã hợp tác dưới tên "No Problem Puzzles" để thiết kế và sản xuất các mẫu câu đố. Nhiều câu đố xếp hình độc đáo của họ mang đến các tính năng hấp dẫn như cửa trượt hoặc các thành phần chuyển động. Những tính năng này tạo thêm sự thú vị cho các dạng câu đố xếp hình quen thuộc. Trước đây, các câu đố này từng được bán thông qua dịch vụ in ấn trực tuyến, hoặc nếu bạn có máy in 3D, bạn có thể lấy file từ Symen.

Tuy nhiên, sau sự ra đi đầy tiếc nuối của Symen, cửa hàng 'No Problem Shop' đã không còn hoạt động. Vì vậy, Theo đã quyết định công khai các thiết kế để mọi người có thể tự in và thưởng thức cho nhu cầu cá nhân.
