Hộp chống ẩm gắn khung MK3S (Filament drybox)

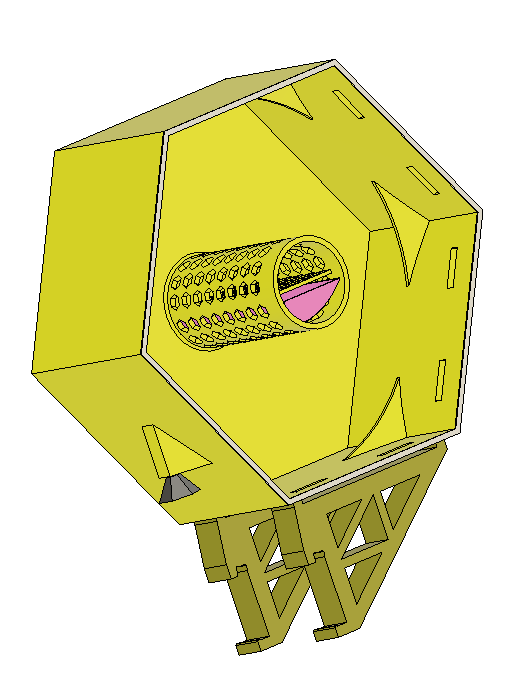

Vì không ưng ý với bất kỳ mẫu hộp chống ẩm (drybox) gắn trên MK3S nào hiện có, nên mình đã tự thiết kế một mẫu riêng - in 100% bằng máy in 3D và trông gọn gàng hơn.

Bạn có thể tùy chọn kết nối ống PTFE 4mm để bảo vệ sợi nhựa giữa hộp và máy đùn. Với MK3S+, mình khuyên dùng bản remix của mình.

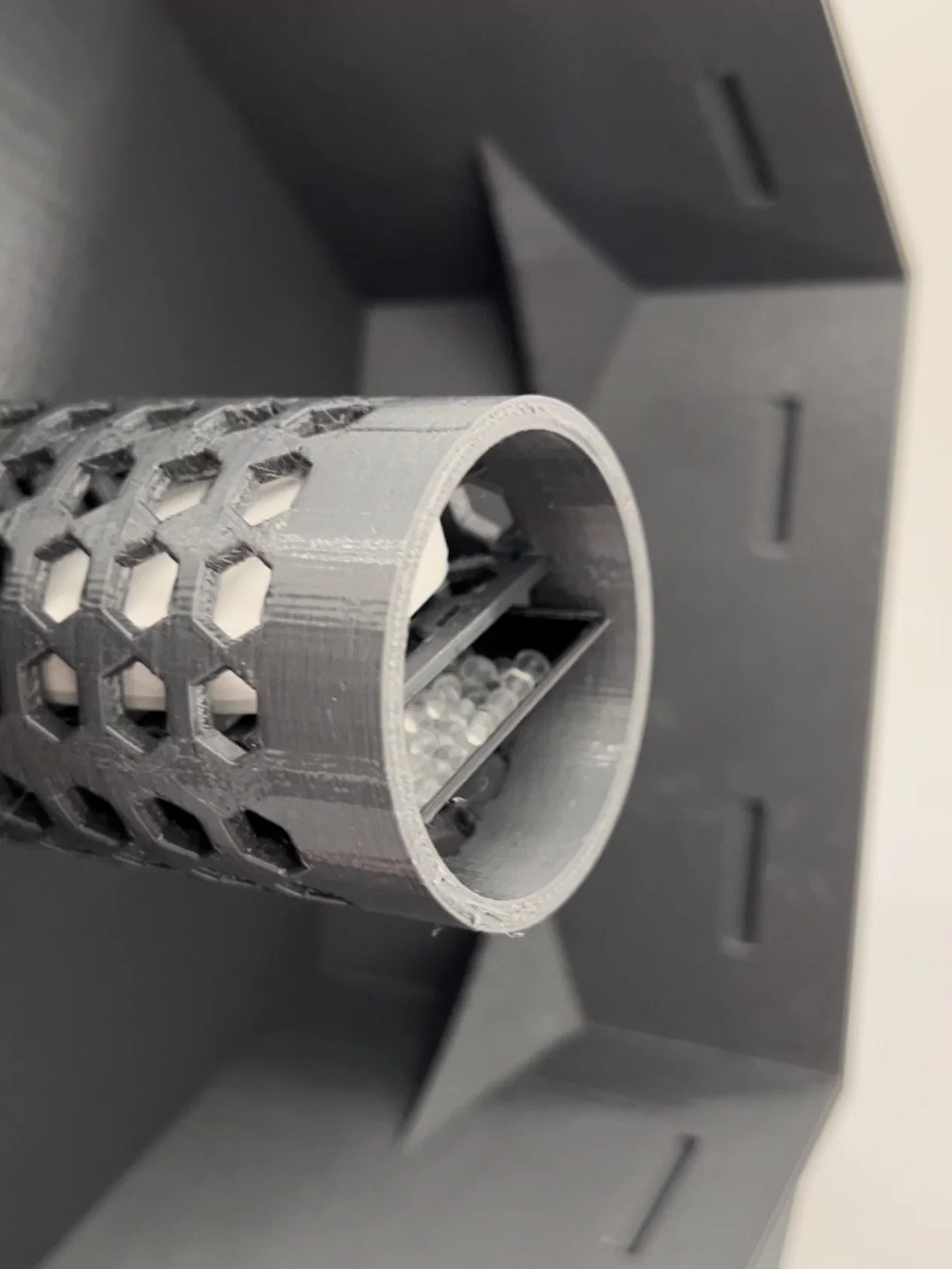

Trong trục xoay, có không gian để chứa hạt hút ẩm silica gel (dạng rời hoặc túi) và cảm biến nhiệt độ, độ ẩm Aqara.

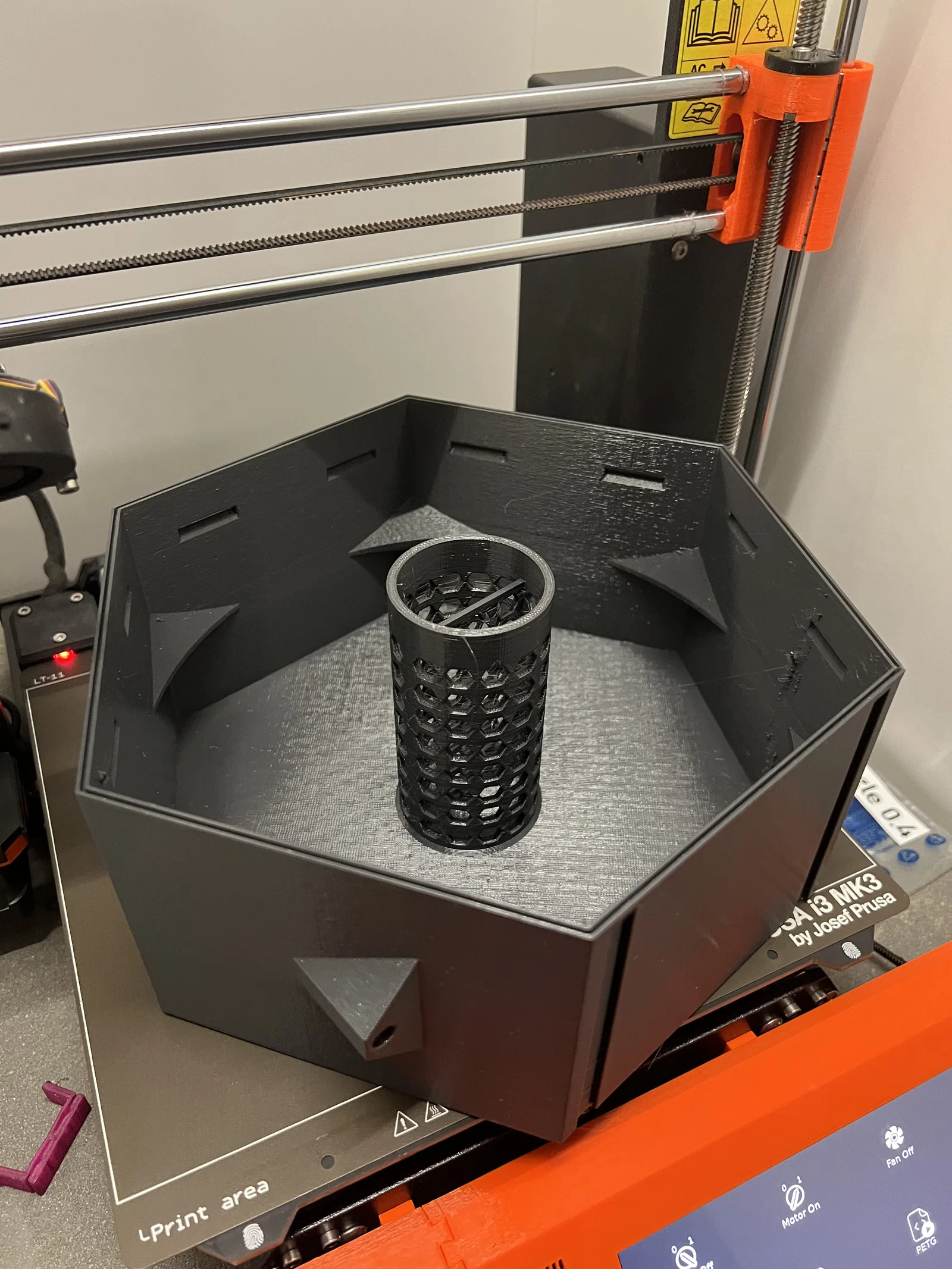

Kích thước vừa khít bàn in MK3S. Hiện tại chứa vừa cuộn nhựa 1kg Prusament, nhưng bạn có thể tăng thông số MaxSpoolWidth trong Fusion 360 để chứa cuộn to hơn.

Mình sẽ tiếp tục cải tiến thiết kế trong quá trình sử dụng (ví dụ: làm cho việc lấy cuộn nhựa và luồn sợi nhựa qua khe dễ dàng hơn).

Hoan nghênh các bản remix phần chân đế để có thêm tùy chọn lắp đặt.

Các bộ phận

• Box, Cover (Hộp và Nắp)
  • Chất liệu PETG, layer 0.3mm, infill 20%, không cần support
  • In không dùng skirt để đảm bảo vừa khít trên bàn in MK3S
  • Nếu muốn lấy nhựa từ bên trái, hãy phản chiếu (mirror) model Box (các phần còn lại lắp chiều nào cũng được)
• Leg (Chân đế): in 2 cái
  • Chất liệu PETG, layer 0.3mm, infill 20%, không cần support
• Desiccant tray (Khay hạt hút ẩm)
  • Chất liệu PETG, layer 0.2mm, không cần support
• Gasket, Nose seal (Gioăng và miếng đệm mũi)
  • Chất liệu TPU, layer 0.2mm, infill 40%, không cần support
• Nose plug (Nút chặn)
  • Tùy chọn (để chặn khe nhựa khi không in)
  • Chất liệu TPU, layer 0.2mm, infill 20%, không cần support
  • Hơi khó in - hãy chỉnh quạt 100% và Filament → Cooling → Cooling thresholds → Min print speed thành 1 mm/s (hoặc dùng file gcode đính kèm)

Luôn đặt mặt phẳng của model xuống dưới khi in.

Lắp ráp

1. Ép 'Nose seal' vào vị trí bên trong hộp. Bước này hơi khó và có thể khiến bạn hơi "nóng tính". Mình khuyên nên đặt cạnh trên ngắn trước, sau đó ép cạnh dài cho đến khi nó khớp vào. Bạn cũng có thể bỏ qua bước này nếu dùng ống PTFE.
2. Gắn gioăng vào hộp, ép phần gờ vào rãnh trên mép hộp.

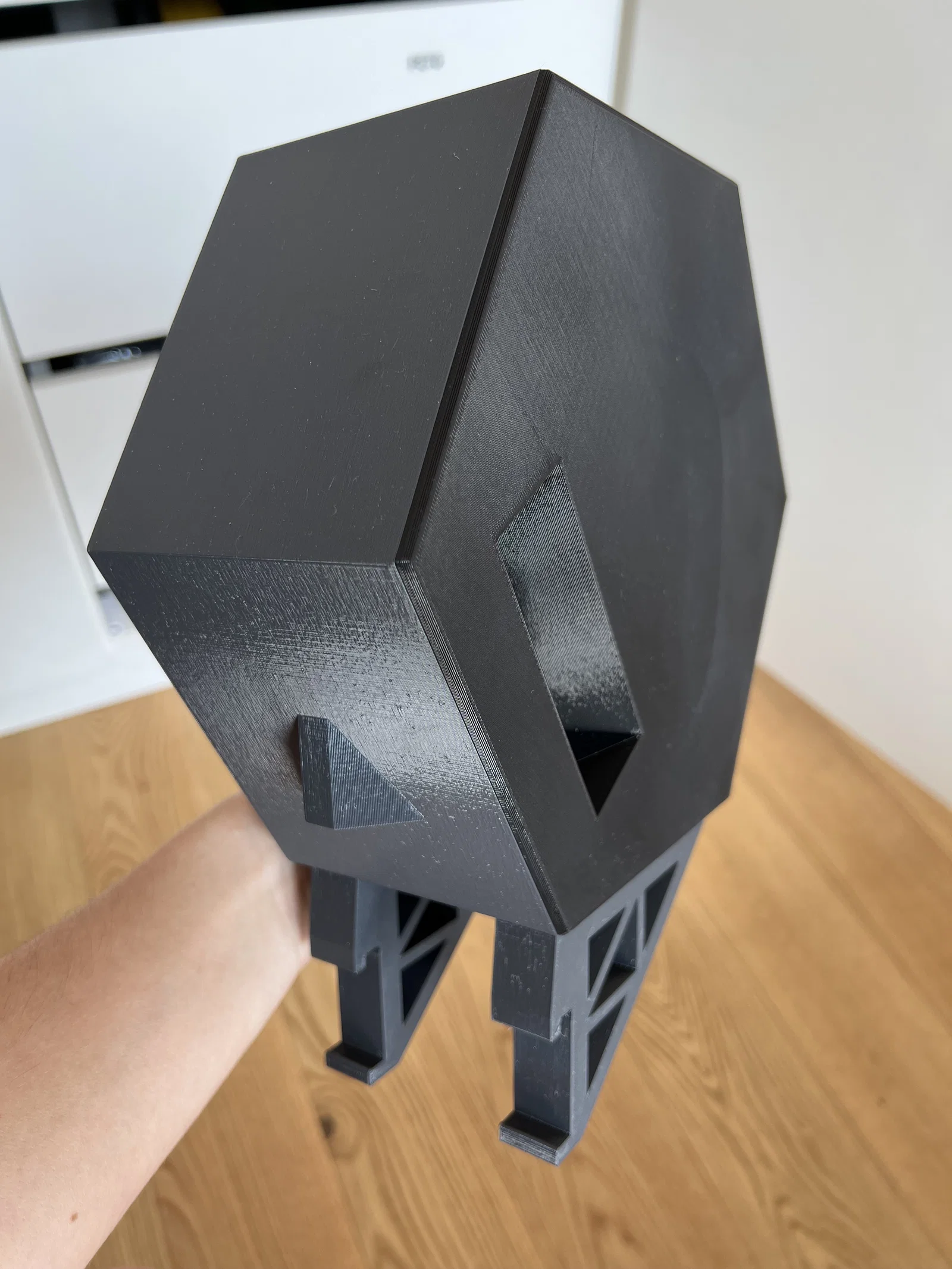

3. Trượt phần chân vào các rãnh của hộp.

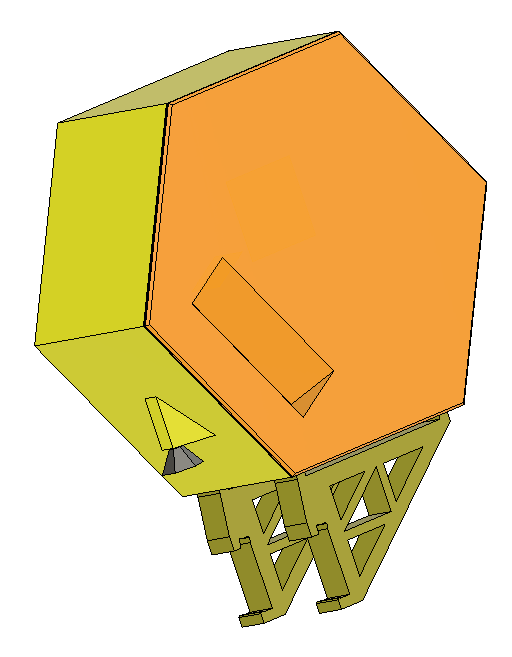

4. Đậy nắp vào hộp.

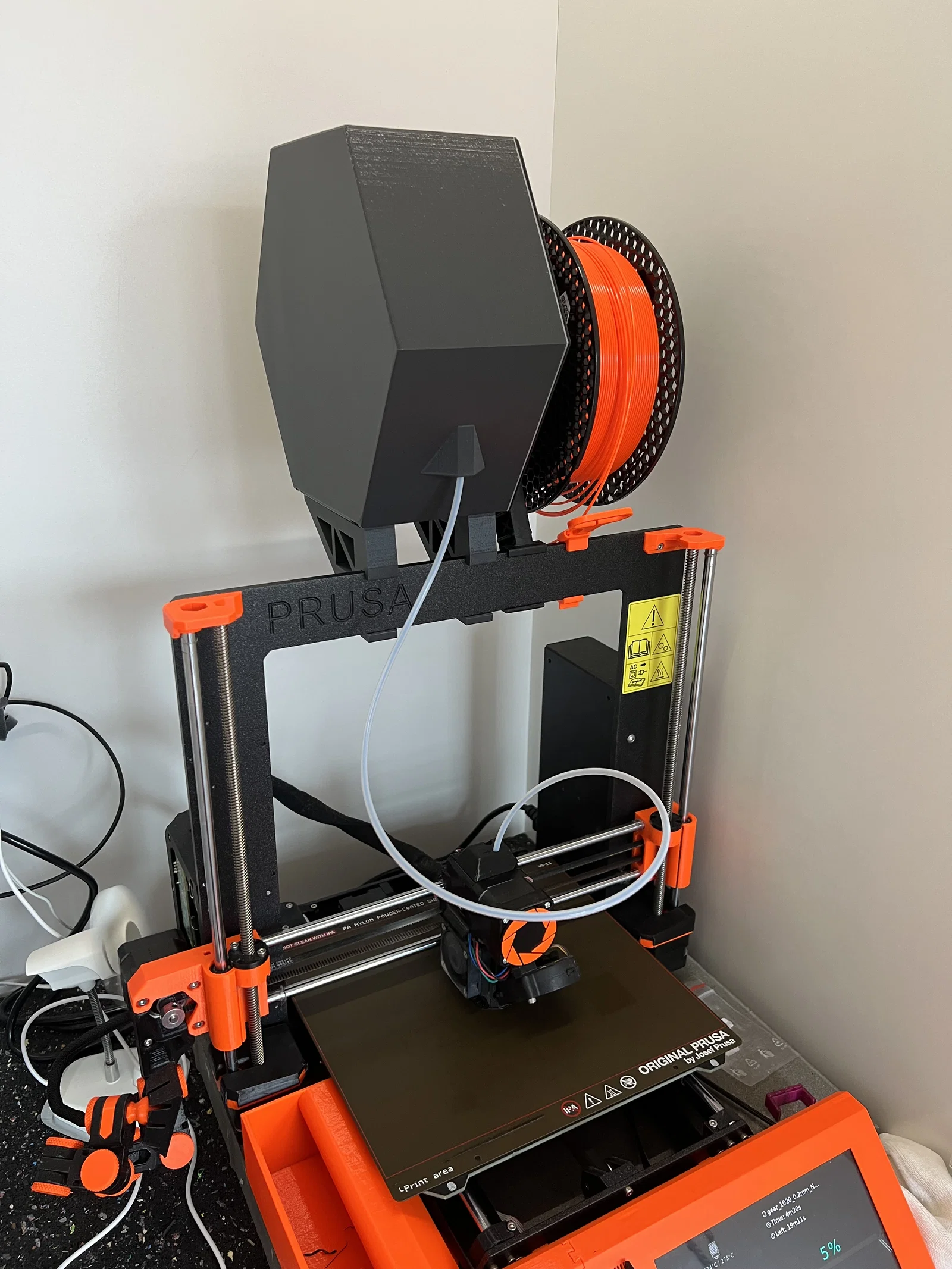

5. Lắp vào khung máy MK3S.

Hướng dẫn sử dụng

1. Tháo nắp.
2. Tùy chọn: Lắp cảm biến độ ẩm không dây vào.
3. Cho hạt silica gel vào khay hoặc đặt túi hút ẩm vào trong trục.
4. Luồn đầu sợi nhựa qua lỗ.
5. Đặt cuộn nhựa vào trong hộp.
6. Đậy nắp lại.

Để kết nối ống PTFE, hãy ấn chặt ống vào lỗ luồn nhựa.

Để chặn lỗ khi không in, hãy luồn đầu sợi nhựa vào 'Nose plug' rồi đẩy nó vào lỗ. Như vậy lần sau in bạn sẽ không cần phải mở hộp ra để lấy đầu nhựa.

Công dụng khác

Có thể dùng như giá đỡ cuộn nhựa 2kg tạm thời cho buồng in (enclosure).
