Nắp đậy trục đỡ Bearing Mount End Cap cho giá kệ thép DIY
Bạn đang cần tìm giải pháp để lắp đặt vòng bi cho các hệ thống ống thép hay giá kệ cũ như Steelton và Seville? Mẫu thiết kế Bearing Mount End Cap này là lựa chọn hoàn hảo để bạn tự tay chế tạo các đầu trục đỡ chính xác bằng công nghệ in 3D. Với kích thước vừa khít ống thép 23.2mm cùng phần trục 7.7mm tiện dụng, sản phẩm hỗ trợ đắc lực cho các công việc lắp ráp cơ khí tại nhà. Đây là giải pháp tiết kiệm và hiệu quả để tái chế đồ dùng, giúp bạn dễ dàng thực hiện các dự án DIY đòi hỏi sự ổn định cao. Hãy tải ngay file thiết kế này để bắt đầu cải thiện hệ thống kệ để đồ của bạn ngay hôm nay bằng nhựa in 3D chất lượng cao.
Mô tả

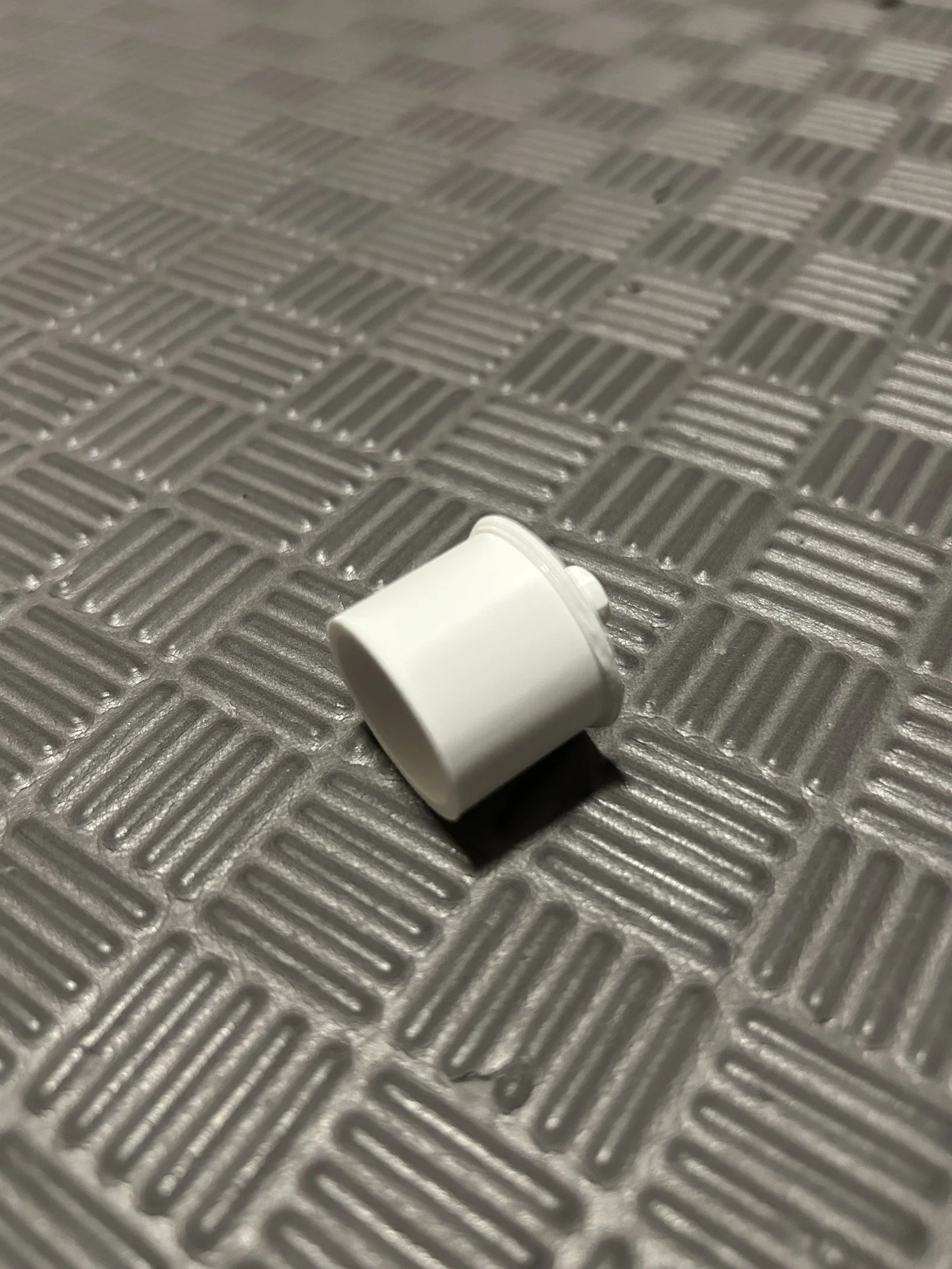

Nắp đậy kết hợp trục đỡ Bearing Mount End Cap cho giá kệ thép

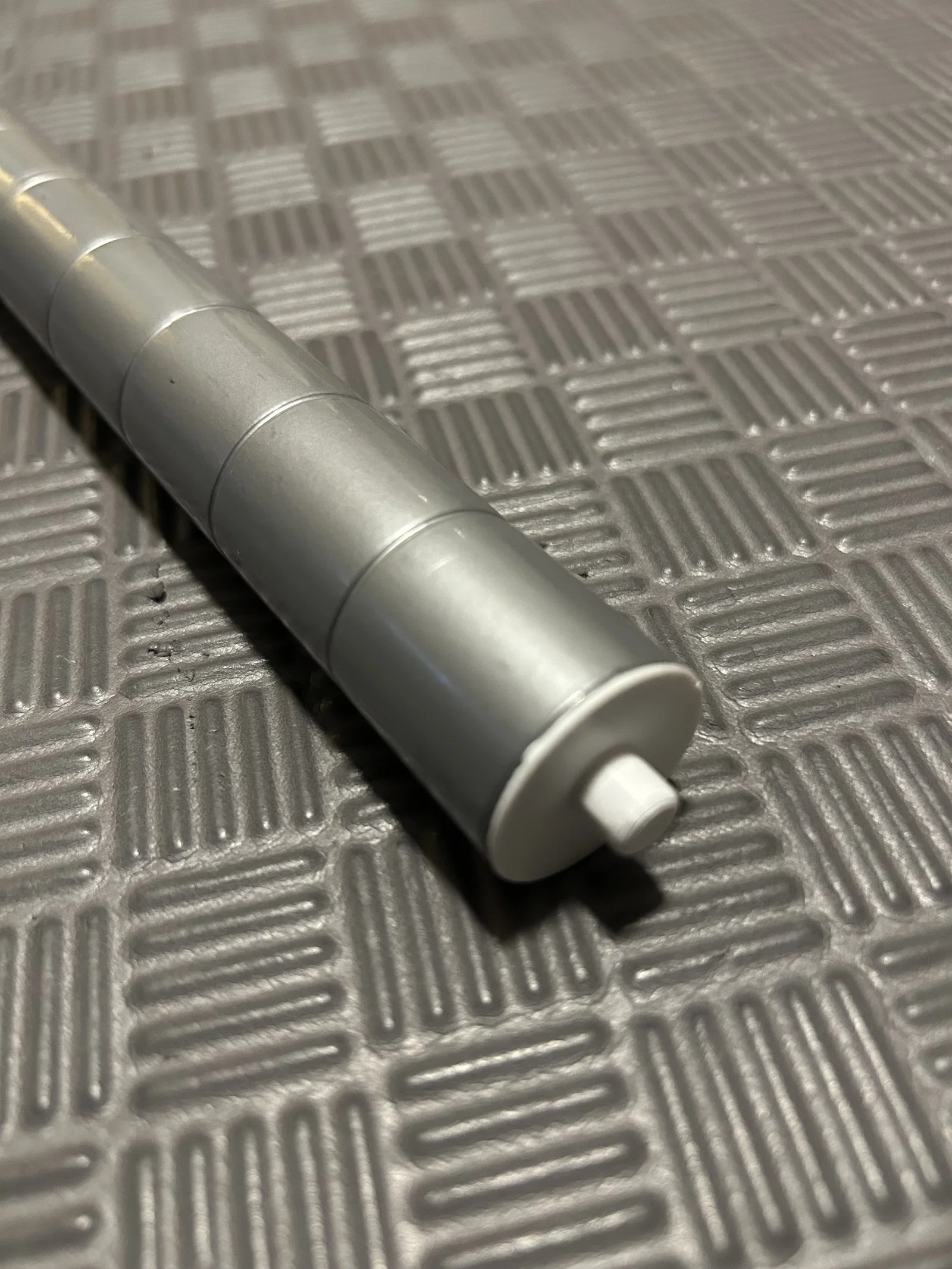

Bạn đang tìm cách để cải thiện hoặc sửa chữa các hệ thống giá kệ bằng thép như Steelton hay Seville? Bộ phận "Bearing Mount End Cap" (Nắp đậy kết hợp trục đỡ) này chính là giải pháp đơn giản nhưng cực kỳ hiệu quả để bạn tận dụng các ống thép cũ. Sản phẩm được thiết kế chuyên biệt để đóng vào đầu ống thép, tạo ra một trục đỡ chắc chắn giúp bạn lắp đặt các hệ thống vòng bi (bearing) một cách dễ dàng và chính xác nhất.
Với thiết kế thông minh, phần nắp này vừa khít với đường kính ngoài của ống thép, giúp cố định mọi thứ một cách chắc chắn mà không cần phải gia công phức tạp. Bạn chỉ cần in 3D bộ phận này bằng vật liệu bền bỉ và lắp vào đầu ống là đã có thể tạo ra các cơ cấu chuyển động hoặc giá đỡ xoay linh hoạt cho các dự án DIY trong nhà hoặc xưởng làm việc. Đây là một món phụ kiện "nhỏ mà có võ", giúp bạn tiết kiệm được nhiều thời gian và chi phí khi muốn tái chế các bộ phận kim loại cũ.
Sản phẩm này cực kỳ phù hợp cho những người yêu thích mô hình hóa 3D và DIY, muốn tùy biến các vật dụng gia đình. Nhờ kích thước được tối ưu hóa, nó đảm bảo sự ổn định cho toàn bộ kết cấu giá kệ của bạn. Dưới đây là các thông tin chi tiết và lưu ý để bạn có trải nghiệm in 3D tốt nhất:
- Kích thước lắp ống: Đường kính ngoài (O.D.) của phần nắp là 23.2 mm, tương thích hoàn hảo để lọt vào đầu ống tiêu chuẩn.
- Cấu tạo chi tiết: Phần gờ chặn có độ dày 1.5 mm với chiều cao 2 mm, giúp nắp bám chặt và không bị trượt ra ngoài khi sử dụng.

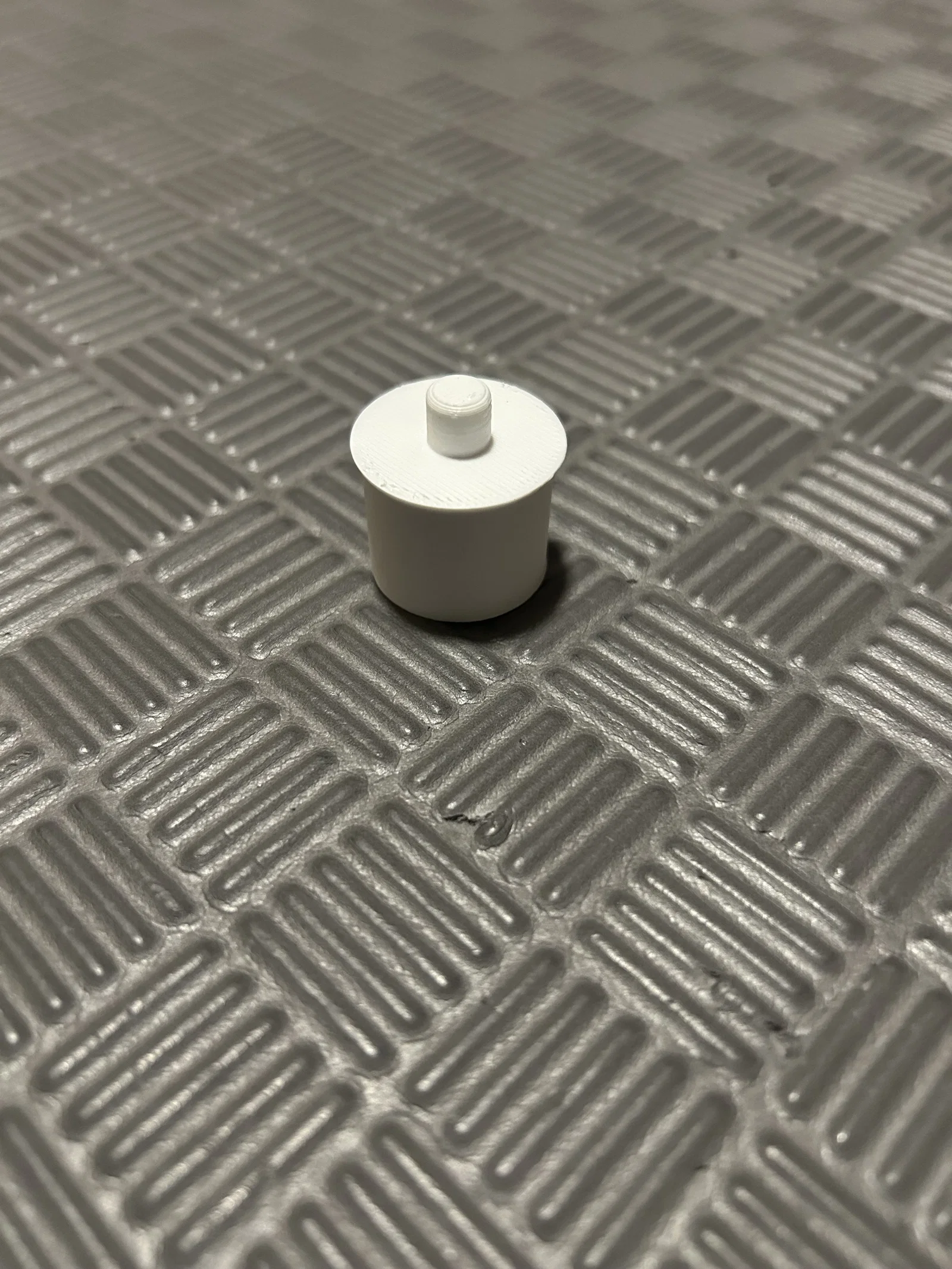

- Thông số trục đỡ: Phần đầu nhô ra (nipple) có đường kính 7.7 mm và độ dài 6 mm, lý tưởng để lắp vừa vặn vào các loại vòng bi phổ thông.
- Chất liệu khuyên dùng: Nên sử dụng nhựa PETG hoặc ABS để đảm bảo độ cứng cáp và khả năng chịu lực tốt hơn so với PLA thông thường.
- Lưu ý in ấn: Nên thiết lập in với độ dày thành (wall line count) tối thiểu 3-4 lớp và infill khoảng 30-40% để đảm bảo phần trục nhô ra không bị gãy dưới tác động lực.
- Hướng dẫn lắp đặt: Sau khi in xong, hãy làm sạch phần support (nếu có) thật kỹ để đảm bảo bề mặt trơn nhẵn trước khi tra vào vòng bi.
Hy vọng mẫu in 3D này sẽ giúp ích cho những dự án cải tạo giá kệ của bạn trở nên chuyên nghiệp và chắc chắn hơn bao giờ hết.
