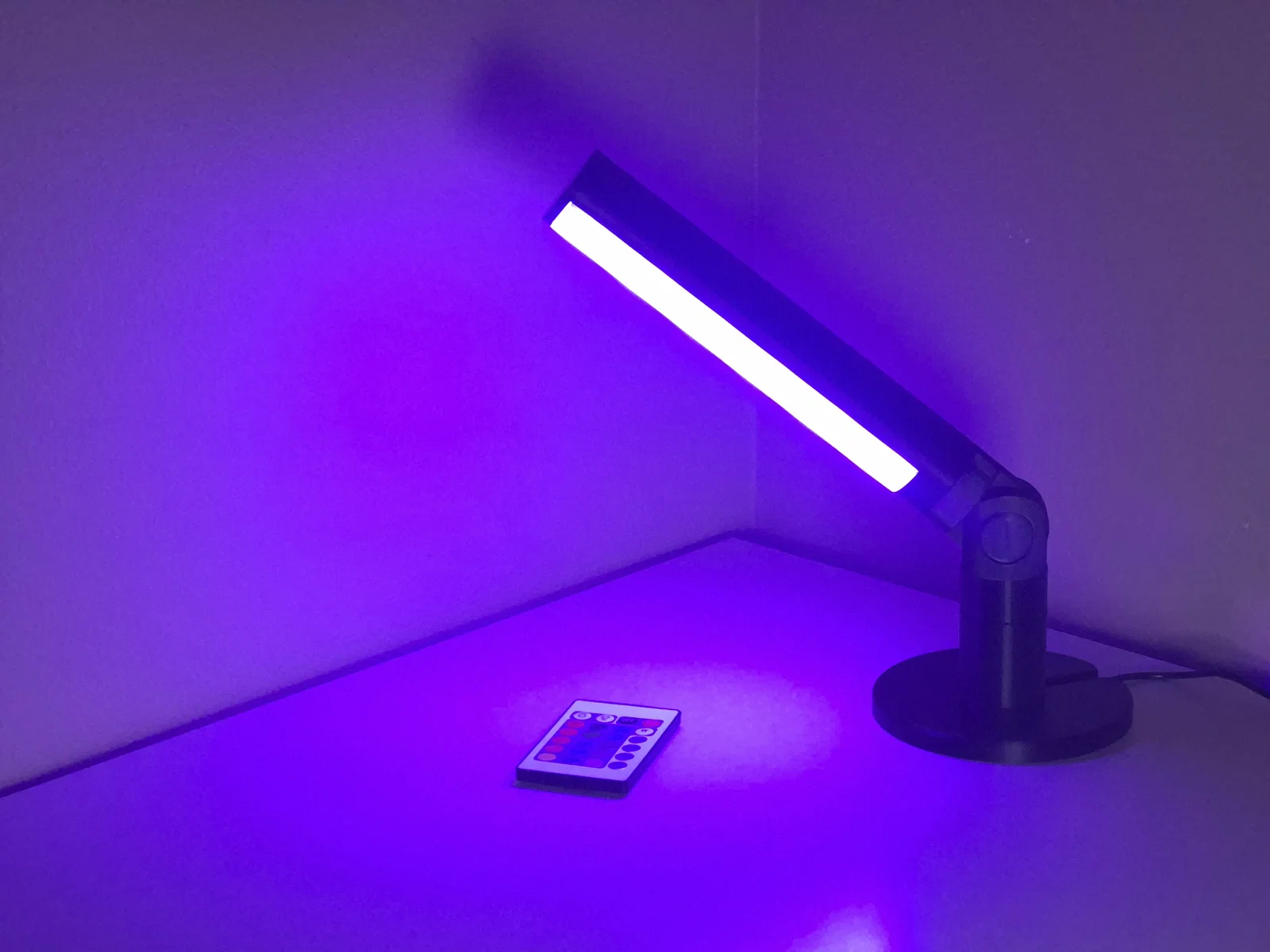

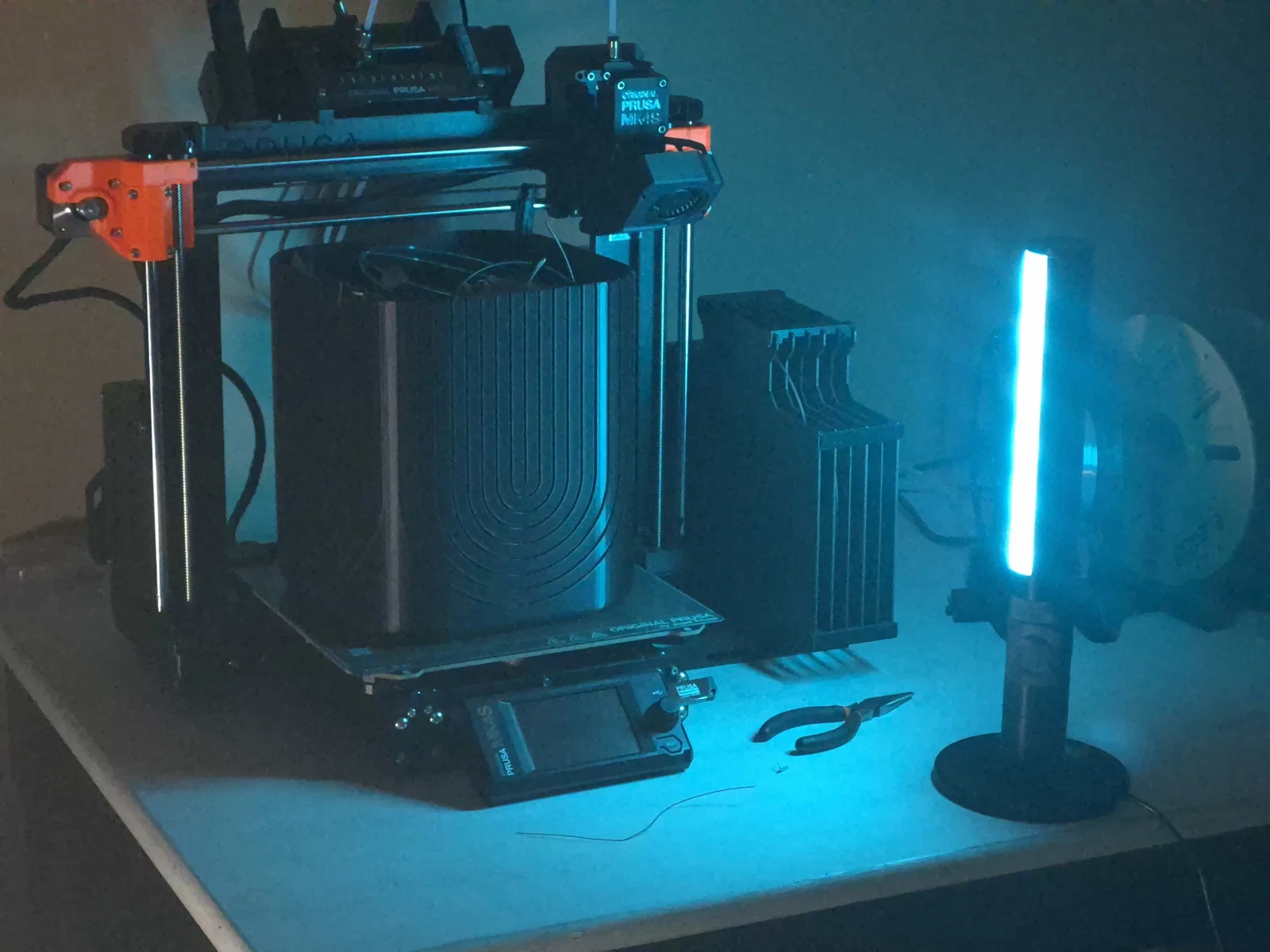

Đèn bàn LED linh hoạt (Posable LED Desktop Lamp - Tự in toàn bộ)

Nếu bạn in mô hình này, hãy đăng thành quả nhé :)

Phần mô tả này sẽ khá dài vì mình sẽ để tất cả thông tin và ảnh hướng dẫn lắp ráp bên dưới.

(Chắc chẳng ai đọc hết đâu nhỉ? Mình mất tận hai đến ba tiếng để viết đấy, dù mình nghĩ cũng chẳng ai quan tâm để đọc hết đâu 🤷. Nhưng nhớ đọc kỹ phần in ấn nhé)

LƯU Ý QUAN TRỌNG (Dành cho những bạn không muốn đọc hết 3 tiếng cuộc đời mình đã dành cho mô tả này)

• Bộ phận Bản lề nút bấm (Button Hinge) yêu cầu phần nhô ra (overhang) khá khó.
• Bạn bắt buộc phải dùng loại đèn LED này vì nó có cục tín hiệu nhỏ.
• Một số khớp nối khá khít và việc in ấn có chút thử thách.
• Đế đèn (Base Plate) cần được in với độ lấp đầy (infill) 100% để tránh bị đổ (đế nhỏ nên không chiếm diện tích).
• Một số chi tiết có các rãnh khớp với nhau, nhớ chú ý đừng bỏ sót.
• Cục nhận tín hiệu remote không xuyên qua thân đèn được (lỗi thiết kế lớn nhất của phần này), nên mình khuyên bạn nên đấu nó vào một cái công tắc. Mình thì dùng bộ điều khiển bằng tiếng vỗ tay để bật/tắt.

Quy trình thiết kế

Ban đầu mình định làm kiểu đèn như chiếc đèn trên Amazon này, nhưng linh hoạt hơn với phần thân có thể nối dài. Tuy nhiên, khi thiết kế xong mình nhận ra là nó không giữ được góc độ (bị đổ ẹo), nên mình quyết định chuyển sang làm đèn bàn.

Mình muốn nó thật linh hoạt (xoay, vặn đủ kiểu trong thân ống đường kính 40mm) giống như khớp cầu, nhưng các khớp ma sát truyền thống bị mòn rất nhanh. Cuối cùng mình chốt thiết kế khớp bản lề nút bấm (button hinge) có lò xo, cho phép khóa ở mỗi góc 45 độ.

Cơ chế xoay được thiết kế để in thành 1 khối (ở độ dày lớp 0.2mm hoặc 0.15mm, khe hở là 0.31mm) rồi tách ra sau. Hãy in sao cho mặt vát hướng lên trên để không cần hỗ trợ (support).

Vì vỏ đèn khá dày để bảo vệ linh kiện nên sóng remote không xuyên qua được, bạn phải tháo nắp trên để chỉnh màu. Phần tán sáng (diffuser) mình đã chà nhám nhẹ để ánh sáng đều hơn.

In ấn (Khuyến nghị)

• Bản lề nút bấm: Cần hỗ trợ organic với overhang khoảng 70 độ.
• Bộ xoay (Rotator): In không cần support, đặt mặt phẳng trên bàn in.
• Đế đèn: Bắt buộc infill 100% để chống đổ.
• Vỏ đèn LED (LED Case): Cần support ở đáy, cẩn thận khi gỡ để không bị tách lớp.
• Tán sáng (Diffuser): In với độ dày tường 0.8mm, dùng chế độ Vase mode.

Lắp ráp

(Làm theo từng bước trong ảnh cẩn thận nhé, một số chi tiết trong ảnh là phiên bản cũ, mình xin lỗi vì ảnh hơi xấu do mình chụp vội!)

1. Lắp bộ ba chi tiết Bản lề nút bấm (nút, thân, passthrough) lại với nhau.
2. Luồn dây đèn qua cơ chế bản lề và bộ xoay. Lắp khớp vào.
3. Gỡ lớp cao su trên đèn LED, quấn quanh lõi và dán lại.
4. Kết nối vỏ đèn vào khớp nối.
5. Cắm dây vào đèn.
6. Trượt lõi LED vào trong vỏ đèn.
7. Nối vỏ đèn với bản lề (cẩn thận vì rất khít, có thể dùng kẹp C).
8. Gắn đế đèn vào là xong!
