Bộ kẹp panel không cần dụng cụ cho máy in Voron

Giới thiệu

Ngay khi bắt đầu lắp ráp chiếc Voron 2.4 R2 từ bộ kit Formbot, mình đã thắc mắc tại sao lại phải dùng mấy con hammerhead t-nuts đó. Nhìn chúng mà mình thấy đây đúng là phát minh vô dụng nhất trên đời.

Sau khi thử dùng, mình khẳng định luôn đây là cách gắn hoặc tháo linh kiện phiền phức và không đáng tin cậy nhất từ trước đến giờ... Vậy là mình bắt đầu tìm giải pháp thay thế. Mình không muốn mỗi lần tháo tấm panel ra lại phải lôi đủ loại dụng cụ ra vặn vẹo, nhưng vẫn cần tấm panel được cố định chắc chắn. Nam châm thì mình không thích lắm, nên quyết định tự thiết kế một mẫu riêng.

Đặc điểm

Mình muốn thiết kế này phải đơn giản, giá rẻ, hiệu quả và ai cũng dùng được. Vì vậy, mình đã đưa ra các quyết định sau:

• Không dùng hammerhead t-nuts vì chúng quá thiếu ổn định và thường cần dụng cụ để thao tác.
• Không dùng nam châm vì lực giữ có hạn, lại còn phải dán băng keo VHB.
• Không cần hỗ trợ (supports) khi in.
• Chỉ sử dụng phần cứng chuẩn của Voron.

Kết quả mang lại các ưu điểm:

• Không cần support, chỉ cần để slicer tự xoay hướng và in thôi.
• Tháo lắp dễ dàng, đủ độ rít để giữ cố định nhưng chỉ cần lực nhẹ để thao tác.
• Nhiều điểm căn chỉnh: tấm panel, kẹp t-nut và vị trí ốc đảm bảo mọi thứ đều vuông vức.
• Mọi đế kẹp đều dùng cùng loại phần cứng bất kể độ dày.
• Về lý thuyết là dùng được cho bất kỳ khung 2020 nào.

Bắt đầu thôi

Hướng dẫn in

Trước khi in cả bộ, hãy lưu ý độ dày của tấm panel + băng keo xốp bạn đang dùng. Loại kẹp 4mm sẽ vừa với panel 3mm + 1mm, v.v.

In theo thông số chuẩn của Voron: vòi phun 0.4, layer 0.2, 5 lớp mặt trên/dưới, 5 tường, infill 40%, v.v.

Về vật liệu, mình khuyên dùng bất kỳ loại nào cứng cáp và chịu được nhiệt độ trong buồng in là được. Mình đã dùng PCTG và thấy rất ổn.

Vật liệu cần thiết

Mỗi kẹp cần:

• 2 x 20mm M3 roll-in t-nut (phần cứng chuẩn Voron)
• 2 x 8mm M3 SHCS bolt (phần cứng chuẩn Voron)

Mình có kèm theo các kẹp t-nut, mấy cái này sẽ bọc bên ngoài t-nut, giúp tránh hư hỏng do vặn quá chặt và giữ t-nut cố định tại chỗ. Bạn cần in 2 cái cho mỗi kẹp.

Hướng dẫn tính toán

Mỗi tấm panel cạnh bên/trên cần 8 kẹp, cho mỗi tấm bạn cần:

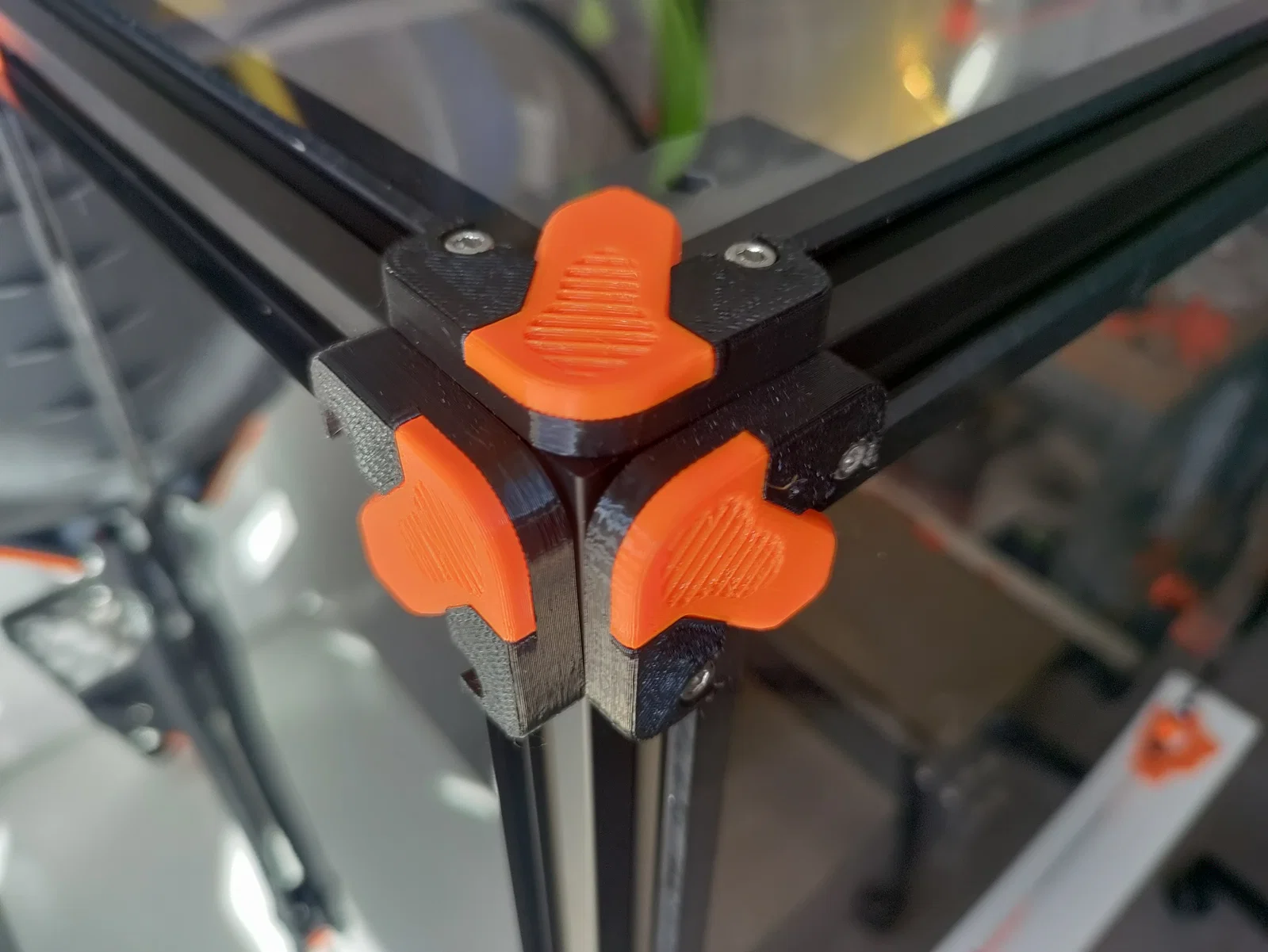

• 4 đế góc + 4 kẹp góc

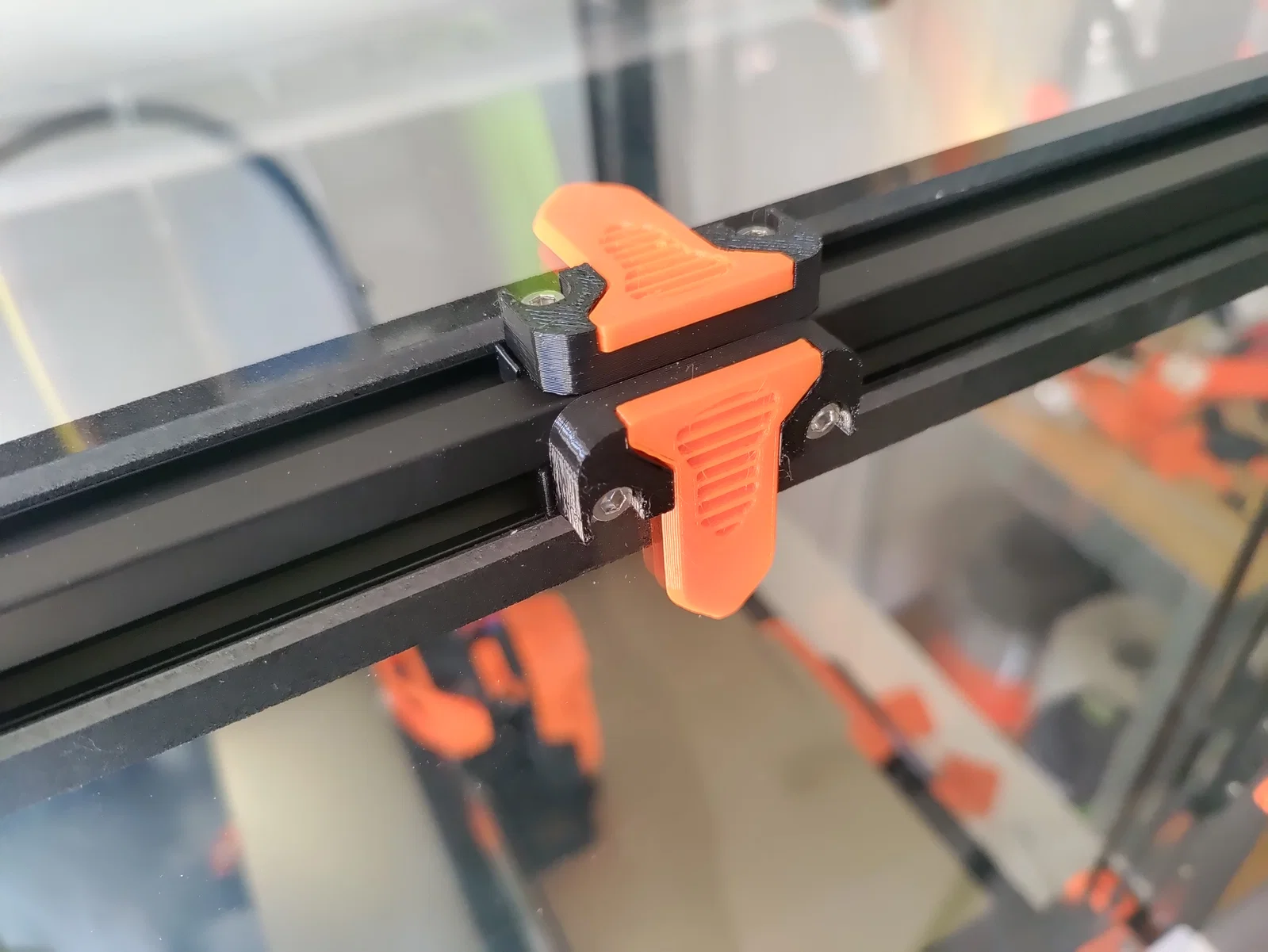

• 4 đế cạnh + 4 kẹp cạnh
• 16 kẹp t-nut
• 16 ốc M3 T-nut + 16 ốc M3x8mm SHCS

Tấm panel phía sau cần 7 kẹp cho Voron 2.4/Trident:

• 4 đế góc + 4 kẹp góc
• 3 đế cạnh + 3 kẹp cạnh
• 14 kẹp t-nut + 14 ốc M3 T-nut + 14 ốc M3x8mm SHCS

Nếu làm tất cả tấm sau + trái + trên + phải, bạn cần tổng cộng:

• 16 đế góc, 16 kẹp góc, 15 đế cạnh, 15 kẹp cạnh, 62 kẹp t-nut, 62 ốc M3 T-nut và 62 ốc M3x8mm SHCS.

Hướng dẫn lắp đặt

1. Đưa t-nuts vào các góc, hướng lỗ ren ra ngoài.
2. Lắp kẹp t-nut vào t-nut rồi ấn vào khung extrusion, đảm bảo nó nằm phẳng và khít.
3. Lấy đế góc, lắp ốc 3x8mm SHCS vào lỗ, đặt lên vị trí khung nơi góc sẽ tiếp xúc với panel.
4. Căn chỉnh t-nuts cho thẳng, trượt sát vào đế góc cho đến khi mép kẹp t-nut chạm tới.
5. Siết nhẹ ốc, đừng siết chặt hẳn, cứ làm tương tự cho tất cả các góc trước.
6. Đặt panel vào để căn chỉnh, đảm bảo không quá lỏng hay quá căng.
7. Siết chặt ốc các đế góc, rồi trượt các kẹp góc vào để giữ panel.
8. Đo đạc tấm panel và đặt các đế cạnh ở giữa cho cân đối.
9. Chèn t-nuts và kẹp t-nut tương tự bước 2, với lỗ ốc quay ngược hướng nhau.
10. Khi vị trí đã chuẩn, siết chặt ốc và lắp kẹp cạnh vào.
11. Làm tương tự cho các tấm còn lại.
12. Xong rồi, hãy tự hào về thành quả của mình nhé!

Lưu ý thêm

Lưu ý rằng việc sử dụng các kẹp này có thể làm xước nhẹ tấm panel do ma sát khi trượt, nhưng vì đã có kẹp in che lại nên sẽ không ai thấy đâu. Đó là bí mật nhỏ của chúng ta nhé.

Nếu cần kích thước panel khác, hãy để lại bình luận ghi rõ kích thước (panel + foam). Mình sẽ thiết kế theo yêu cầu.
