Cặp nối cho đầu máy xe lửa Playmobil 5258 và 4027

Cập nhật 2023-10-10: Tôi đã thêm các tệp FreeCAD cho các mô hình.

Mô hình này là một khớp nối thay thế cho các đầu máy Playmobil.

Có 2 phiên bản với kích thước của các kẹp giữ hơi khác nhau:

Playmobil-Kupplung.stl

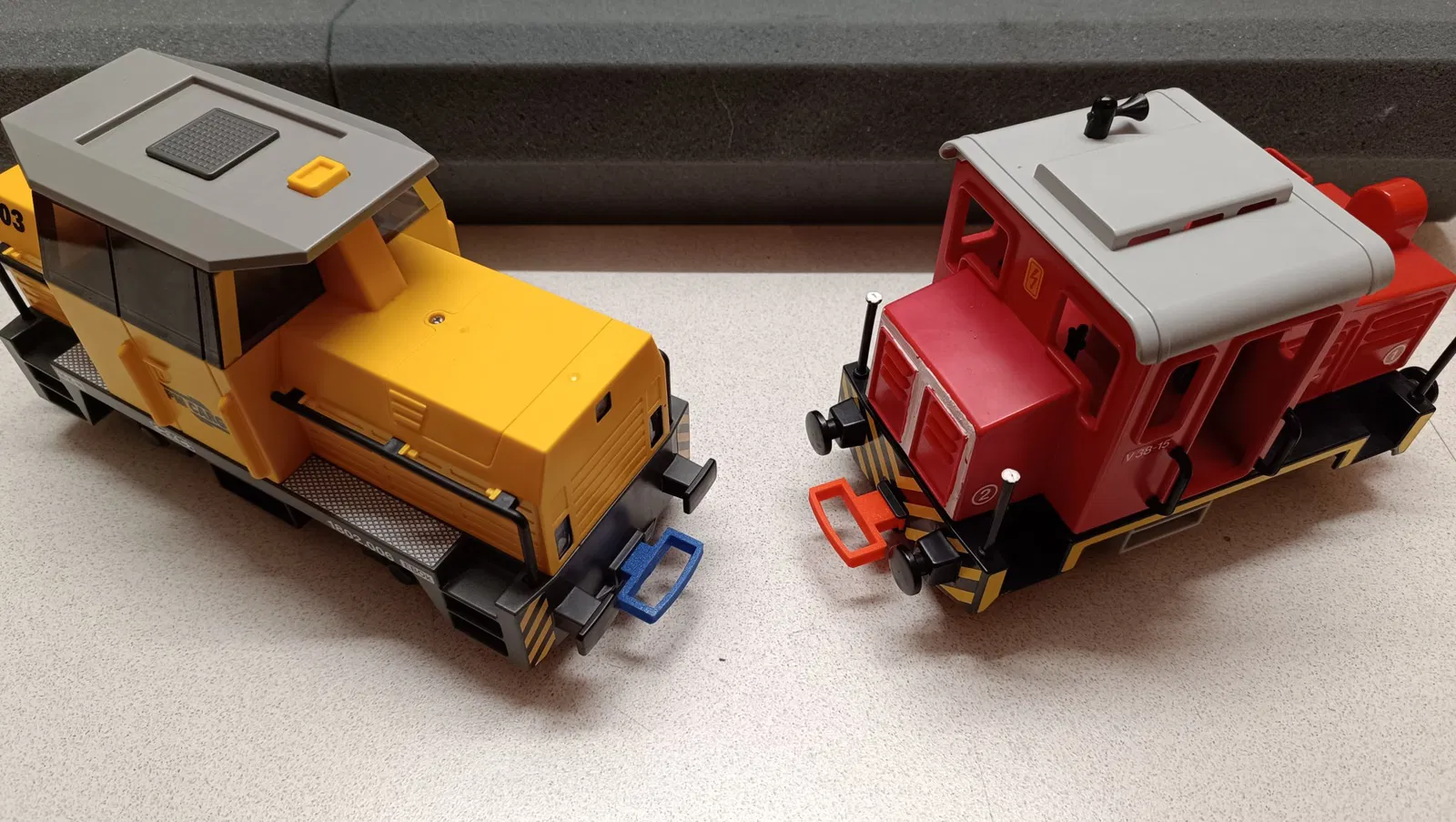

Đây là phiên bản hơi lỏng hơn. Nó vừa vặn vào đầu máy Playmobil 5258 RC (đầu máy màu vàng bên trái).

Playmobil-Kupplung-V2.stl

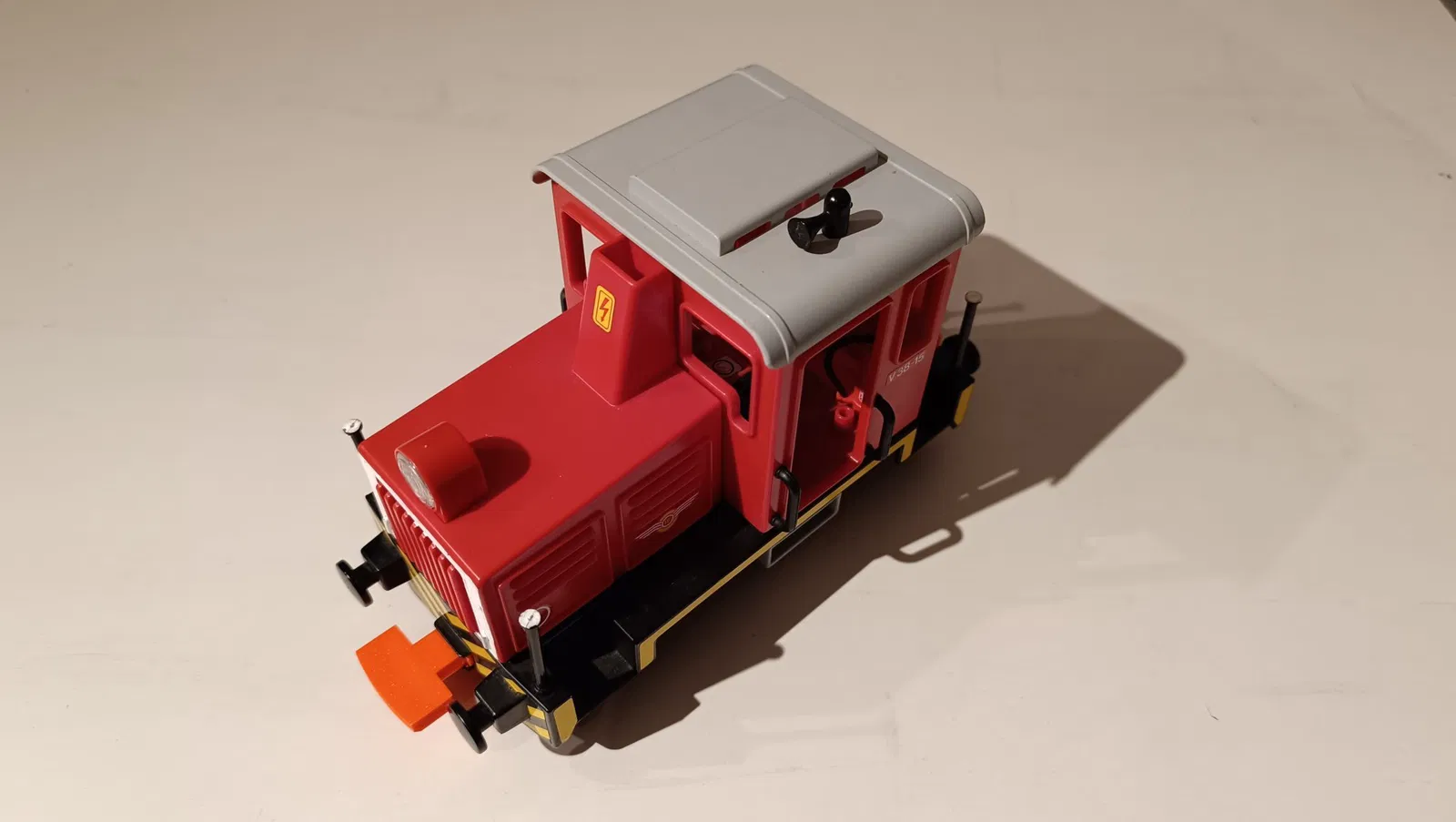

Đây là phiên bản hơi chặt hơn. Nó vừa vặn vào đầu máy Playmobil 4027 (đầu máy màu đỏ bên phải).

Chúng có thể vừa vặn vào hầu hết các đầu máy Playmobil khác, nhưng tôi không thể kiểm tra điều này. Tôi khuyên bạn nên in phiên bản đầu tiên và kiểm tra xem nó có vừa không. Nếu nó lỏng thì hãy sử dụng phiên bản thứ hai.

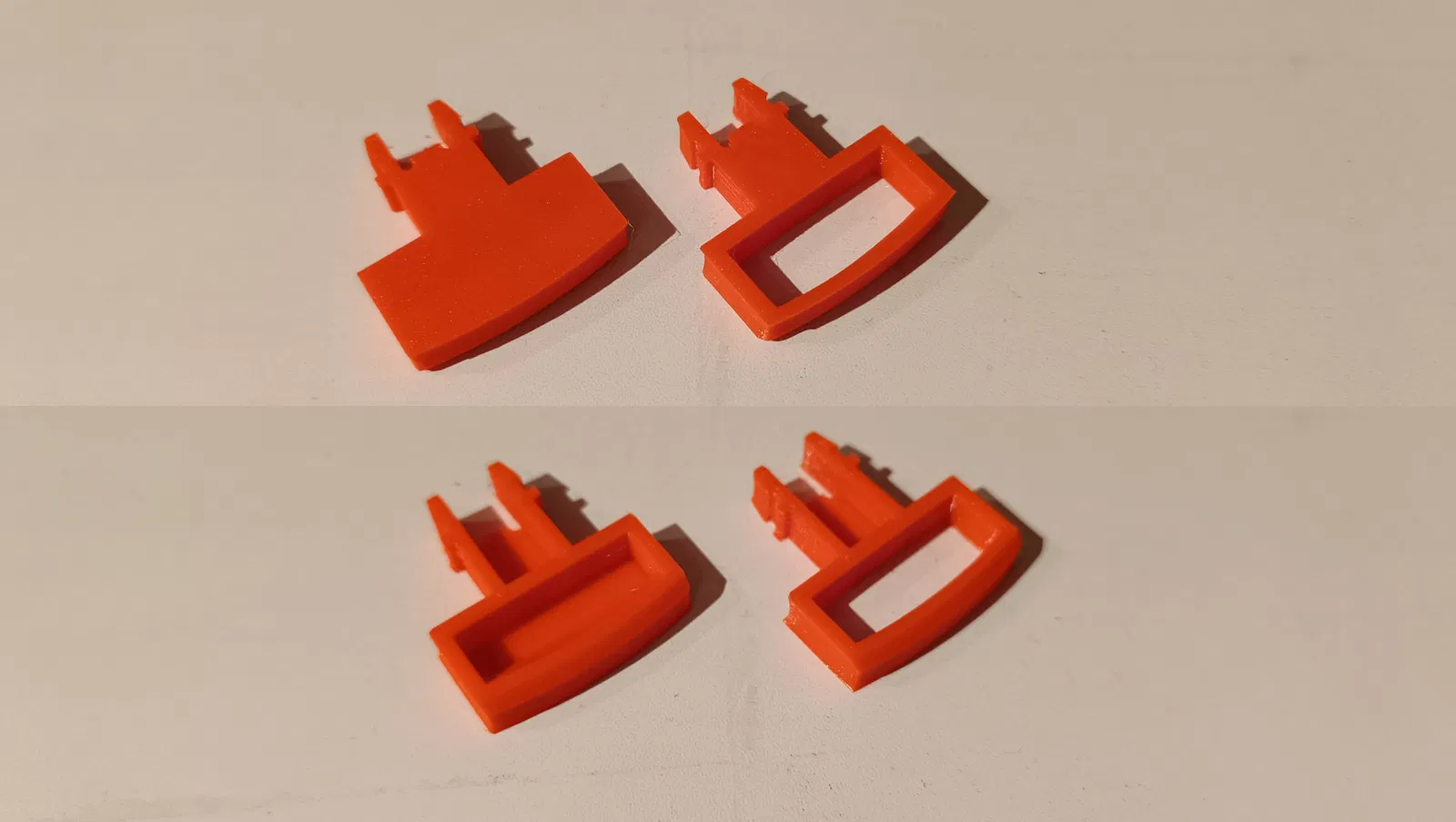

Cũng có một biến thể đóng kín cho mỗi phiên bản.

Playmobil-Kupplung-Closed.stl Playmobil-Kupplung-V2-Closed.stl

Hình học của nó sẽ ngăn chặn móc nối của toa xe không gắn vào. Khoang rỗng ở phía dưới sẽ vẫn hướng dẫn khớp nối của toa xe, ngay cả khi qua các khúc cua. Khi đầu máy lùi lại, móc nối của toa xe sẽ đơn giản trượt ra ngoài.

Tôi sẽ sử dụng đầu máy với khớp nối đó để giúp đẩy các đoàn tàu nặng lên một độ dốc cao. Bằng cách này, tôi không cần cơ sở hạ tầng ngắt kết nối bổ sung.

In ấn

Các tệp STL đã được định hướng ngược lại để có thể in mà không cần hỗ trợ. Tôi đã sử dụng PETG vì các kẹp giữ cần phải uốn cong khá nhiều. PLA có thể bị gãy, ABS/ASA có thể hoạt động.
