Giá đỡ sửa chữa màn hình cho đàn piano Yamaha MM6

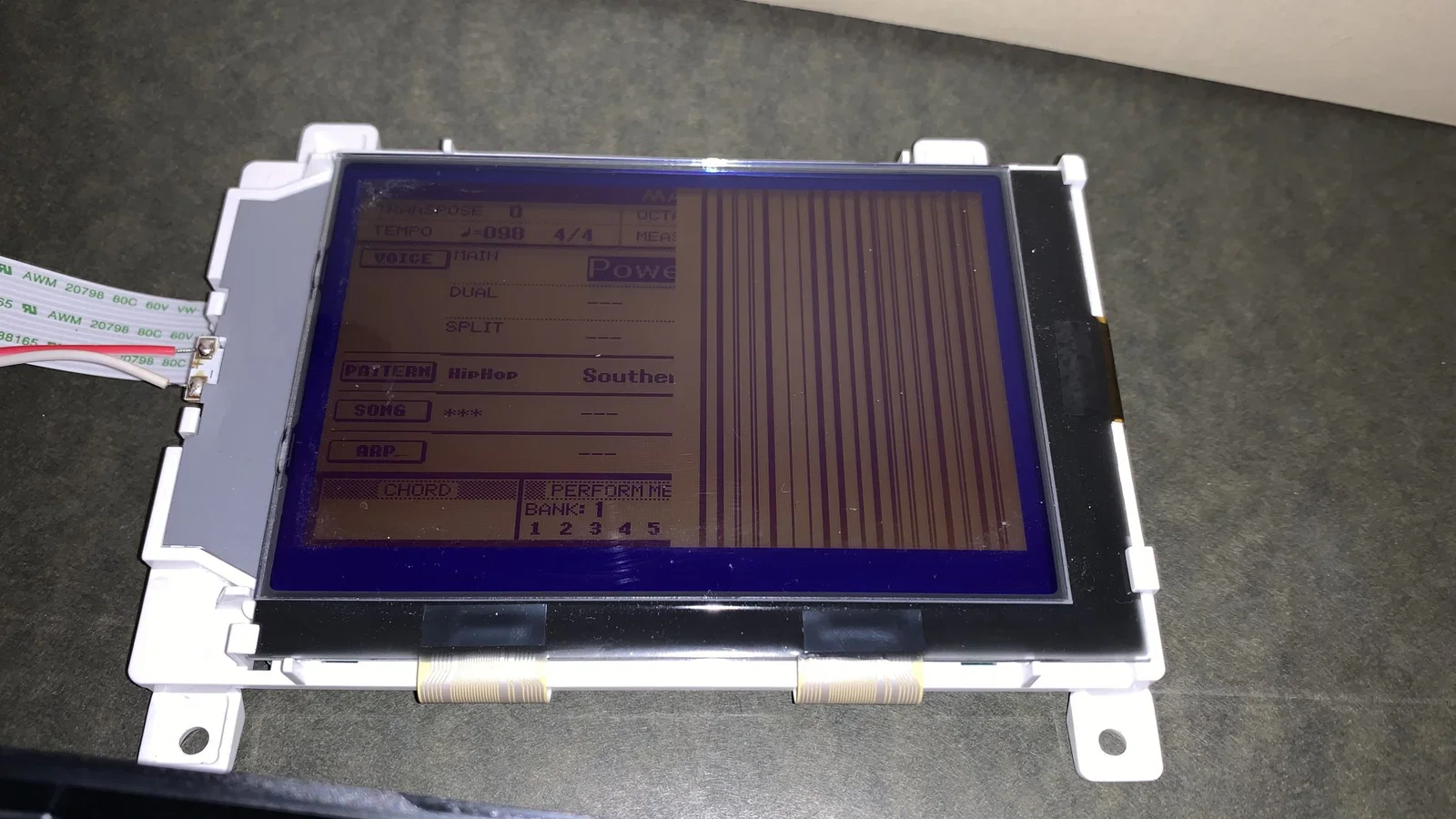

Giống như nhiều người khác, màn hình của tôi trên Yamaha MM6 đã hỏng. Đây rõ ràng là một lỗi thiết kế phổ biến do cáp ribbon của LCD không tiếp xúc tốt với PCB.

Cách này khắc phục vấn đề bằng cách kẹp cáp ribbon vào PCB để tạo đủ áp lực để sửa các điểm tiếp xúc. Không phải là cách sửa chữa tinh tế nhất, nhưng nó tốt hơn việc chi tiêu hơn $130 cho một màn hình LCD OEM thay thế mà sẽ chết theo cách tương tự.

Tôi đã có cách sửa này trong bàn phím của mình khoảng 6 tháng và nó vẫn hoạt động tốt!

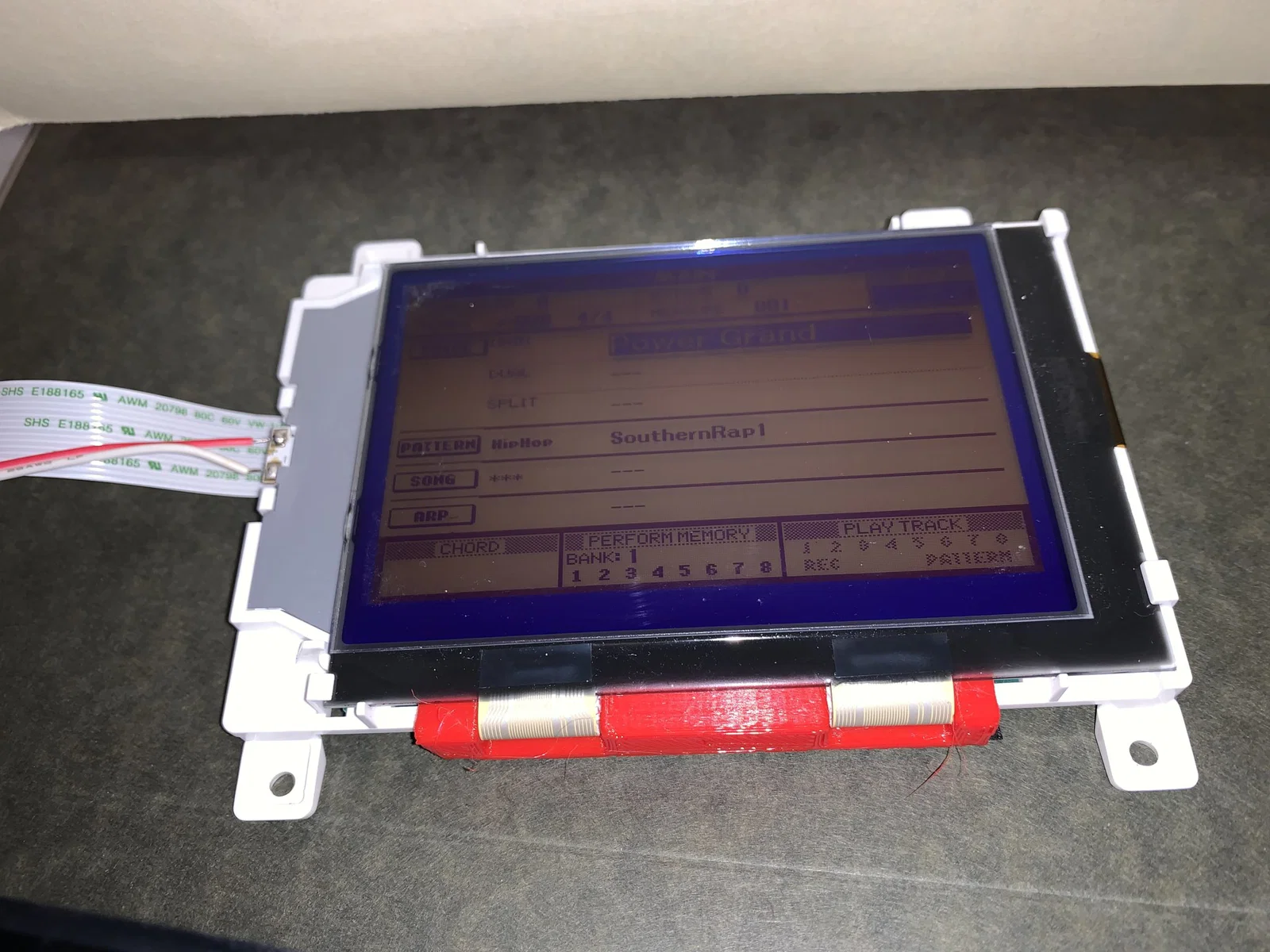

Tôi đã phải mở lại một lần sau khoảng 2 tháng vì ban đầu tôi hơi lo lắng khi ấn nó vào hoàn toàn (như trong bức ảnh.)

Tôi đã in cái của mình bằng Inland PLA Đỏ mà không cần cài đặt in đặc biệt nào. Tôi đã phải thêm một lớp băng điện vào cạnh dài để tăng lực kẹp một chút.

Máy in của tôi hơi cũ kỹ, vì vậy tôi đã bao gồm tệp OpenSCAD trong trường hợp bạn cần điều chỉnh một số thứ.

Theo những gì tôi tìm thấy, thiết kế LCD bị lỗi tương tự cũng được sử dụng trong Yamaha PSR-S500, PSR-S550, PSR-S650, MM8, DGX620, DGX630 và DGX640. Bộ lắp ráp LCD tự nó được biết đến với các số phần Yamaha sau: WT98310, WG299100, WN744800, WU967500 và ZT859000.

Hy vọng điều này giúp bạn sửa bàn phím của mình! ✨
