Vỏ bọc cho board mạch USB-C Power Delivery Trigger

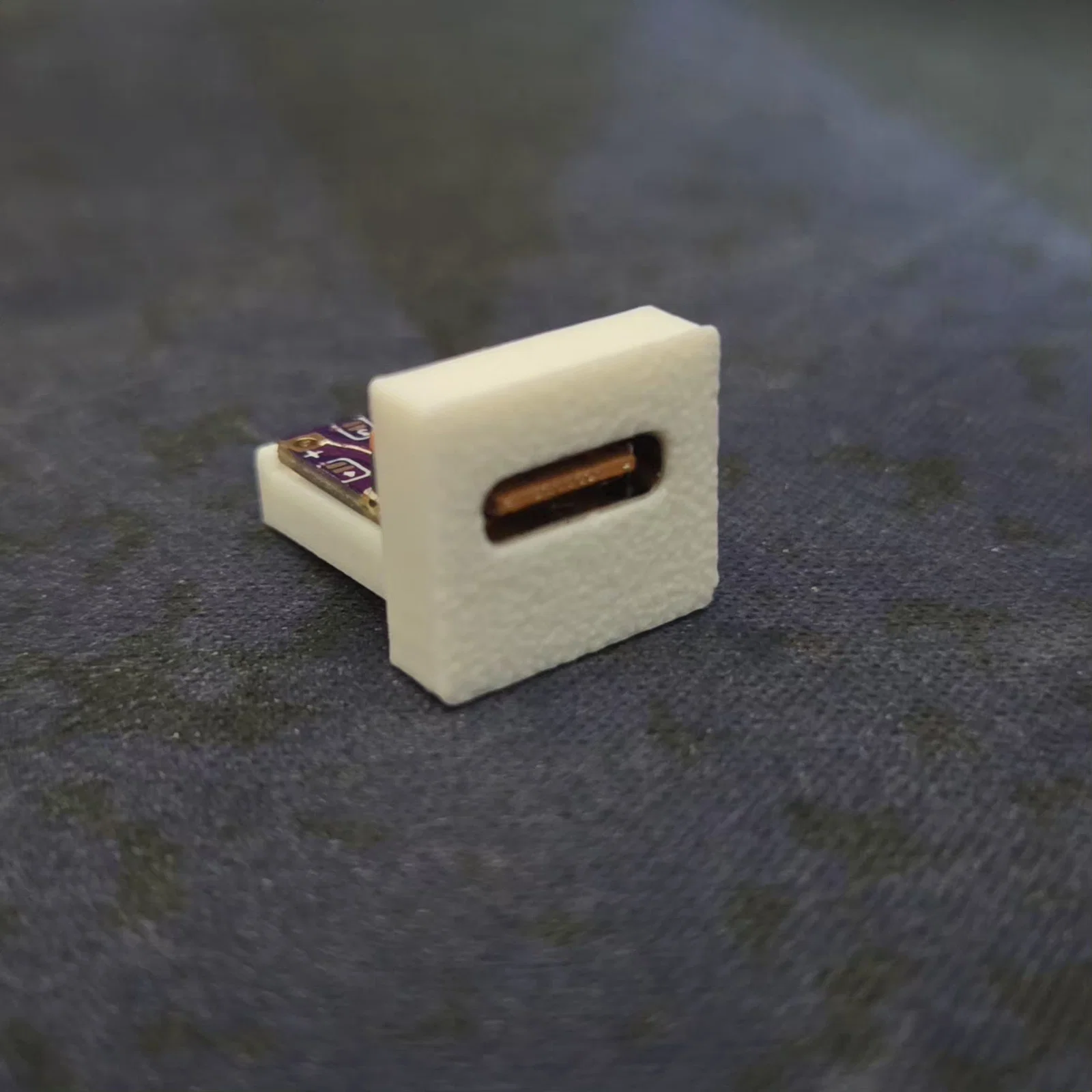

Đây là một mô hình khung/giá đỡ nhỏ được thiết kế để cố định một loại board mạch USB-C trigger thông dụng. Mục đích chính của nó không phải là một sản phẩm độc lập mà là để bạn tích hợp vào các thiết kế lớn hơn. Bản thân mình đang dùng nó để độ cổng USB-C cho nhiều hệ máy chơi game và các thiết bị khác.

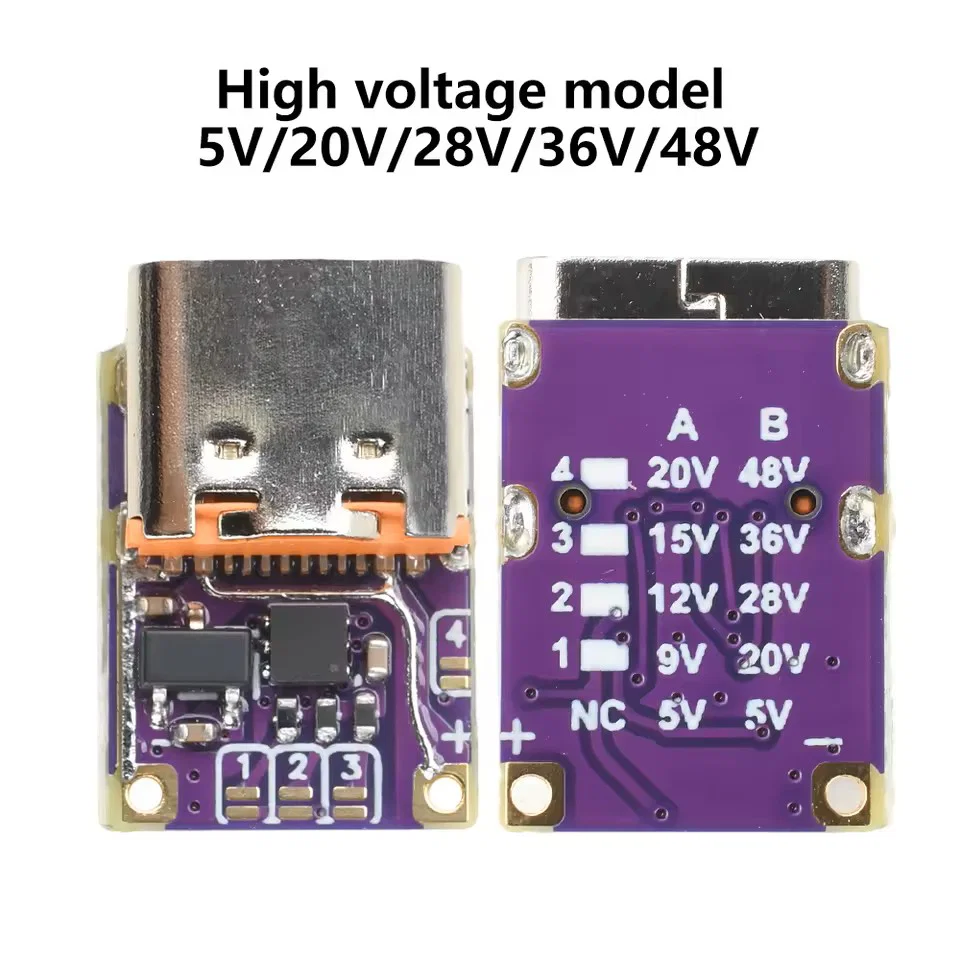

Thiết kế này dành cho loại board trigger cụ thể như trong hình, vốn được bán rất nhiều trên AliExpress hoặc Amazon. Lần gần nhất mình mua thì nó có tên là "Jacobsparts", nhưng mình không chắc hiện tại còn tên đó không.

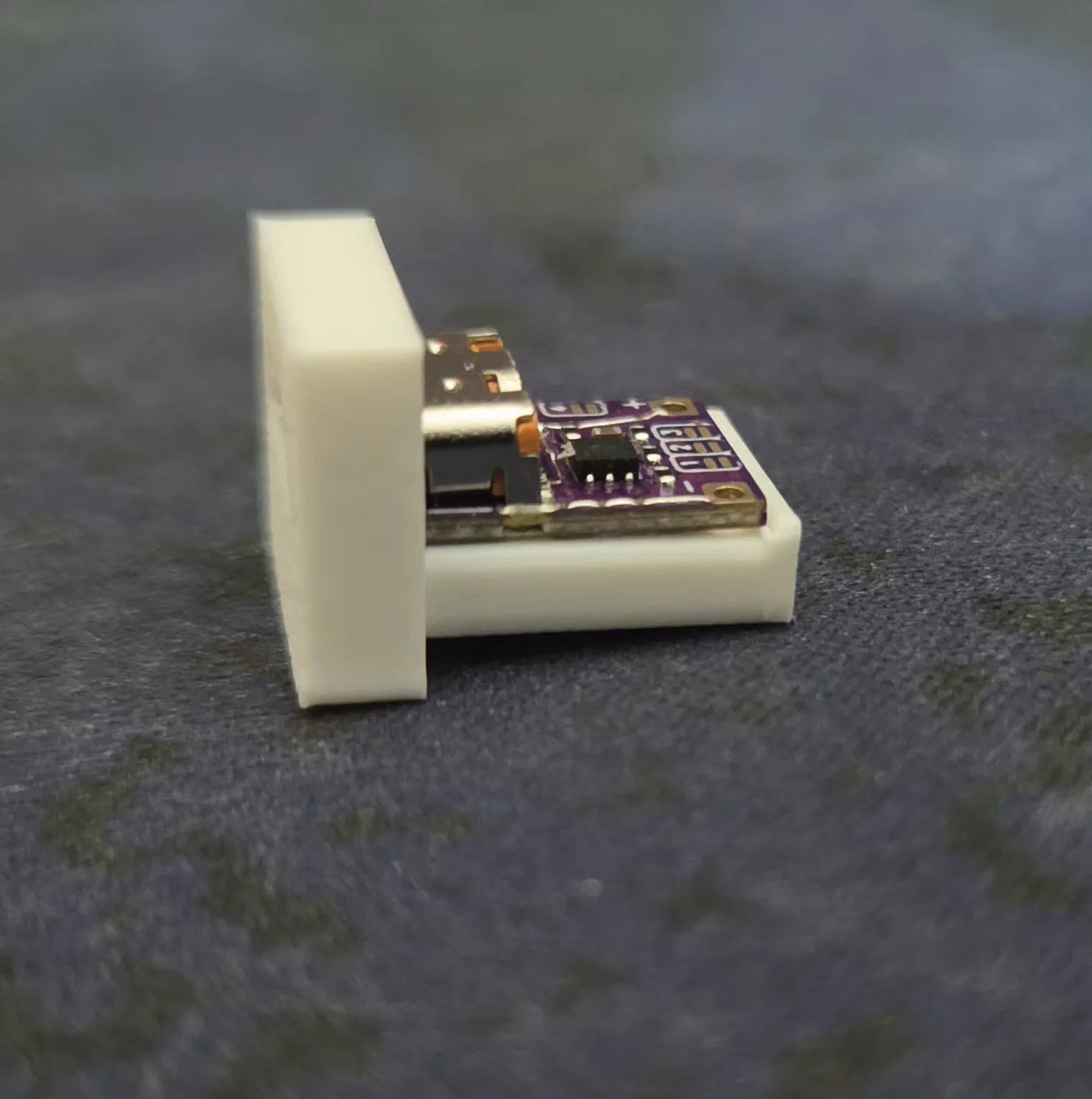

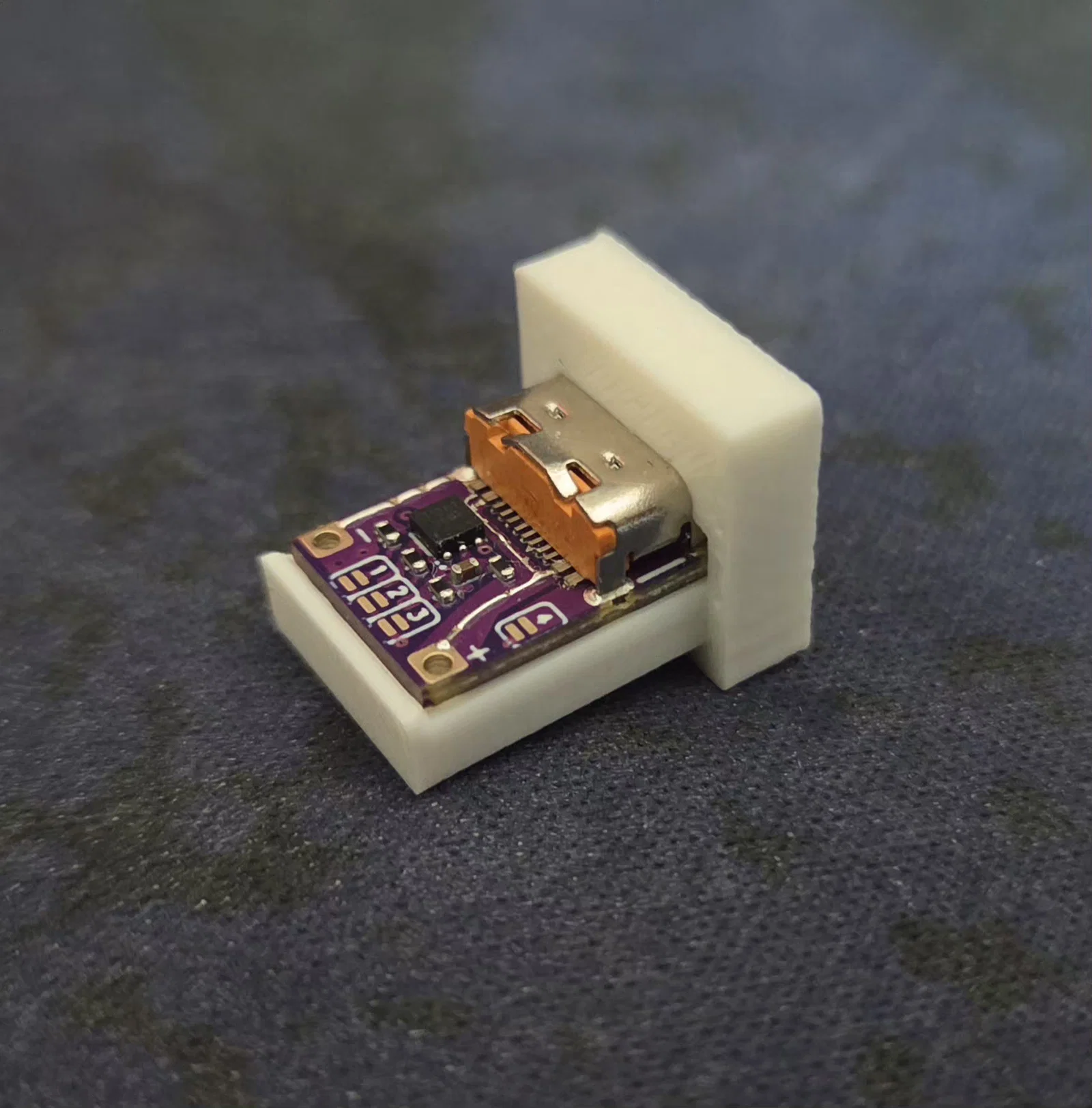

Việc thiết kế cái này là sự cân bằng giữa việc lắp đặt dễ dàng và độ chắc chắn của board mạch. Mình đã thử nhiều độ dày cho phần gờ giữ ở cuối khung: 0.7mm thì hơi lỏng lẻo, 1.1mm thì lại quá khó lắp. Cuối cùng mình chọn 0.9mm, bạn có thể dễ dàng điều chỉnh thông số này. Chỉ cần ấn nhẹ socket vào vị trí là nó sẽ nằm rất chắc chắn.

Đã kiểm nghiệm với PLA và PETG. Vì dung sai khá khít nên bạn có thể cần điều chỉnh lại nếu dùng chất liệu khác.

Mình RẤT khuyên bạn nên in theo chiều "bình thường" như file, bất kể phần mềm slicer gợi ý ra sao. Theo kinh nghiệm của mình, nếu in úp mặt ngoài xuống bàn in thì dung sai sẽ bị lệch rất nhiều.

Thiết kế này cũng dễ dàng tùy biến để lắp vừa các loại board tương tự.
