Bộ khung chuyển đổi sạc pin Liitokala tự chế

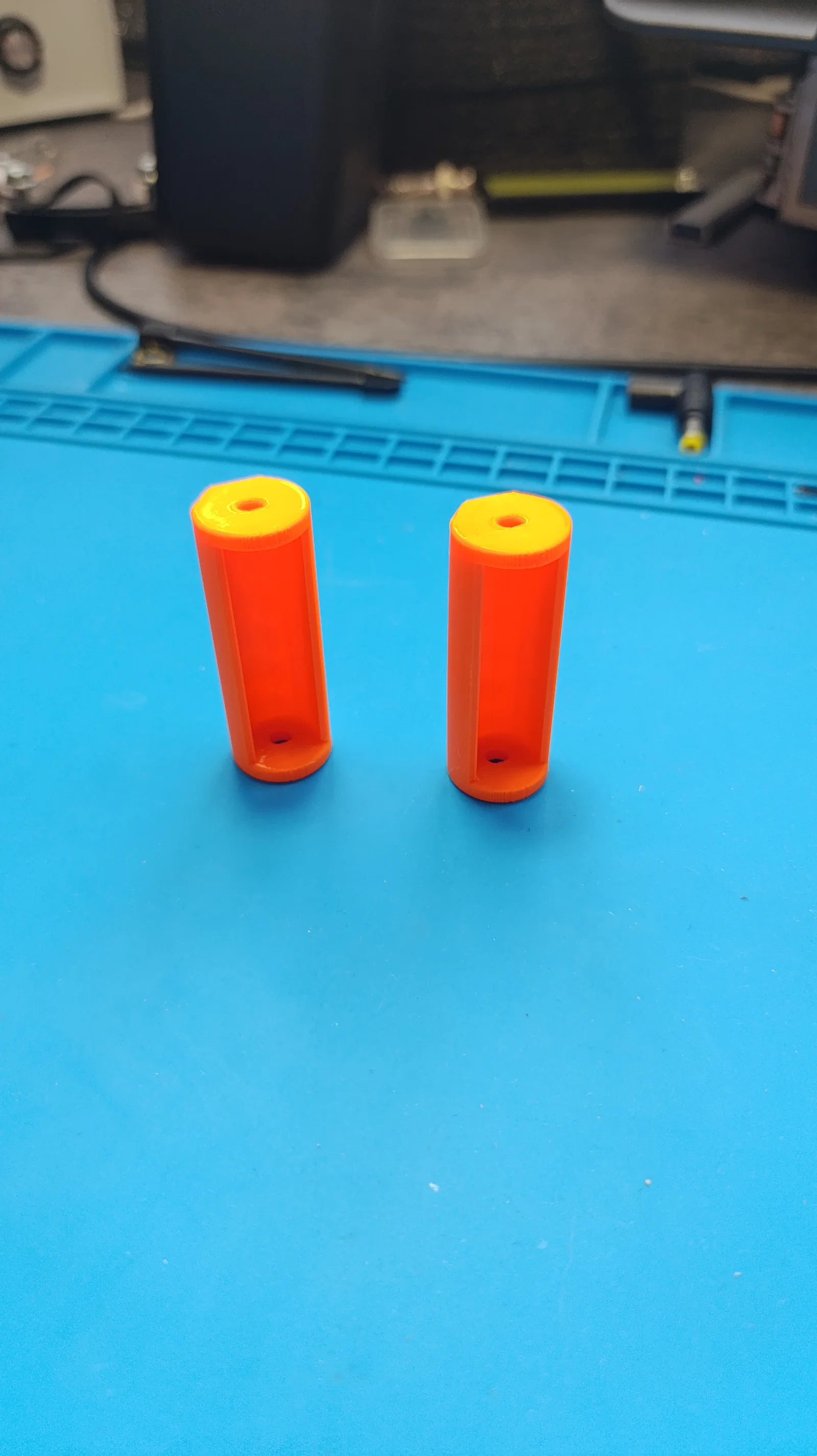

Bạn đang sở hữu bộ sạc pin thông minh Liitokala nhưng lại gặp khó khăn khi muốn kiểm tra dung lượng pin rời hoặc kết nối với các thiết bị đo đạc chuyên dụng khác? Đây chính là giải pháp đơn giản và hiệu quả dành cho bạn. Bộ khung chuyển đổi (adapter) 3D này được thiết kế để giữ các viên pin hình trụ cố định, giúp bạn dễ dàng hàn dây điện hoặc kết nối với các kẹp cá sấu mà không cần phải cầm giữ thủ công đầy vất vả.

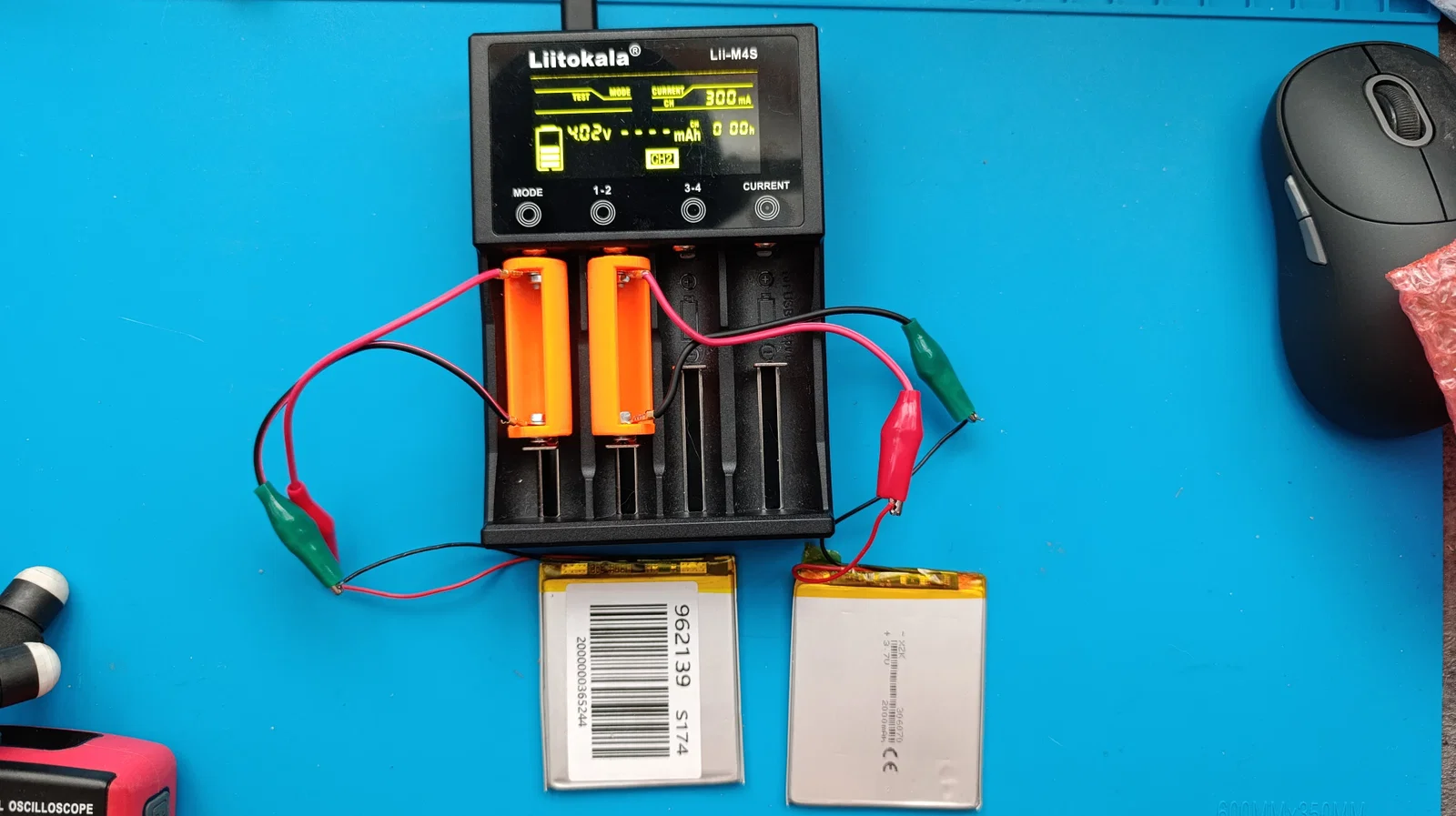

Mục đích chính của mô hình này là tạo ra một khung đỡ chắc chắn, giúp việc kết nối điện cực trở nên an toàn và chính xác hơn. Thay vì phải tốn kém mua những thiết bị phức tạp như iMax B6, bạn có thể tận dụng ngay tính năng kiểm tra pin có sẵn trên sạc Liitokala. Thiết kế này đặc biệt hữu ích cho những người làm kỹ thuật, sửa chữa đồ điện tử tại nhà hoặc thường xuyên làm việc với pin 18650, pin sạc lithium nói chung.

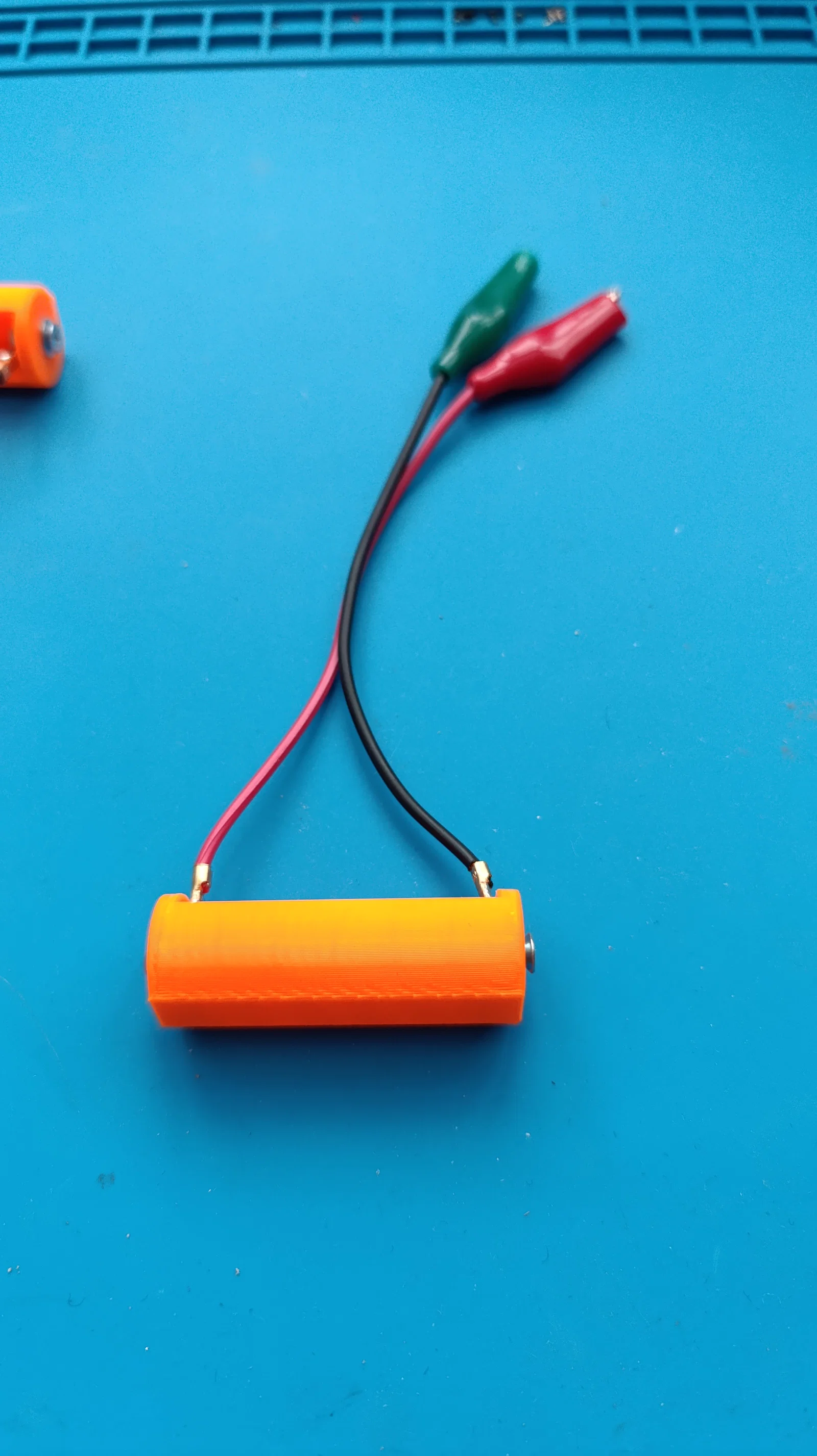

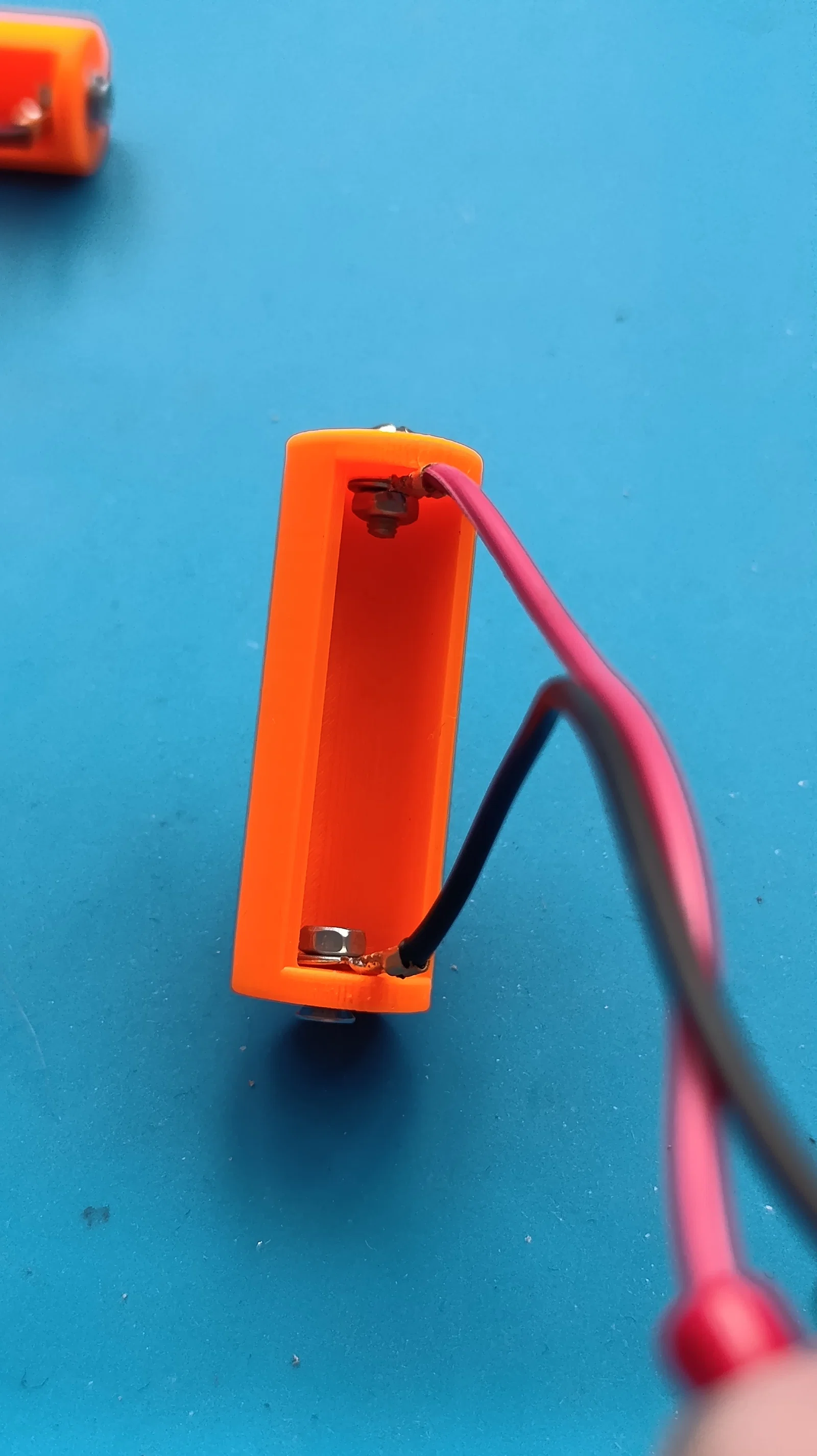

Việc lắp đặt rất đơn giản: bạn chỉ cần in mô hình bằng nhựa, sau đó gắn thêm các ốc vít hoặc miếng kim loại làm tiếp điểm ở hai đầu rồi hàn dây dẫn vào là xong. Sự tiện lợi của nó nằm ở việc tùy biến linh hoạt, cho phép bạn sử dụng bất kỳ dây dẫn nào có kẹp cá sấu để kết nối vào bộ sạc hoặc đồng hồ đo dòng.
Các tính năng và lưu ý khi sử dụng:

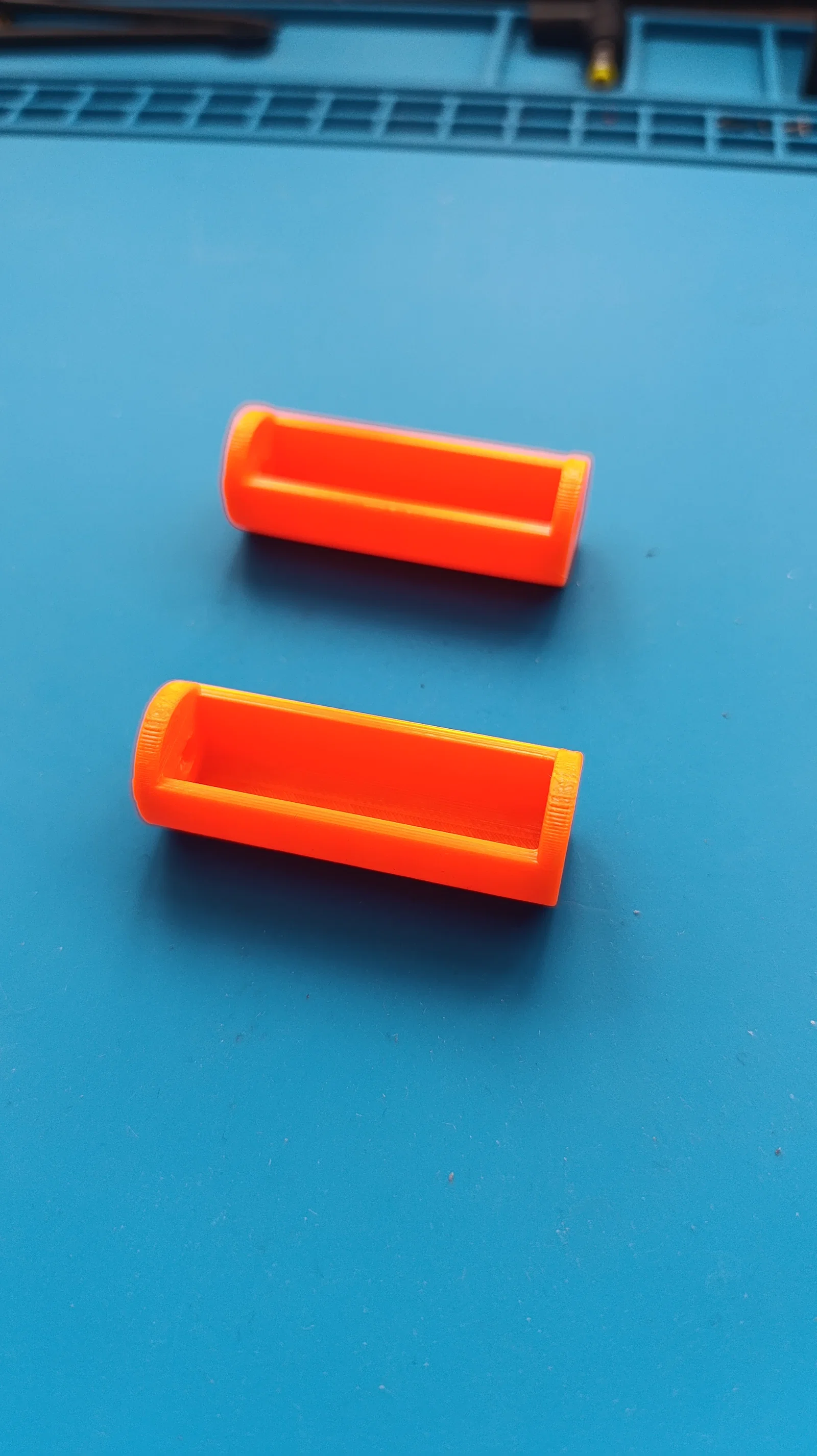

- Thiết kế tối ưu: Dễ dàng in 3D với cấu trúc rỗng giúp tiết kiệm nhựa và thời gian.
- Lắp ráp dễ dàng: Tương thích với các ốc vít cơ bản để làm điểm tiếp xúc, không cần linh kiện đặc chủng.
- Độ bền cao: Chất liệu in đề xuất là PLA hoặc PETG để đảm bảo độ cứng cáp và khả năng chịu nhiệt nhẹ khi sạc pin.
- Lưu ý in 3D: Bạn nên chọn độ dày lớp in (layer height) khoảng 0.2mm để đảm bảo độ mịn và khớp nối chắc chắn.
- An toàn: Luôn kiểm tra kỹ các điểm hàn và mối nối để tránh tình trạng chập mạch khi sạc.
- Tùy biến: Bạn có thể in nhiều bộ khung cùng lúc để tạo thành hệ thống sạc nhiều pin tùy theo nhu cầu thực tế của mình.
Đây là một dự án nhỏ nhưng mang lại hiệu năng cao cho góc làm việc của bạn. Chỉ với một chút khéo tay, bạn đã có ngay một phụ kiện chuyên nghiệp để tối ưu hóa công việc đo đạc pin hàng ngày.
