Hệ thống DIY đo chất lượng không khí

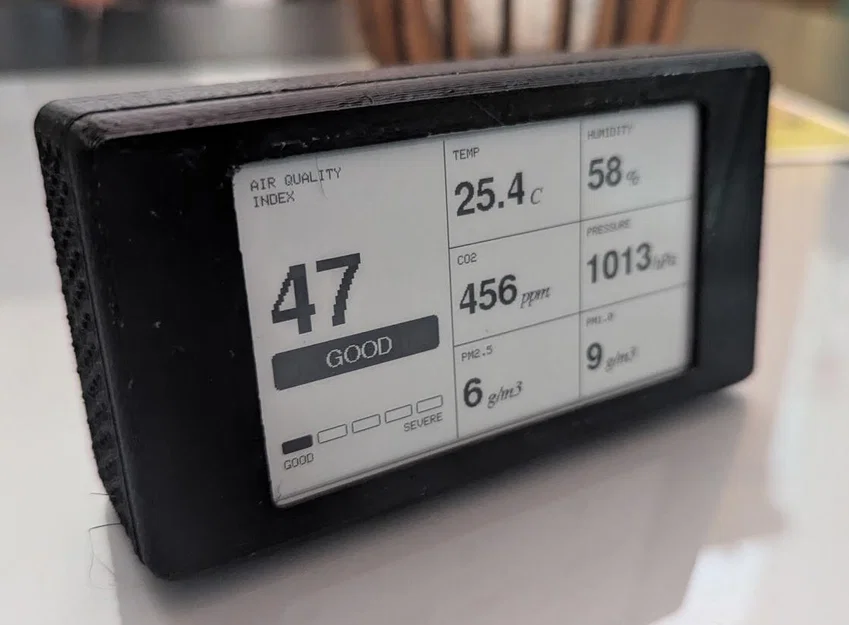

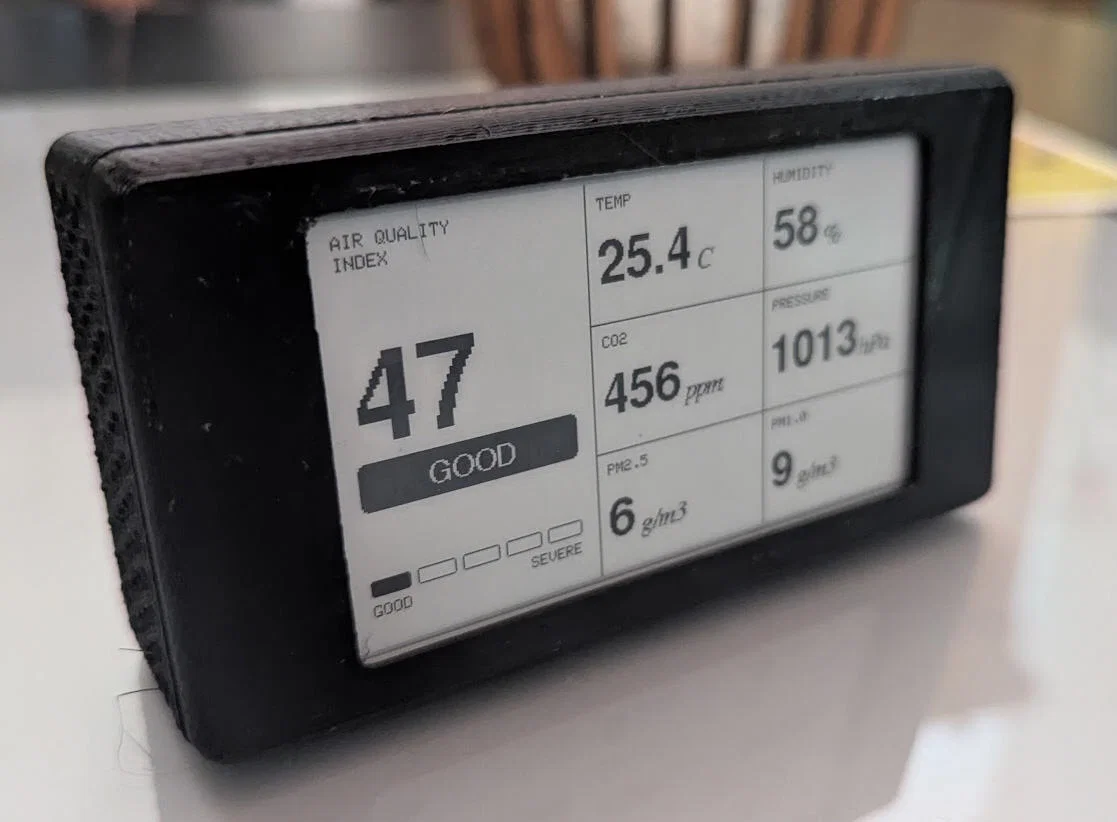

Trạm đo chất lượng không khí

Một hệ thống đơn giản nhưng mạnh mẽ để giám sát chất lượng không khí.

Tác giả: JP Gleyzes

Tổng quan

Hệ thống giám sát chất lượng không khí tự làm (DIY) này tích hợp các cảm biến chính xác với nền tảng xử lý kết nối và màn hình e-paper tiêu thụ điện năng thấp.

Hệ thống giám sát:

• Nhiệt độ
• Áp suất
• Độ ẩm
• Nồng độ CO2
• Chất lượng không khí (bụi mịn/hạt)

Kiến trúc hệ thống

Bộ xử lý (Core): ESP32 S2 Lolin mini quản lý các cảm biến. Nó hỗ trợ kết nối Wi-Fi, rất lý tưởng để gửi dữ liệu lên các bảng điều khiển (Home Assistant, InfluxDB hoặc MQTT). Tuy nhiên, đối với dự án này, mình ưu tiên sử dụng màn hình e-paper đơn giản mà không cần kết nối Wi-Fi!

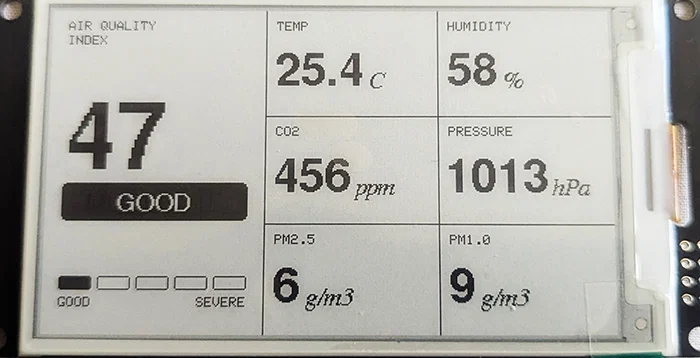

Màn hình: 3.7-inch E-Paper (240x416): Công nghệ mực điện tử cho phép hiển thị dữ liệu tĩnh với mức tiêu thụ điện bằng không giữa các lần làm mới, đảm bảo giao diện hiển thị rõ ràng và dễ đọc.

Cảm biến chất lượng không khí:

SCD40: Cảm biến quang âm dùng để đo nồng độ CO2, nhiệt độ và độ ẩm tương đối. + Plantower PMS5003: Cảm biến tán xạ laser dùng để đo bụi mịn (PM1.0, PM2.5, PM10).

Các cảm biến môi trường bổ sung:

BME280: Đo áp suất khí quyển, độ ẩm và nhiệt độ với độ chính xác cao.

DS18B20: Cảm biến nhiệt độ kỹ thuật số sử dụng giao tiếp 1-Wire, lý tưởng để đo từ xa hoặc làm tham chiếu nhiệt độ độc lập.

Toàn bộ dự án được mô tả chi tiết trên trang hackaday của mình tại: https://hackaday.io/project/205888-air-quality-station
