Đồng hồ E-Paper 5 tấm lấy cảm hứng từ Flip Clock
Dự án đồng hồ E-Paper 5 tấm phong cách cổ điển, tích hợp hiển thị thời gian, lịch và thời tiết. Sử dụng ESP32, màn hình E-Ink Waveshare và pin dự phòng UGREEN. Thiết kế in 3D không cần hỗ trợ, tinh tế và dễ lắp ráp.
Mô tả

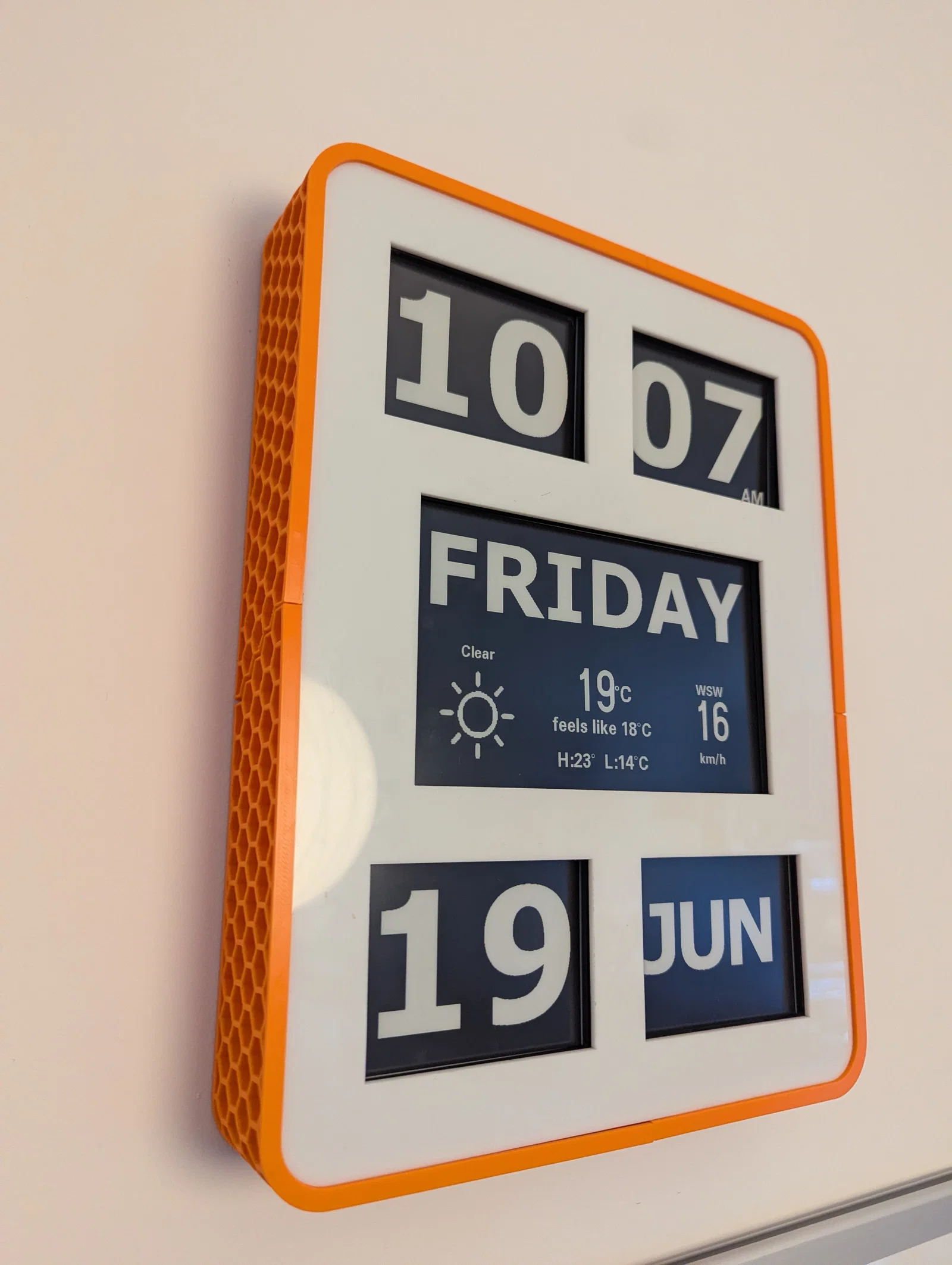

Đây là mẫu đồng hồ E-Paper 5 tấm, lấy cảm hứng từ các dòng đồng hồ lật (Flip Clock) kiểu Jadco/Twemco, hiển thị thời gian, ngày tháng và thông tin thời tiết tại địa phương.

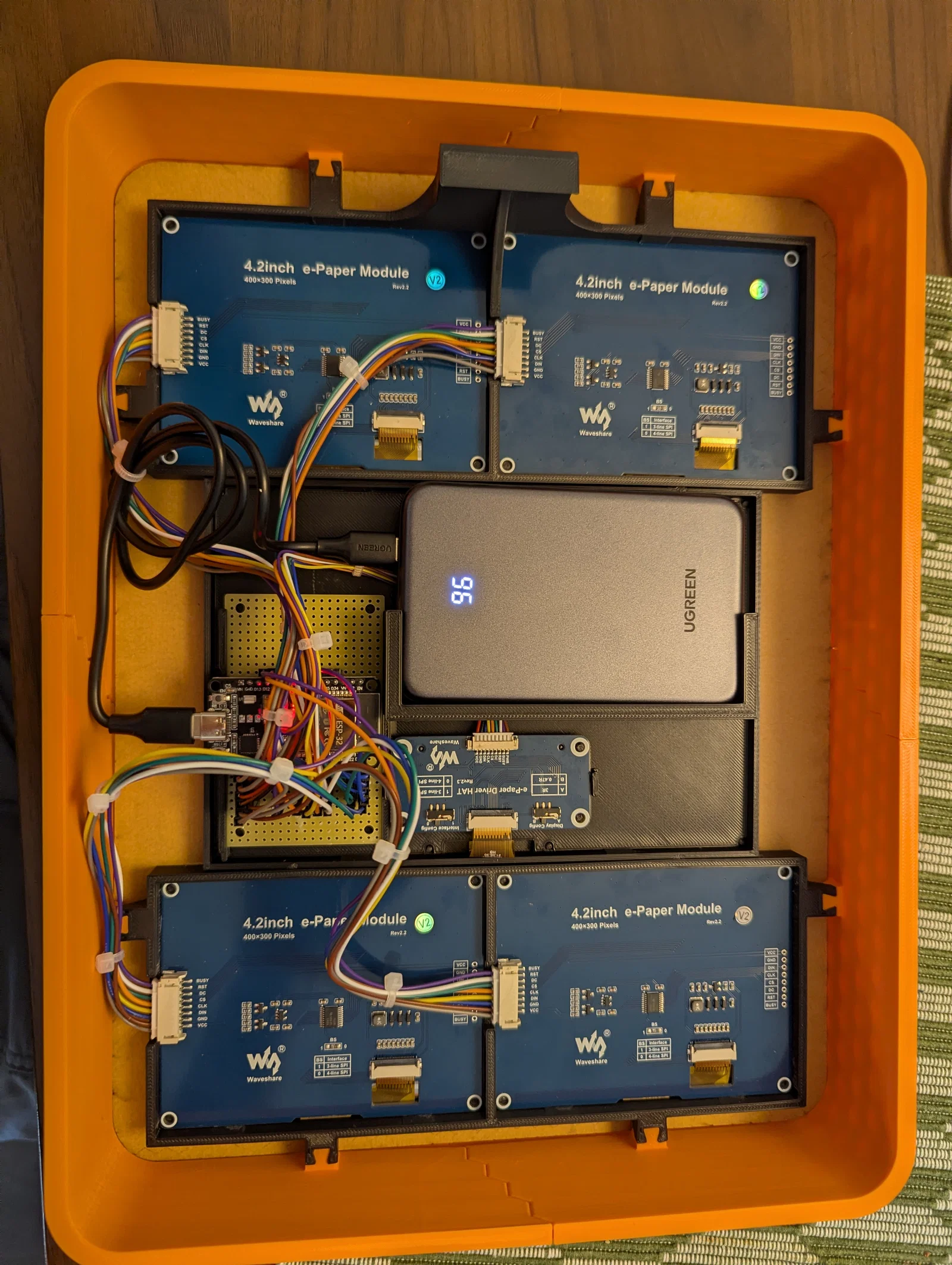

Thiết kế sử dụng vi điều khiển ESP32 trên bo mạch và các màn hình E-Paper của Waveshare. Mẫu này được thiết kế để tích hợp vừa vặn với pin dự phòng UGREEN Nexode 10000mAh.
Các thành phần sử dụng:
- 4x Màn hình E-Ink Waveshare 4.2 inch, giao tiếp qua SPI, độ phân giải 400x300, tích hợp bộ điều khiển.
- 1x Màn hình E-Ink Waveshare 7.5 inch cho Raspberry Pi, độ phân giải 800x480, giao tiếp qua SPI.
Phần khung và vỏ màn hình được in 3D. Khung được thiết kế có rãnh để lắp tấm mặt kính acrylic cắt laser dày 3mm. Tất cả đều được in không cần hỗ trợ (supports) trên máy Mk4S.
