Giá đỡ Z phía sau MGN12H cho Voron Trident-R1

Giá đỡ Z phía sau MGN12H cho Trident-R1

NHẬT KÝ THAY ĐỔI

• 01.05.2023: WobbleX - Mở rộng lỗ trung tâm (nơi vít me đi qua) lên 13mm để cho phép vít me di chuyển thoải mái hơn mà không chạm vào thân giá đỡ.
• 25.04.2023: Kích thước chốt đa dạng cho các giá đỡ WobbleX. Do có một số vấn đề về kích thước chốt quá nhỏ hoặc quá lớn, mình đã làm một mẫu thử nhỏ để mọi người xác định loại nào phù hợp nhất. Khi tìm được kích thước chuẩn, bạn chỉ cần chọn bộ giá đỡ tương ứng.
• 15.04.2023: WobbleX v1.7, điều chỉnh lỗ chốt thành 2.9mm (bản gốc/cũ là 3.1mm khiến chốt bị lỏng và dễ rơi).
• 15.04.2023: WobbleX v1.6, thêm hốc cho các viên bi WobbleX (bản gốc/MGN9H cũng bị thiếu).
• 11.04.2023: Sửa lỗi lỗ khoan cho tất cả các giá đỡ & WobbleX v1.5.
• 11.04.2023: WobbleX v1.
• 30.11.2022: Ra mắt lần đầu.

Giá đỡ Z phía sau MGN12H cho Trident

In ấn:

• Cài đặt Voron mặc định, đặt đúng hướng, không cần hỗ trợ (supports)!

BOM (Danh sách vật tư):

Cho giá đỡ "tiêu chuẩn":

• Tương tự như bản Trident gốc nhưng dùng ray MGN12H.

Cho giá đỡ WobbleX:

• 1x WobbleX WS8
• 1x Bộ ray MGN12H
• Ốc vít và phụ kiện gốc của Voron Trident.

Mô tả:

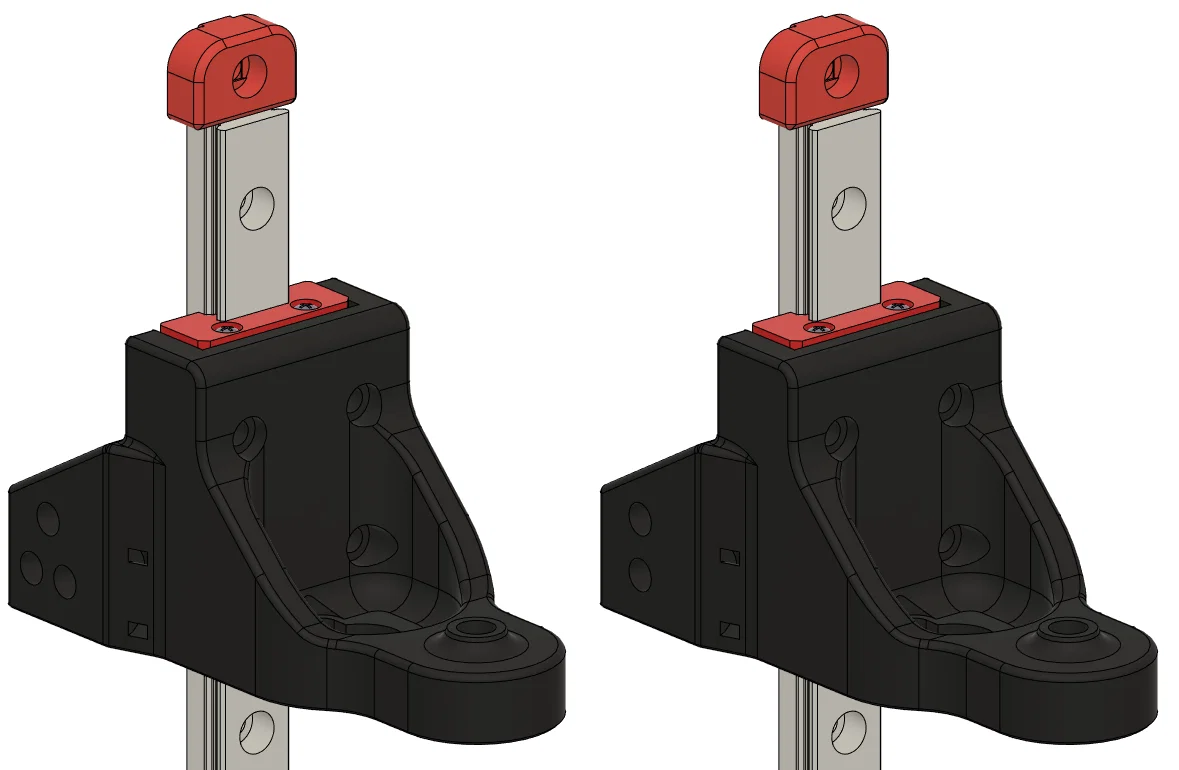

• Giá đỡ Z phía sau của Voron Trident r1 đã được tùy chỉnh để lắp block MGN12H thay vì MGN9H.
• Có hai phiên bản: một cho xích IGUS (2 chốt), một cho các loại xích Trung Quốc thông thường (3 chốt).
• Đi kèm chặn ray đã điều chỉnh kích thước để vừa với ray MGN12.
• Hỗ trợ tích hợp WobbleX.

Bạn sẽ mất một chút hành trình trục Z, ngoài ra không có nhược điểm nào đáng kể (riêng bản WobbleX sẽ mất khá nhiều hành trình Z, nhưng đây là đặc tính chung của thiết kế này chứ không phải do bản mod này).

Hình ảnh:

Phiên bản WobbleX:

10.5mm (cũ) vs 13mm (mới)

Trong trường hợp mình quên cập nhật các thay đổi thiết kế lên Printables, phiên bản mới nhất luôn có sẵn trên GitHub của mình!
