Ăng-ten Yagi 3 phần tử 70cm / 433MHz dạng thước cuộn gấp gọn cho định hướng
Mẫu ăng-ten Yagi 3 phần tử gọn nhẹ, sử dụng thước cuộn làm các phần tử bức xạ, chuyên dùng cho việc săn tìm tín hiệu vô tuyến (ARDF) hoặc 433MHz. Thiết kế có thể gập lại, dễ dàng in 3D và lắp ráp thủ công với chi phí thấp.
98
Lượt Xem
1
Lượt Thích
7
Lượt Tải
Cập Nhật Jun 25, 2026
Mô tả

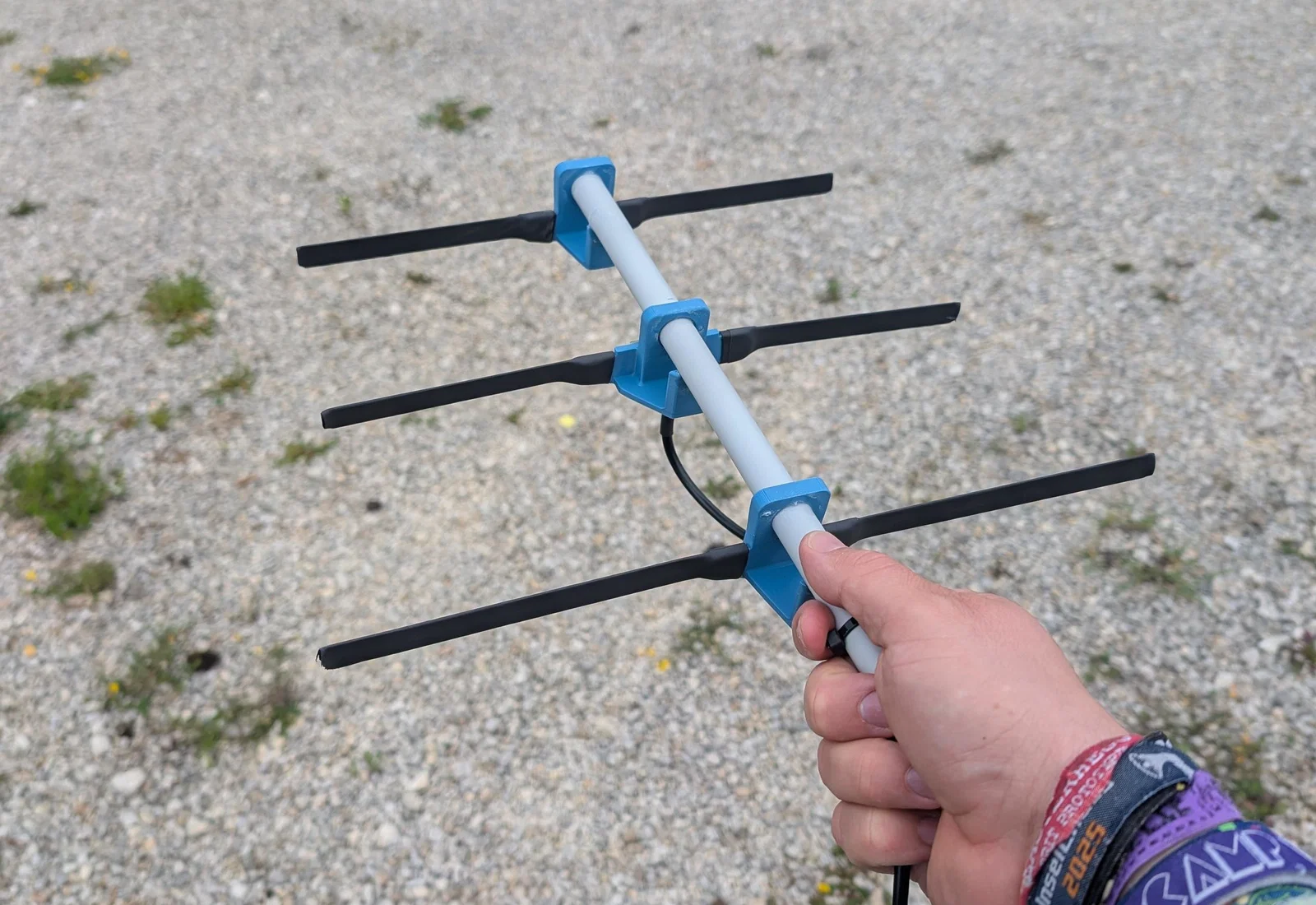

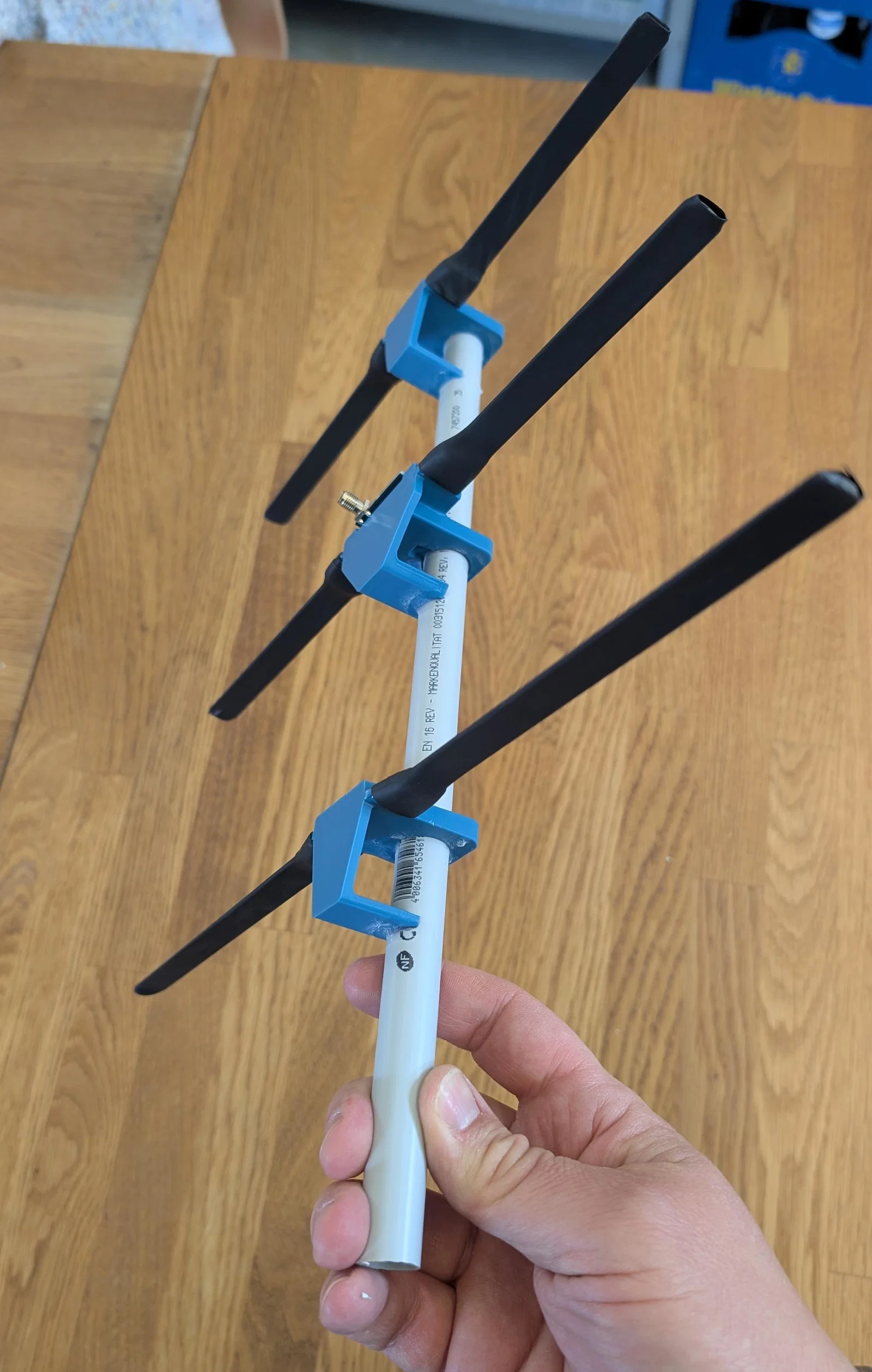

Ăng-ten Yagi 3 phần tử dạng thước cuộn có thể gập gọn cho bộ đàm nghiệp dư

- Tỷ lệ F/B rất tốt, giúp xác định hướng dễ dàng
- Lý tưởng cho dự án Draussenfuchs [1] hoặc Săn tìm hướng vô tuyến nghiệp dư (ARDF)
- Trọng lượng nhẹ (khoảng 70g, không bao gồm cáp)
- Dễ dàng in 3D

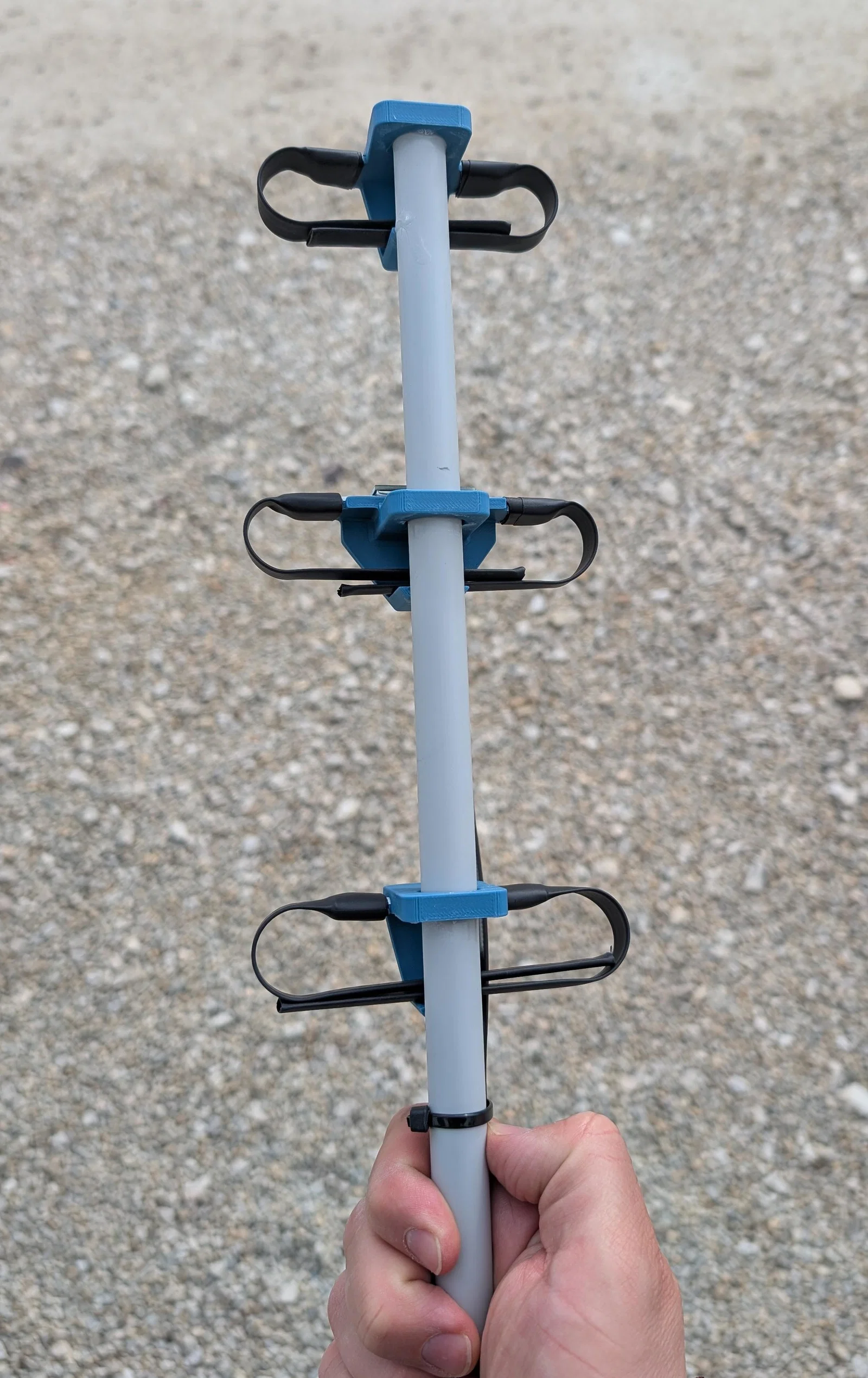

- Kích thước nhỏ gọn khi gập lại

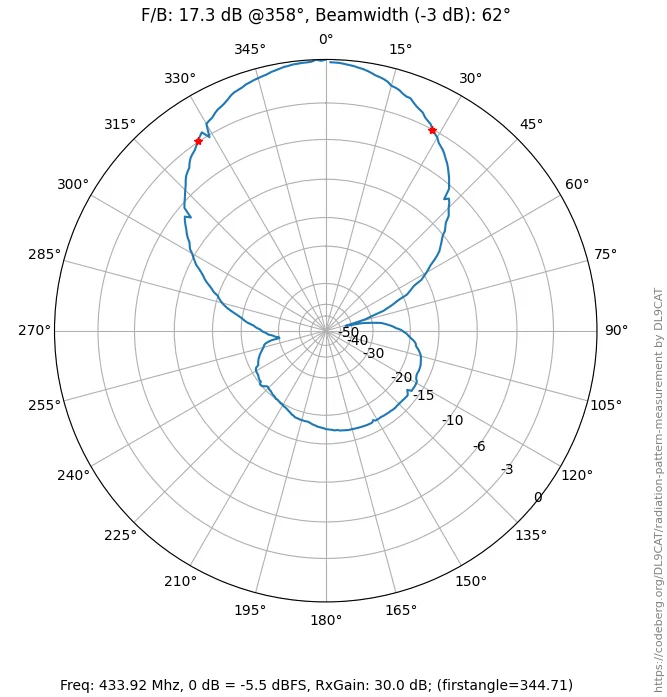

Biểu đồ bức xạ

Kích thước
- Bộ phản xạ (Reflector): dài 34.6 cm @ 0 cm
- Bộ bức xạ (Radiator): dài 30 cm @ 12 cm
- Bộ dẫn hướng (Director): dài 28 cm @ 23 cm
Linh kiện cần thiết
- Ít nhất 33 cm ống luồn dây điện (đường kính 16 mm) làm thân ăng-ten (boom)
- Ít nhất 92.6 cm thước cuộn (bản rộng 12 mm, ví dụ IKEA TRIXIG [2])
- 10 cm ống co nhiệt (đường kính 12 mm) CÓ keo
- 75 cm ống co nhiệt (đường kính 12 mm) KHÔNG CÓ keo
- Keo dán sắt
- 6 dây rút 100x2.5 mm (tùy chọn)
- Các bộ phận in 3D (xem các biến thể bên dưới)
- 2x giá đỡ cho bộ phản xạ và dẫn hướng (dùng chung một mẫu nên in 2 cái)
- 1x giá đỡ cho bộ bức xạ
- khoảng 75 cm cáp đồng trục với đầu nối BNC/SMA
Biến thể sử dụng PCB


- Để kết nối cáp dễ dàng hơn, DK4HAA đã thiết kế một bảng mạch (PCB) cho các phần tử bộ bức xạ trong dự án draussenfuchs [1].
- Tải file gerber tại đây: [3]
- Nếu không có PCB này, hãy sử dụng biến thể bên dưới.
- Khoảng cách giữa hai phần tử bộ bức xạ trên PCB là 0.9 cm, vì vậy mỗi phần tử phải dài (30-0.9)/2 = 14.55 cm.
- Cạo sạch lớp sơn trên thước cuộn và hàn cẩn thận vào PCB trước khi lắp các phần khác.
- Sử dụng các file 3D có tên "WITH_PCB" nếu bạn dùng PCB này.
- Bạn có thể dùng dây thun quấn quanh PCB để tăng độ ổn định trước khi dán các bộ phận in 3D vào thân ăng-ten.

Biến thể không sử dụng PCB

- Việc kết nối cáp được thực hiện bằng cách:
- Hàn điểm (spot welding) (thường dùng hàn pin, chắc chắn hơn nhưng ít phổ biến)
- HOẶC hàn thiếc (dễ thực hiện hơn nhưng độ bền thấp hơn)
- Không dùng PCB trong phiên bản này.
- Cạo sạch lớp sơn trên thước ở vùng tiếp xúc.
- Không hàn trực tiếp cáp đồng trục vào thước cuộn, hãy dùng một đoạn dây mềm nối ở giữa.
- Khoảng cách giữa hai phần tử bộ bức xạ là 0.4 cm, nên mỗi phần tử phải dài (30-0.4)/2 = 14.8 cm.
- Sử dụng các file 3D có tên "WITHOUT_PCB" nếu không có PCB.
Lưu ý về file in 3D theo độ chính xác của máy in
- Khe hở mặc định để luồn thước là 0.5 mm. Các máy in thông thường với đầu in 0.4 mm có thể in dễ dàng.
- Đối với các máy in có độ chính xác thấp hơn hoặc dùng đầu in lớn, có sẵn các file với khe hở 1.75 mm. Hãy chọn loại này nếu bạn không luồn được thước qua khe.
Lưu ý khi lắp ráp:
- Luồn các đoạn thước cuộn qua giá đỡ đã in và căn chỉnh cho chính xác ở giữa.

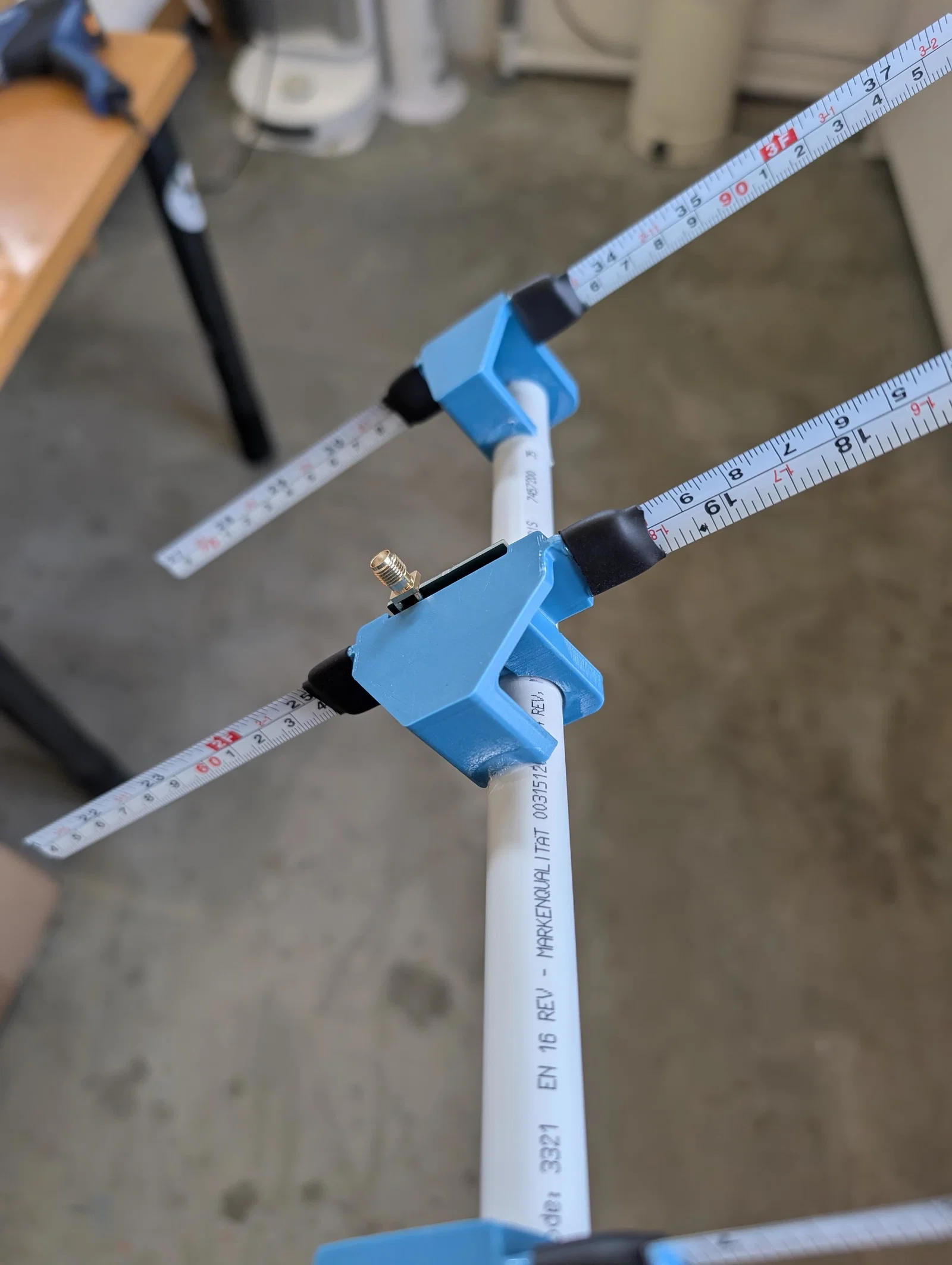

- Dùng ống co nhiệt CÓ keo bọc qua các cánh để cố định thước.

- Dùng keo dán sắt (và dây rút) để cố định các bộ phận lên thân ăng-ten. Kiểm tra lại vị trí thật kỹ trước khi dán.
- Bọc phần bên ngoài (ít nhất là các cạnh) của thước bằng ống co nhiệt KHÔNG CÓ keo.
- Kết nối cáp và tận hưởng kết quả của bạn!
