Cầu dầm thép lắp ghép cho ray cong Märklin H0 số 24912 [R=1114.6mm-12.1°]

Động lực

[ Mình cần một đoạn cầu dầm thép cong cho đường ray Märklin số 24912... ]
Sau khi chia sẻ vài chi tiết cho hệ thống cầu lắp ghép, mình được một bác chơi mô hình đường sắt nhờ thiết kế một phần phù hợp cho ray Märklin Rail-C số 24912... và đây là thành quả:
Để cầu trông giống thật hơn, mình đã thiết kế đoạn ray cho mẫu ray Rail-C cong số 24912.
Đặc biệt với những đoàn tàu có toa hành khách dài, bán kính lớn 1114.6mm tạo cảm giác rất chân thực khi chạy qua khúc cua.

[ Liệu in một chi tiết lớn thế này có được không? ]
Mình đã tối ưu để các bộ phận khớp vừa bàn in 210x250mm... nên hầu hết các máy in đều có thể in được.

[ Còn về các trụ cầu thì sao? ]
Khi làm mô hình cầu hoặc đường dẫn tạm thời, bác sẽ cần các trụ với kích thước khác nhau.
Dùng Lego cho việc này cũng ổn, nhưng nhìn không thật lắm. Vì lý do đó, mình đã thiết kế hệ thống trụ cầu lắp ghép, cho phép bác tạo ra gần như mọi chiều cao trụ mà bác cần.

[ Thiết kế cầu dầm thép lắp ghép ]

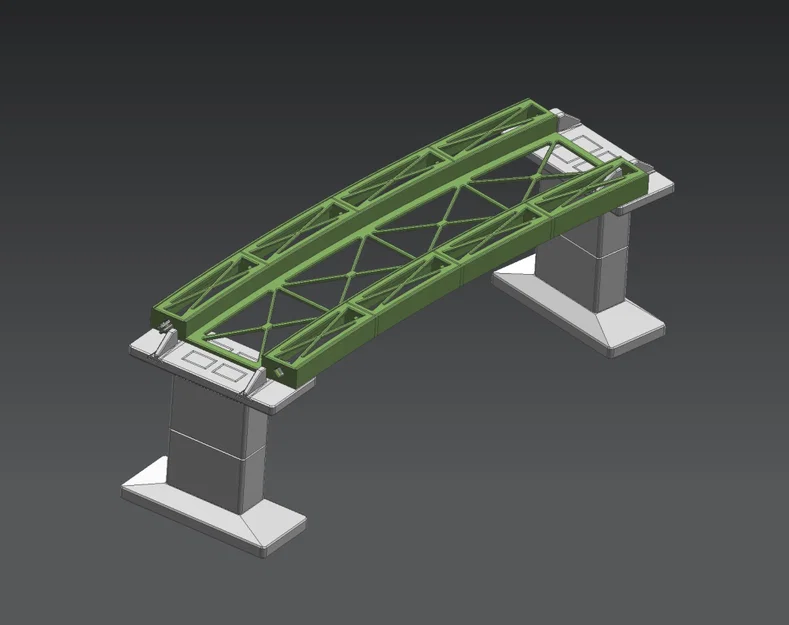

Để tăng tính thẩm mỹ, mình thiết kế đoạn ray với kết cấu dầm thép bao quanh hai bên ray cong Märklin số 24912 [Bán kính 1114.6mm-12.1°].
Chi tiết này có thể kết hợp với mọi thành phần khác trong hệ thống cầu lắp ghép của mình. Các khớp nối snap-in tháo lắp được giúp cầu giữ độ ổn định rất tốt.

Thiết kế khớp nối có đủ độ rơ cho phép tạo các đoạn đường dốc khi làm cầu.

Hệ thống Märklin Rail-C được thiết kế để sử dụng hoàn hảo với mô hình này.

In ấn

In bằng nhựa prusament PLA (màu Gentleman's Grey).
Để làm một đoạn dốc hoặc cầu hoàn chỉnh, bác sẽ cần khá nhiều trụ và đoạn ray.
Để in một phần hỗ trợ ray cong R3 (gồm nhiều mảnh), bác cần in các linh kiện sau:

[ Phần đế ]
1x H0_Bruecke_R9_12.1deg_Basis_v00
(support: không cần)
(brim: không cần nếu dùng bàn in satin hoặc mịn)
(hướng in: đặt đứng)
(màu: Gentleman's Grey)

[ Lưới che lối đi: Dùng tấm lưới thép full size ]
1x H0_Bruecke_R9_12.1deg_AbdeckGitter_innen_v02.stl (lưới thép bán kính trong)
1x H0_Bruecke_R9_12.1deg_AbdeckGitter_aussen_v02.stl (lưới thép bán kính ngoài)
(hướng in: đặt mặt trên úp xuống, dùng bàn in mịn hoặc satin)

[ Khớp nối ]
2x H0_Bruecke_Verbinder_v01.stl (khớp nối snap-in)

Lắp ráp

[ Hoàn thiện phần đỡ ray cầu dầm thép R1114.6mm-12.1° ]

[ Phần đế ]

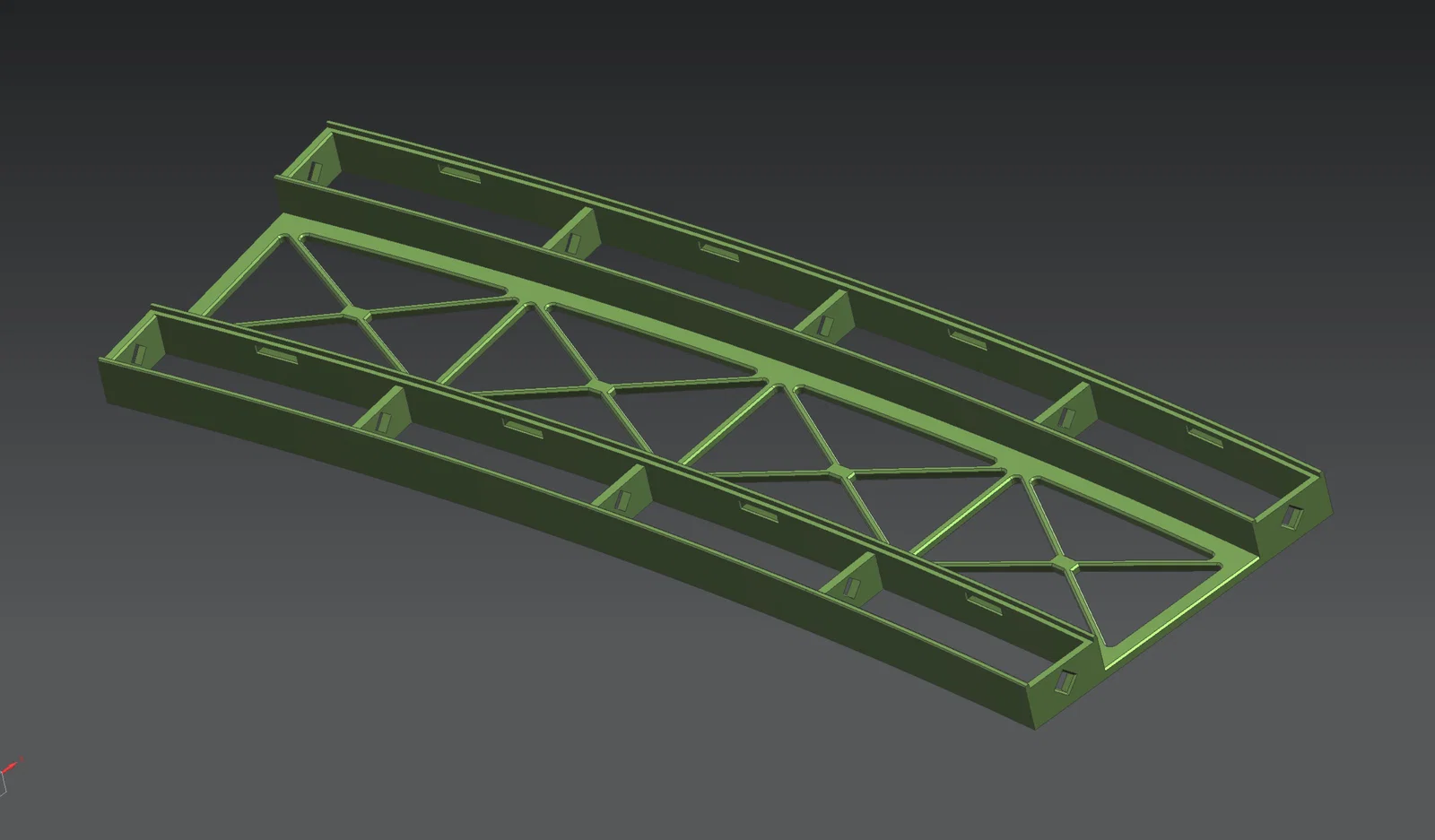

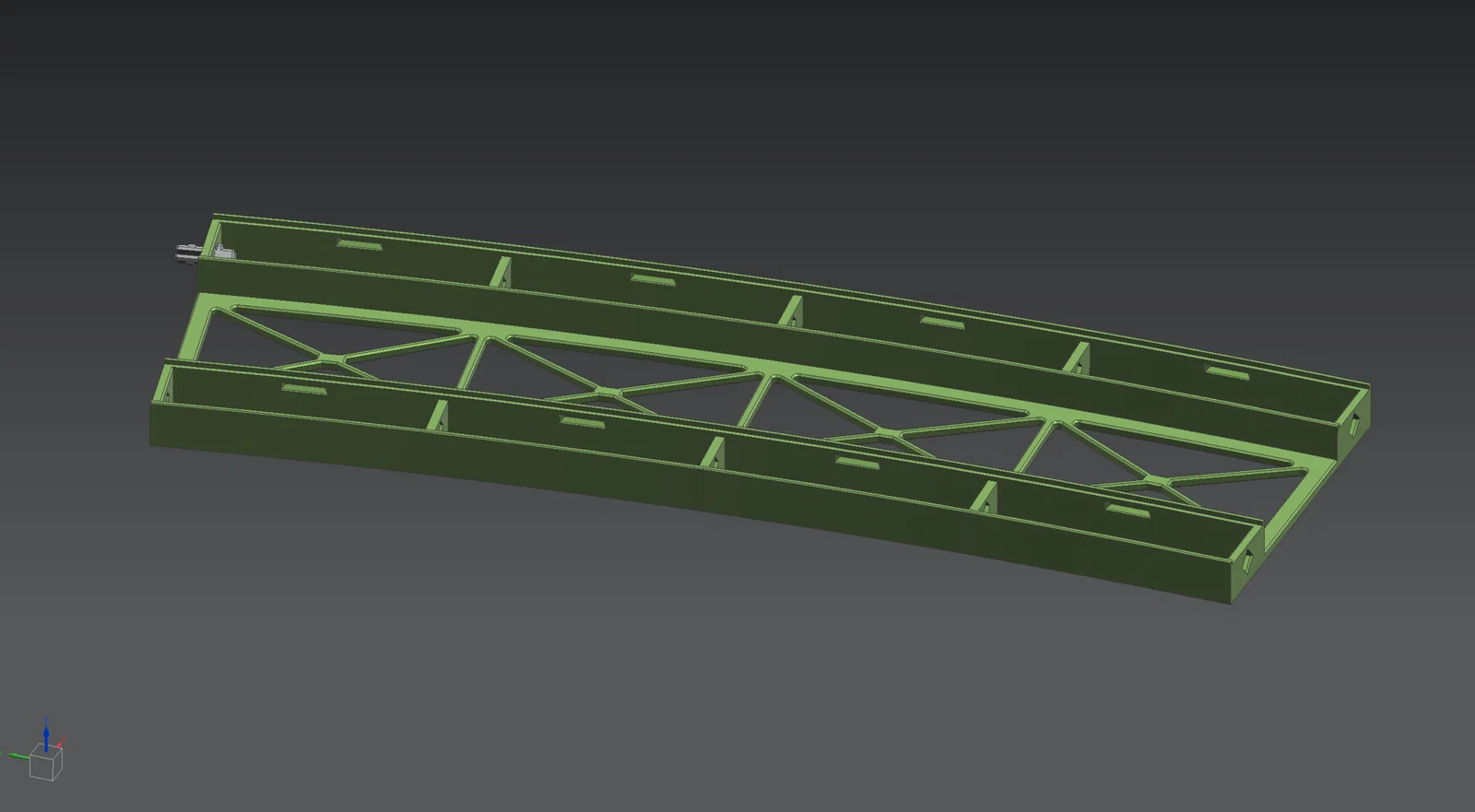

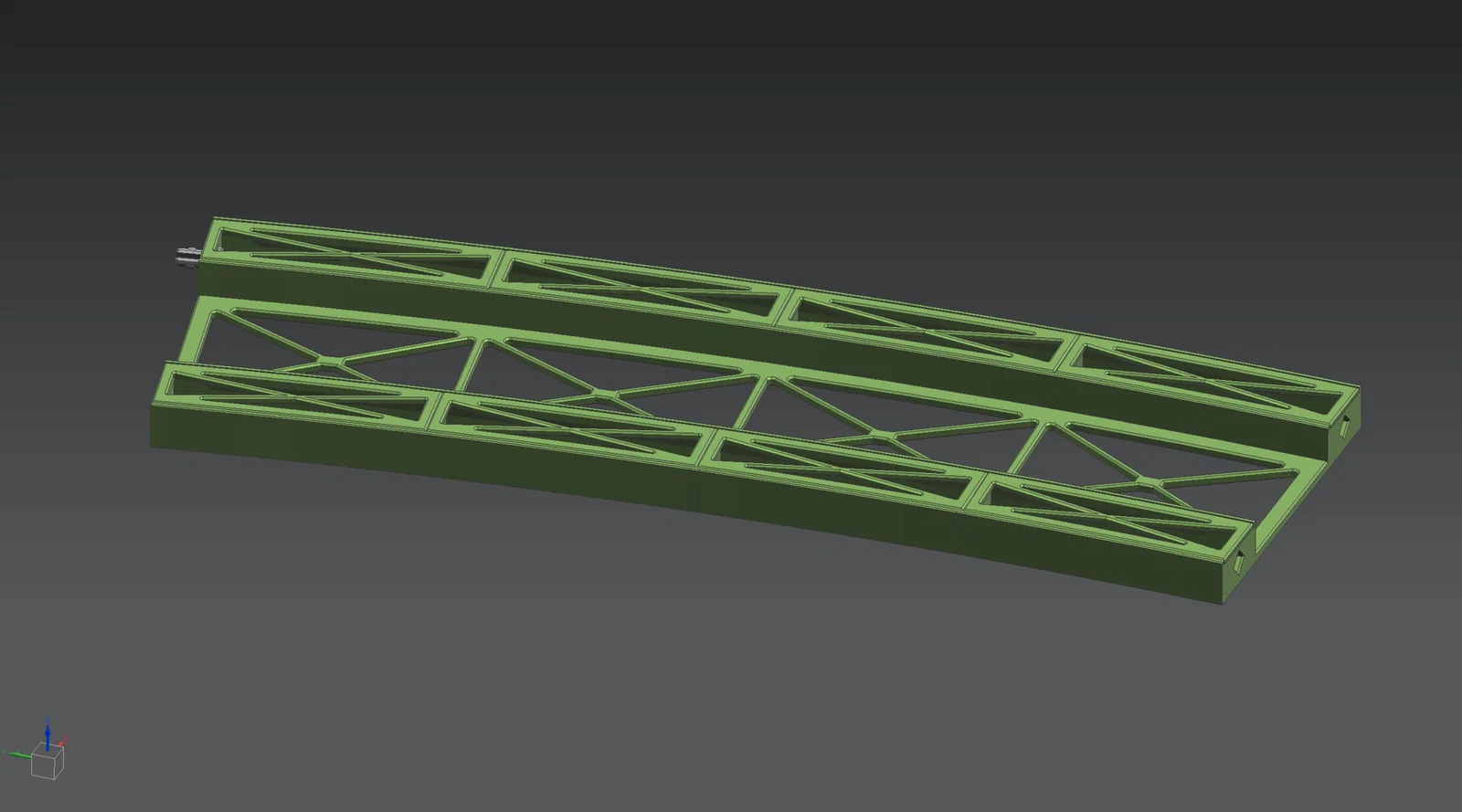

Phần đế đỡ ray R3 được in thành một mảnh duy nhất.

[ Lưới thép che chắn ]

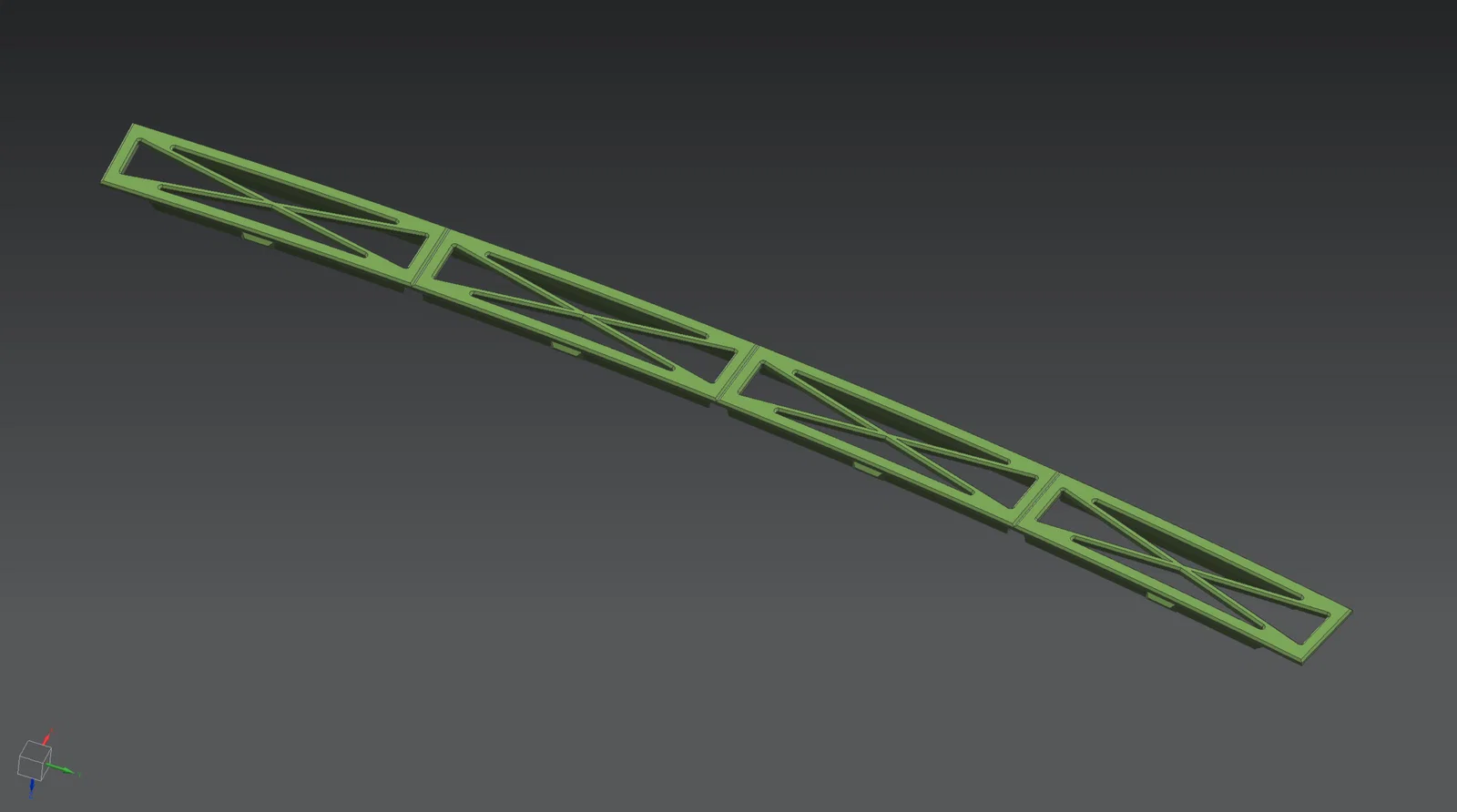

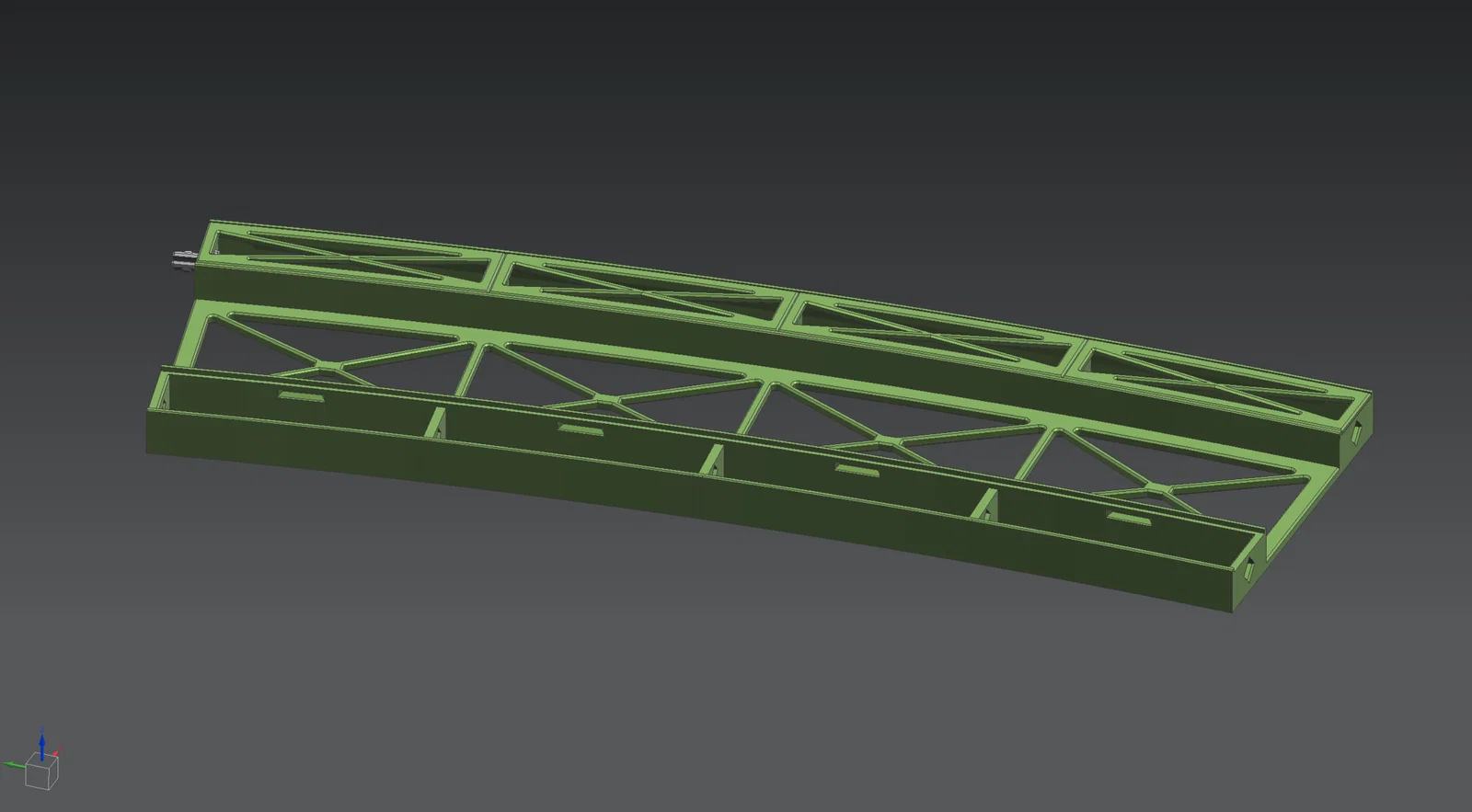

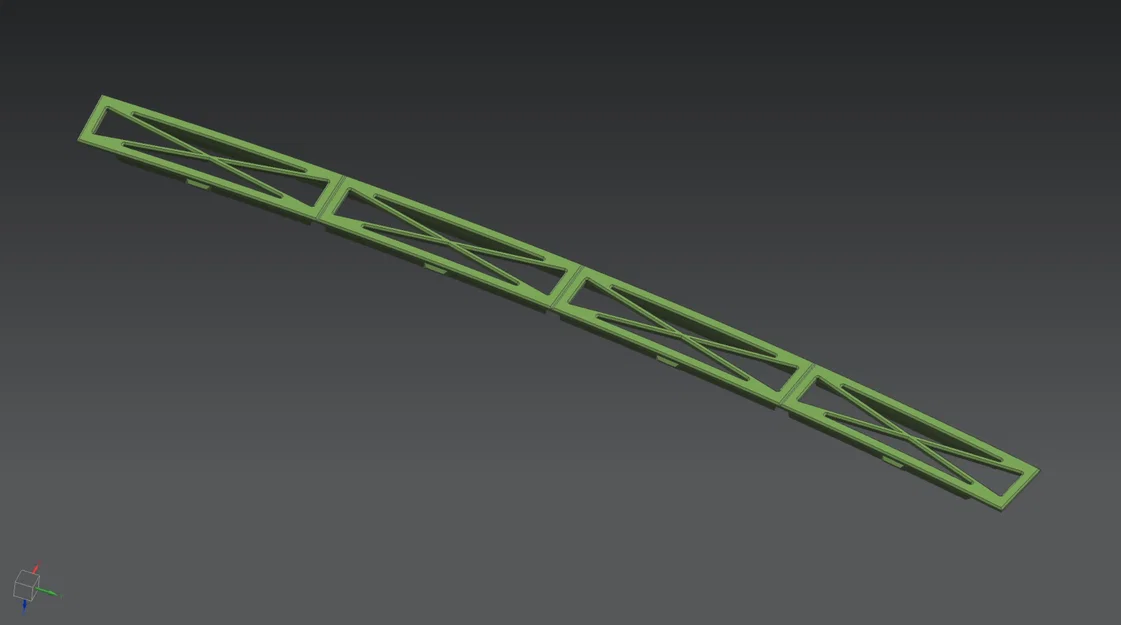

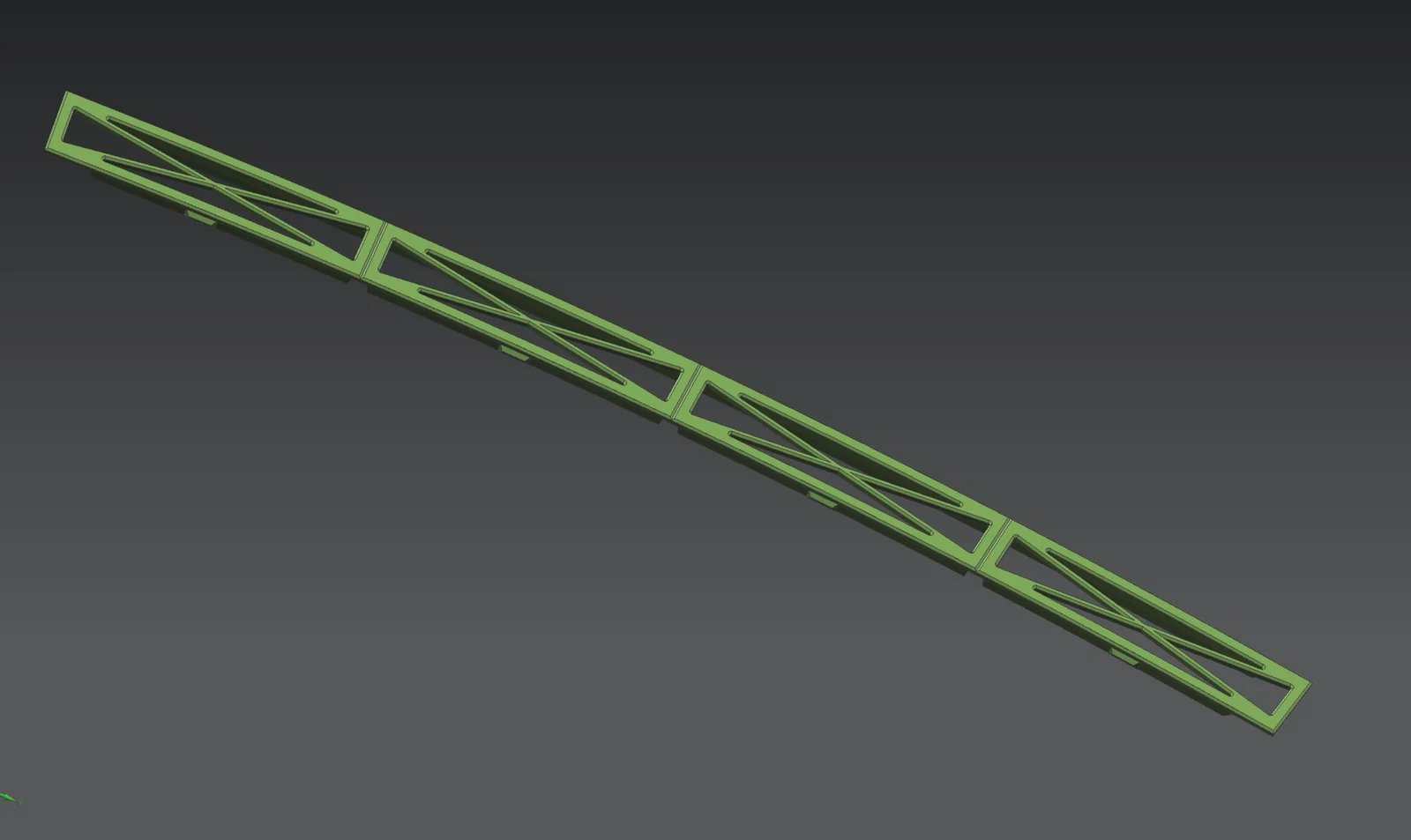

Sau khi in xong phần đế, bác lắp các tấm lưới thép vào. Chỉ cần đặt các miếng lưới (bán kính trong + bán kính ngoài) vào đúng vị trí trên đế và ấn nhẹ các chốt khóa xuống. (Các tấm lưới có bán kính khác nhau nên chỉ khớp đúng vị trí của nó với các chốt hướng xuống dưới).

[ Khớp nối ]

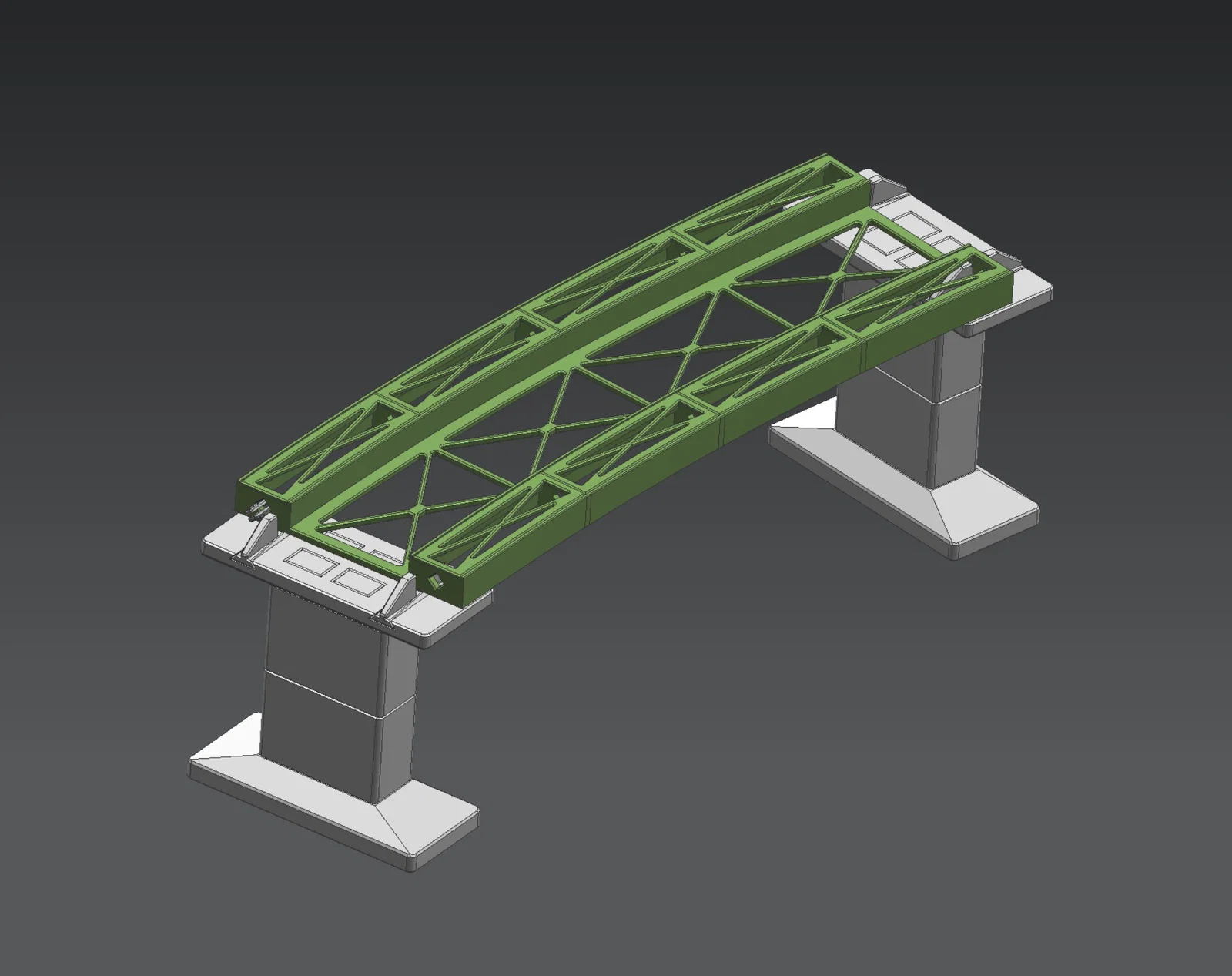

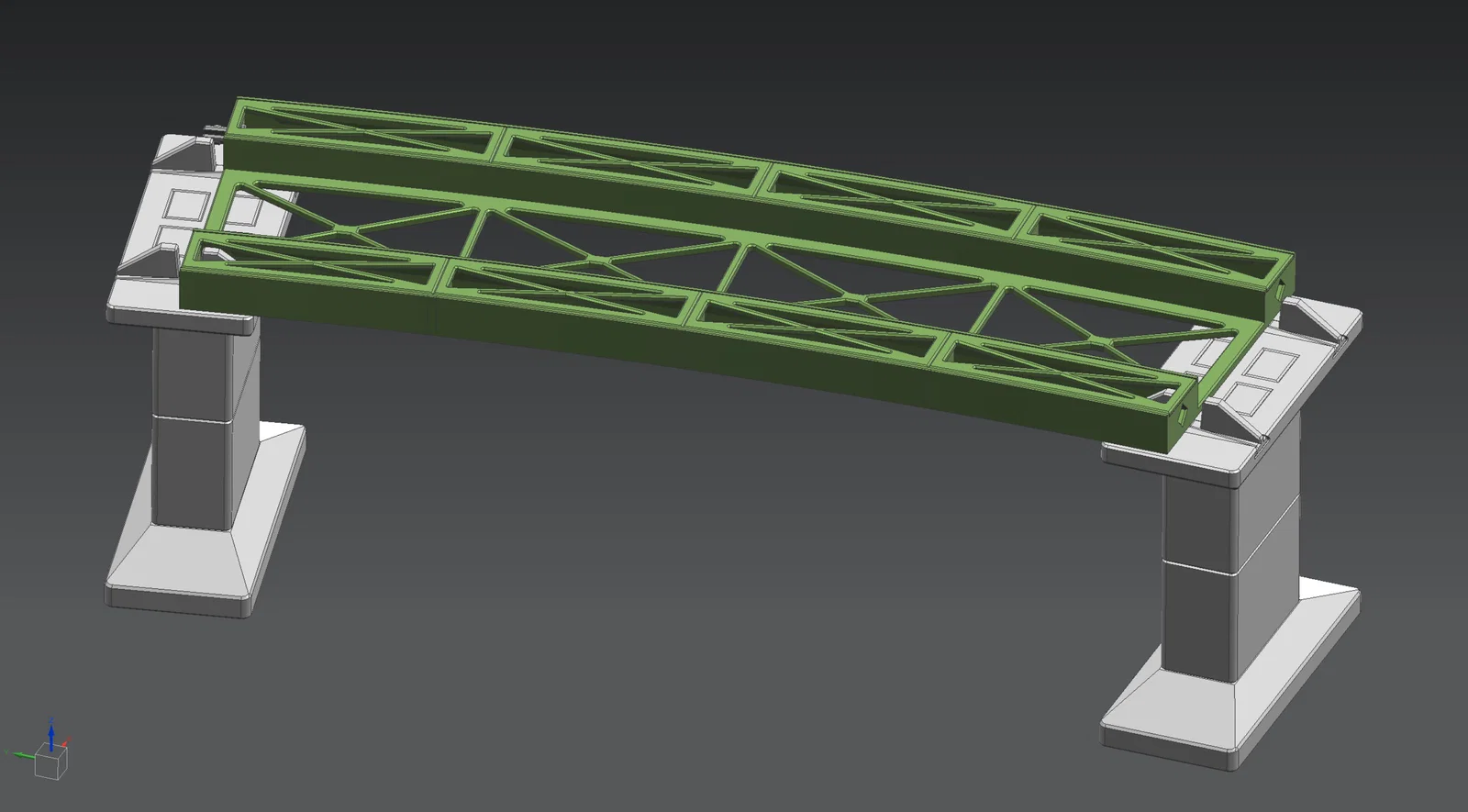

Các khớp nối snap-in được gắn vào các khe nhỏ ở hai đầu đoạn ray. Các đoạn ray đã kết nối sau đó đặt lên trên hệ thống trụ cầu.

[ Đường ray ]
Ray Märklin Rail-C cong R1114.6mm 12.1° (24912) chỉ cần đặt vào vị trí chính giữa để tạo thành đường chạy tàu.

Chúc các bác chơi vui vẻ!
