Đế cầu lắp ghép cho đường ray cong Märklin H0 số 24912 [R=1114.6mm-12.1°]

Động lực

[ Mình cần một phần cầu cong cho đường ray Märklin số 24912 ... ] Sau khi chia sẻ nhiều thành phần cho hệ thống cầu lắp ghép, mình được một bác chơi mô hình đường sắt gợi ý thiết kế một phần phù hợp cho ray Märklin Rail-C số 24912... và đây là kết quả: Để cầu trông thực tế hơn, mình đã thiết kế một phần đế ray cho đường cong Rail-C số 24912. Đặc biệt với các đoàn tàu có toa hành khách dài, bán kính lớn 1114.6mm giúp tạo cảm giác chân thực hơn rất nhiều.

[ Liệu mình có in được chi tiết lớn thế này không? ] Mình đã tối ưu để các bộ phận nằm gọn trong bàn in 210x250mm, nên đa số các dòng máy in hiện nay đều làm được.

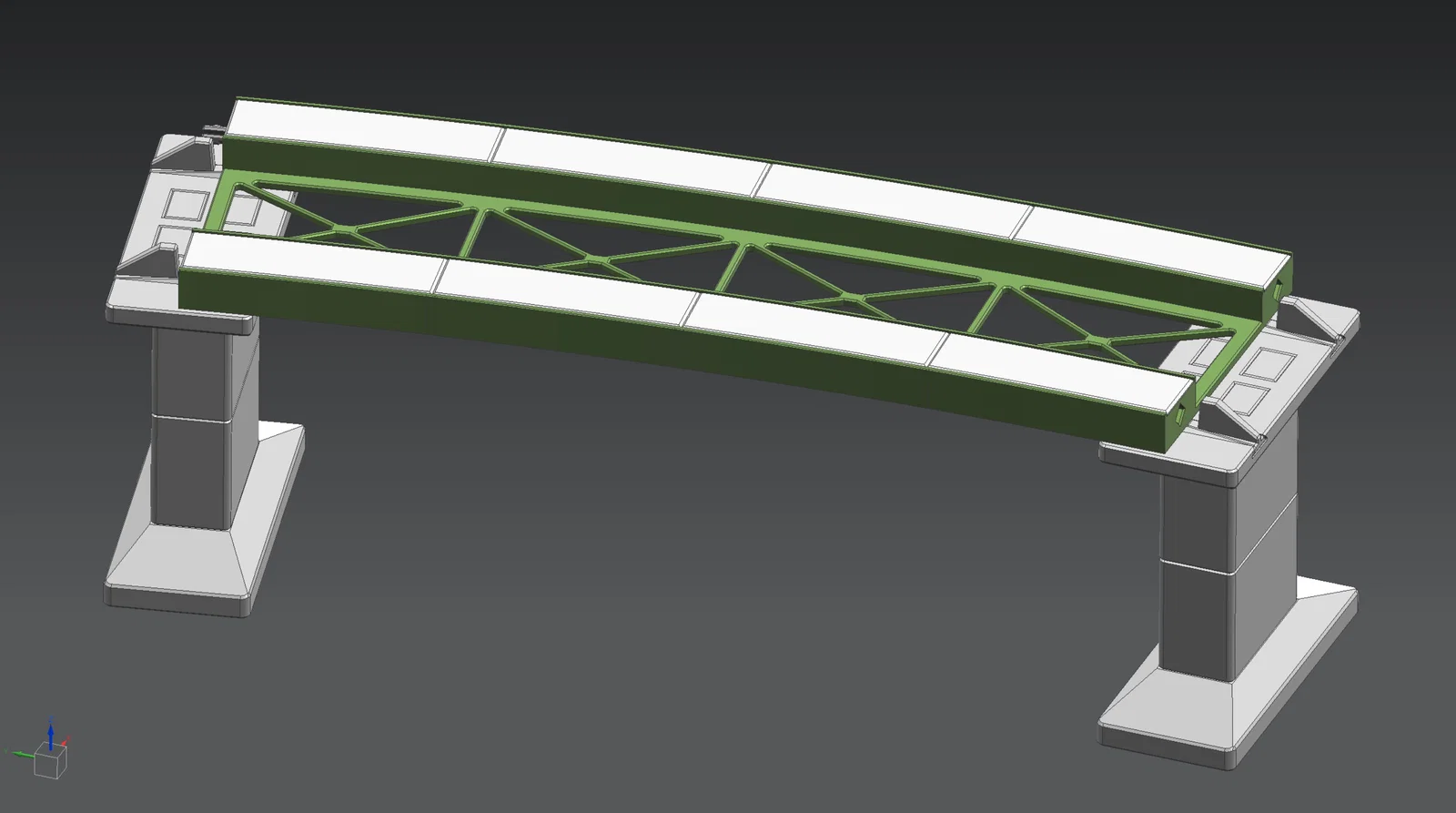

[ Còn về các trụ cầu thì sao? ] Khi xây cầu mô hình tạm thời, các bác sẽ cần trụ với nhiều độ cao khác nhau. Dùng Lego thì tiện nhưng trông không thật. Vì lý do đó, mình đã thiết kế hệ thống trụ lắp ghép cho phép các bác tùy chỉnh độ cao trụ theo ý muốn.

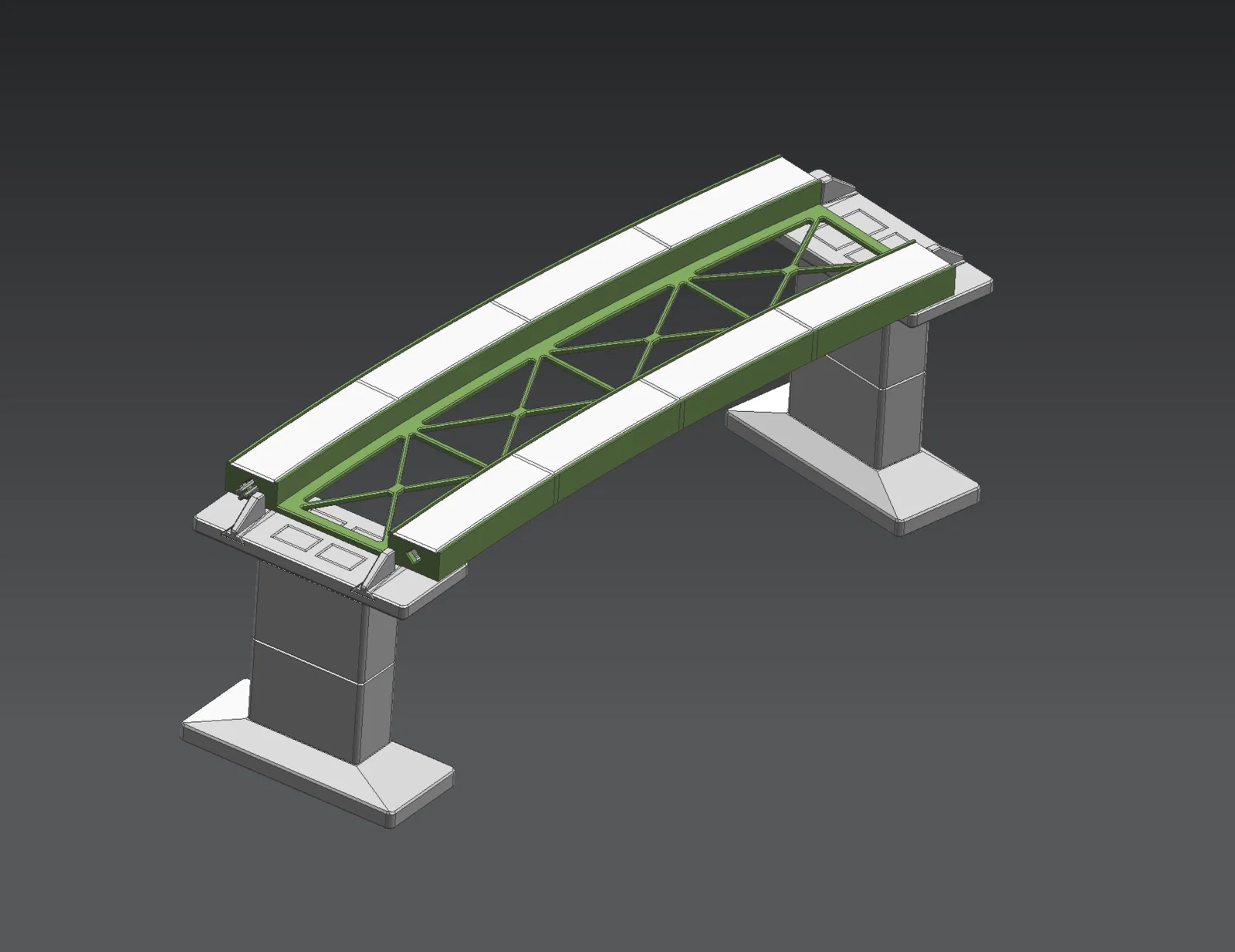

[ Thiết kế cầu lắp ghép ] Để trông giống thật hơn, mình thiết kế phần đế có thêm lối đi bộ ở hai bên đường ray cong Märklin số 24912 [Bán kính 1114.6mm-12.1°]. Thành phần này tương thích hoàn hảo với hệ thống cầu lắp ghép hiện có của mình. Các khớp nối snap-in có thể tháo rời giúp đảm bảo sự ổn định và có đủ độ linh hoạt cho các đoạn đường dốc.

In ấn

Sử dụng nhựa Prusament PLA (Gentleman's Grey) và SUNLU PLA+ (Grey). Để hoàn thiện một đoạn cầu, các bác cần in một số lượng trụ và đế ray nhất định. Thiết kế này cho phép phối hai màu. Nếu dùng bàn in vân nhám (textured sheet), bề mặt lối đi bộ sẽ trông rất thật.

Để in một phần đế ray cong R9 (đa phần), các bác cần in:

[ Phần đế ]

• 1x H0_Bruecke_R9_12.1deg_Basis_v00 (In đứng, không cần support/brim)

[ Nắp lối đi bộ ]

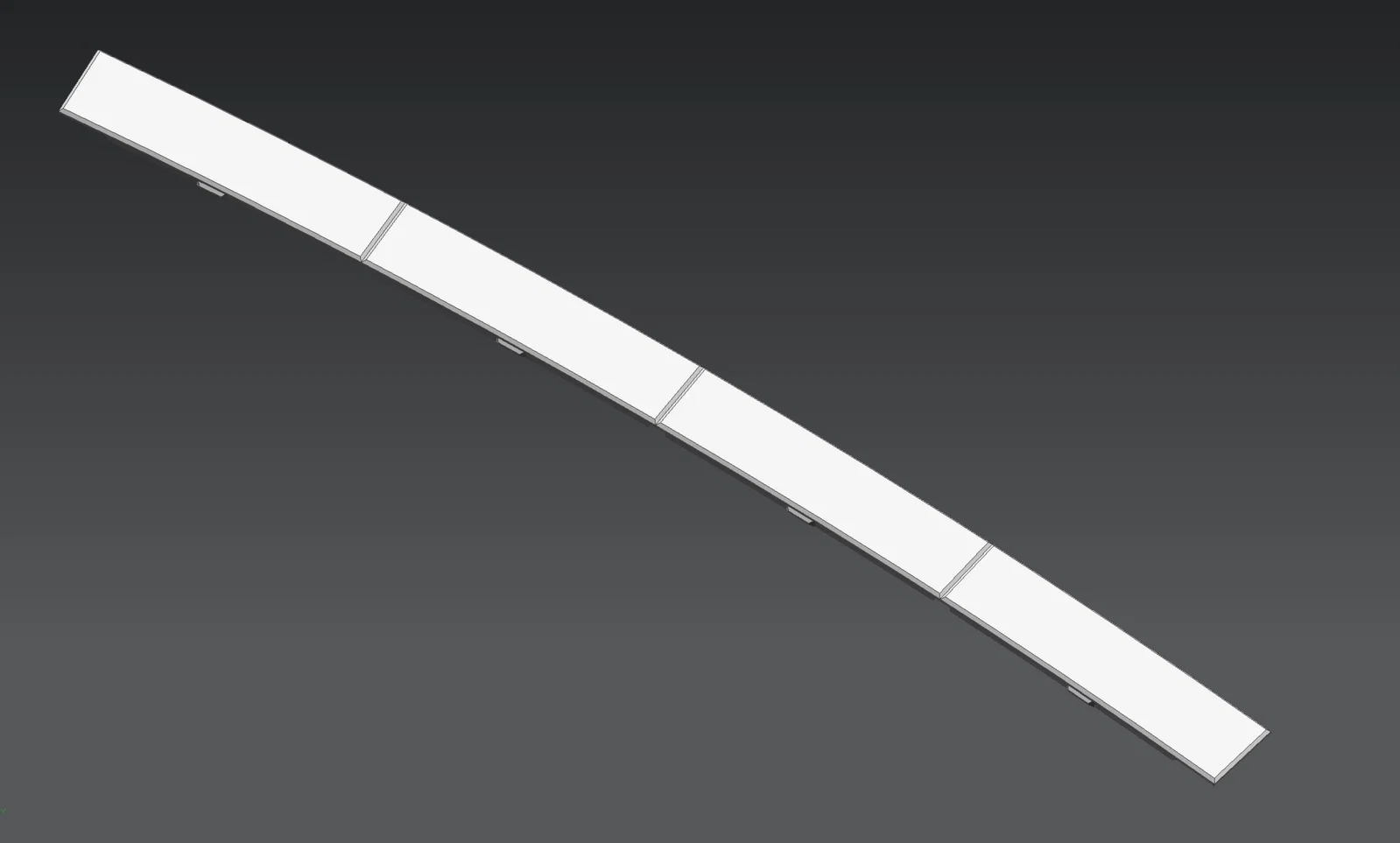

• 1x H0_Bruecke_R9_12.1deg_Abdeckung_innen_v01.stl (R radius trong)

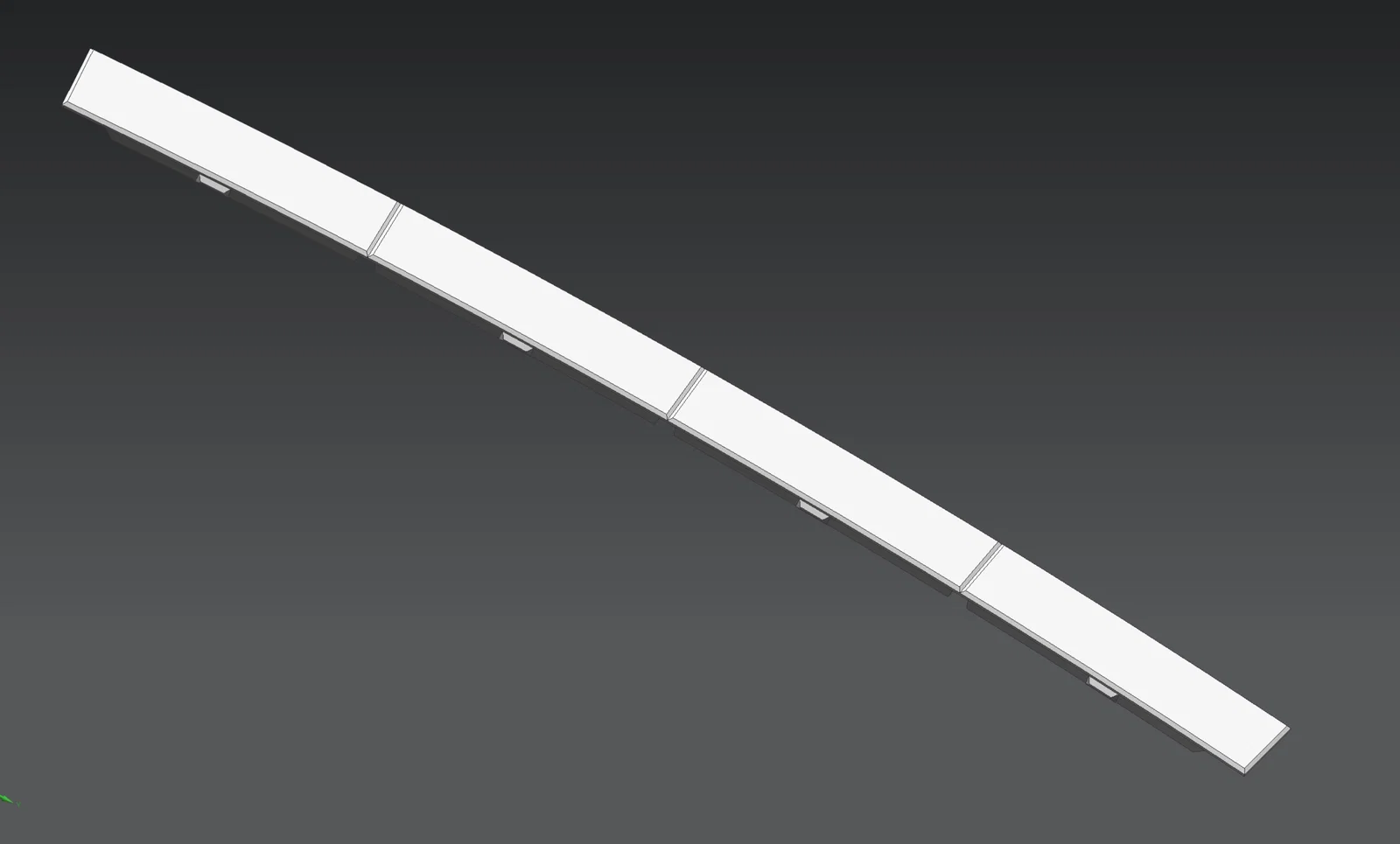

• 1x H0_Bruecke_R9_12.1deg_Abdeckung_aussen_v01.stl (R radius ngoài) *(Lưu ý: Để mặt trên hướng xuống bàn in vân nhám để có hiệu ứng đẹp nhất)

[ Khớp nối ]

• 2x H0_Bruecke_Verbinder_v01.stl (Khớp nối snap-in)

Lắp ráp

[ Hướng dẫn lắp đặt đế ray cầu R1114.6mm-12.1° ]

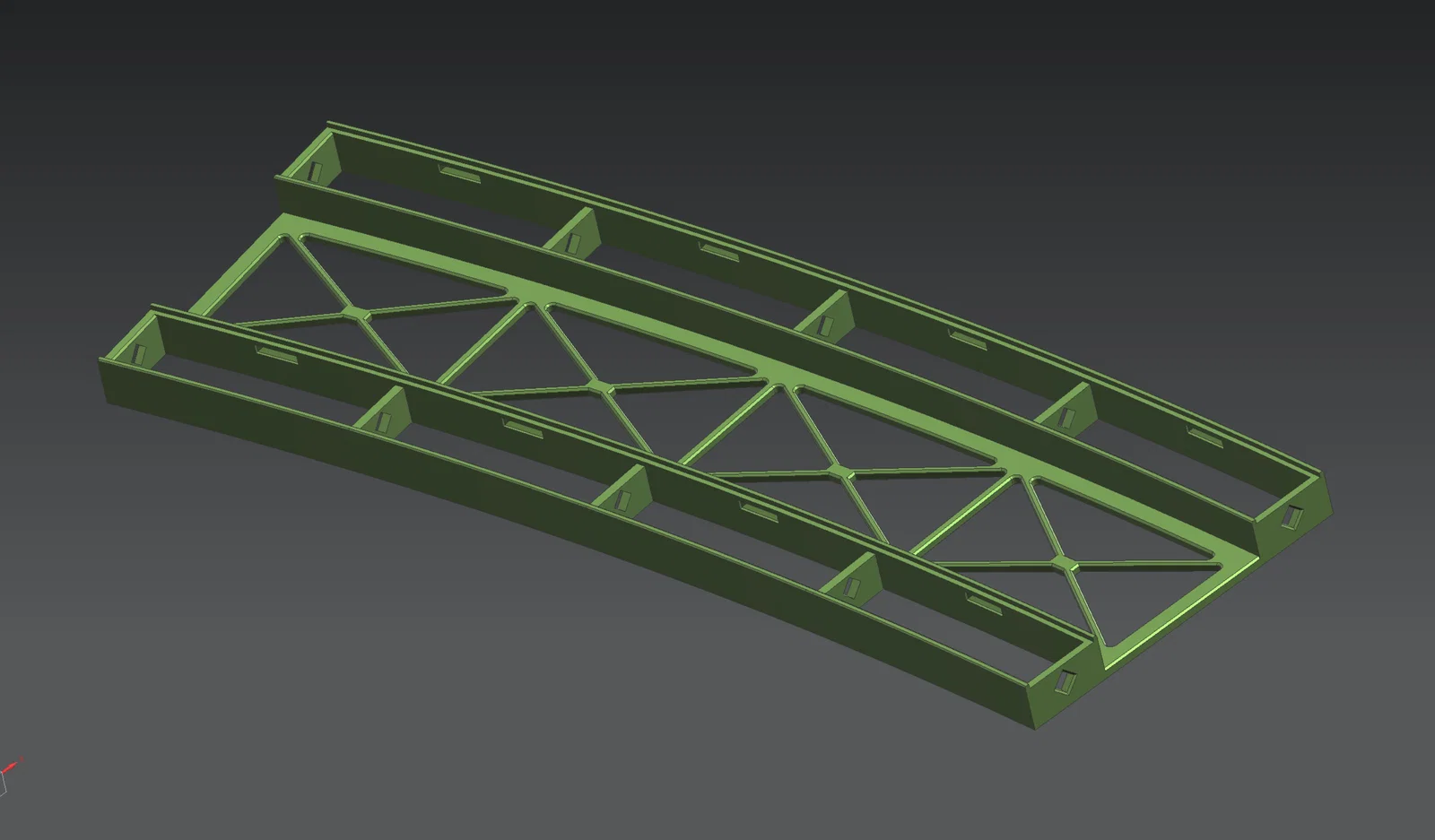

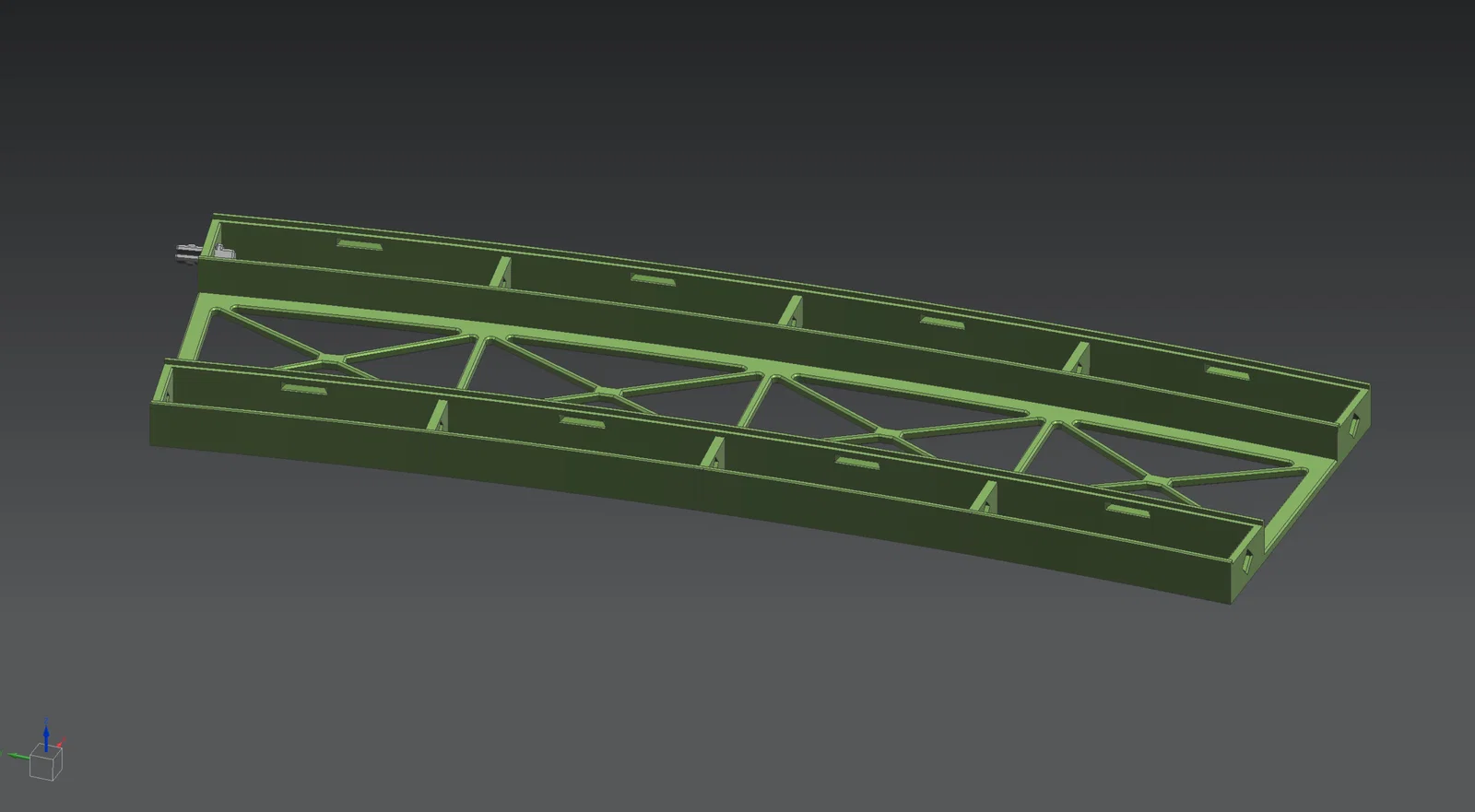

1. Phần đế: Đế ray được in nguyên khối.

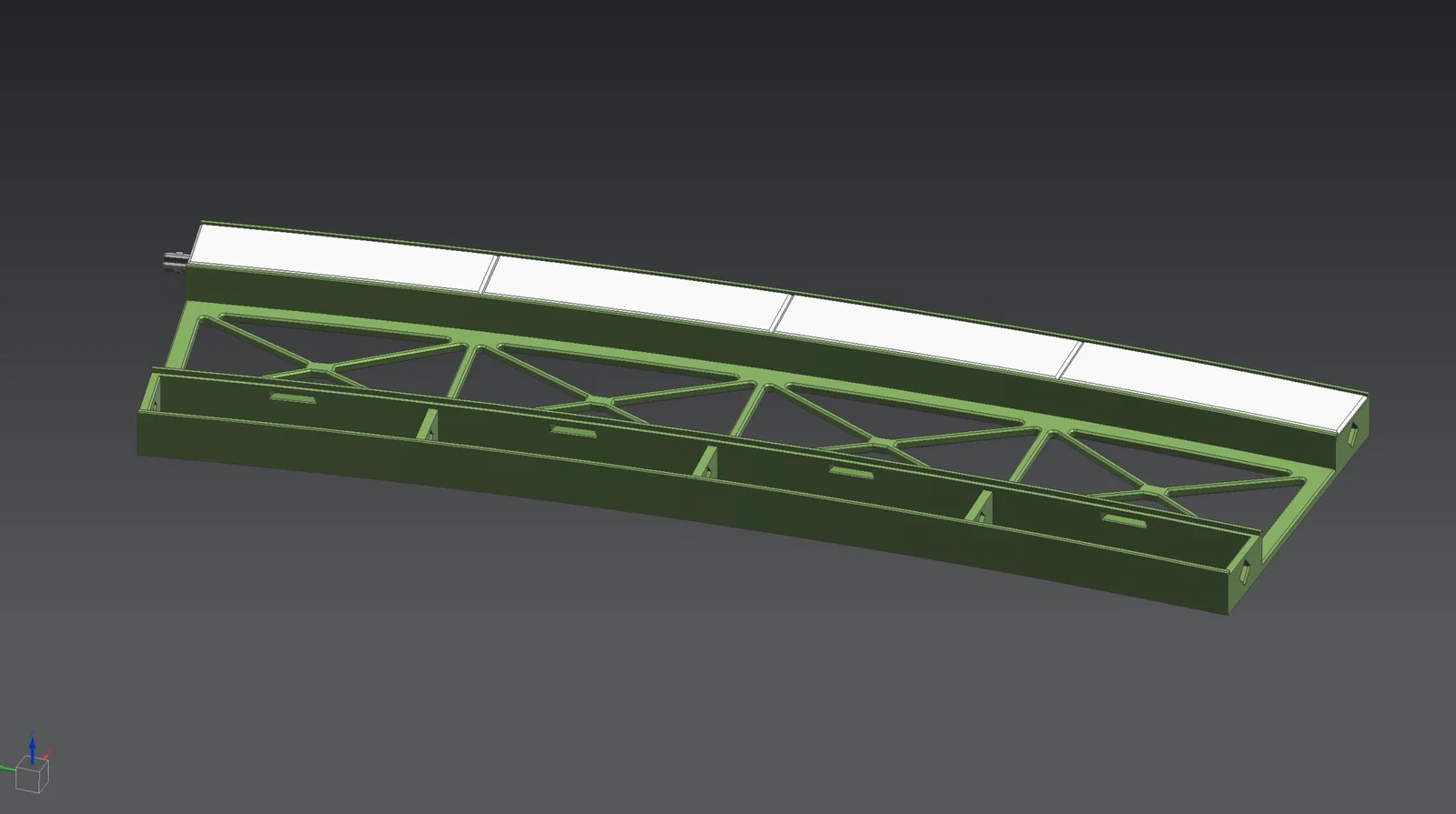

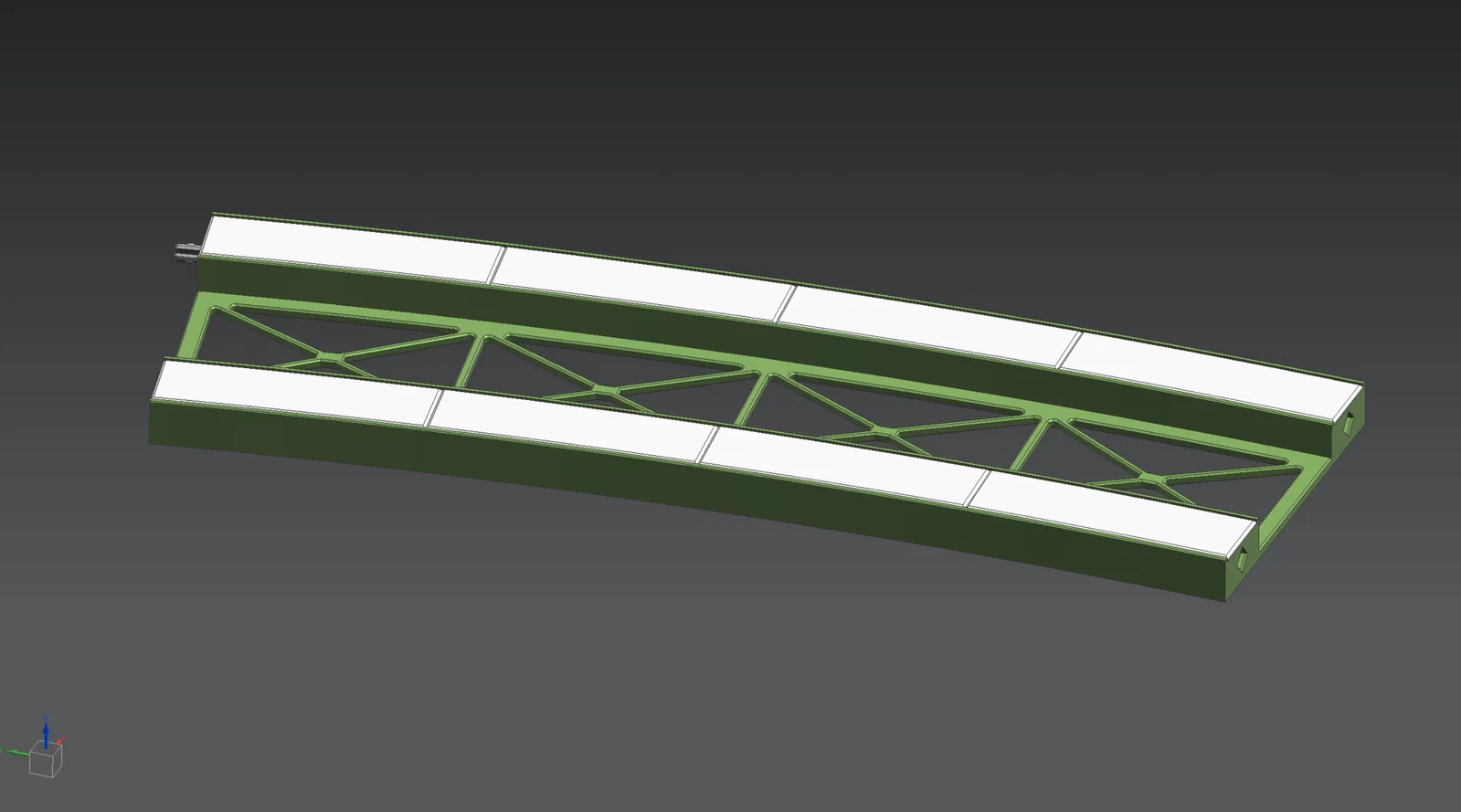

2. Nắp lối đi: Đặt các mảnh nắp lối đi bộ vào vị trí trên đế, ấn nhẹ các chốt khóa xuống. Do bán kính khác nhau, các nắp chỉ khớp đúng vào vị trí tương ứng.
3. Khớp nối: Lắp các khớp snap-in vào lỗ nhỏ ở hai đầu đế ray để kết nối với các đoạn khác.
4. Đường ray: Đặt thanh ray Märklin 24912 vào rãnh chính giữa là xong.

Chúc các bác chơi vui vẻ!
