Giá đỡ MGN9H X cho máy in Voron 2.4 với băng tải nghiêng

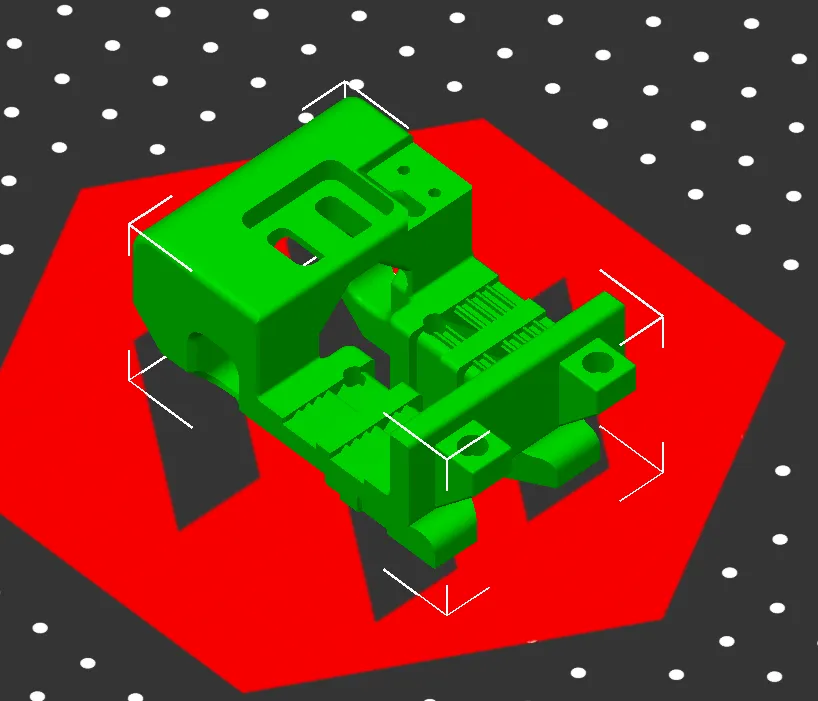

Tôi đã quyết định chuyển ray X trên Voron 2.4 của mình từ ray MGN12H sang ray MGN9H để tiết kiệm khối lượng. Tôi đã remix mô hình Carriage X MGN12H gốc của Chirpy và di chuyển các lỗ vít của carriage vào trong để phù hợp với mẫu lỗ của carriage MGN9H. Tôi cũng đã thêm một số điểm gắn kết để kết nối với “chân” dưới của PCB Mount của Chirpy cho Sherpa Mini để tăng cường độ cứng cho đầu công cụ. Phiên bản đầu tiên của mô hình này có các dây đai được kéo qua các khe thẳng về phía trước của máy in, nhưng sau vài lần in, các dây đai sẽ bị lỏng vì không có đủ bề mặt tiếp xúc giữa các dây đai và phần carriage. Tại giới hạn kỹ năng CAD của mình, tôi đã hỏi ý kiến để nhận thêm sự giúp đỡ, và https://www.f3d.vn/profile/dylantruong_141841 đã có thể điều chỉnh các đường đi của dây đai ra một góc thay vì vậy. Đến nay, điều này đã chứng tỏ ổn định hơn so với phiên bản trước của tôi. Cảm ơn Dylan!
