Bộ chuyển đổi Shelly Blu Wall Switch 4 cho mặt viền Busch-Jaeger Serie 63

Giới thiệu

Với bộ chuyển đổi (adapter) này, bạn có thể tích hợp Shelly Blu Wall Switch 4 vào các mặt viền công tắc/ổ cắm sẵn có một cách hoàn hảo. Thay vì lắp đặt các công tắc Shelly trông lạc quẻ trong nhà, bạn có thể biến tấu để công tắc Shelly trông đồng bộ và gọn gàng với hệ thống thiết bị điện hiện tại.

• Dành cho Shelly Blu Wall Switch 4
• Dành cho mặt viền Busch-Jaeger dòng Serie 63 / Future Linear
• Chỉ lắp được trong các mặt viền từ 2 vị trí trở lên
• Lắp ráp không cần công cụ, không cần thêm linh kiện ngoài

Câu chuyện đằng sau bộ chuyển đổi

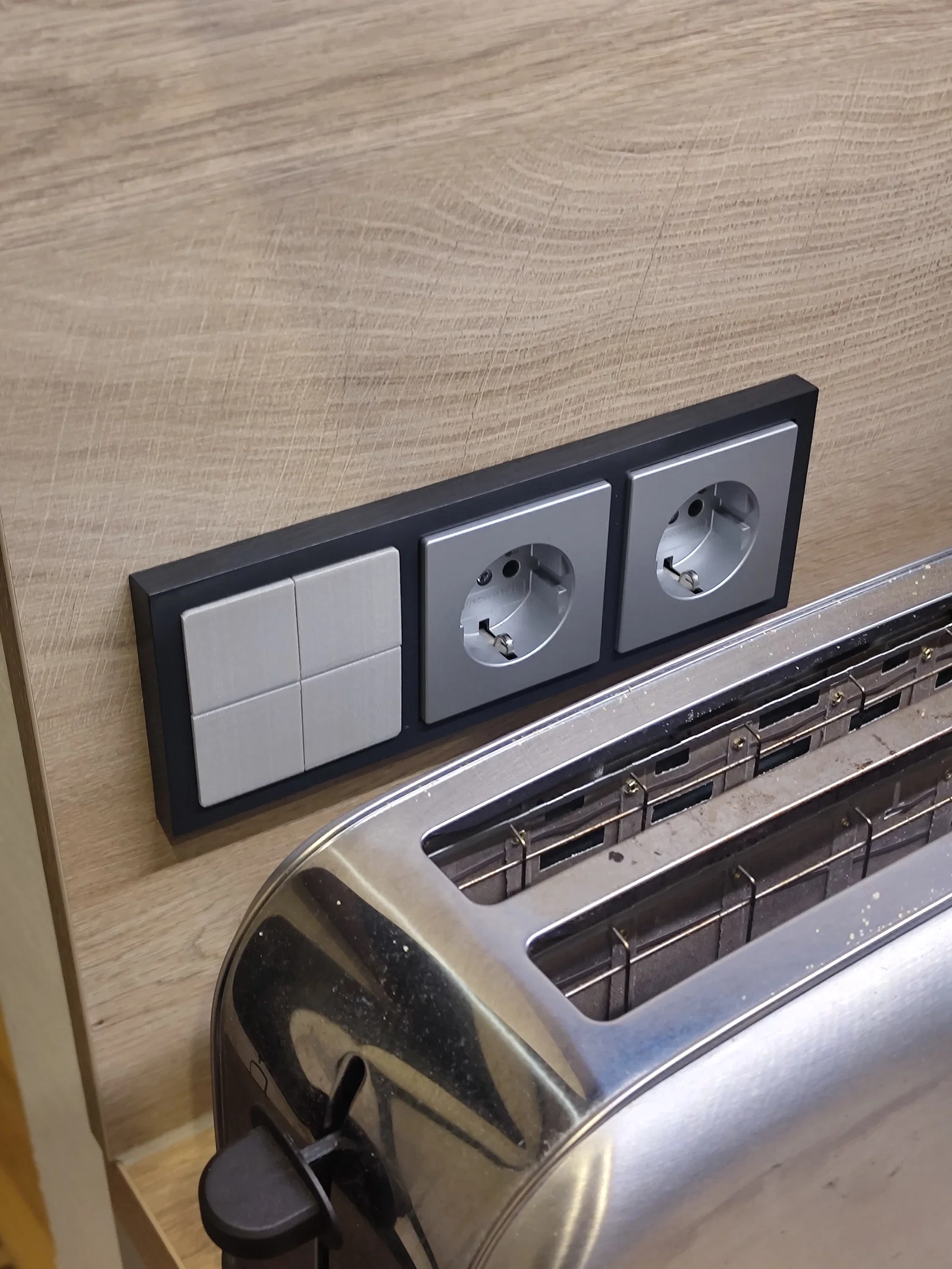

Thoạt nhìn, có thể bạn nghĩ nên thay thế bằng một công tắc thông minh khác, nhưng với mình thì không. Là người đi thuê nhà, mình muốn điều khiển đèn tủ bếp mà không cần đi dây, khoan đục hay can thiệp vào hệ thống điện. Mình cần một giải pháp trông thật tự nhiên và hòa hợp với các công tắc có sẵn.

Shelly Blu Wall Switch 4 là lựa chọn lý tưởng: nhỏ gọn, chạy bằng pin và linh hoạt. Kết hợp với ổ cắm Shelly, mình có thể điều khiển thông minh mà không cần sửa chữa điện. Bộ chuyển đổi này giúp công tắc nằm gọn gàng và tinh tế trong không gian nhà.

Thiết kế

Sản phẩm in 3D này thay thế các nút nhấn gốc của Shelly. Bạn chỉ cần tháo nút cũ và lắp bộ chuyển đổi của mình vào. Các phím nhấn có bản lề linh hoạt (flex hinge) tích hợp, không cần lò xo hay khớp nối phức tạp.

Mặt viền

Thiết bị chỉ hoạt động trong mặt viền đôi trở lên. Lý do là bộ chuyển đổi không bắt vít vào tường mà dựa vào độ khít của các thiết bị lân cận (như ổ cắm hoặc công tắc cũ) nằm chung trong mặt viền để giữ cố định. Mẫu này hiện chỉ dành cho mặt viền Busch-Jaeger Serie 63.

Điểm nhấn (Druckpunkt)

Do kích thước của Shelly, điểm nhấn thực tế nằm gần về phía trung tâm của cụm 4 phím. Nếu nhấn quá sát cạnh ngoài, đôi khi phím có thể không nhận lệnh. Trong thực tế sử dụng, điều này rất hiếm khi xảy ra, chỉ cần nhấn hơi lệch về giữa là được.

Thiết lập in ấn

Cần in hai bản của chi tiết này.

Vị trí in

Chi tiết đã được đặt sẵn ở vị trí tối ưu (đứng). Bạn không cần dùng support (cấu trúc hỗ trợ), giúp bản lề linh hoạt hoạt động tốt nhất.

Cài đặt

Khuyên dùng đầu in 0.4 mm và tối thiểu 2 lớp vỏ (wall lines). Điều này giúp bản lề chỉ gồm lớp vỏ, không cần dùng infill hay support. Tránh dùng Brim nếu có thể, vì sẽ rất khó làm sạch và ảnh hưởng đến độ khớp khi lắp ráp.

Vật liệu

PLA là quá đủ cho công tắc trong nhà. PLA không bị biến dạng do nhiệt độ thông thường trong quá trình sử dụng vì công tắc không chịu tải nhiệt hay áp lực liên tục.

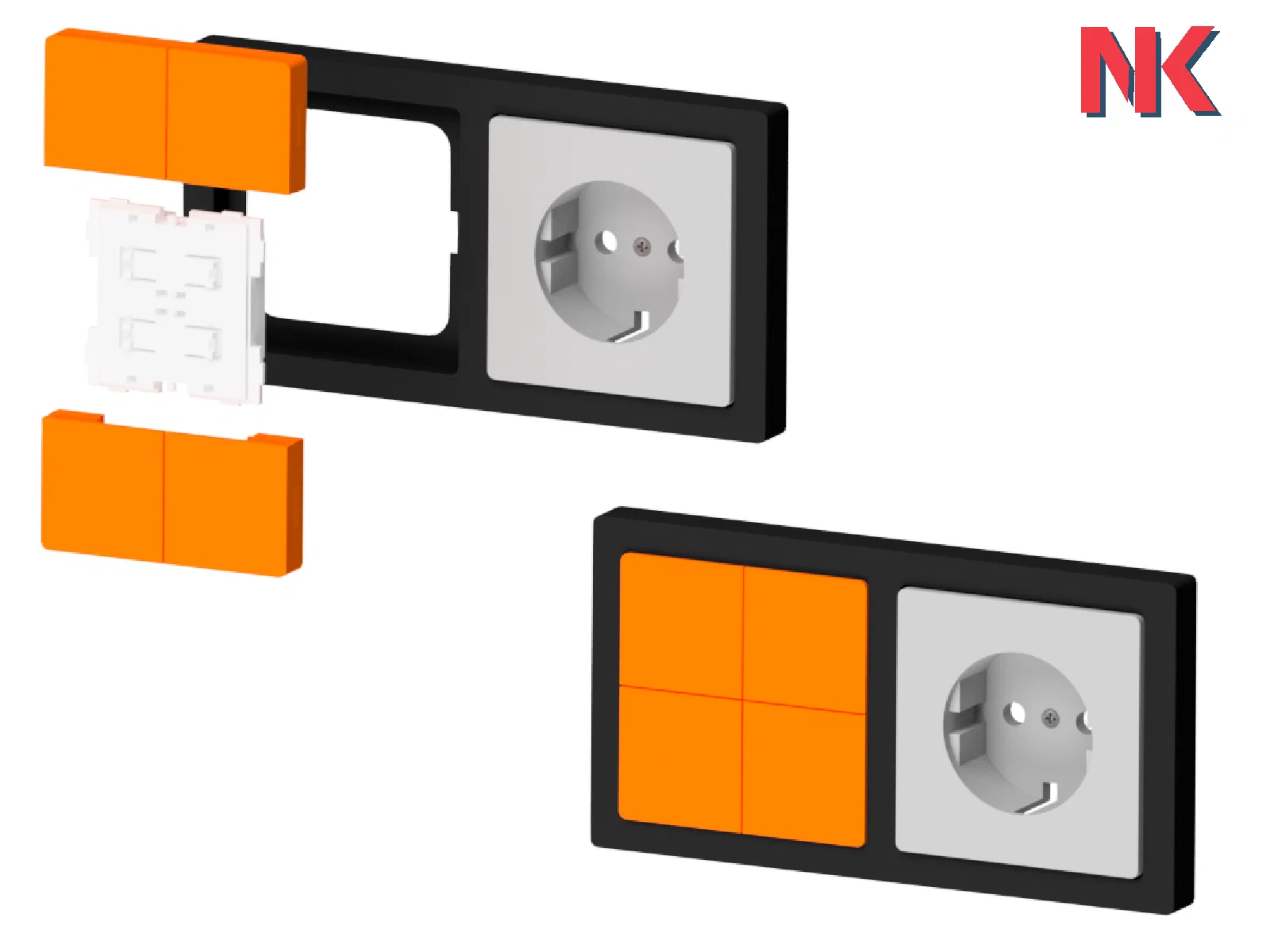

Lắp ráp

Bước 1: Tháo các nút nhấn gốc của Shelly.

Bước 2:

Lồng công tắc Shelly vào các rãnh của chi tiết in. Nếu khó đưa vào, hãy xoay Shelly 90°.

Bước 3:

Sau khi lắp xong, đẩy toàn bộ khối này vào khoảng trống còn dư của mặt viền công tắc. Độ cong hai bên sẽ giúp nó nằm chặt trong khung.

Muốn tạo sự khác biệt?

Bạn có thể thử các kết cấu bề mặt độc đáo như giả đá hoặc vân nổi bằng các công cụ như Texture-Generation của CNC Kitchen. Hãy chia sẻ kết quả của bạn dưới dạng một "Make" để mọi người cùng chiêm ngưỡng nhé!

Nhật ký thay đổi

• 19.06.2026 – Phiên bản 1 đã ra mắt
