Hộp bảo vệ 3D cho module cảm biến LD2410c và ESP32 Super Mini

Hộp bảo vệ cho module LD2410c và ESP32 Super Mini

Đây là giải pháp thiết kế tối ưu cho những bạn đang đam mê dự án nhà thông minh (smart home) hoặc các hệ thống cảm biến tự động. Mẫu thiết kế này được tạo ra để chứa gọn gàng combo module radar LD2410c và bo mạch ESP32 Super Mini sau khi đã được hàn trực tiếp với nhau. Với kích thước nhỏ gọn và tinh tế, chiếc hộp này không chỉ bảo vệ các linh kiện điện tử nhạy cảm khỏi va đập hay bụi bẩn mà còn mang lại vẻ thẩm mỹ chuyên nghiệp cho các dự án DIY của bạn.

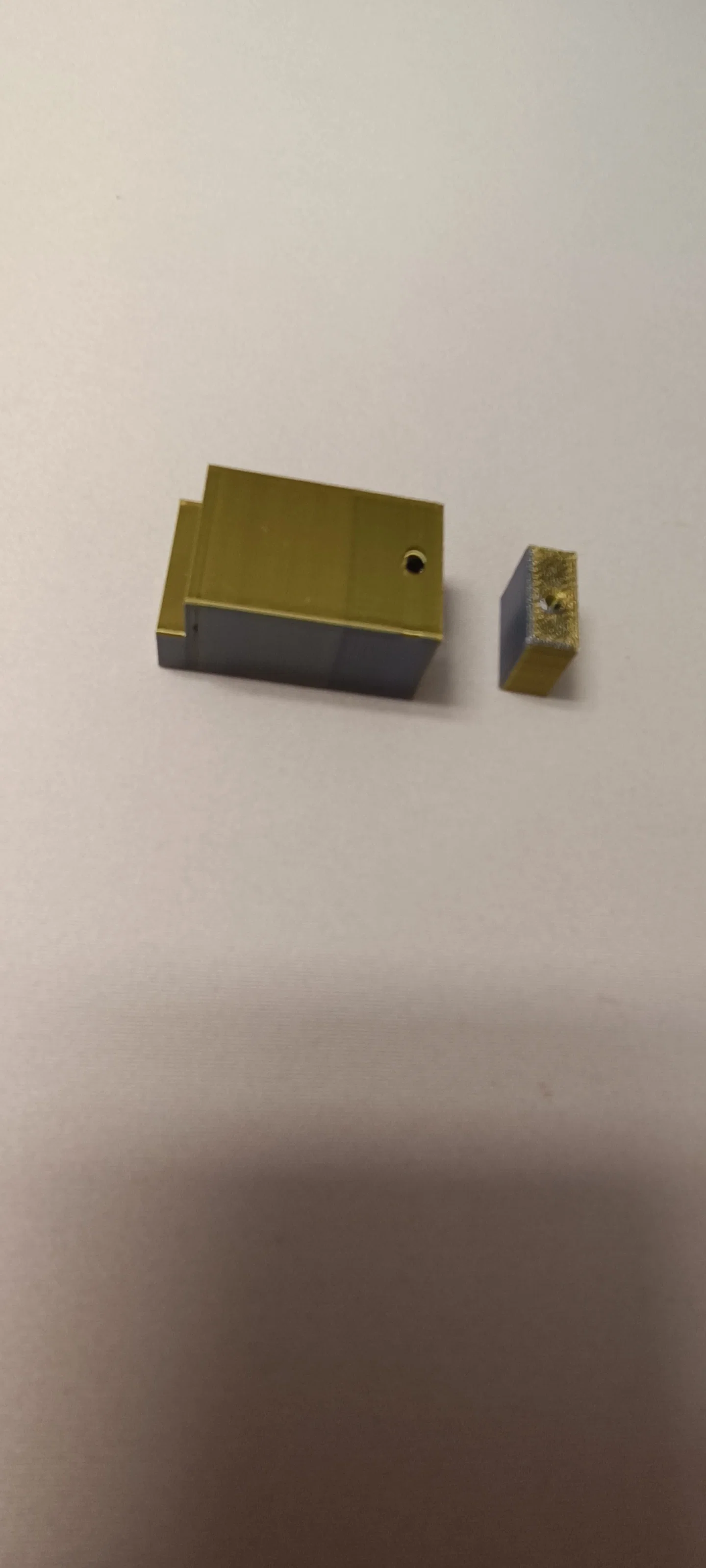

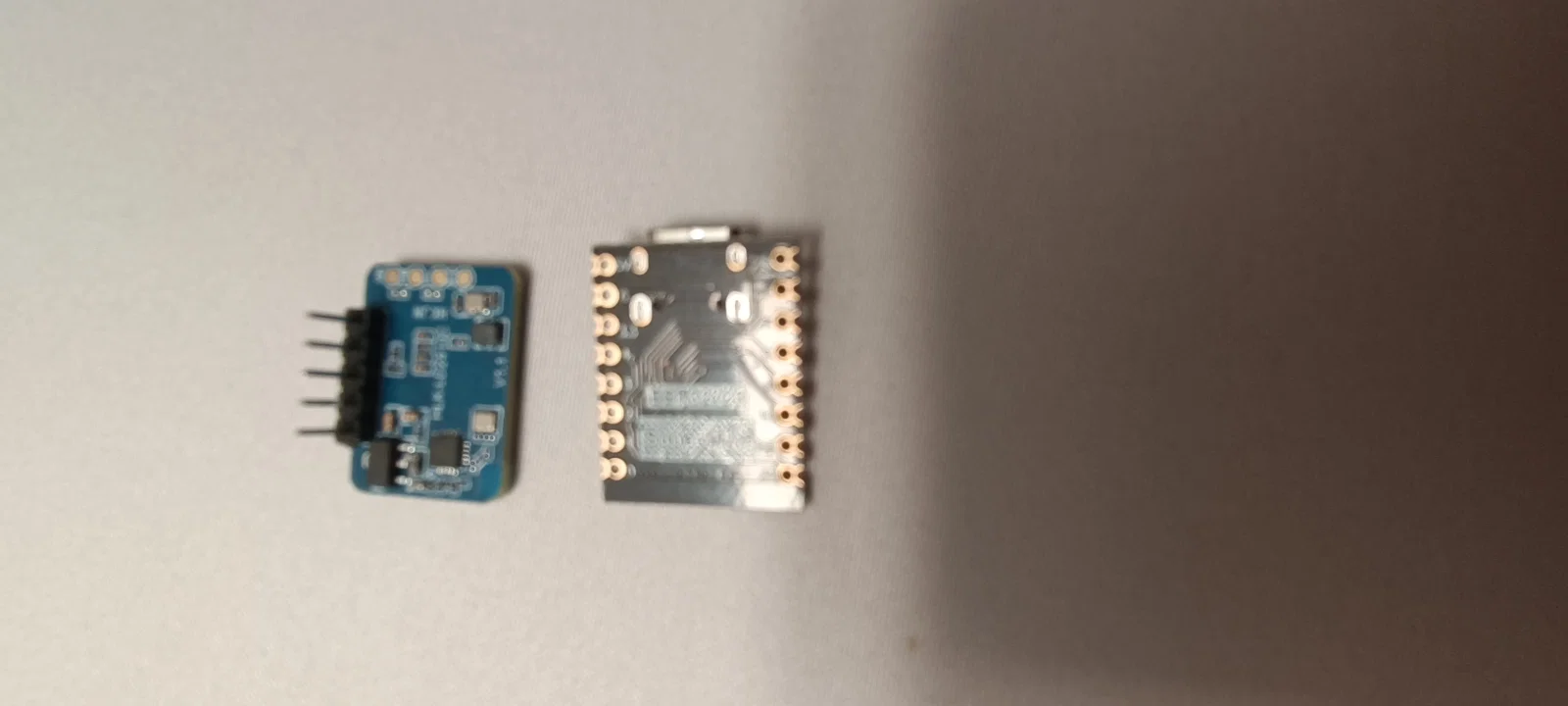

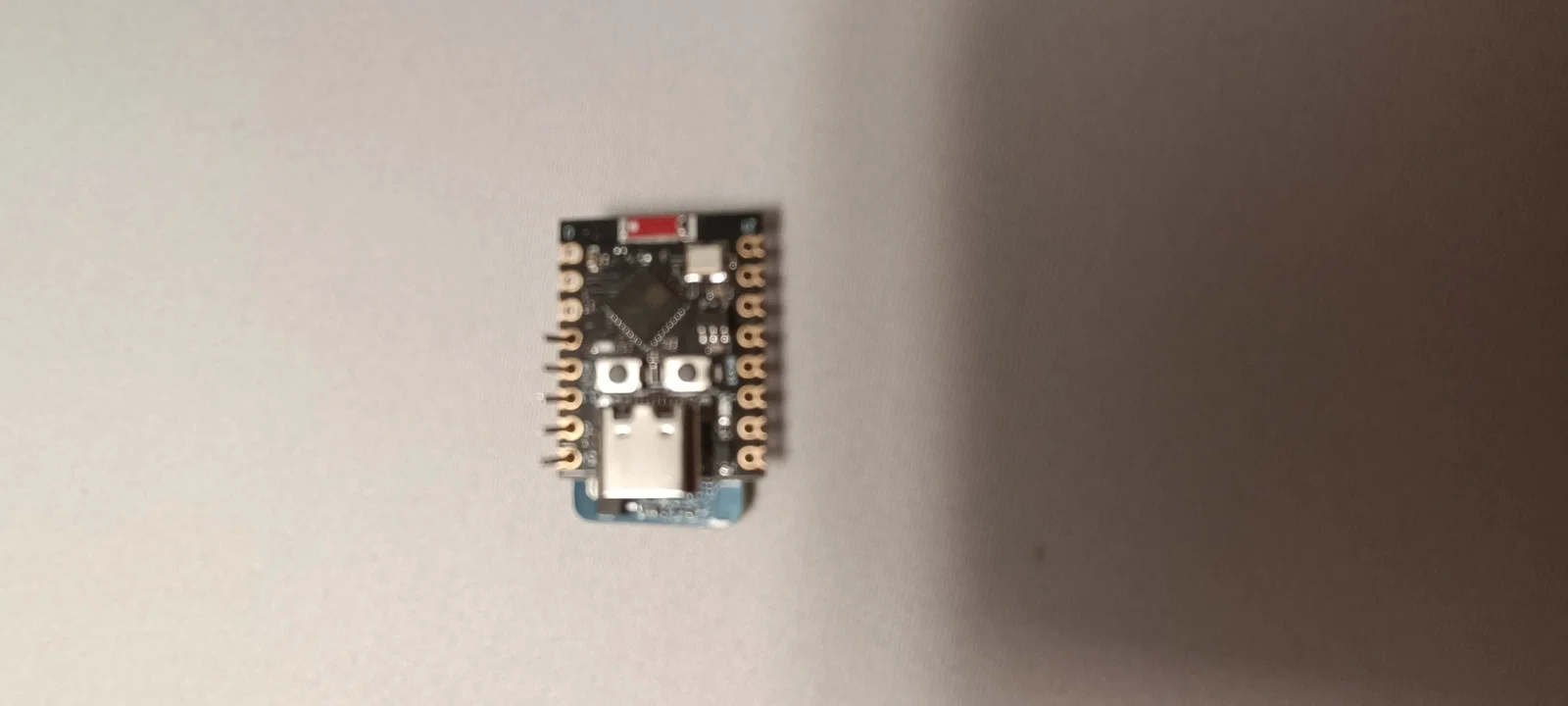

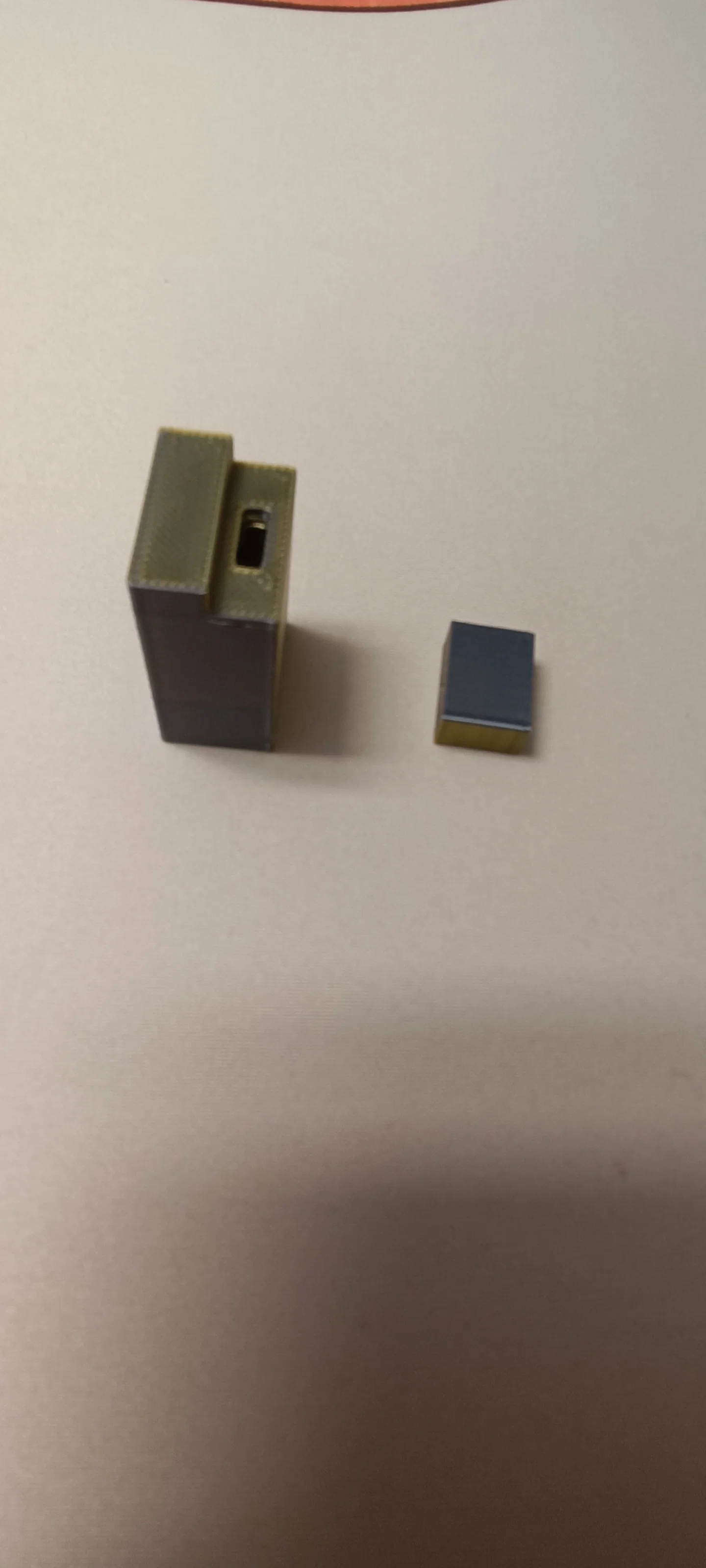

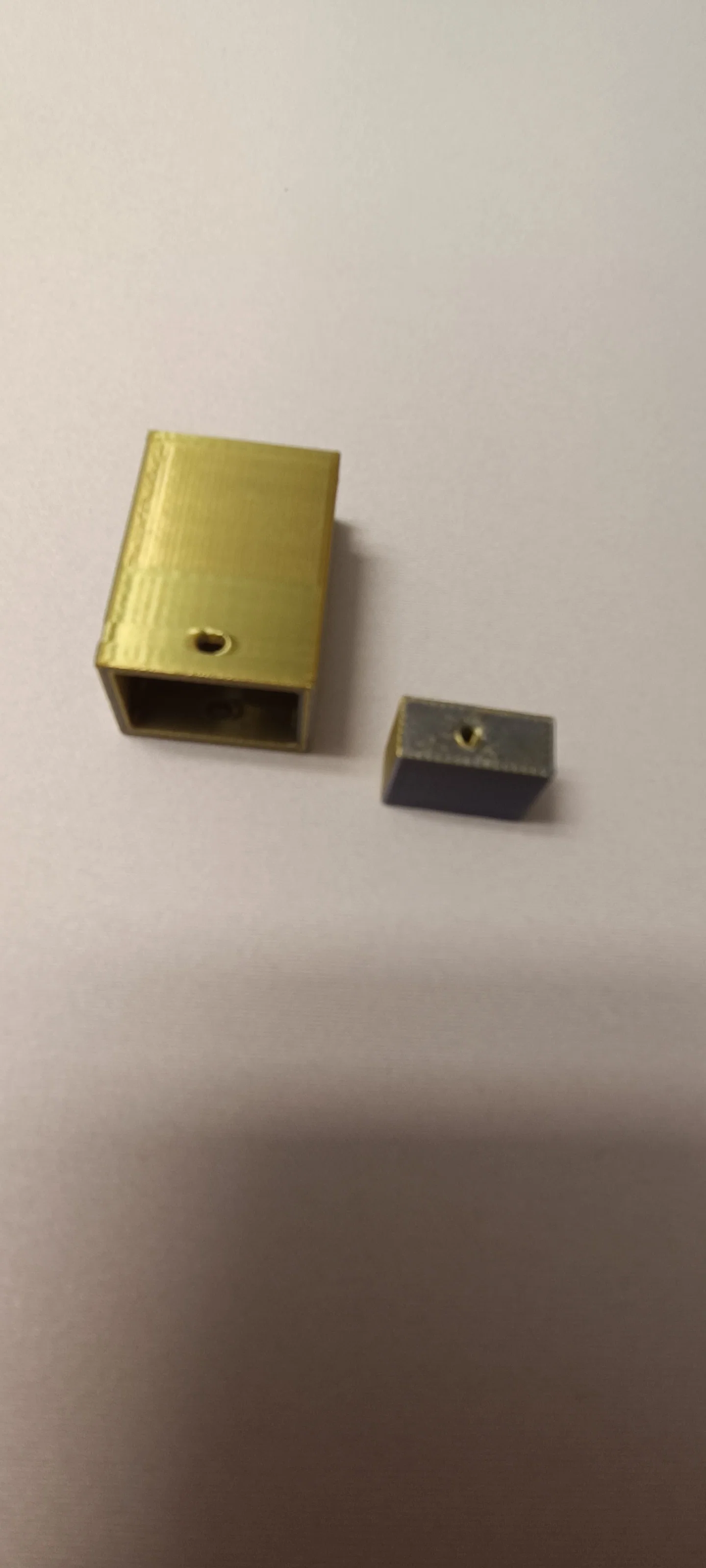

Việc lắp ráp đòi hỏi một chút kỹ năng hàn cơ bản. Bạn cần tháo các chân pin cắm (out pin) trên module LD2410c, sau đó hàn trực tiếp hai bo mạch lại với nhau để tiết kiệm không gian tối đa. Khi đã hoàn tất việc kết nối, bạn chỉ cần đưa toàn bộ khối linh kiện vào trong hộp, chèn nắp đậy đi kèm và cố định bằng một con ốc 3mm. Thiết kế này giúp module của bạn trở nên gọn gàng, chắc chắn và dễ dàng lắp đặt ở bất cứ vị trí nào trong nhà.

Để đảm bảo sản phẩm in ra có chất lượng tốt nhất và lắp vừa khít, bạn nên lưu ý một số điểm sau:

• Chất liệu in: Nên dùng nhựa PLA hoặc PETG để đảm bảo độ cứng cáp và khả năng chịu nhiệt cơ bản cho linh kiện điện tử.
• Hướng in: Kinh nghiệm thực tế cho thấy nên in mẫu nằm nghiêng (lay onto side) để bề mặt hoàn thiện đẹp nhất và cấu trúc lớp nhựa bền hơn.
• Độ phân giải: Nên sử dụng chiều cao lớp in (layer height) từ 0.16mm đến 0.2mm để đạt được độ chi tiết cần thiết cho các lỗ bắt ốc.
• Lắp ráp: Hãy cẩn thận khi tháo chân pin của LD2410c để tránh làm hỏng bo mạch, đảm bảo các mối hàn gọn gàng để dễ dàng lọt vào hộp.
• Cố định: Sử dụng ốc vít đường kính 3mm để đảm bảo nắp hộp được giữ chặt và bảo vệ linh kiện bên trong an toàn nhất.

Với thiết kế tối giản này, các dự án cảm biến của bạn sẽ trở nên chuyên nghiệp hơn rất nhiều. Đây là lựa chọn lý tưởng cho các hệ thống giám sát sự hiện diện, điều khiển đèn tự động hoặc bất kỳ ứng dụng nào yêu cầu sự nhỏ gọn và ổn định.
