Giá đỡ GPU dạng mô-đun có thể điều chỉnh

Giá đỡ GPU dạng mô-đun có thể điều chỉnh

Đây là mẫu giá đỡ GPU dạng mô-đun với chiều cao tùy chỉnh, đế nam châm và các miếng đệm tiếp xúc linh hoạt. Thiết kế này hỗ trợ tốt cho các dòng card đồ họa dài hoặc nặng. Mô hình gồm nhiều bộ phận tách rời: phần đế, phần đầu điều chỉnh và miếng đệm tiếp xúc. Ngoài ra còn có phần giữ nam châm cho đế, cùng với ốc vít in 3D đi kèm trong trường hợp bạn không có sẵn ốc kim loại.

Thông tin mô hình

Phạm vi chiều cao:

• 50–60 mm
• 70–95 mm

Bạn có thể kết hợp các bộ phận khác nhau để có các dải chiều cao tùy ý.

Các lựa chọn miếng đệm tiếp xúc:

• Miếng đệm tròn phẳng
• Miếng đệm có khe gắn đệm lót
• Miếng đệm góc 90°

Giá đỡ sử dụng ốc vít M6 để điều chỉnh và chịu lực. Khuyên dùng ốc vít kim loại để đảm bảo độ bền và chắc chắn. Ốc vít in 3D chỉ nên dùng để thử nghiệm hoặc cho các nhu cầu chịu lực nhẹ. Bạn hãy cân nhắc kỹ khi sử dụng ốc vít in 3D.

Hướng dẫn in ấn

Đo khoảng cách từ đáy thùng máy PC đến card đồ họa (xem hình).

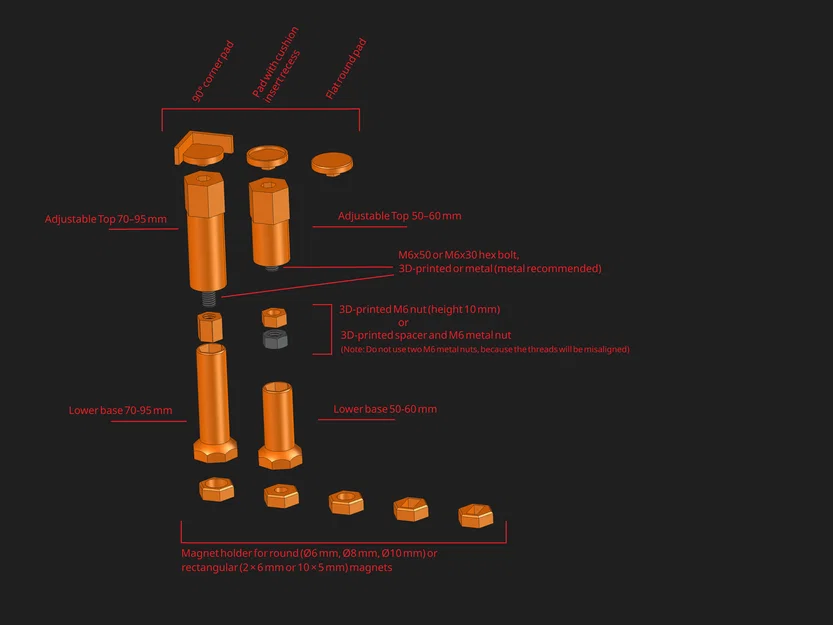

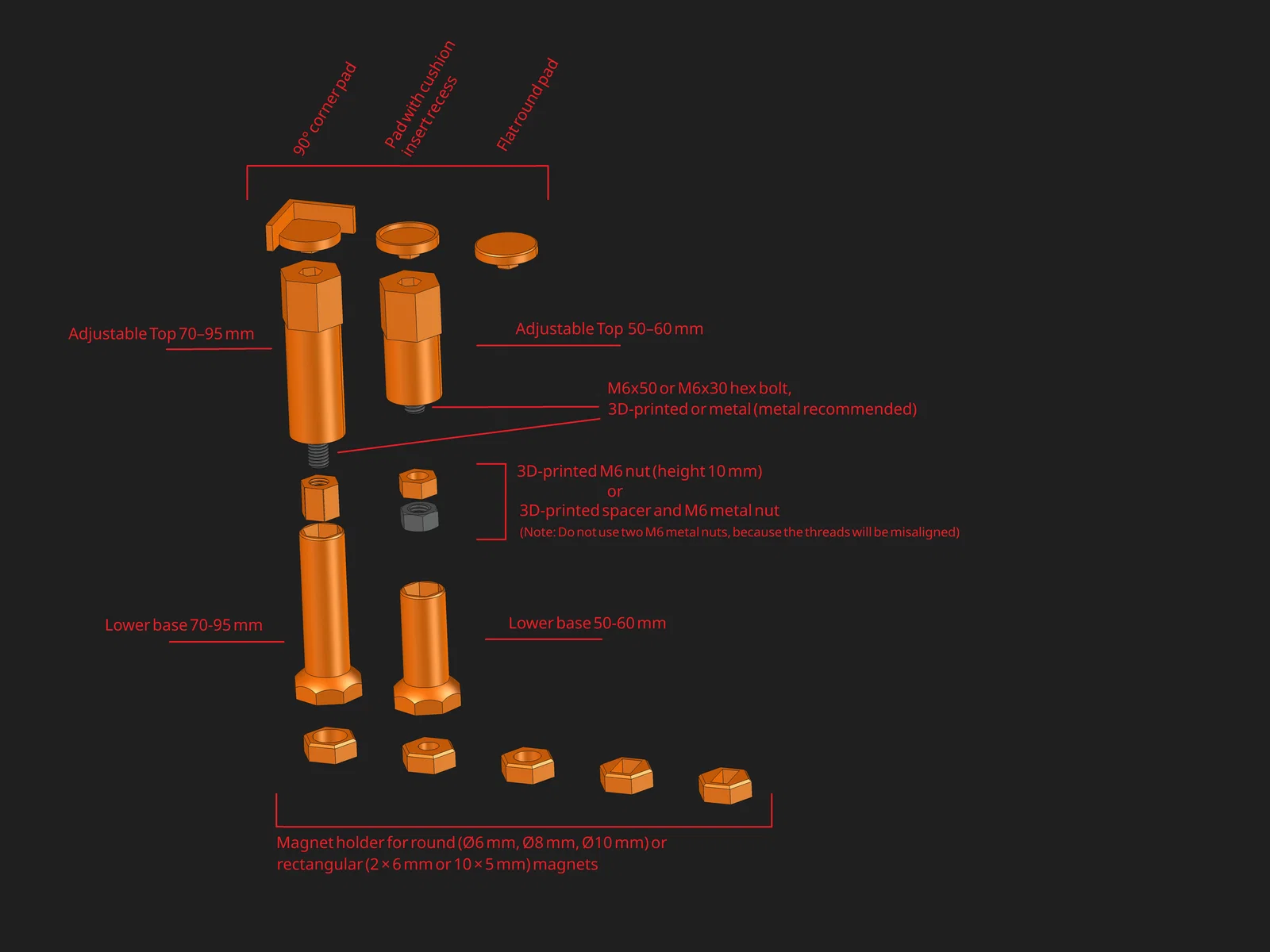

Để lắp giá đỡ GPU, bạn cần các bộ phận sau (xem hình):

• Đế giữ nam châm (tùy chọn)
• Phần đế (chọn chiều dài phù hợp hoặc thử nghiệm các biến thể khác nhau)
• Phần đầu điều chỉnh (chọn chiều dài phù hợp hoặc thử nghiệm các biến thể khác nhau)
• Ốc M6 × 30 mm cho giá đỡ 50–60 mm, hoặc M6 × 50 mm cho giá đỡ 70–95 mm
• Đai ốc M6
• Miếng đệm cho đai ốc kim loại M6 (tùy chọn)
• Miếng đệm tiếp xúc (chọn một loại)

Cấu hình in khuyến nghị:

• Infill trên 80% cho ốc vít in 3D
• Infill trên 20% cho các bộ phận còn lại
• Nên dùng nhựa cứng như PETG, PC, ASA hoặc tương đương
• Các file STL đã được đặt hướng in tối ưu. Sử dụng thiết lập support tiêu chuẩn khi cần.

Lưu ý: Nhiệt độ bên trong thùng máy PC có thể khá cao, vì vậy không nên dùng PLA. Bạn tự chịu rủi ro nếu dùng PLA.

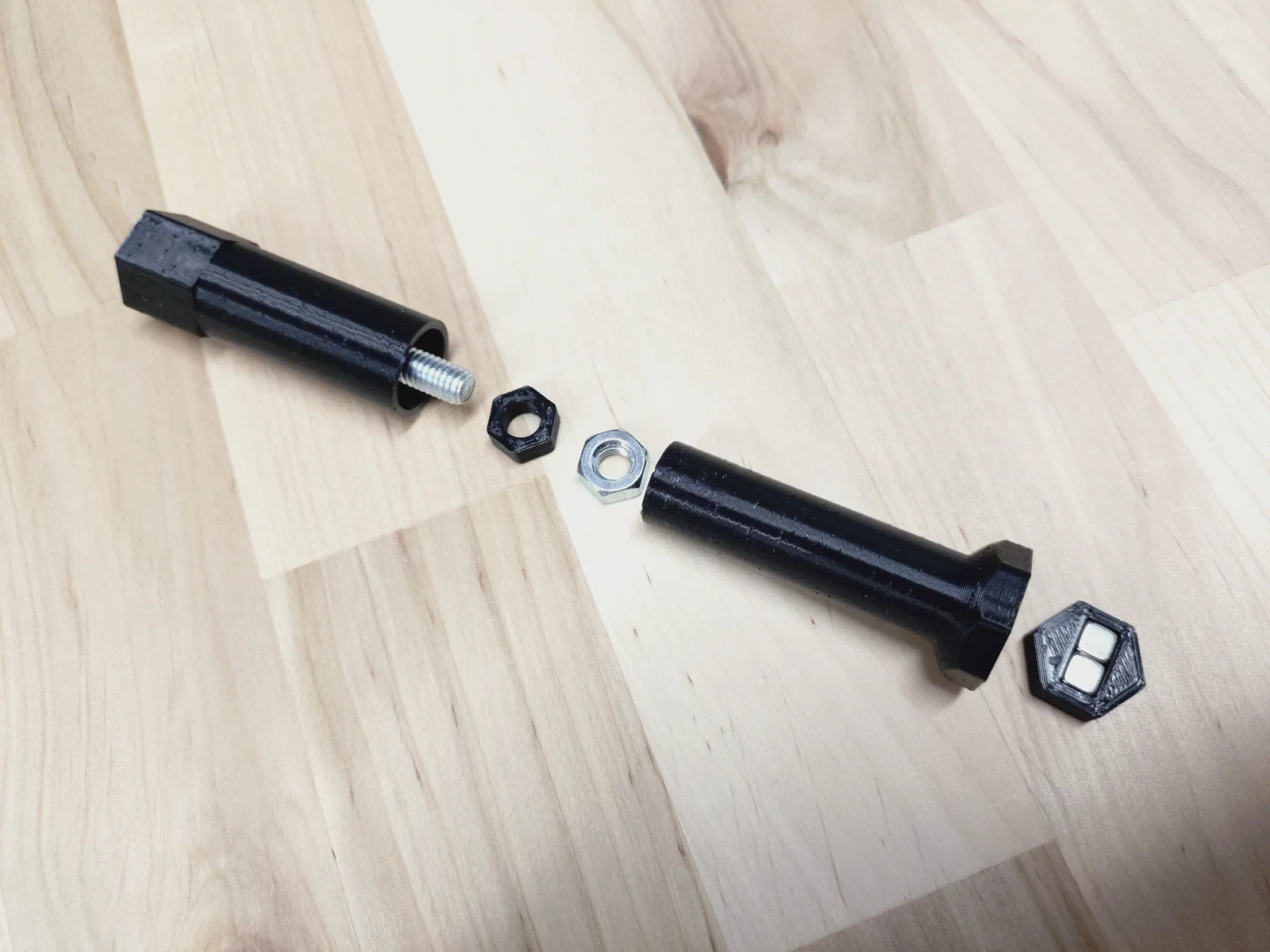

Lắp ráp

• Lắp đai ốc in 3D hoặc đai ốc kim loại kèm miếng đệm vào phần đế
• Lắp vít in 3D hoặc vít kim loại vào phần đầu điều chỉnh
• Kiểm tra chiều cao tối thiểu và tối đa. Lưu ý đặc biệt khi vít bắt đầu nhô ra khỏi đáy của phần đế
• Lắp nam châm và/hoặc đế giữ nam châm vào phần đế
• Gắn miếng đệm tiếp xúc đã chọn vào phần đầu

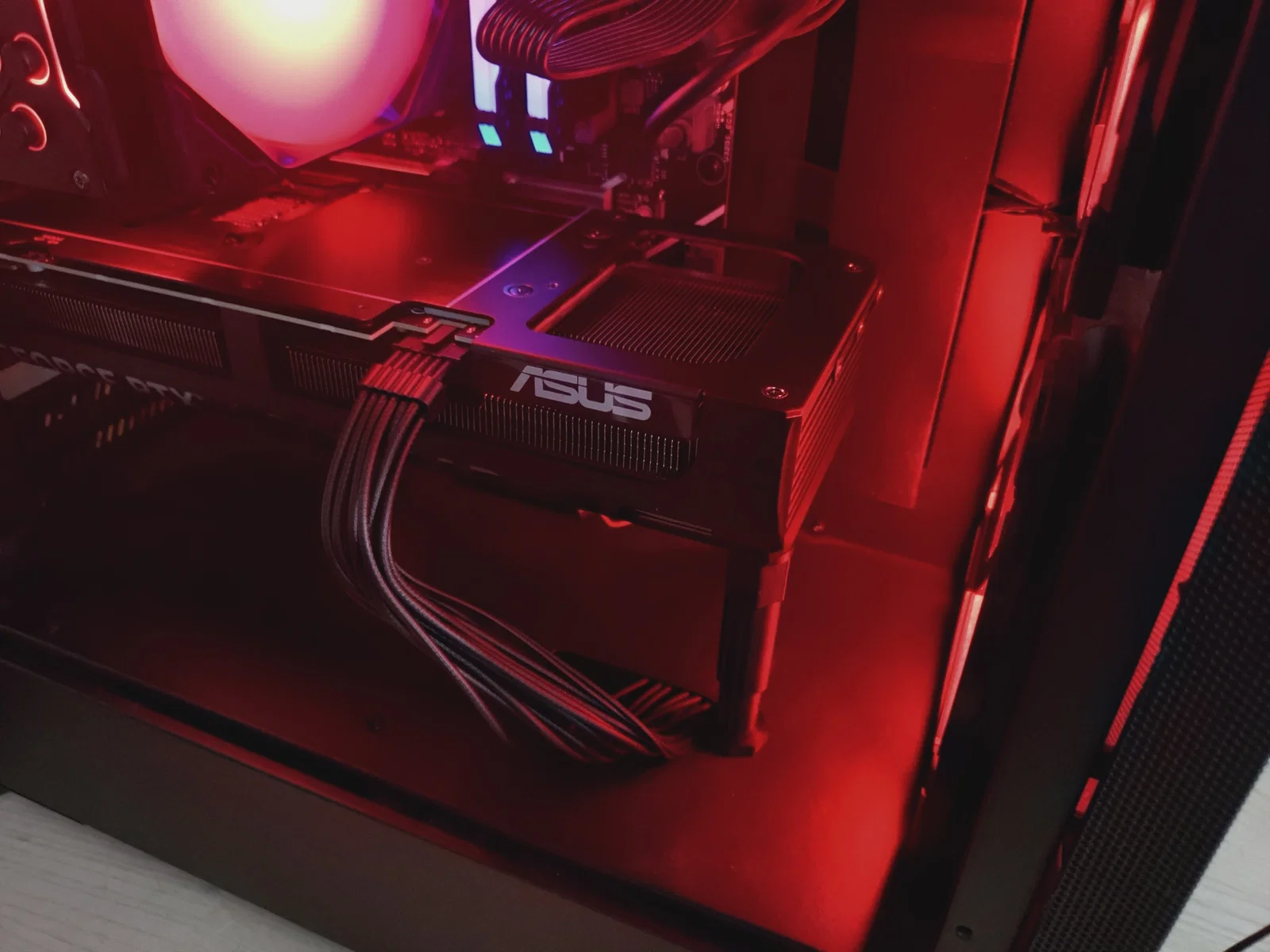

• Đặt giá đỡ dưới card đồ họa

Giấy phép

Creative Commons Attribution-ShareAlike 4.0 International (CC BY-SA 4.0)

Bạn được phép:

• Chia sẻ — Sao chép và phân phối lại mô hình dưới mọi hình thức
• Chỉnh sửa — Phối lại, chuyển đổi và xây dựng dựa trên mô hình gốc
• Sử dụng thương mại

Theo các điều khoản sau:

• Ghi công — Phải ghi rõ nguồn và tác giả gốc
• Chia sẻ tương tự — Nếu bạn sửa đổi mô hình, bạn phải phân phối lại tác phẩm đó theo cùng giấy phép

Mô hình được cung cấp nguyên trạng, không kèm bảo hành. Mọi rủi ro khi sử dụng bạn tự chịu trách nhiệm.
