Giá treo thước thủy (Spirit Level holder) tùy chỉnh linh hoạt

Giá treo thước thủy (Spirit Level) tùy chỉnh linh hoạt

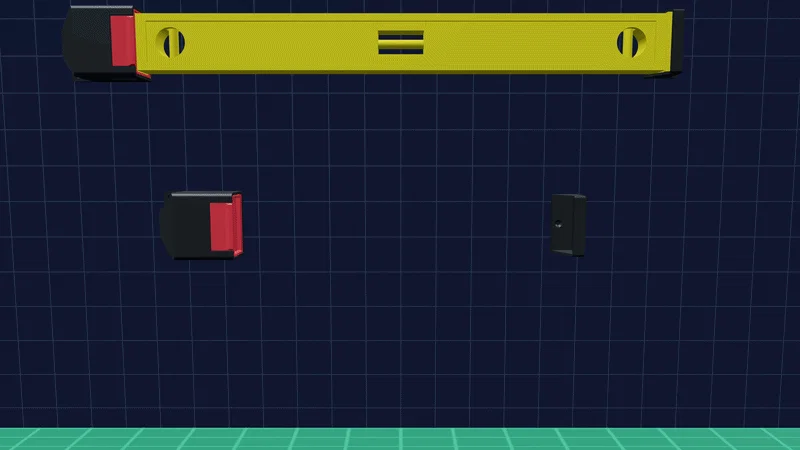

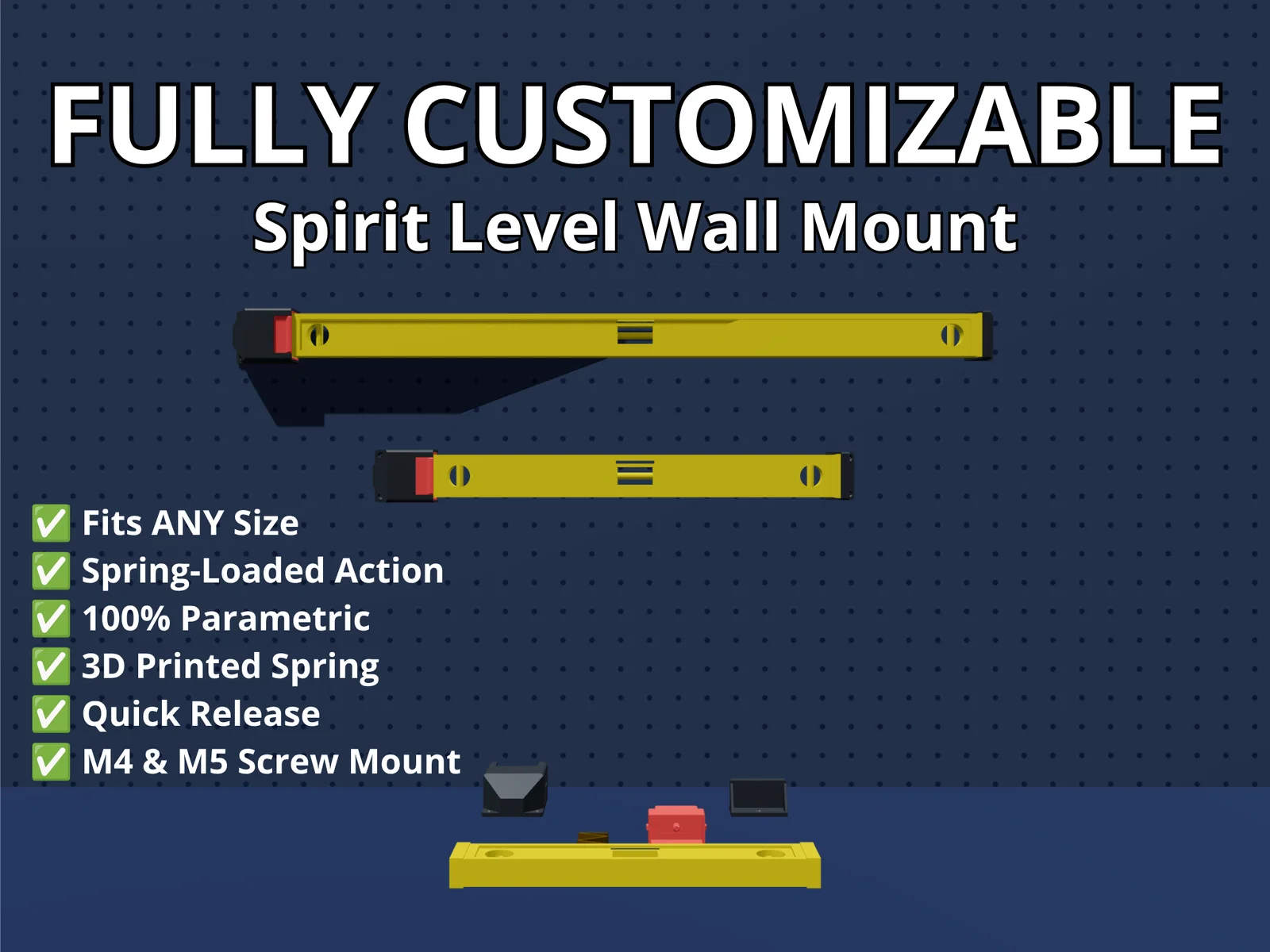

Bạn đang tìm một cách tiện lợi và chắc chắn để treo thước thủy lên tường hoặc bảng treo dụng cụ trong xưởng của mình? Mẫu 3D tham số hóa này cho phép bạn tạo ra một chiếc giá treo có lò xo được tùy chỉnh hoàn hảo cho chiếc thước thủy của riêng bạn! Dù bạn có chiếc thước mỏng 40mm hay loại chuyên nghiệp to bản 100mm, giá treo này đều có thể tự động thích ứng.

Link mô hình tùy chỉnh: https://makerworld.com/en/models/2948696-spirit-level-holder#profileId-3303497

⚙ Những thông số bạn có thể tùy chỉnh (Customizer):

• Level_Width: Nhập chiều rộng chính xác của thước thủy (đơn vị mm).
• Level_Depth: Nhập chiều sâu/độ dày của thước thủy (đơn vị mm). (Mô hình sẽ tự động điều chỉnh kích thước lò xo in 3D dựa trên các thông số này để giữ dụng cụ chắc chắn.)
• Screw_Size: Chọn loại ốc vít đầu bằng (countersunk) M4 hoặc M5 để lắp đặt.
• Spring_Stiffness: Chọn độ cứng của lò xo (Yếu, Trung bình hoặc Mạnh) tùy theo mức độ giữ chặt mà bạn muốn.

🖨 Hướng dẫn xuất file và Slicing: Để có 4 bộ phận riêng biệt trên bàn in, bạn có hai cách đơn giản sau:

Cách 1: Xuất nhanh (Khuyên dùng)

1. Trong cài đặt Part_To_Display, chọn Print_Layout.
2. Xuất file .stl này và mở trong phần mềm slicer của bạn (Bambu Studio, PrusaSlicer, v.v.).
3. Chọn mô hình trên bàn in và dùng chức năng Split to Objects (phím tắt O). Phần mềm sẽ tự động tách mô hình thành 4 phần riêng lẻ.

💡 Tại sao đây là cách tốt nhất? Ở chế độ Print_Layout, tất cả các bộ phận (bao gồm lò xo và kẹp trên) đã được sắp xếp và xoay theo hướng tối ưu nhất để đảm bảo độ bền cao nhất khi in 3D!

Cách 2: Xuất từng phần Nếu bạn thích dùng các file riêng biệt, chỉ cần thay đổi thông số Part_To_Display và xuất từng phần:

• Main_Body
• Moving_Insert
• Spring - (Đừng quên đặt mặt phẳng của nó nằm sát bàn in trong phần mềm slicer!)
• Top_Bracket

🛠 Khuyến nghị khi in 3D:

• Chất liệu: Mình cực kỳ khuyến khích dùng PETG (hoặc ABS/ASA). PETG có độ dẻo tự nhiên, rất quan trọng để lò xo in 3D hoạt động tốt. Không nên dùng PLA vì nó có thể bị nứt hoặc mất độ đàn hồi theo thời gian do áp lực liên tục.
• Supports: Có, cần sử dụng hỗ trợ cho các phần overhang trên thân chính và phần insert (ở những vị trí các bộ phận trượt vào nhau).
• Infill & Walls: Với lò xo, hãy dùng 100% infill (hoặc tăng tối đa số đường bao/perimeters) để đảm bảo độ bền tối đa. Với các bộ phận còn lại, dùng 15–20% infill tiêu chuẩn (ví dụ: Gyroid) và 4 perimeters/wall loops là quá ổn rồi.
