Bộ dẫn sợi (Filament Guide) dạng đứng độc lập
Giải pháp dẫn sợi dành cho máy in 3D, giúp giảm lực cản và góc uốn gắt cho sợi nhựa. Thiết kế dạng đứng linh hoạt với trục lồng có thể điều chỉnh độ cao, tương thích với bánh xe lăn cửa lùa phổ thông để sợi đi mượt mà nhất.
Mô tả
Một vài chiếc máy in của mình là loại cấp sợi từ phía trên (Flsun T1 Pro và Flsun SR). Một máy không có buồng nhiệt, máy còn lại thì không có hộp kín. Với những máy này, mình đặt máy sấy sợi Creality ngay bên trên. Vấn đề là góc đi của sợi tạo ra lực cản rất lớn khi kéo vào máy in. Mình đã thử dùng thêm ống PTFE nhưng vẫn chưa ăn thua. Do thiết kế máy, hộp sấy phải đặt rất gần lỗ cấp sợi, dẫn đến góc gập bị gắt gây cản trở.

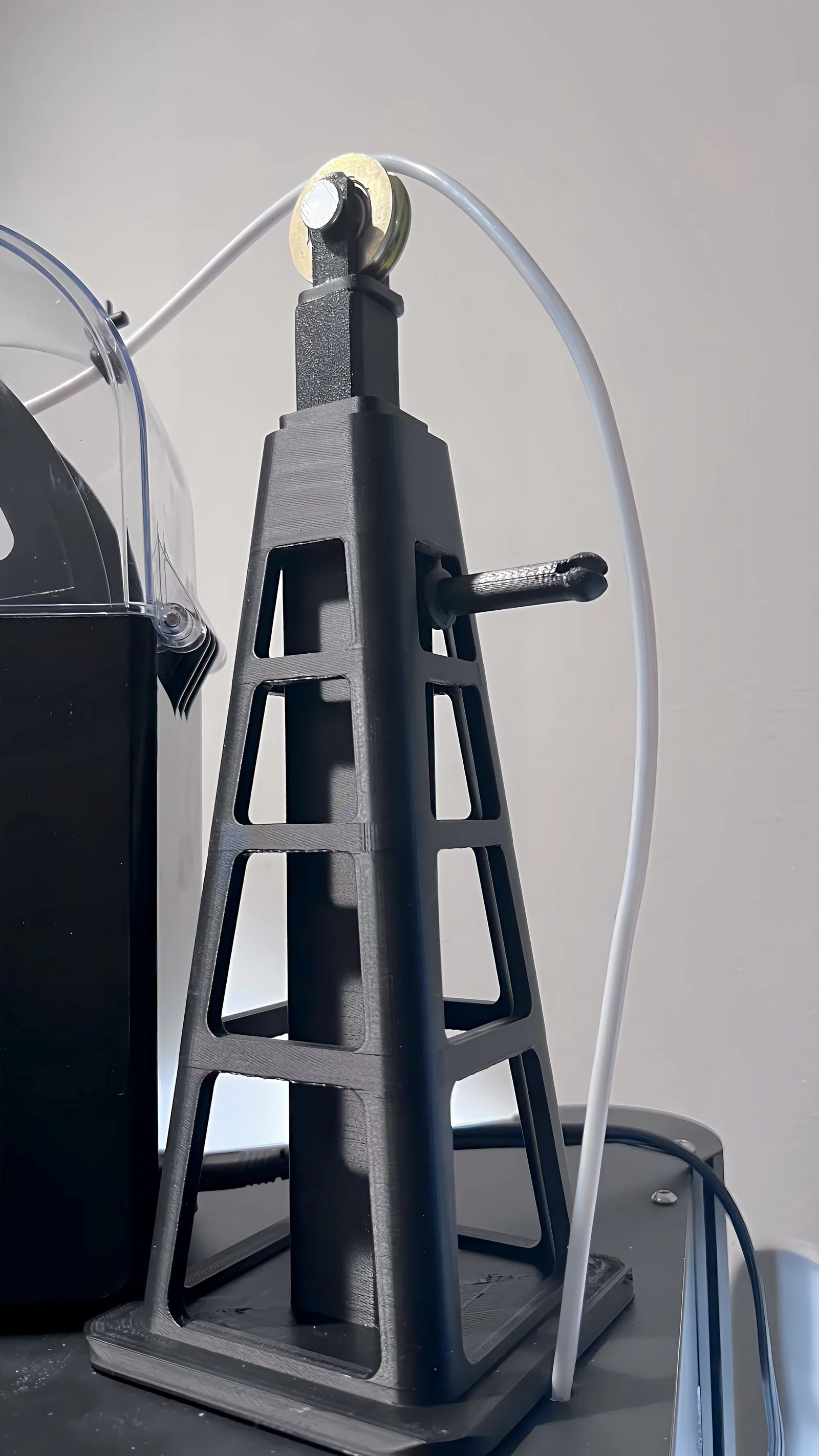

Vì thế, mình đã thiết kế cái dẫn sợi (filament guide) dạng đứng độc lập này. Nó có trục lồng nhau giúp điều chỉnh độ cao linh hoạt. Mình thiết kế để có thể dùng kèm hoặc không kèm ống PTFE. Mình đã ra cửa hàng DIY gần nhà mua loại bánh xe lăn cửa lùa: chúng rất rẻ, hình dáng hoàn hảo với rãnh quanh vành bánh xe, lăn rất trơn và dễ lắp đặt.
Có lẽ mình hơi "làm quá" khi in với 4 lớp tường (wall) để tăng độ cứng. Mình in bằng nhựa PLA, dù có thể dùng PETG sẽ bền hơn -- mình sẽ kiểm chứng qua quá trình sử dụng. Vì lúc đó trên máy đang sẵn PLA nên mình dùng luôn.

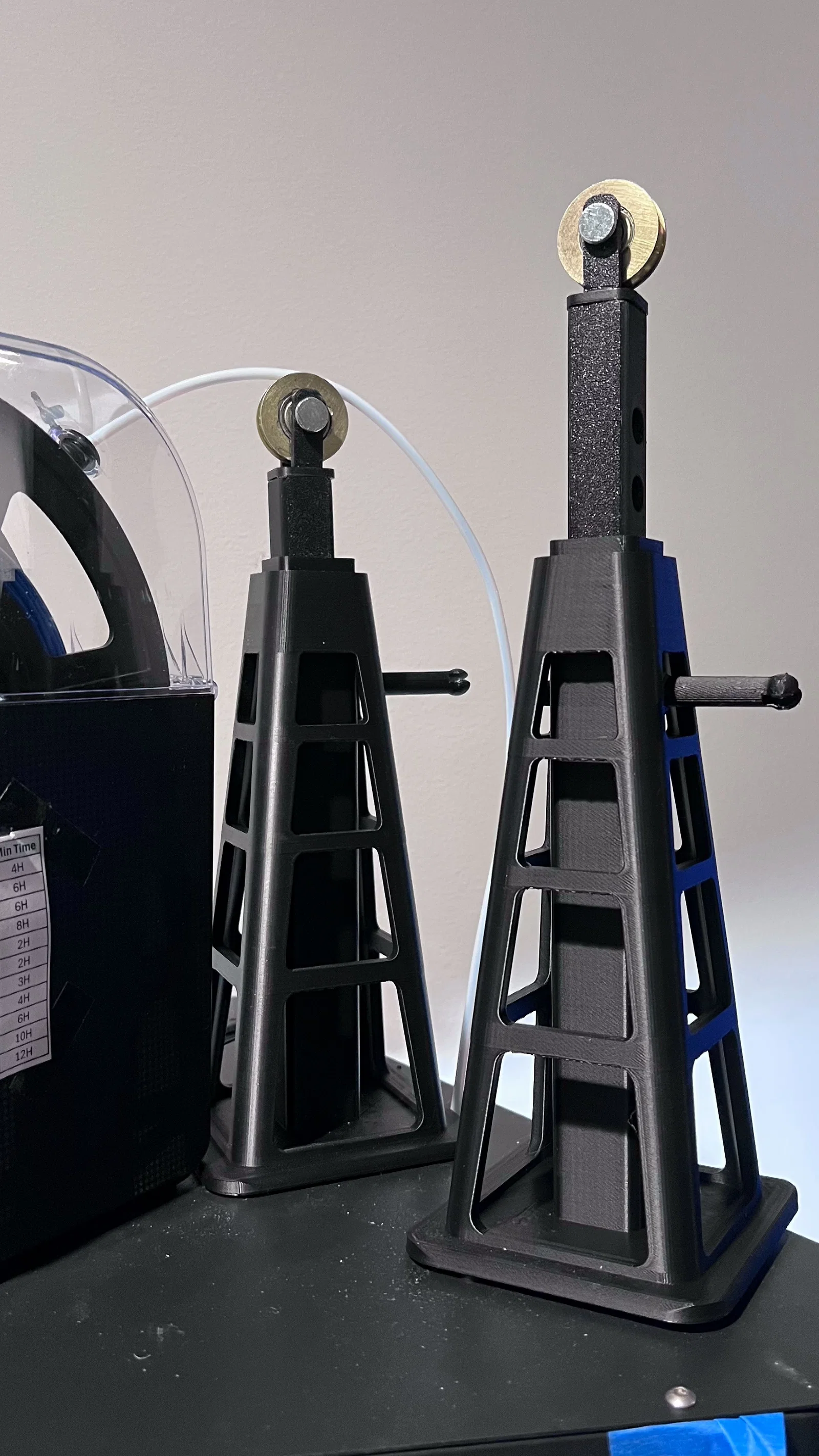

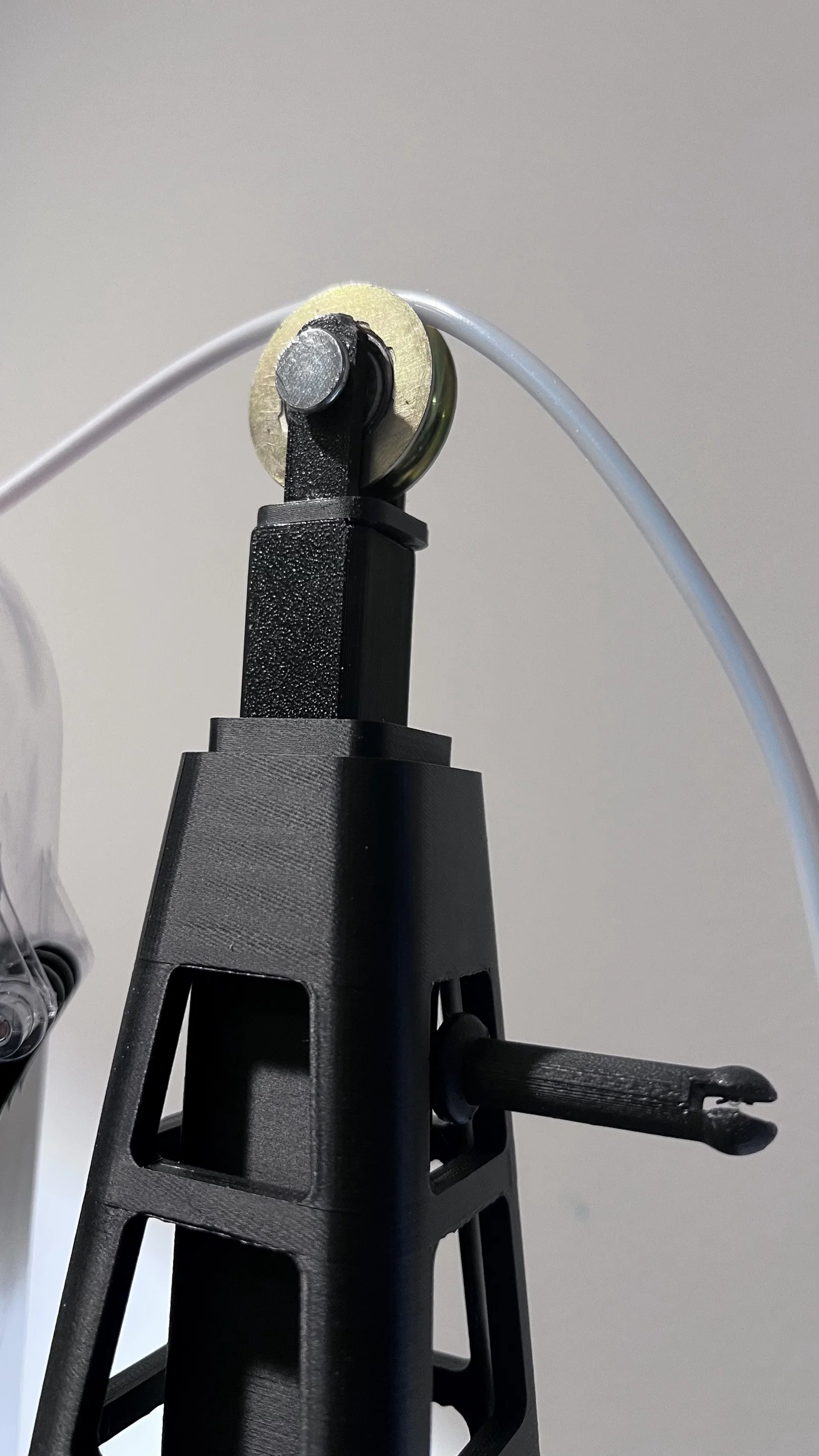

Với trục lồng, bạn có thể cắm chốt theo hai chiều: dùng đầu trơn sẽ giúp thay đổi độ cao cực dễ, còn dùng đầu có bi sẽ khóa chặt tại chỗ. Nếu đầu bi hơi khó lắp, bạn chỉ cần xịt chút dầu bôi trơn là xong.
Cách lắp ráp khá đơn giản:
- Dán các giá đỡ bánh xe vào tấm trên cùng.
- Dán tấm trên cùng vào đầu trục bên trong (đầu trên là đầu gần các lỗ nhất).
- Lắp bánh xe vào giá đỡ.
- Đặt trục bên trong vào đế và cố định độ cao bằng chốt.
