Vỏ và đế gắn màn hình tròn Waveshare 2.1" cho Gaggia Classic E24 và GaggiMate
Bản remix từ thiết kế của Wujek_k trên Thingiverse, được tùy chỉnh để gắn màn hình tròn Waveshare 2.1" cho GaggiMate. Thiết kế đã cập nhật để lắp vừa thẻ nhớ SD, đi kèm hướng dẫn lắp đặt và cấp nguồn an toàn cho bo mạch.
Mô tả
Đã cập nhật để vừa với thẻ nhớ SD khi đang được cắm vào máy.

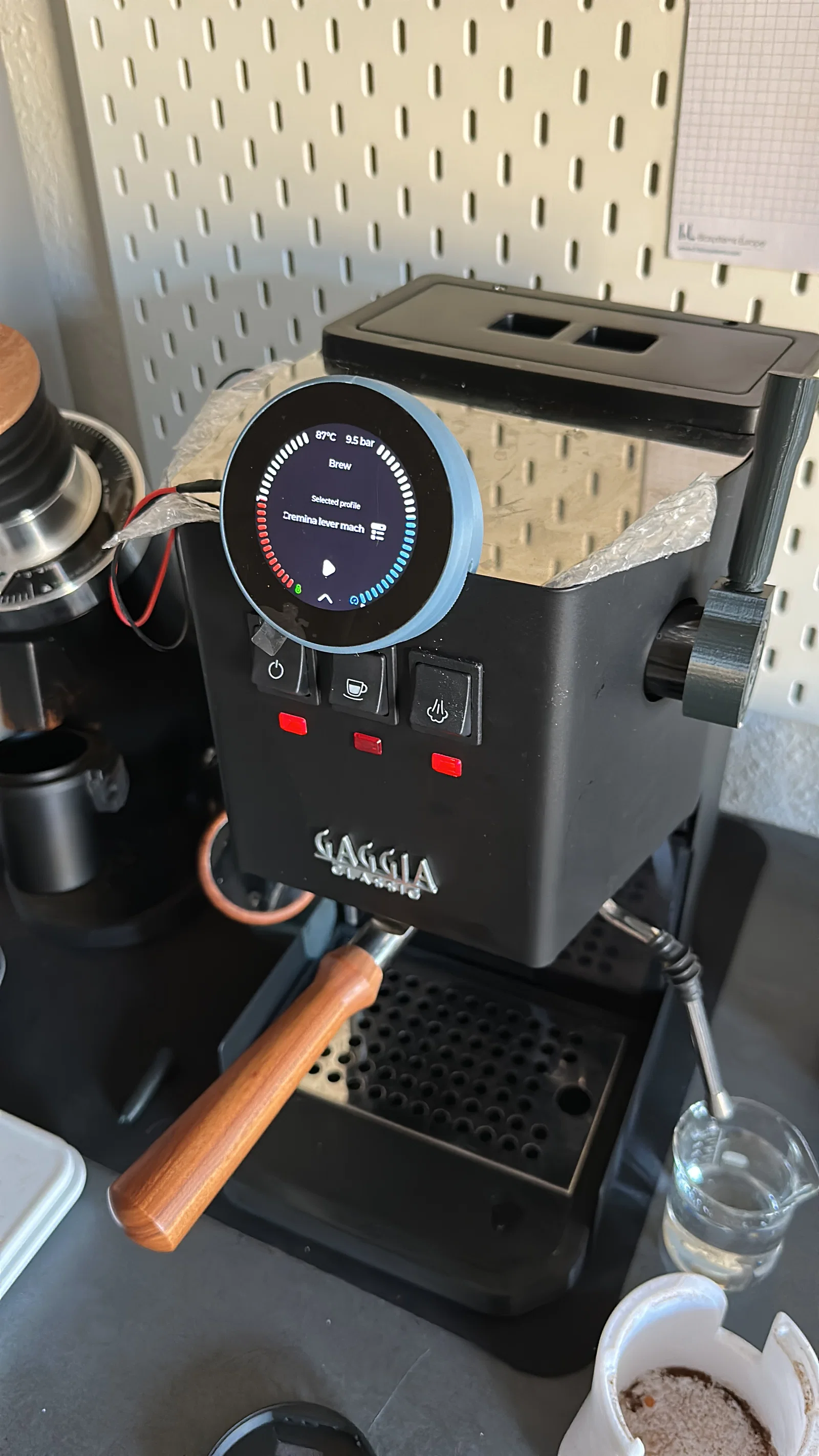

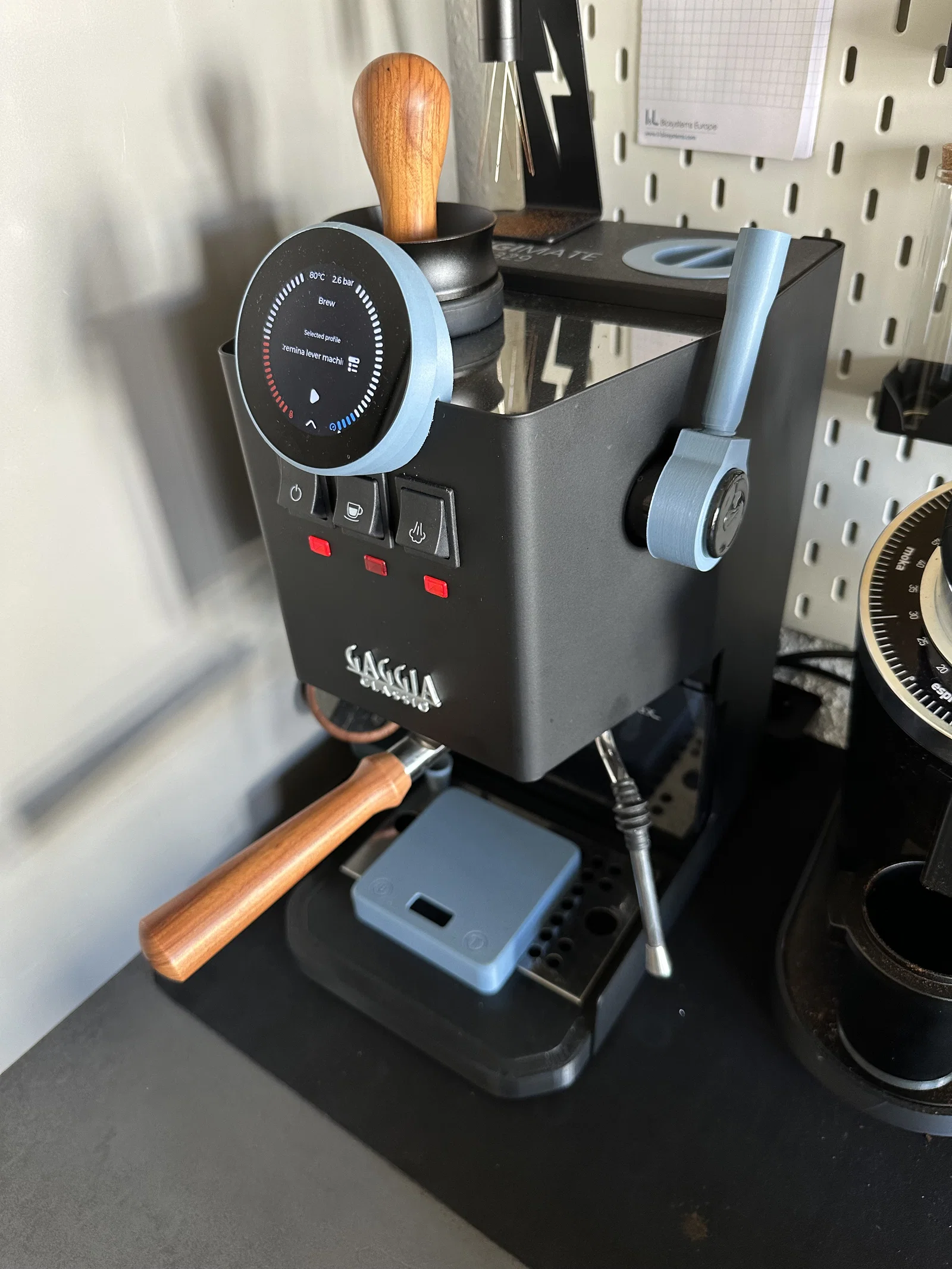

Đây là vỏ và đế gắn cho màn hình tròn Waveshare 2.1" dành cho máy Gaggia Classic E24 và GaggiMate. Cần sử dụng 2-4 ốc vít M2 để cố định mọi thứ lại với nhau.
Tôi khuyên bạn nên dùng đế gắn màn hình phiên bản rút gọn mới. Nó giúp che đi các lỗ không dùng tới trên GaggiMate, tạo cảm giác gọn gàng hơn. Tôi cấp nguồn cho màn hình thông qua cổng kết nối pin và thấy máy chạy khá ổn. Tuy nhiên, lưu ý là không nên cắm nguồn qua cổng USB, vì màn hình sẽ xuất điện áp >4V vào cổng pin, có thể làm hỏng bo mạch GaggiMate.
Cách cấp nguồn tốt hơn là sử dụng các chân kết nối 3.3V hoặc 5V khác.
Khi in phần nắp lưng, bạn nên đặt đứng, chỉ cần dựng support ở phần gờ phía sau là được. In nằm ngang cũng được nhưng sẽ khá cực khi gỡ support ở phần khe hở.
