Lady Justice Remix - Bản cải tiến in FDM dễ dàng V2

Theo yêu cầu từ một thành viên khác trên Printables, mình đã bổ sung khớp nối dạng trượt cho cả lưỡi kiếm và cán cân để việc dán mô hình trở nên dễ dàng hơn.

Trước đây khi làm bản remix đầu tiên từ thiết kế "old lady justice" của jimjimjimmyjim, mình cũng từng cân nhắc thay đổi này nhưng rồi thôi, vì nó sẽ gây khó khăn nếu in ở tỉ lệ nhỏ. Ở kích thước gốc, mấy cái khớp này rất bé, nên nếu thu nhỏ mô hình lại, phần khe hở .2mm mình thiết kế sẽ bị khít chặt, khớp trở nên cực yếu hoặc thậm chí mất tiêu luôn.

Mình vẫn giữ tỉ lệ từ bản remix đầu tiên nhưng dời đế tròn về phía trước để cân bằng trọng lượng tốt hơn. Ngoài ra, mình thay thế các đĩa cân bằng loại mình dùng trong bản remix thứ hai; chúng nhìn thẩm mỹ hơn và chỉ cần treo vào cán cân chứ không cần dùng keo dán.

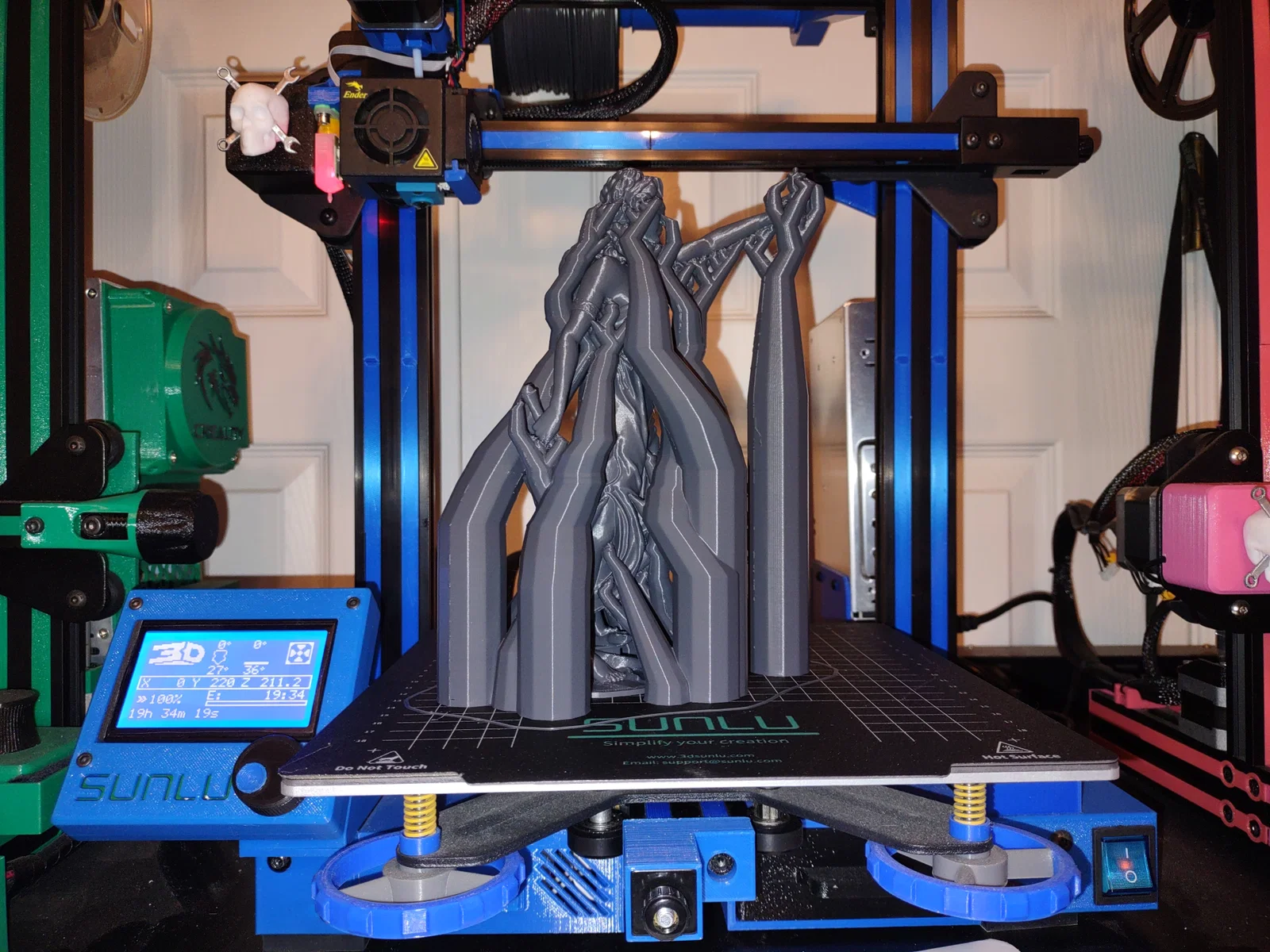

Đối với mình, các chi tiết này in tốt nhất theo hướng đặt trong file STL. Phần thân chính CHẮC CHẮN cần dùng support, mình thường dùng organic (tree) support chỉ chạm vào bàn in. Với giá treo cân, mình dùng support "normal" cũng chỉ chạm bàn in. Đĩa cân mình in theo hướng file STL, không cần support. Lưỡi kiếm không cần support, nhưng mình khuyên bạn nên thêm brim để bám bàn tốt hơn vì diện tích tiếp xúc rất nhỏ, dễ bị đổ. Đế chân tượng thì cứ in bình thường. Cuối cùng, tấm bảng tên để trống cho phép bạn tùy ý thêm chữ hoặc thông tin. Sau khi thêm chữ, bạn cứ in như bình thường. Mình thích dùng bút lông dầu đầu to tô lên phần chữ nổi trước khi dán vào đế, hoặc bạn có thể tạm dừng in để đổi nhựa, dùng máy in nhiều màu (MMU) cũng được.

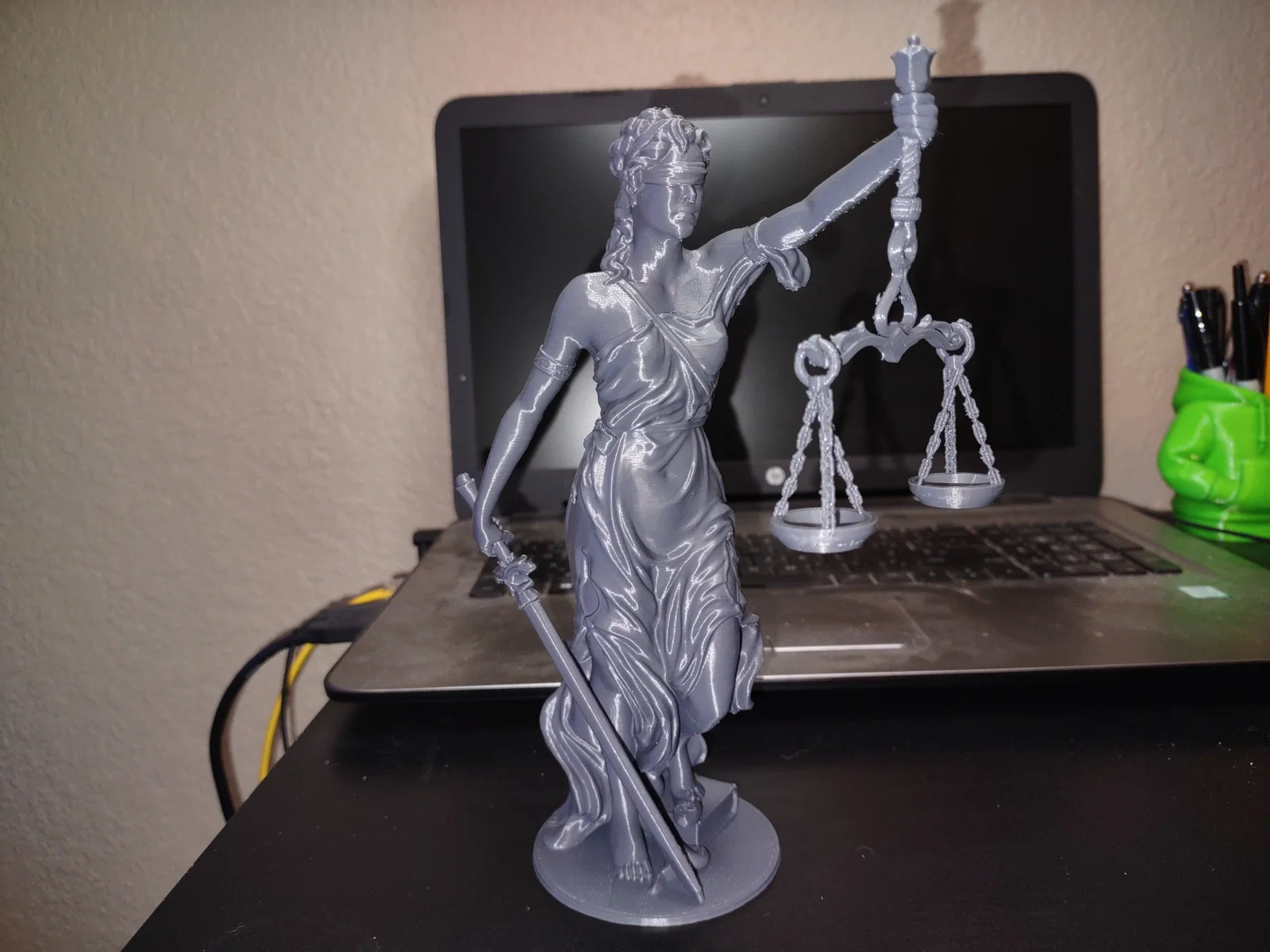

Nếu xem qua bản remix đầu, bạn sẽ thấy mình từng in bằng nhựa silk copper. Dù kết quả nhìn rất ưng mắt, nhưng khi in lại để làm cúp tặng con trai, nhựa silk PLA làm mình khổ sở vô cùng. Dù in ra nhìn rất đẹp, nhưng silk PLA có độ bám dính giữa các lớp kém nhất trong các loại nhựa. Các chất phụ gia giúp bề mặt bóng mịn cũng làm mô hình giòn hơn. Trong lúc lắp ráp bằng đôi tay "thô kệch" của mình, mình làm gãy hoài. Giải pháp của mình hiện tại là cứ dùng PLA thường, dán lại rồi sơn bằng bình xịt. Bạn nào tay không khéo thì nên cân nhắc cách này nhé. Mô hình màu xám trong ảnh mình in bằng nhựa PLA xám đậm của Amazon Basic.

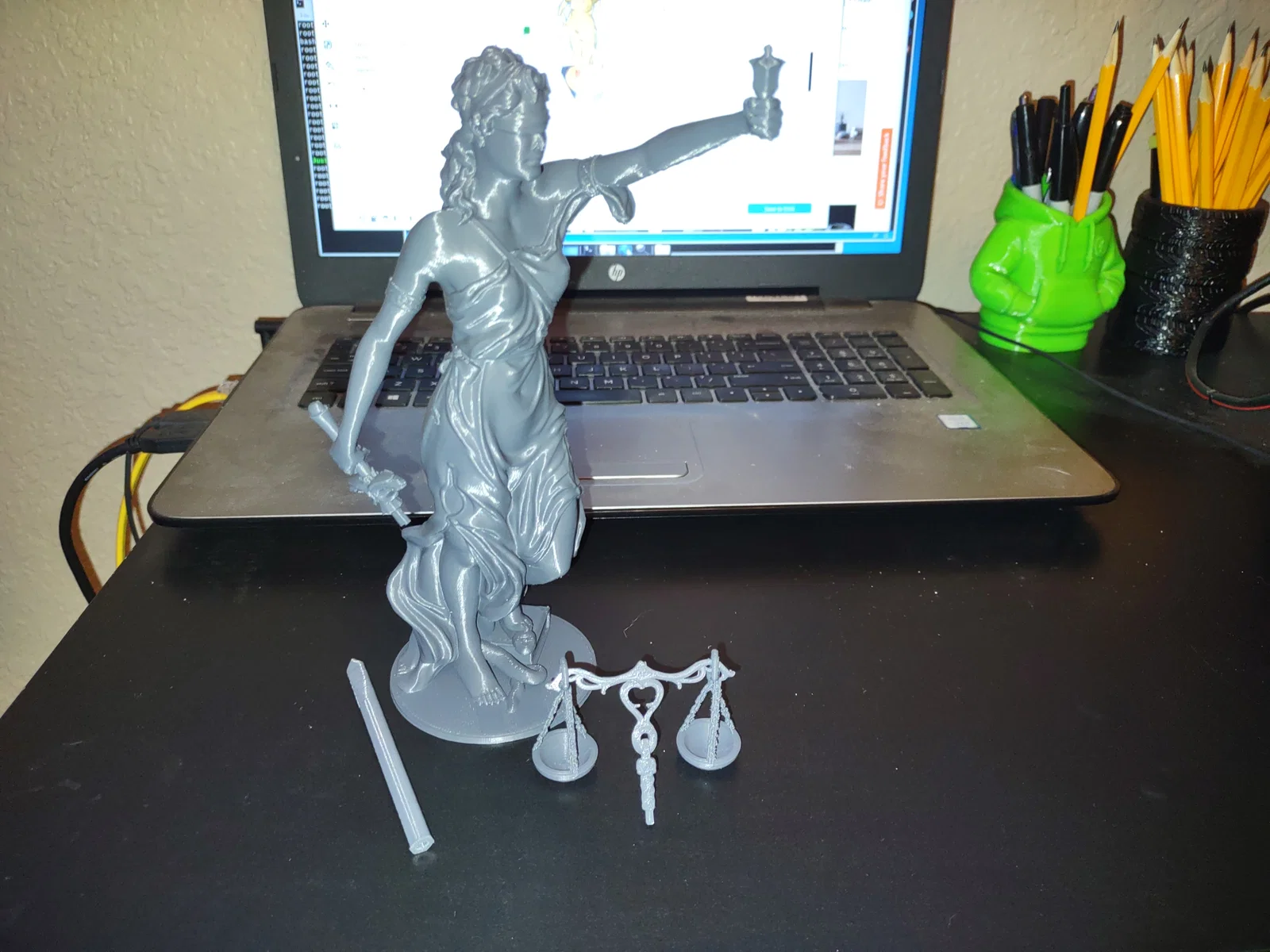

LẮP RÁP: Mình khuyên bạn nên thử ướm thử giá treo cân và lưỡi kiếm vào tượng TRƯỚC KHI dán keo. Dù có chừa 0.2mm dung sai, nhưng nhiều máy FDM khó mà in chuẩn các góc cạnh siêu nhỏ như vậy. Do đó, bạn có thể cần dũa nhẹ ở phần chốt lục giác của lưỡi kiếm hoặc chốt vuông ở cán cân.

Khi các chi tiết đã khớp, chấm một ít keo dán sắt vào lỗ lắp lưỡi kiếm và chốt vuông của cán cân rồi nhấn vào. Nên dán mấy phần này trước khi gắn tượng vào đế để dùng giá treo cân làm thước đo, giúp cán cân nằm song song với mặt trước của đế, nhìn sẽ đẹp hơn nhiều. Nếu dùng đế, hãy lưu ý đế tượng rộng 70mm bằng với phần đế chân, nên hãy dán sát ra phía sau và căn chỉnh sao cho cân nằm song song với mặt trước. Cuối cùng mới dán bảng tên vào mặt trước đế. Ở phiên bản này, các đĩa cân chỉ cần treo vào móc là được, trọng lực sẽ giữ chúng cố định. Vì đĩa cân không dán chết, mình khuyên bạn nên tháo chúng ra mỗi khi di chuyển mô hình đến nơi khác.
