Đèn thông minh bí mật (Secret Smart Light) tích hợp ESP32

Tác giả 10build_505095

Lượt tải
5
Lượt thích
5
Lượt coi
151

File 4 680,1 KB

  • entire_model_Fused_1782333194.3mf3MF · 72,5 KB
  • slide_panel_1782333195.stlSTL · 95,4 KB
  • main_shell_1782333196.stlSTL · 249,1 KB
  • back_cover_1782333197.stlSTL · 263,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#403329
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

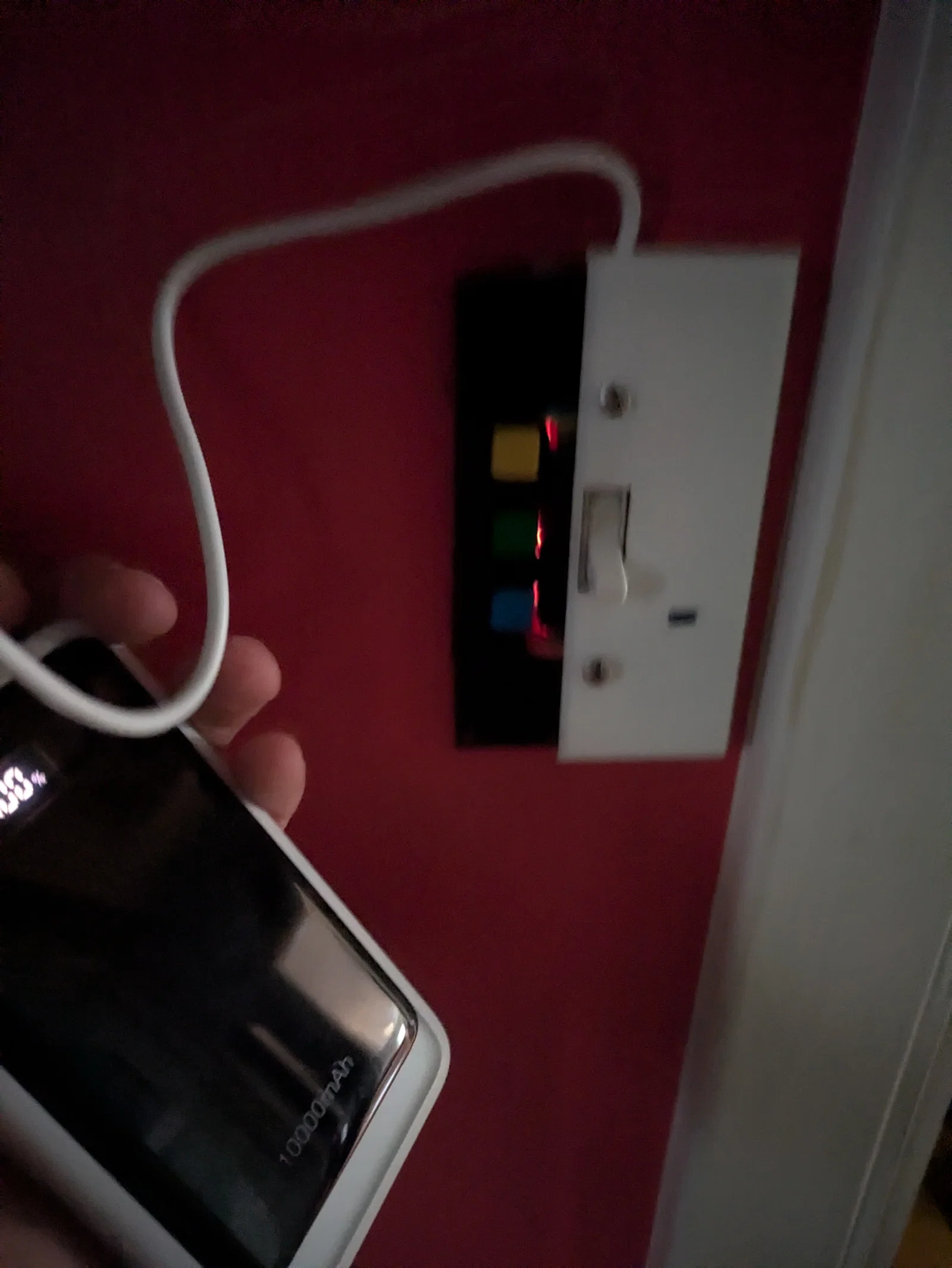

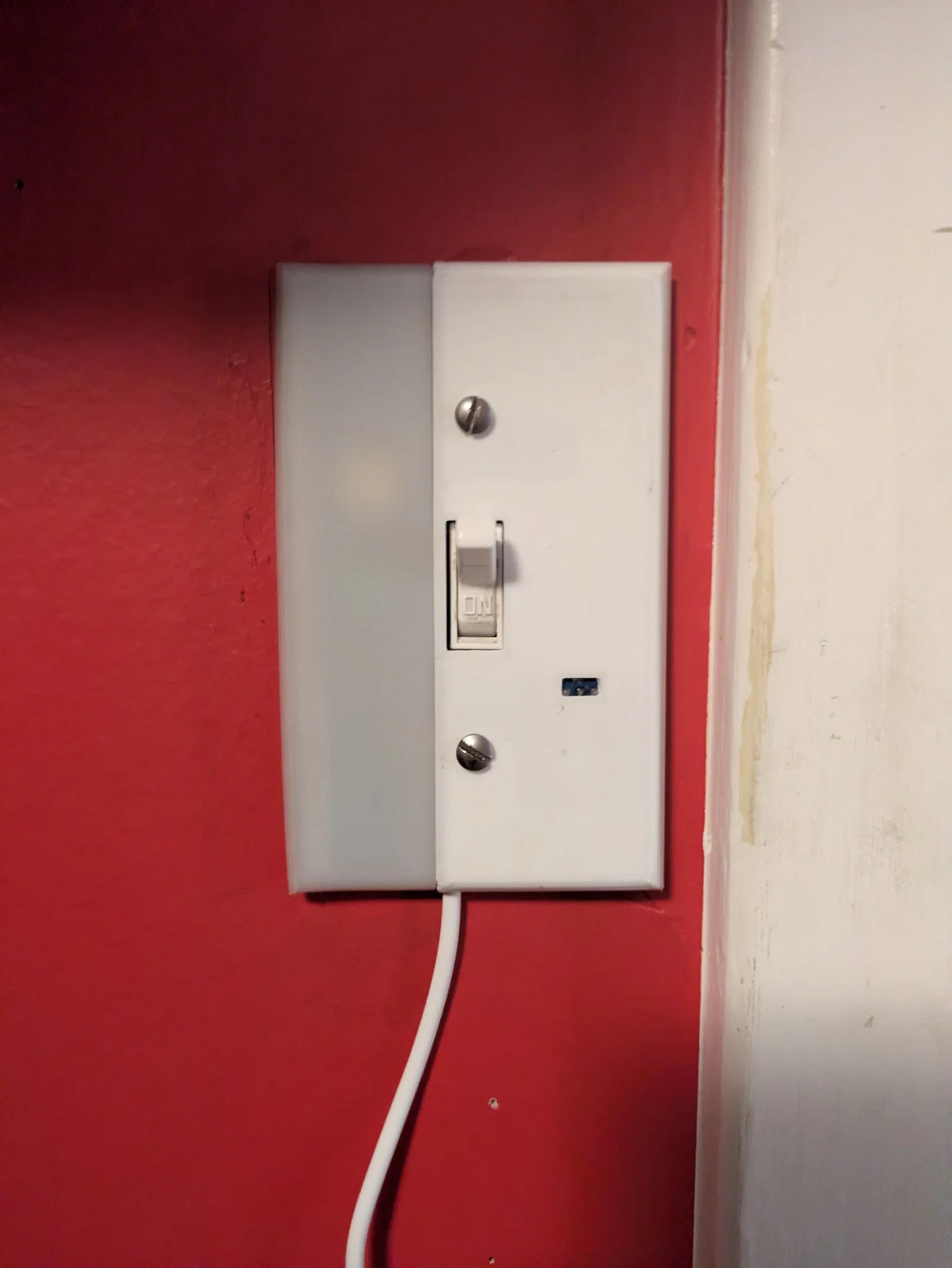

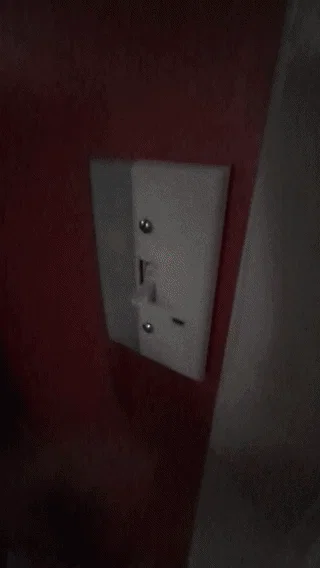

Đây là phần ốp dùng để gắn đè lên công tắc đèn tiêu chuẩn của Mỹ, có sẵn không gian để lắp ESP32 cùng các linh kiện điện tử khác. Thiết bị hỗ trợ kết nối không dây, mã nguồn mở và mình đã cấu hình thành công để điều khiển bằng Google Assistant.

Khi in không cần dùng support. Mọi chi tiết đều được thiết kế dạng khớp nối (press fit) để ráp vào nhau trước khi cố định bằng hai ốc vít lắp đặt.

Khoảng cách giữa hai lỗ ốc là 2 3/8 inch tính từ tâm.

Danh sách linh kiện

x3 Nút nhấn vuông 12mm nhiều màu

https://a.co/d/0fZocfCI

x3 LED 5mm

https://a.co/d/008dmvLL

x1 ESP-32

https://a.co/d/049d4KrT

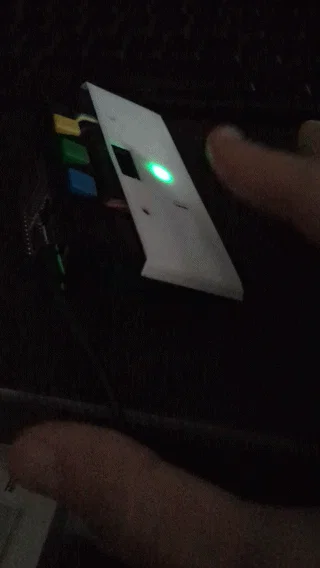

x1 Cảm biến chạm điện dung (capacitive touch sensor)

https://a.co/d/00Urgq3d

Hy vọng mọi người sẽ thích dự án này! Rất mong chờ được xem các bản remix của các bạn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstl
Số file mô hình
4
Tổng dung lượng
680,1 KB
File lớn nhất
263,1 KB
