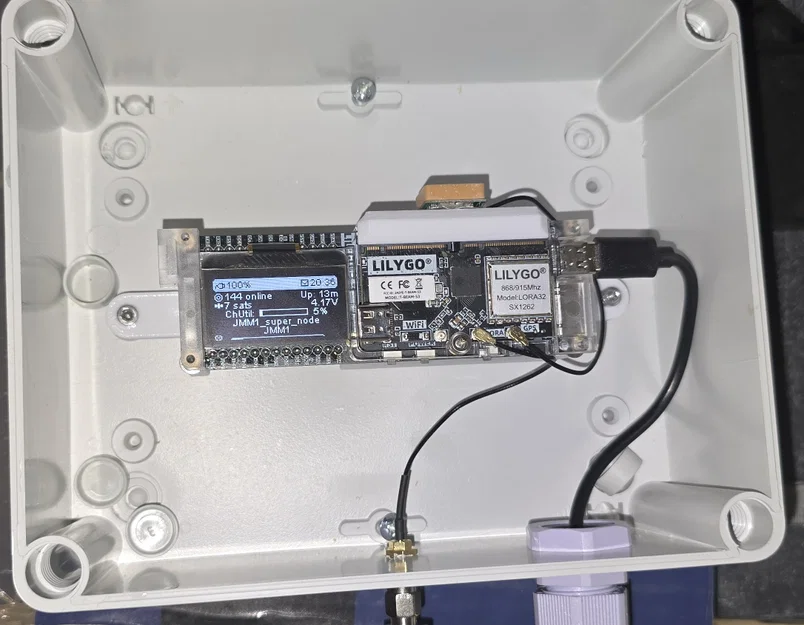

Đế gắn LILYGO T-Beam S3 Core cho hộp điện
Bộ đế gồm hai phần được thiết kế để gắn bo mạch LILYGO T-Beam S3 Core vào hộp điện thông dụng một cách an toàn mà không cần thay đổi PCB. Giải pháp lý tưởng cho các dự án Meshtastic và LoRa ngoài trời.
Mô tả

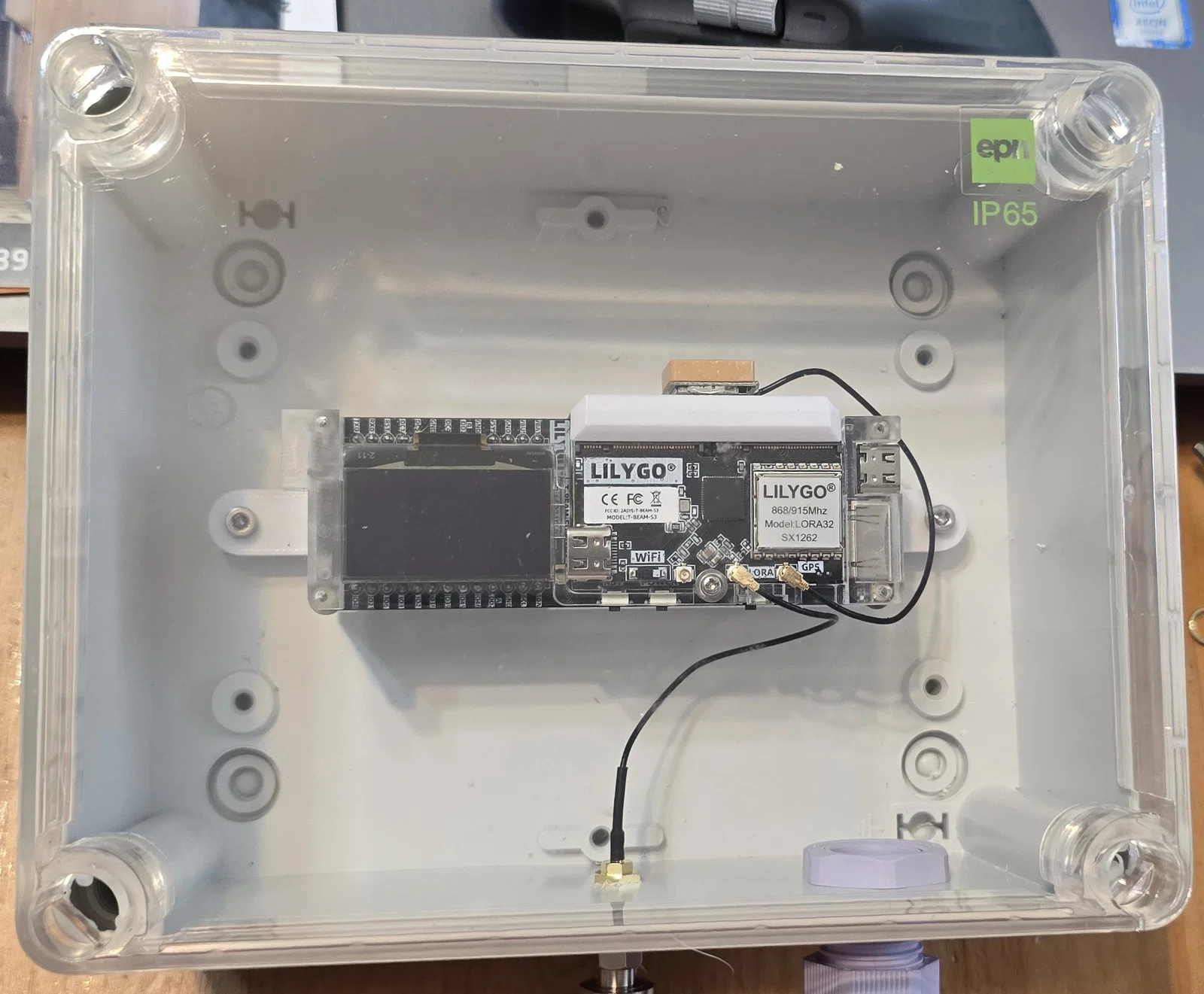

Board LILYGO T-Beam S3 Core không có lỗ bắt vít tiêu chuẩn. Mình đã thiết kế bộ đế gồm hai phần này để bạn có thể gắn bo mạch chắc chắn vào trong hộp điện thông dụng mà không cần phải can thiệp hay sửa đổi gì trên mạch PCB.

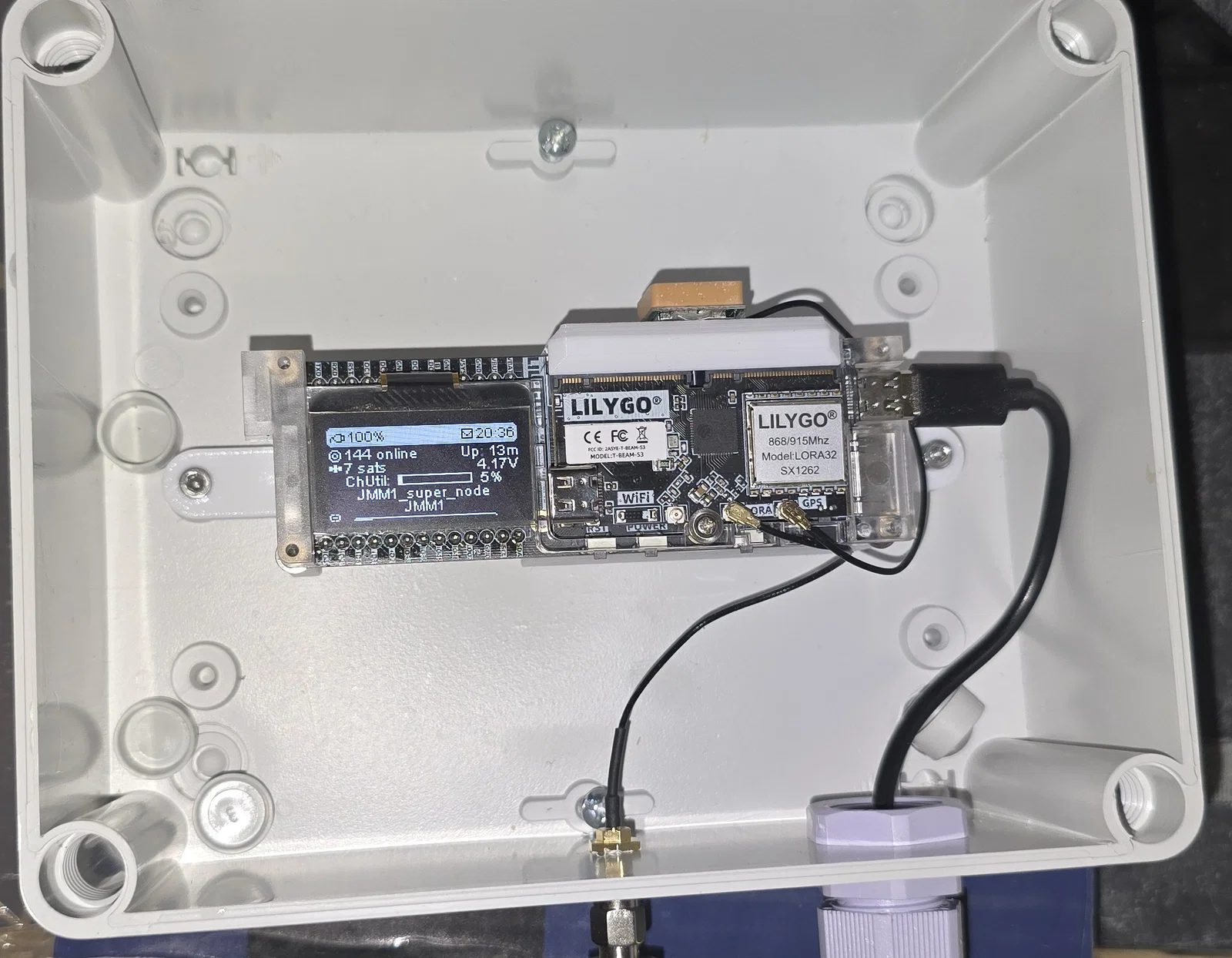

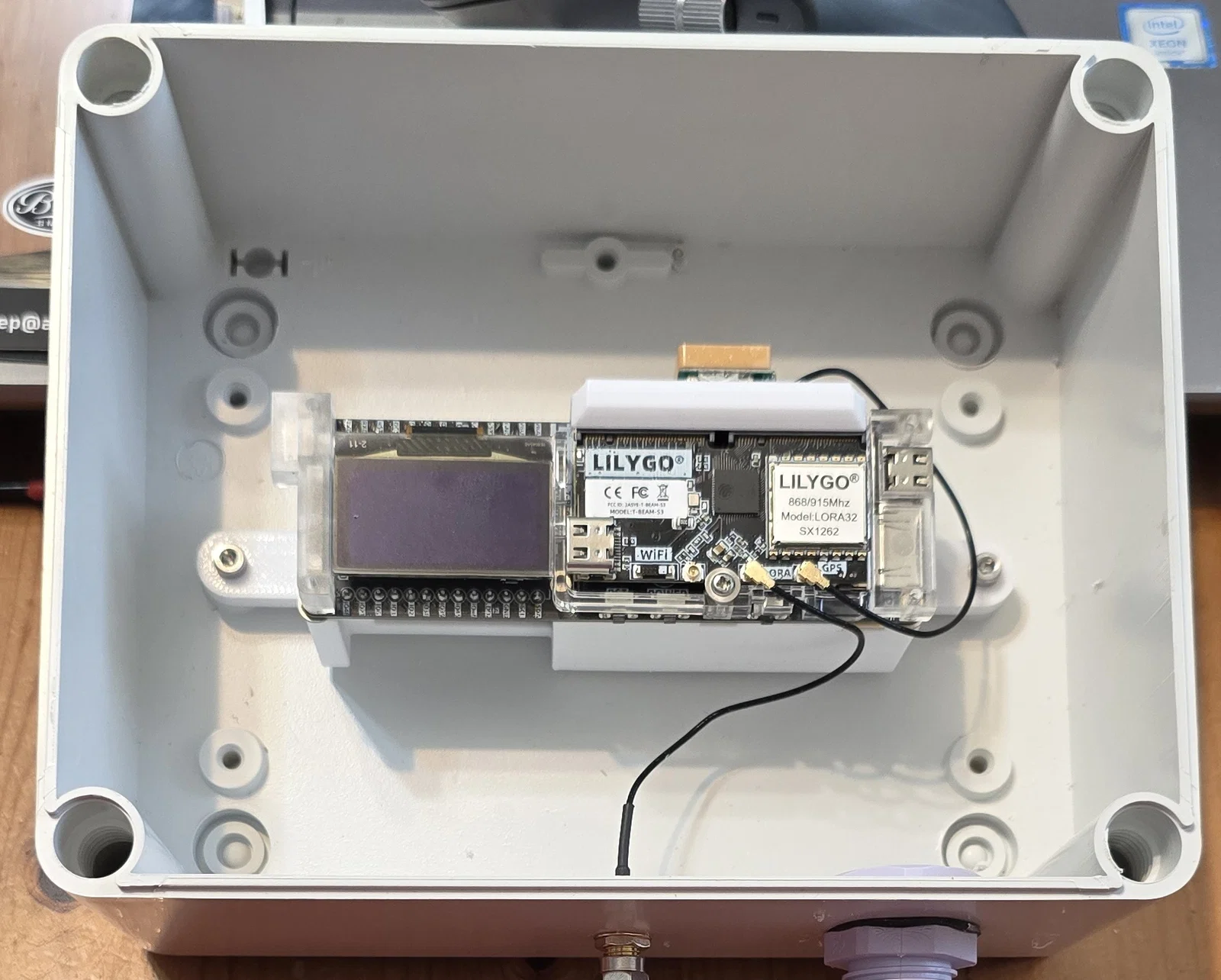

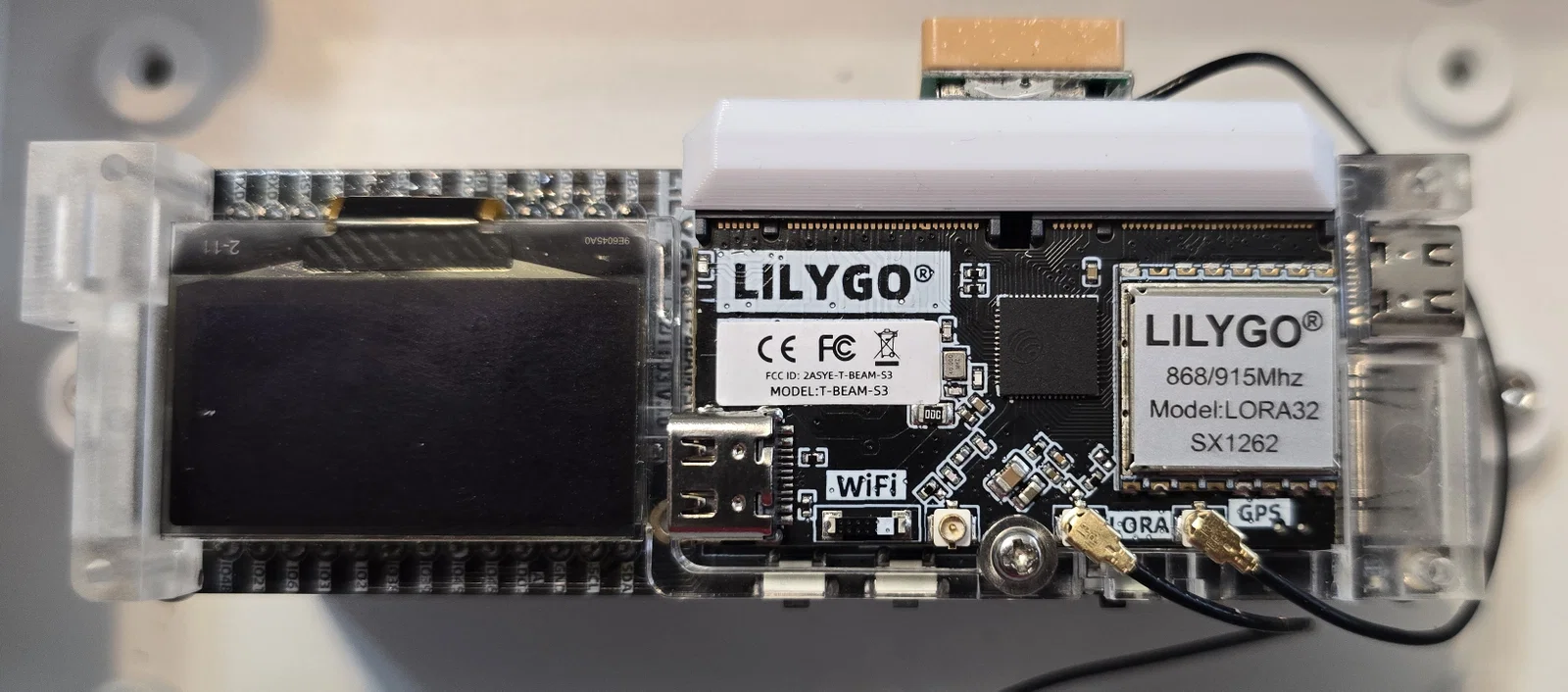

Bo mạch sẽ trượt vào phần đế chính và được cố định chặt chẽ bằng một kẹp khóa ở phía trên.
Phần cứng cần chuẩn bị:
-
2x M3 heat-set inserts (để gắn vào đế)
-
2x ốc vít đầu bằng M3 (dùng cho kẹp khóa)
Cài đặt in:
-
Chất liệu: PETG (khuyên dùng vì bền hơn khi sử dụng ngoài trời hoặc trong hộp kín)
-
Supports: Không cần hỗ trợ đặc biệt tùy thuộc vào hướng đặt khi in
